QFP80 PQFP80 TQFP80 IC引脚间距0.65mm 测试座

用于QFP80的IC芯片进行烧写、测试,IC体宽14×14mm

型号 IC51-0804-956-2

SKU 7545

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 编程座、测试座,对QFP80的IC芯片进行烧写、测试
适用封装 QFP80、PQFP80、TQFP80,引脚间距0.65mm
特点 底部引出引脚为不规则排列

规格尺寸

QFP80 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
IC51-0804-956-2 0.65 80 14 × 14 17.2 × 17.2 16.4 - 34.0 × 42.5

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

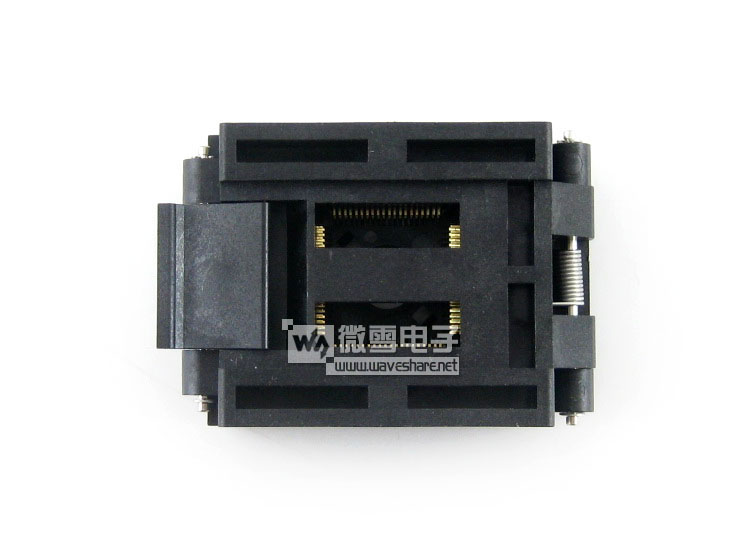

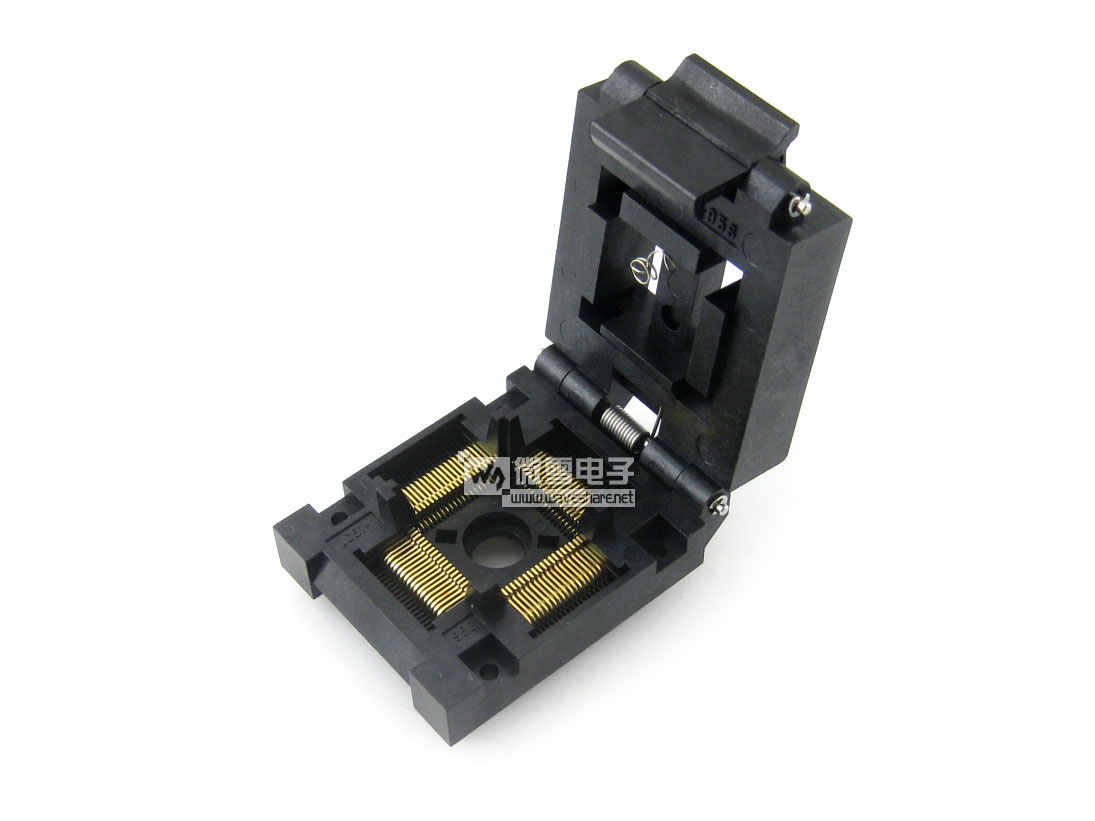

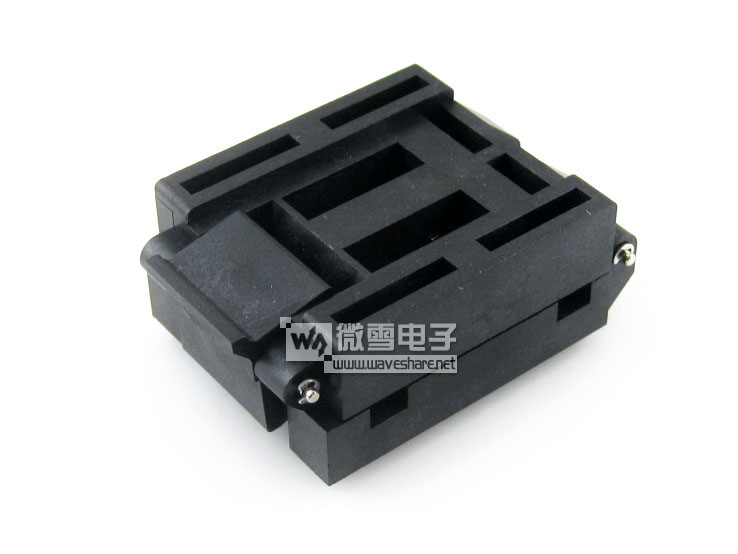

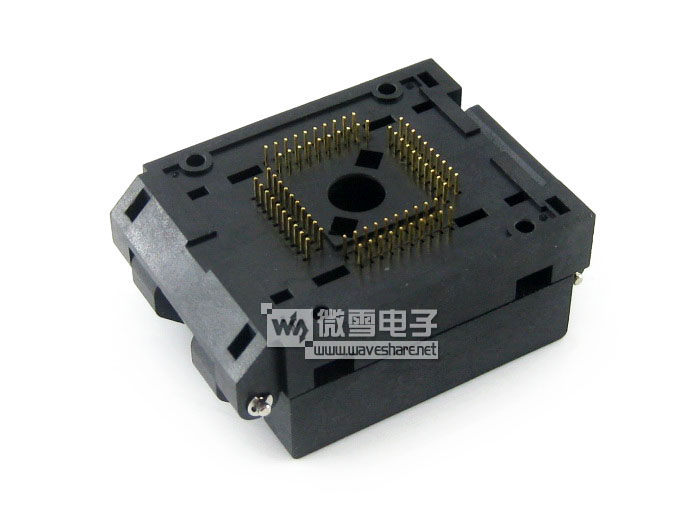

QFP80 编程座/测试座实物图片:

配置清单

  • IC51-0804-956-2 × 1
