树莓派高精度 AD 扩展板

适用于 Raspberry Pi 系列主板和 Jetson Nano

本产品已获相关专利,仿造必追究其法律责任

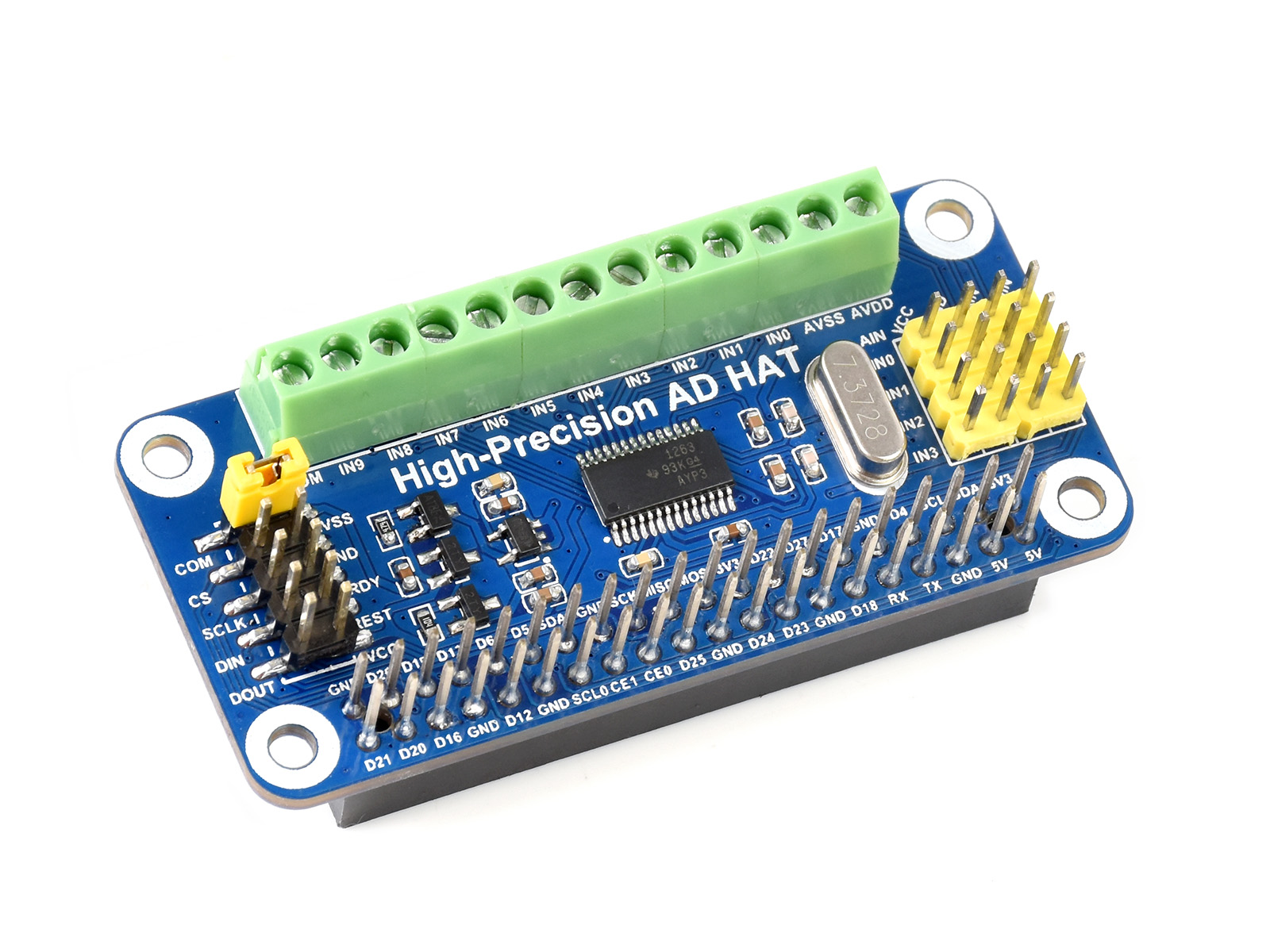

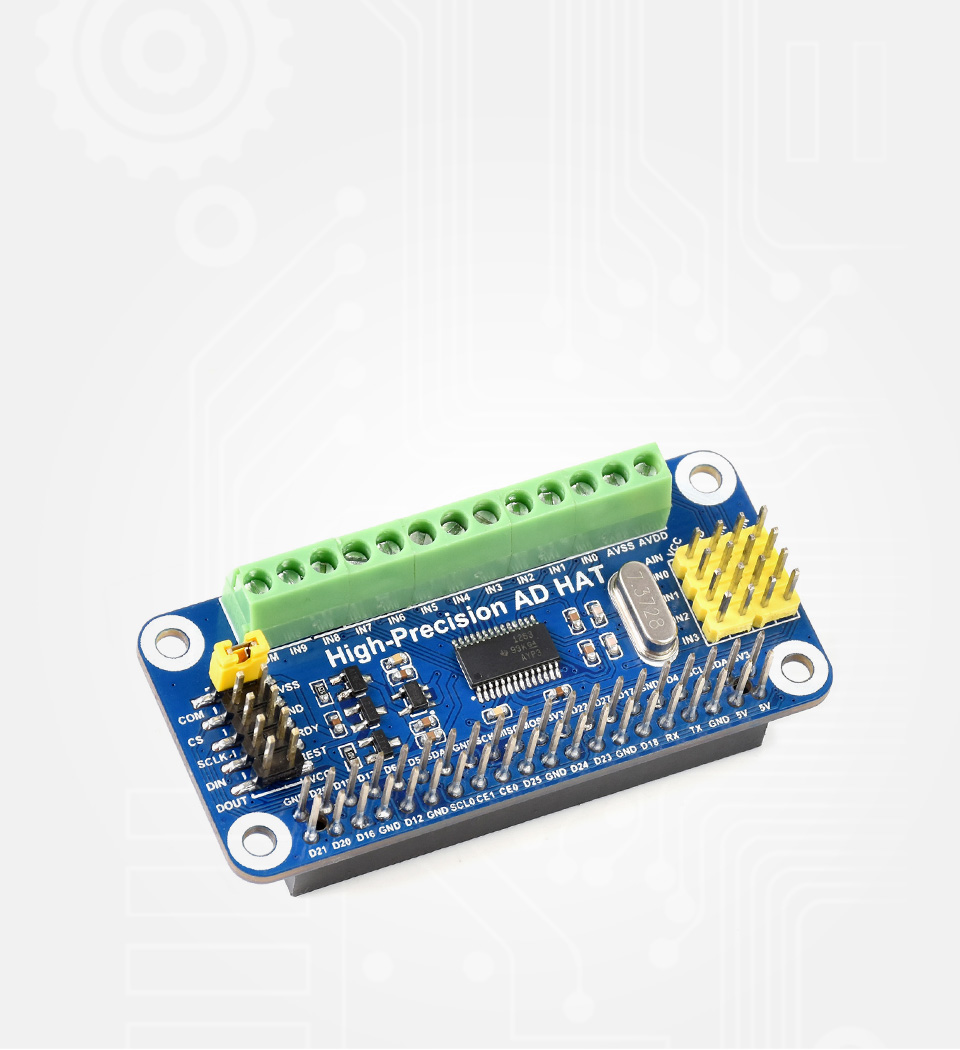

树莓派高精度 AD 扩展板首图

产品特性

  • 板载 ADS1263 芯片,低噪声、低温漂,10 通道 32 位精密 ADC (5 通道差分输入),38.4kSPS Max 采样速率
  • 芯片自带 24 位辅助 ADC、内部 ADC 测试信号、IDAC、2.5V 内部基准电压、8 个复用 GPIO、PGA (32 倍 Max)
  • 板载排针封装输入接口,可接入模拟信号,兼容微雪传感器接口标准,方便接入各种模拟传感器模块
  • 板载接线端子封装输入接口,可接入模拟信号及模拟电源,方便在各种场合使用
  • 板载排针封装控制接口,可接入控制信号,方便使用树莓派以外的设备控制本模块
  • 板载三线 RTD (电阻温度探测器) 电路,通过焊接 0R 电阻,方便使用三线 RTD 进行测量

产品参数

分辨率 32 Bits 输入通道数 10
采样率 (Max) 38.4 kSPS PGA倍数 (Max) 32
接口类型 SPI 架构 Delta-Sigma
输入类型 差分、单端 参考电压 内部、外部
输入电压范围 (Max) 2.5V,5V 输入电压范围 (Min) -2.5V,0V

   我主要做什么?

Raspberry Pi GPIO 接口没有 AD 功能,如果你要用到高精度的 AD
那我将是不错的选择

树莓派高精度 AD 扩展板主要功能

说明:本产品不含树莓派主板及Jetson Nano,如有需要请另行选购

板载 ADS1263 芯片

10 通道 32 位高精度 ADC

树莓派高精度 AD 扩展板板载 ADS1263 10 通道 32 位高精度ADC

板载排针输入接口

方便接入各种模拟传感器模块(兼容微雪传感器接口标准)

树莓派高精度 AD 扩展板板载排针输入接口

板载接线端子输入接口

可接入模拟信号,方便在各种场合使用

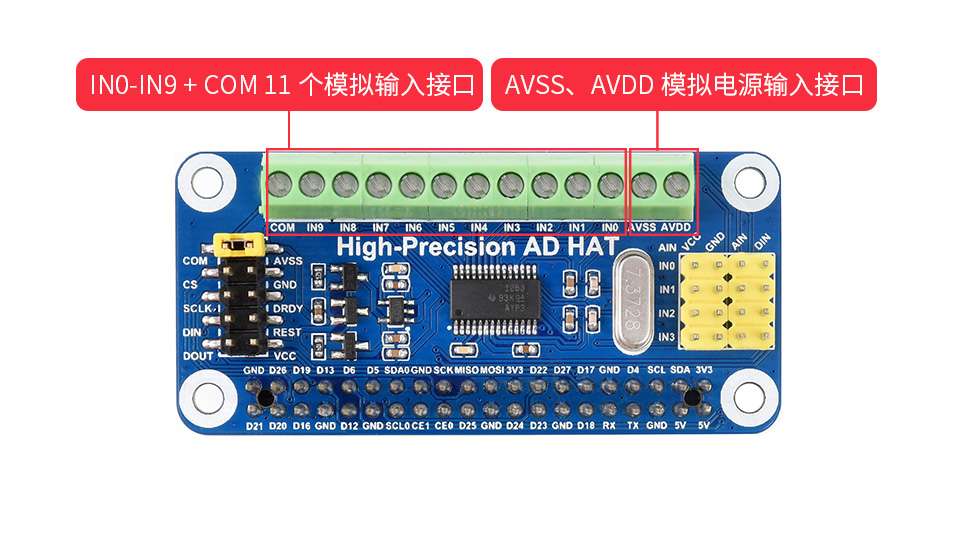

树莓派高精度 AD 扩展板板载接线端子输入输出接口

资源简介

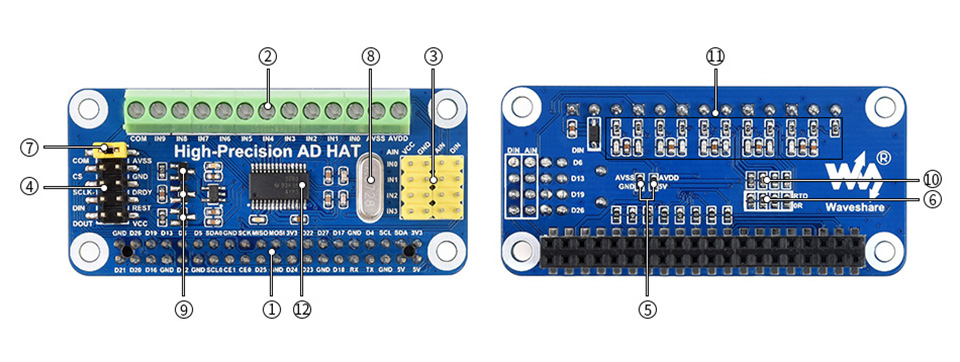

树莓派高精度 AD 扩展板资源简介

核心接口简介

  1. Raspberry Pi GPIO 接口

    方便接入树莓派

  2. AD 输入接口 (接线端子)

    方便在各种场合使用

  3. AD 输入接口 (排针)

    方便接入各种传感器模块 (兼容微雪传感器接口标准)

  4. 控制输入接口 (排针)

    方便其他设备控制

跳线说明

  1. 电源配置电阻
  2. RTD 配置电阻
  3. ADC 参考地设置

    AD 单端输入时,COM 为负输入端,可接地或外部参考电平

器件介绍

  1. 7.3728M 晶振
  2. 供电部分
  3. RTD 部分
  4. 输入滤波部分
  5. ADS1263

    32 位高精度 ADC,10 通道 (5 通道差分输入)

接口定义

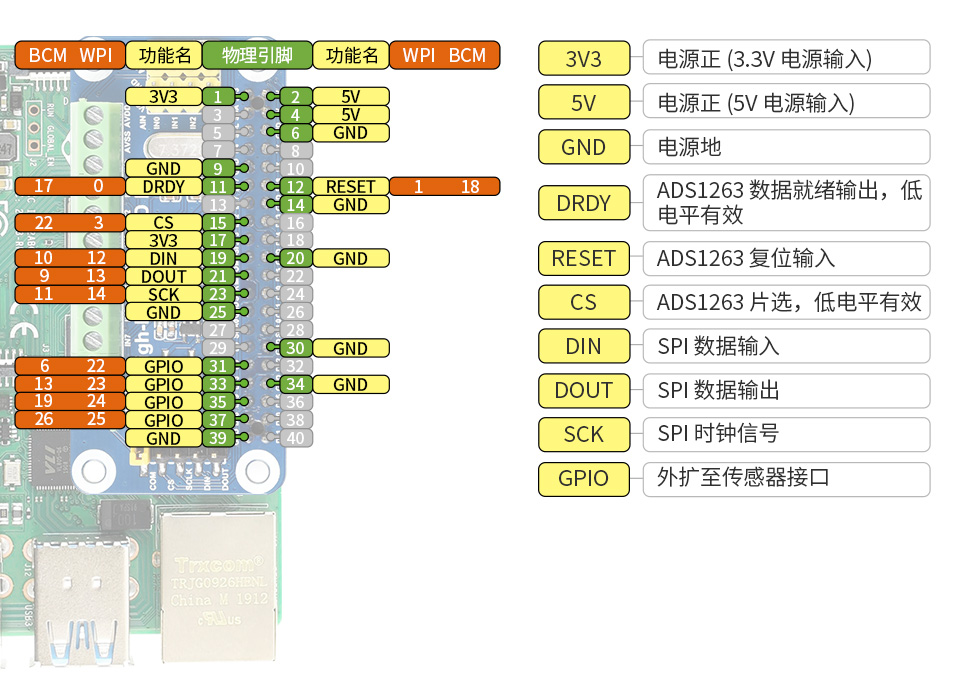

树莓派高精度 AD 扩展板接口定义

外形尺寸

树莓派高精度 AD 扩展板外形尺寸
