树莓派 HDMI 转 CSI 转接板

支持 Raspberry Pi 全系列主板

这是一款将 HDMI 信号转为 CSI 信号的树莓派扩展模块，HDMI 输入最高支持 1080p 30fps，向下兼容。用法和树莓派标准 CSI 摄像头一致，适用于支持 HDMI 接口的相机，兼容树莓派全系列主板。

树莓派 HDMI 转 CSI 转接板首图

产品参数

主芯片 TC358743XBG
输入信号 视频 HDMI1.4，RGB888，最高支持 1080p@30
音频 HDMI 音频
输出信号 视频 2-lanes MIPI CSI-2
音频 I2S 音频输出，音频流格式 LPCM
操作系统 Raspberry Pi OS 32bit
工作电压 3.3V
工作温度 -30 ~ 70°C

连接示例

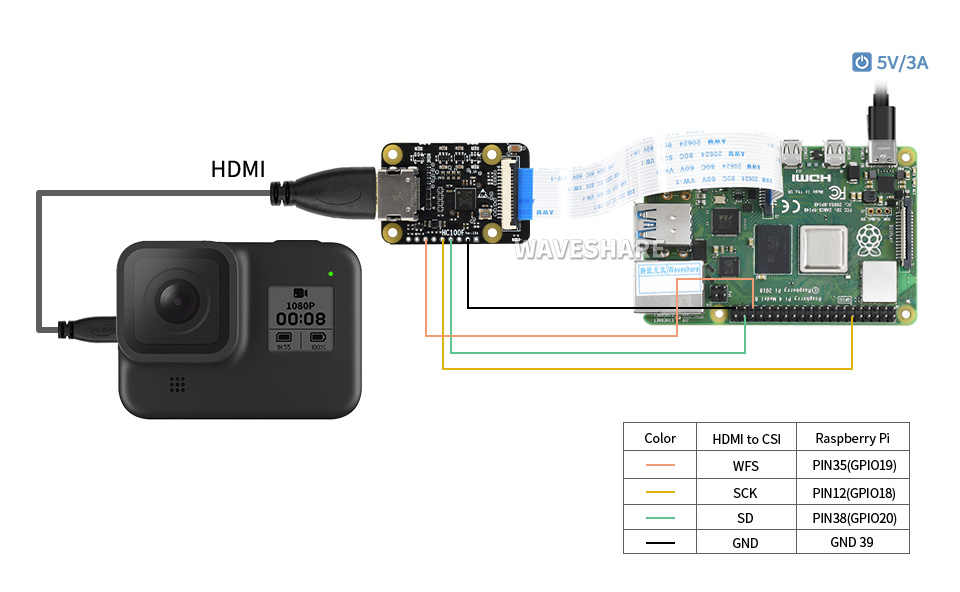

树莓派 HDMI 转 CSI 转接板连接示例

注：连接音频需要另外用线连接预留接口到树莓派的 I2S 引脚

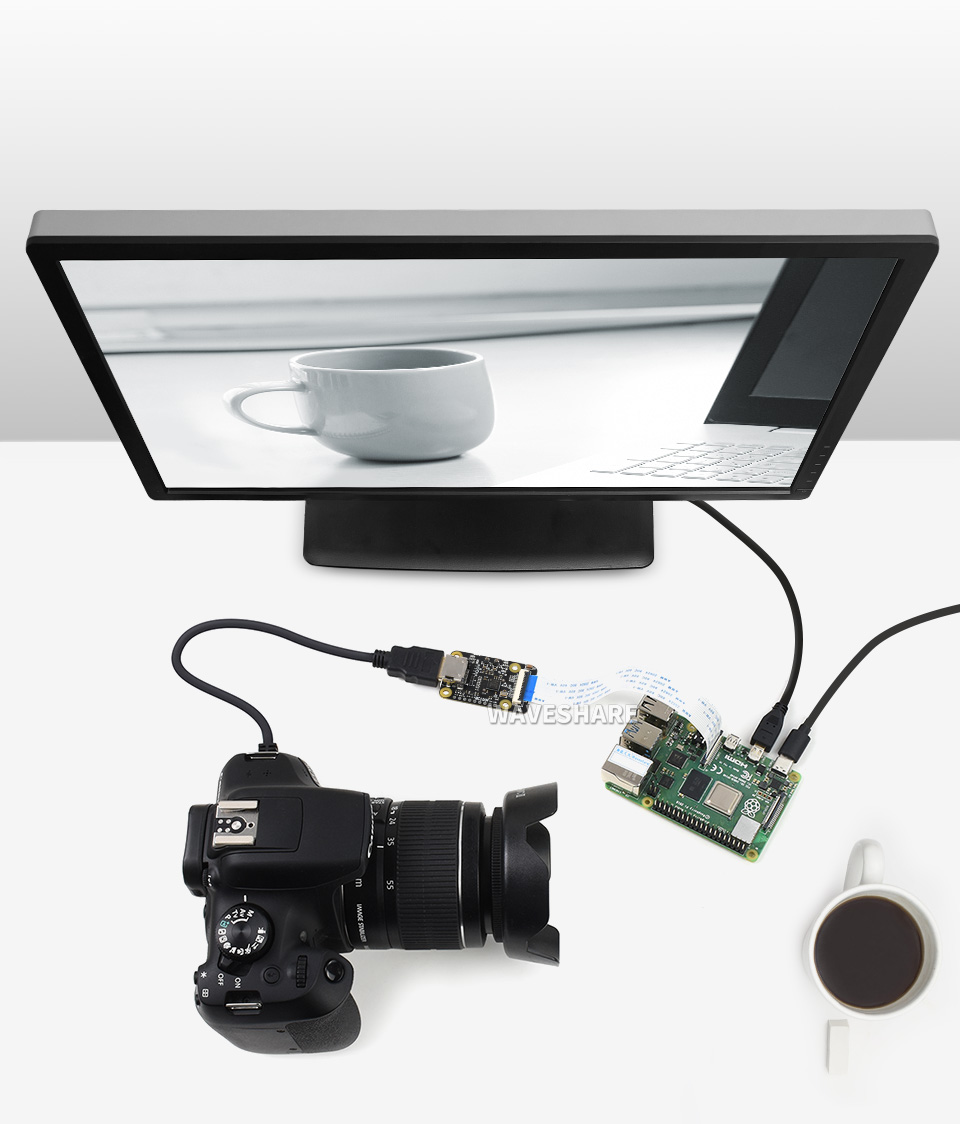

连接相机显示器

树莓派 HDMI 转 CSI 转接板连接相机显示器

连接树莓派

树莓派 HDMI 转 CSI 转接板连接树莓派

注意：如需连接树莓派 Zero，则需要另购 FPC 排线

外形尺寸

树莓派 HDMI 转 CSI 转接板外形尺寸

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/HDMI_to_CSI_Adapter

配置清单

HDMI to CSI Adapter × 1
