Arduino GSM/GPRS/GPS扩展板

基于Arduino设计 板载CP2102 USB转UART芯片 方便进行串口调试

型号 GSM/GPRS/GPS Shield (B)

SKU 11427

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

产品简介

该模块具有GSM(全球移动通信系统)、GPRS(通用分组无线服务)和GPS(全球定位系统)功能。

产品特性:

  • 基于Arduino标准接口设计,兼容UNO、Leonardo、NUCLEO、XNUCLEO开发板
  • 板载CP2102 USB转UART芯片,方便进行串口调试
  • 板载5个LED指示灯,方便查看模块运行状态
  • 板载电平转换电路,支持3.3V和5V系统
  • 板载SIM卡槽,支持1.8V和3V SIM卡
  • 支持自动识别波特率(1200bps ~115200bps)
  • 支持蓝牙3.0,可进行蓝牙数据传输
  • 支持实时时钟,带供电接口
  • 支持通过USB接口对模块进行固件升级
  • 支持AT命令控制(3GPP TS 27.007,27.005和SIMCOM增强型AT命令集)
  • 支持SIM应用工具包:GSM 11.14 Release 99
  • 工作电压范围:6 ~ 12V
  • 工作温度:-40 °C ~ +85 °C
  • 存储温度:-45 °C ~ +90 °C
    【GSM/GPRS关键特性】
  • 频段
    • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
    • 支持自动搜索4个频段
    • 满足GSM phase 2/2+ 标准
  • 发射功率
    • Class 4 (2W @ GSM 850/EGSM 900 MHz)
    • Class 1 (1W @ DCS 1800/PCS 1900 MHz)
  • GPRS连接特性
    • GPRS multi-slot class 12 (默认)
    • GPRS multi-slot class 1~12 (可配置)
  • GPRS 数据特性
    • 下行传输速率:≤85.6kbps
    • 上行传输速率:≤85.6kbps
    • 编码格式:CS-1、CS-2、CS-3、CS-4
    • 支持用于PPP连接的PAP协议(密码验证协议)
    • 内嵌TCP/IP协议
    • 支持分组广播控制信道(PBCCH)
    • 支持CSD(电路交换)传输速率:2.4/4.8/9.6/14.4 kbps
    • 支持非结构化补充数据业务(USSD)
  • 短信(SMS)
    • 支持类型:MT、MO、CB、Text、PDU
    • 短信存储设备:SIM卡
  • 音频特性
    • 语音编解码模式:Half Rate、Full Rate、Enhanced Full Rate、Adaptive Muti Rate
    • 支持回音消除功能
    • 支持噪声抑制功能
    【GPS关键特性】
  • 接收
    • 22个跟踪通道
    • 66个采集通道
    • GPS L1 C/A code
  • 灵敏度
    • 追踪 :-165 dBm
    • 冷启动 :-148 dBm
  • 首次定位时间
    • 冷启动:30s (typ.)
    • 热启动:1s
    • 暖启动:28s
  • 精度
    • 准确定位: < 2.5米CEP
GSM GPRS GPS 模块简介图
    [器件介绍]
  1. SIM808 模组
  2. MIC29302 电源芯片
  3. CP2102 USB转UART芯片
  4. SMF05C 瞬变抑制二极管
  5. 1N5408 整流二极管
    [接口介绍]
  1. SIM808功能引脚
  2. Arduino接口
  3. USB TO UART接口
  4. DC电源接口
  5. GPS天线接口
  6. 蓝牙天线接口
  7. 固件更新接口
  8. GSM天线接口
  9. SIM卡槽
  10. 3.5mm耳机\麦克风接口
    [其他器件]
  1. GPS状态指示灯
  2. CP2102串口收发指示灯
  3. NET指示灯
    模块刚启动时快闪
    GSM注册成功后慢闪
  4. 电源指示灯
  5. 电源开关
  6. SIM808 控制按键
    长按1s启动SIM808
    启动后,长按1s关闭SIM808
  7. 复位按键
    [设置说明]
  1. UART选择开关
    可选择CP2102控制SIM808
    或通过arduino接口的UART引脚控制SIM808
  2. SIM808串口设置端
    SIM_TX:SIM808 UART发送引脚
    SIM_RX:SIM808 UART接收引脚
  3. IOREF电源选择管脚
    设置UART电平

产品图片

GSM GPRS GPS 模块 GSM GPRS GPS 模块 GSM GPRS GPS 模块 GSM GPRS GPS 模块 GSM GPRS GPS 模块 GSM GPRS GPS 模块 GSM GPRS GPS 模块
本产品不包括示意图中的 UNO PLUS ,如有需要,请另行购买。

产品尺寸

GSM GPRS GPS 模块尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/GSM/GPRS/GPS_Shield_(B)

配置清单

  1. GSM/GPRS/GPS Shield (B) × 1
  2. GSM天线 × 1
  3. GPS External Antenna (B) × 1
  4. 蓝牙天线 × 1

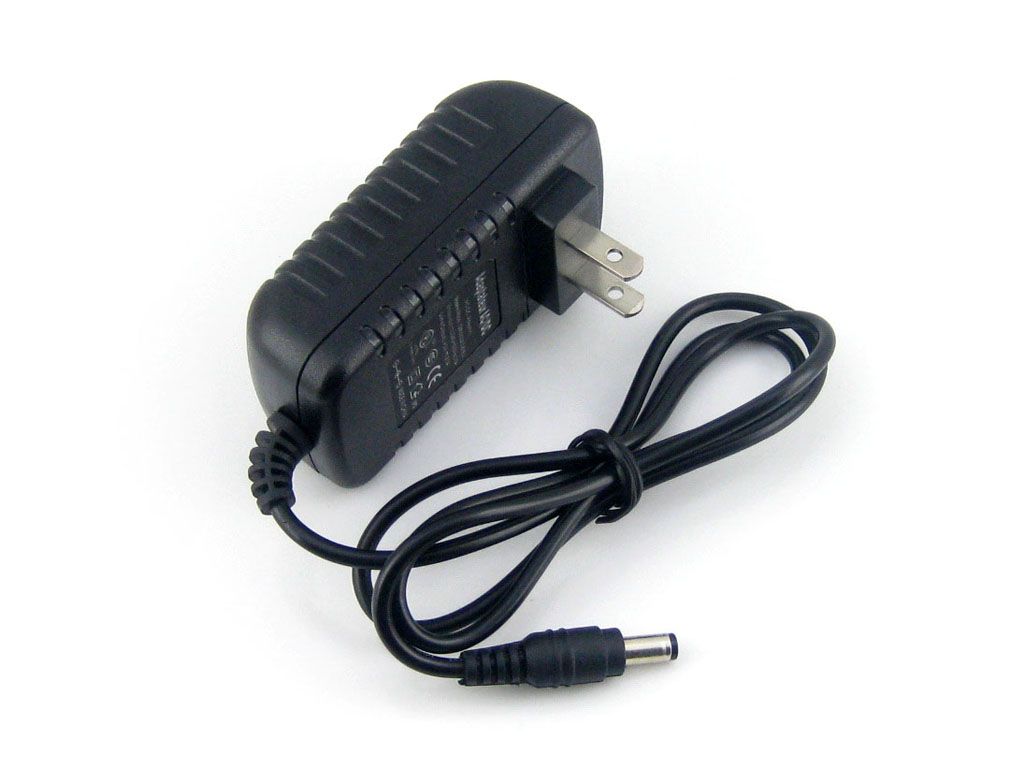

  5. 9V电源适配器 × 1
  6. USB线 type A公口 转micro公口 × 1
1 GSM GPRS GPS 模块
2
3
4
5
6
