产品简介

【自我介绍】
我是一款具有GSM(全球移动通信系统)、GPRS(通用分组无线服务)、GNSS(全球导航卫星系统)和Bluetooth(蓝牙)功能的树莓派扩展板。
我，体积小巧、功耗低、功能强大！带上我，你的树莓派将可以轻松实现打电话，发短信，无线上网，全球定位，蓝牙数据传输等功能。

【我的特性】

  • 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板
  • 支持短信、电话、GPRS、DTMF、HTTP、FTP、彩信、邮件等功能
  • 支持GPS、北斗、Glonass、LBS基站定位，全方位定位
  • 支持蓝牙3.0，可进行蓝牙数据传输
  • 板载CP2102 USB转UART芯片，方便进行串口调试
  • 板载6个LED指示灯，方便查看模块运行状态
  • 板载SIM卡槽，支持1.8V和3V SIM卡
  • 支持RTC实时时钟，带备用电池卡座
  • 支持自动识别波特率(1200bps ~115200bps)
  • 支持AT命令控制(3GPP TS 27.007，27.005和SIMCOM增强型AT命令集)
  • 支持SIM应用工具包：GSM 11.14 Release 99
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)
【我的GSM/GPRS参数】
  • 频段
    • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
    • 支持自动搜索4个频段
    • 满足GSM phase 2/2+ 标准
  • 发射功率
    • Class 4 (2W @ GSM 850/EGSM 900 MHz)
    • Class 1 (1W @ DCS 1800/PCS 1900 MHz)
  • GPRS连接特性
    • GPRS multi-slot class 12 (默认)
    • GPRS multi-slot class 1~12 (可配置)
  • GPRS 数据特性
    • 上行/下行传输速率：≤85.6kbps
    • 支持分组广播控制信道(PBCCH)
    • 编码格式：CS-1、CS-2、CS-3、CS-4
    • 支持用于PPP连接的PAP协议(密码验证协议)
    • 支持非结构化补充数据业务(USSD)
  • 短信(SMS)
    • 支持类型：MT、MO、CB、Text、PDU
    • 短信存储设备：SIM卡
  • 音频特性
    • 语音编解码模式：Half Rate、Full Rate、Enhanced Full Rate、Adaptive Muti Rate
    • 支持回音消除功能
    • 支持噪声抑制功能
【我的GNSS参数】
  • 接收
    • 33个跟踪通道
    • 99个采集通道
    • GPS L1 C/A code
  • 灵敏度
    • 追踪 ：-165 dBm
    • 冷启动 ：-148 dBm
  • 首次定位时间
    • 冷启动：28s(typ.)
    • 热启动：<1s
    • 暖启动：26s
  • 精度
    • 准确定位： < 2.5米CEP
【我的Bluetooth参数】
  • 集成AT指令控制
  • 符合蓝牙specification3.0 + EDR
  • 支持SPP、OPP、HFP/HSP等功能
【我的其他参数】
  • 工作电压：5V
  • 工作温度：-40°C ~ 85°C
  • 存储温度：-45°C ~ 90°C
  • 产品尺寸：30.2mm x 65mm

资源简介

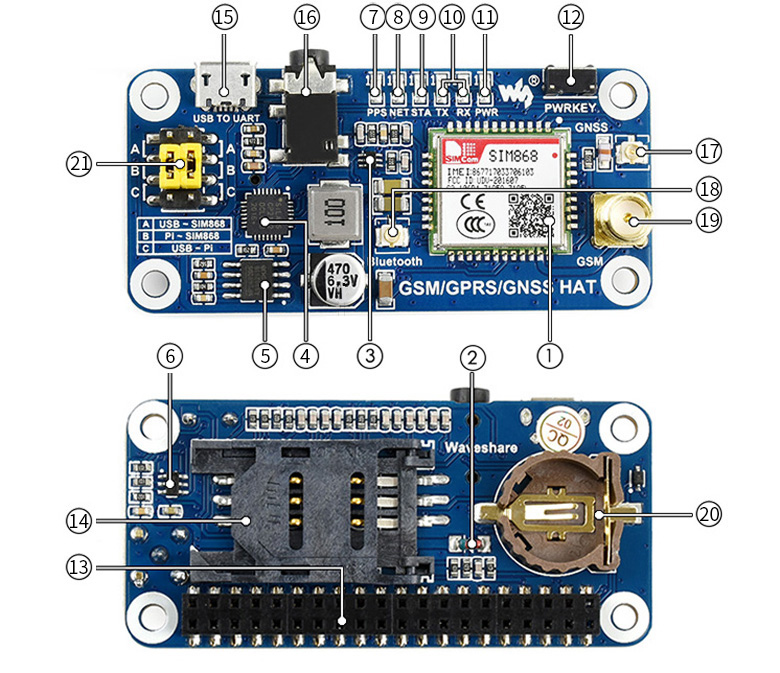

GSM/GPRS/GNSS HAT interface introduction

    [ 器件简介 ]

  1. SIM868模组
  2. ZMM5V1稳压二极管
  3. SMF05C瞬变抑制二极管
  4. CP2102 USB转UART芯片
  5. MP1482电源芯片
  6. NDC7002N电平转换芯片
  7. GNSS状态指示灯
  8. NET指示灯
    模块刚启动时快闪
    GSM注册成功后慢闪
  9. STA模块工作指示灯
  10. SIM868串口收发指示灯
  11. 电源指示灯
  12. SIM868开关按键
    长按1秒启动SIM868
    启动后，长按1秒关闭SIM868

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. SIM卡槽
  3. USB TO UART接口
  4. 3.5mm耳机/麦克风接口
  5. GNSS天线接口
  6. Bluetooth天线接口
  7. GSM天线接口
  8. CR1220电池座
    RTC备用电池卡座

    [ 跳线说明 ]

  1. UART选择开关
    A：USB转串口控制SIM868
    B：树莓派控制SIM868
    C：USB转串口访问树莓派

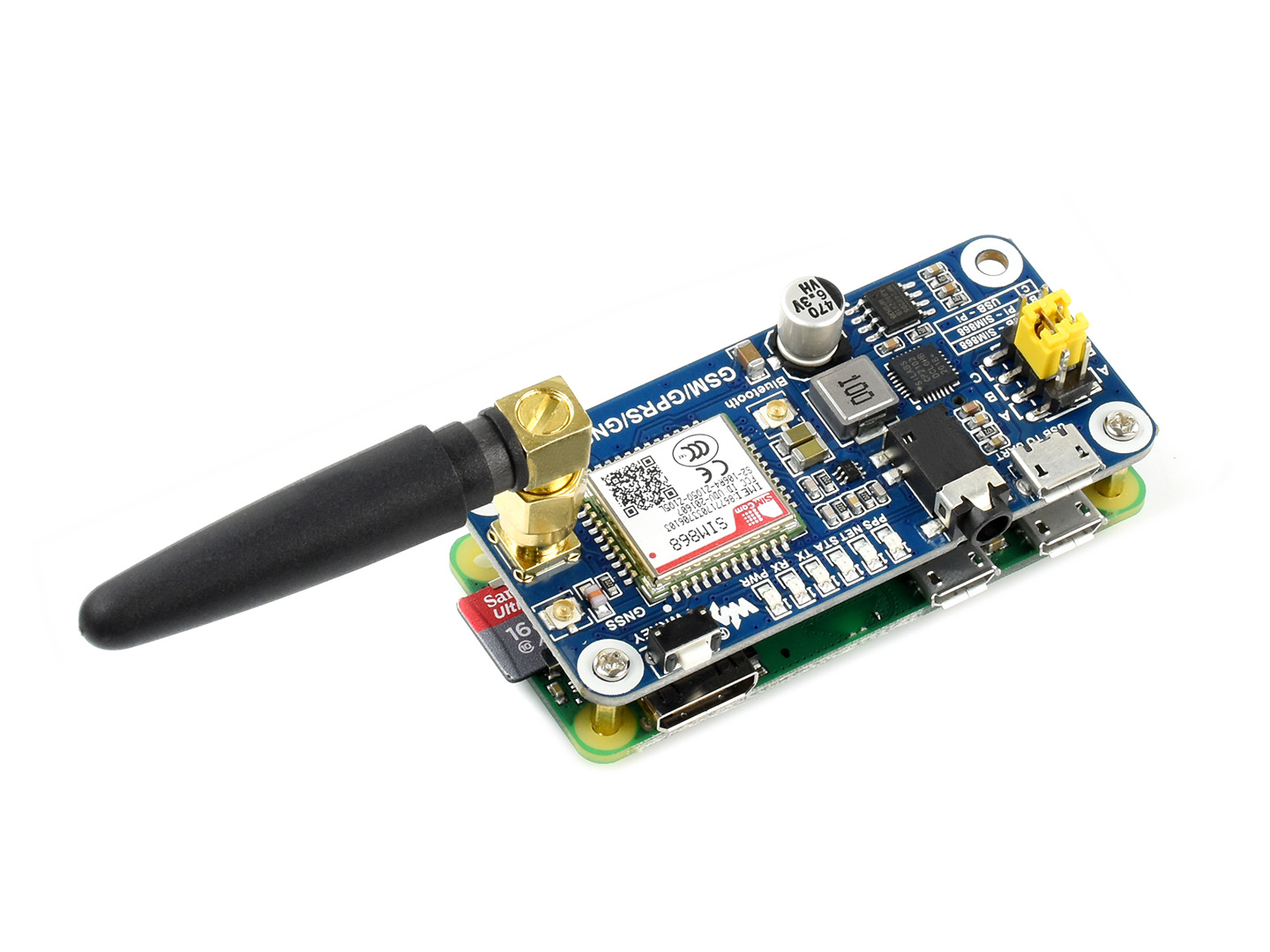

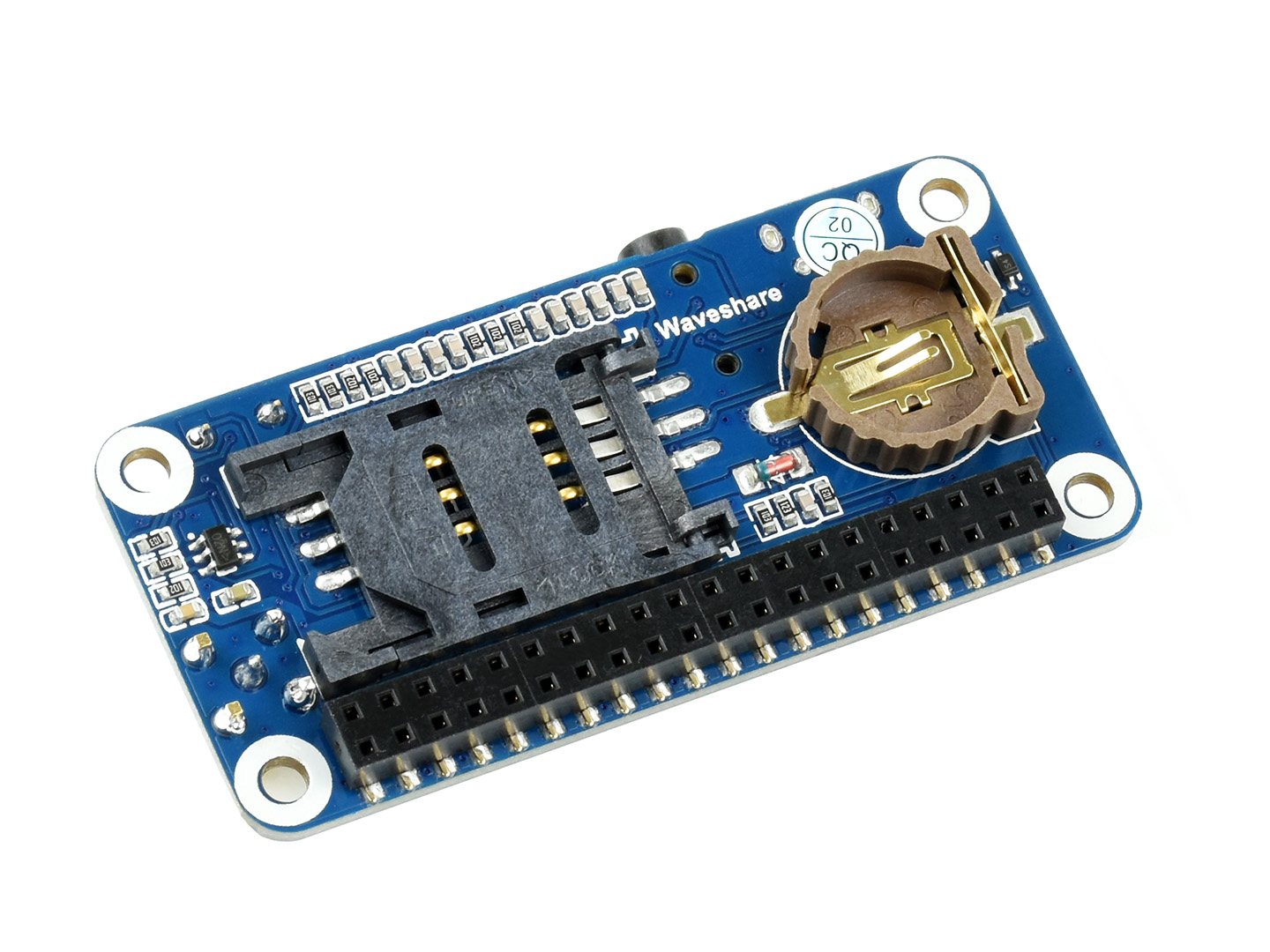

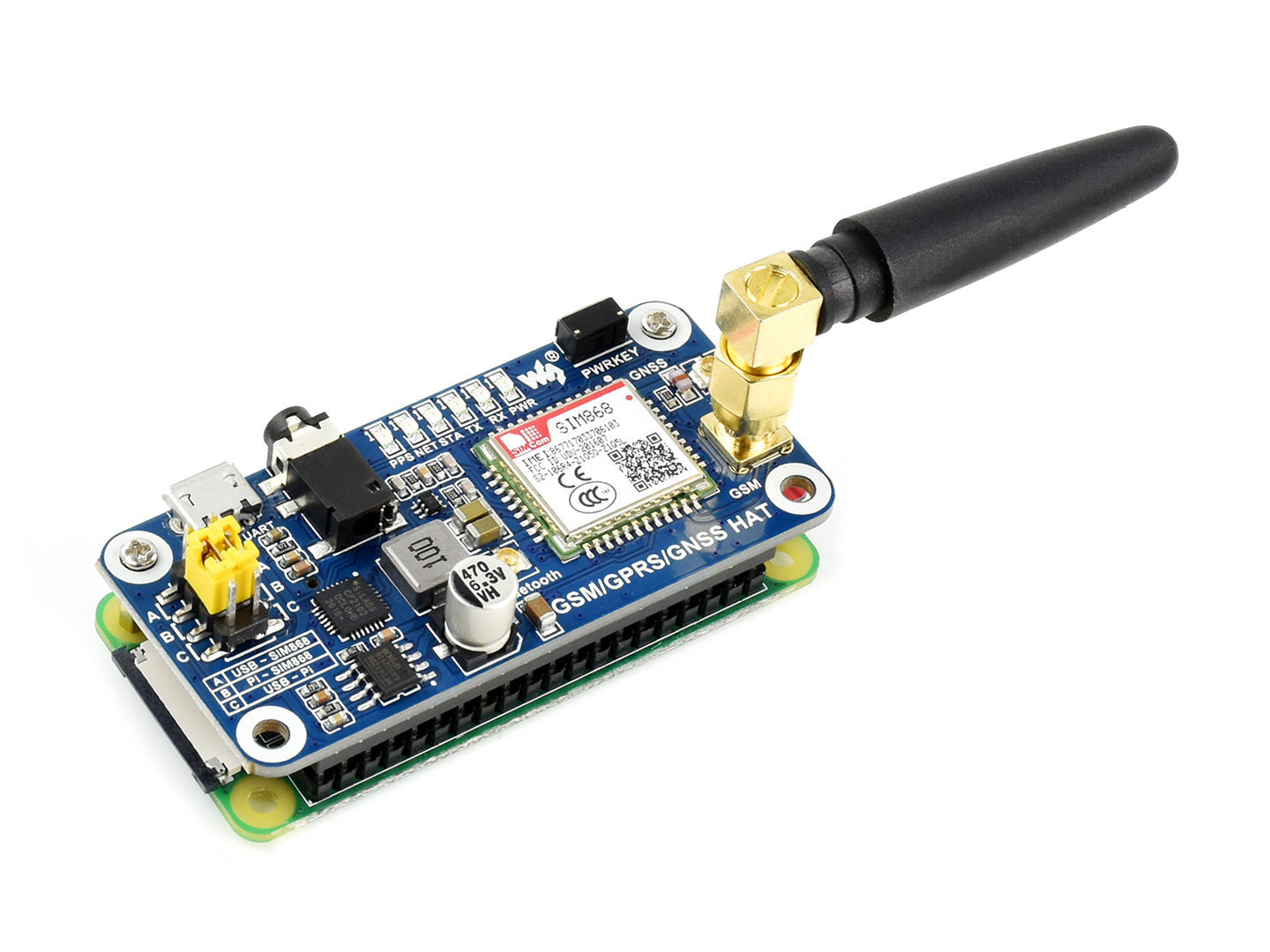

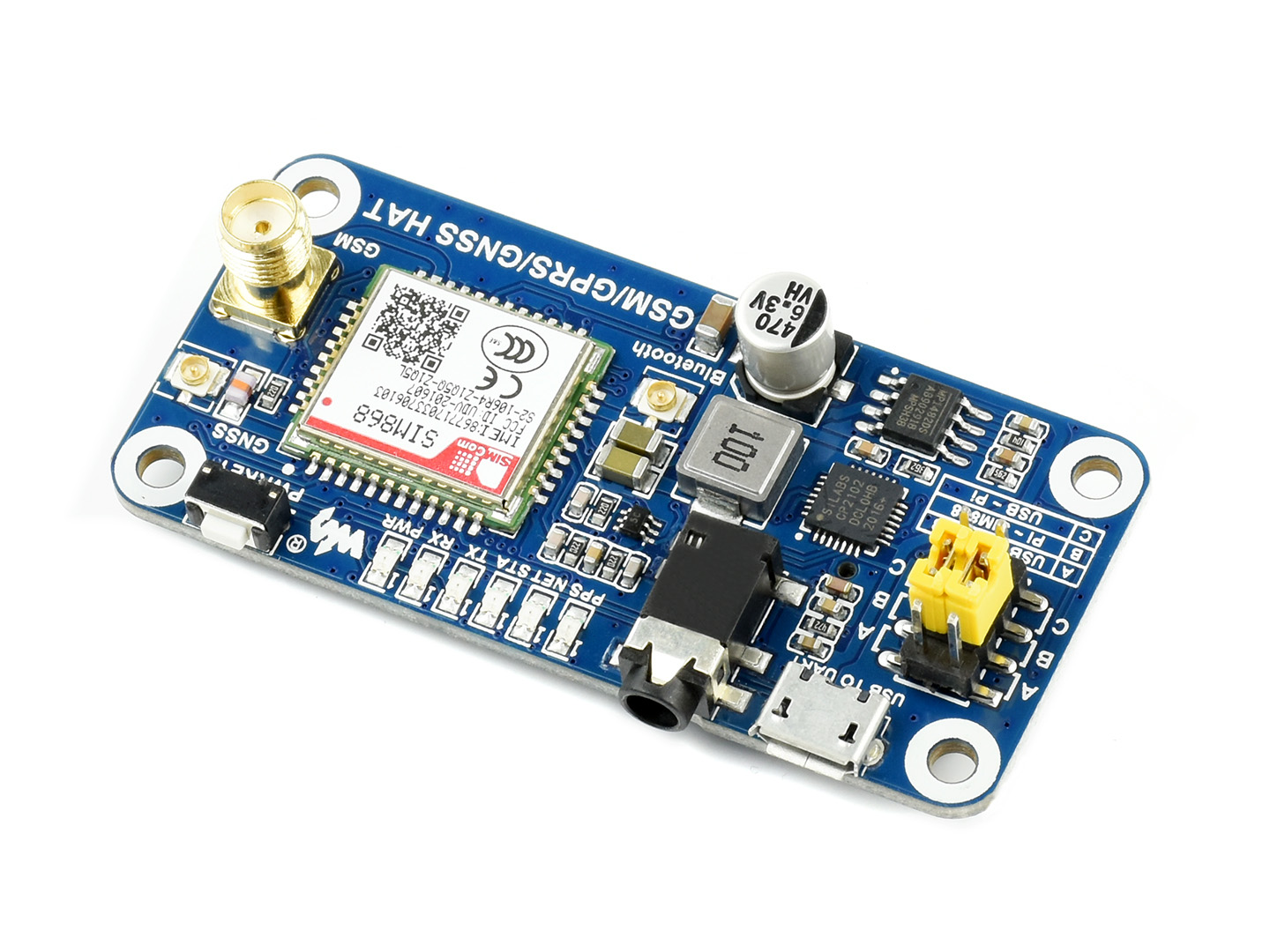

产品图片

注意： 本产品不包括示意图中的树莓派主板，如有需要，请另行购买。

外形尺寸

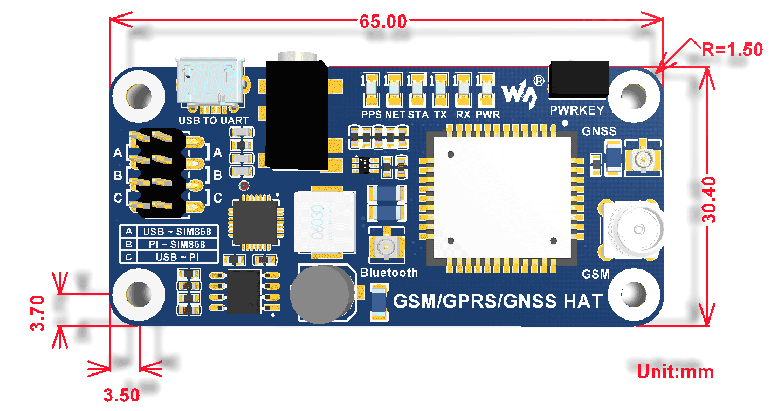

GSM-GPRS-GNSS-HAT尺寸图

产品资料

资料包括：

  • 用户手册
  • 示例程序
  • 电路原理图

路径： www.waveshare.net/wiki/GSM/GPRS/GNSS_HAT

配置清单

  1. GSM/GPRS/GNSS HAT × 1
  2. GSM天线 × 1
  3. GPS External Antenna (B) × 1
  4. 蓝牙天线 × 1
  5. USB线 type A公口 转micro公口 × 1
  6. RPi铜柱包(2PCS套) ×1
