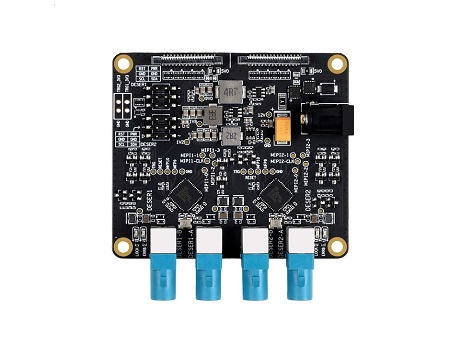

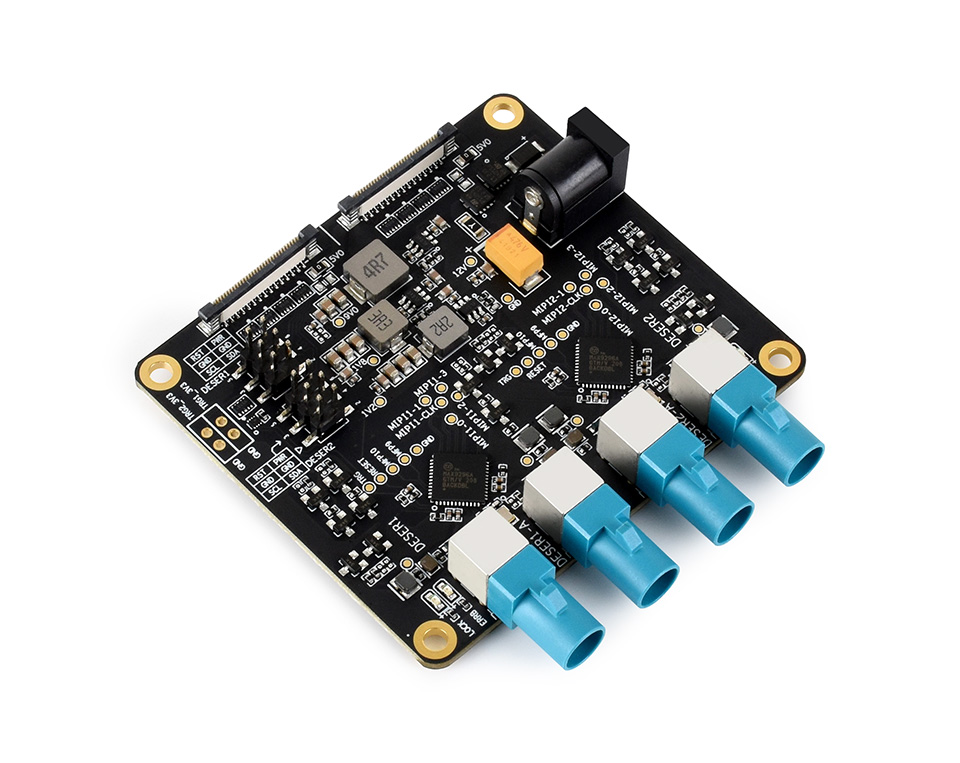

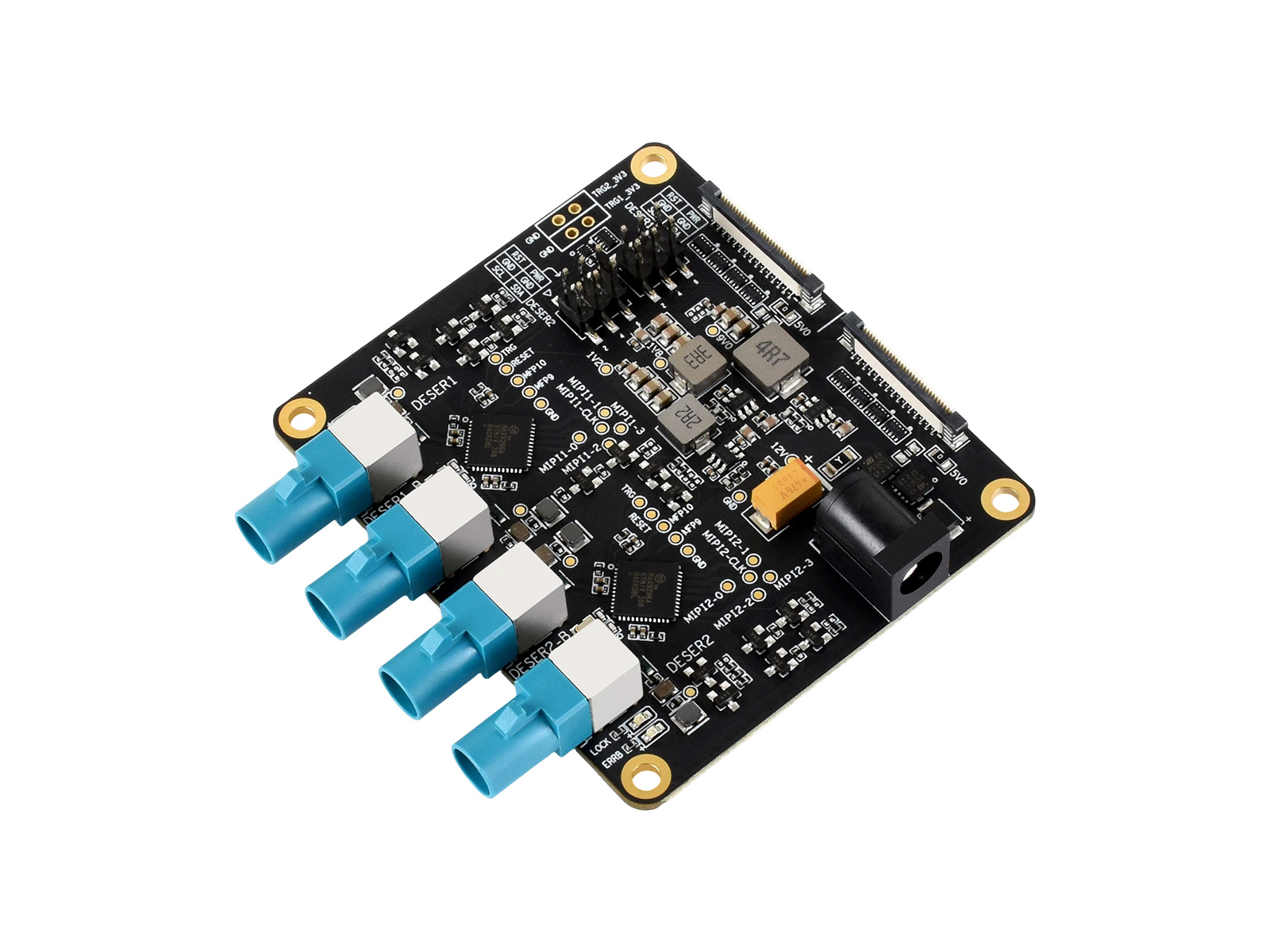

4 路 GMSL 相机扩展板
MAX9296 解串芯片，适用于树莓派 5 主板
产品特性

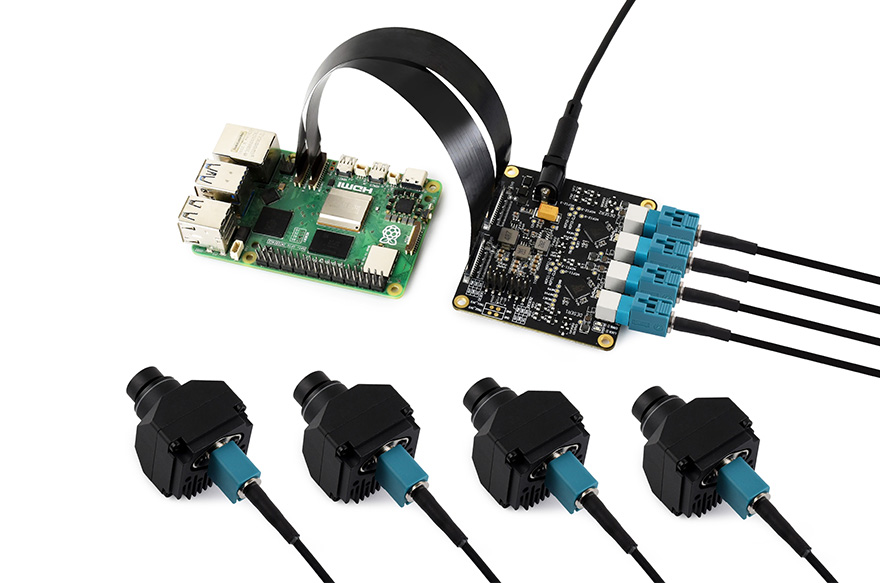

本产品是一款 GMSL 摄像头扩展板，支持同时接入四路 GMSL 摄像头到树莓派 5 主板。兼容 GMSL1 与 GMSL2 协议接口，采用 MAX9296 芯片，专为需要高带宽、低延迟视频传输的应用而设计。适用于自动驾驶、机器视觉和智能安防等领域。
GMSL (Gigabit Multimedia Serial Link) 是一种高速串行传输技术，专为传输高带宽的多媒体数据而设计，具备长距离传输、低延迟、高抗干扰性和布线简单等优点。该技术主要用于汽车电子和工业应用，能够通过单根电缆传输高清晰度的视频、音频和数据信号。通过使用同轴电缆或双绞线，GMSL 可以实现长距离的信号传输。
主要功能特性：
- 支持同时接入四路 GMSL 摄像头
- 支持最多 2 × 8M 分辨率 (3840 × 2160) 或 4 × 3M 分辨率 (1920 × 1536) 的视频信号
- 采用 MAX9296 解串器方案
- 支持通过 GPIO 同步信号连接摄像头
- 支持树莓派 5 主板
产品规格
| 解串器 | MAXIM(ADI) MAX9296 |
|---|---|
| 支持主控 | 树莓派 5 |
| 支持串行器型号 | MAX9295、MAX96717 和 MAX96705 等 |
| 输入 | GMSL 1/2 (FAKRA Z 连接器 × 4) |
| 输出 | MIPI CSI (22PIN CSI 接口 × 2) |
| 支持 GMSL 相机型号 | ISX031 等 |
| 电源输入 | 12V/1A (5.5mm × 2.1mm) |
| 工作温度 | -20°C ~ 65°C |

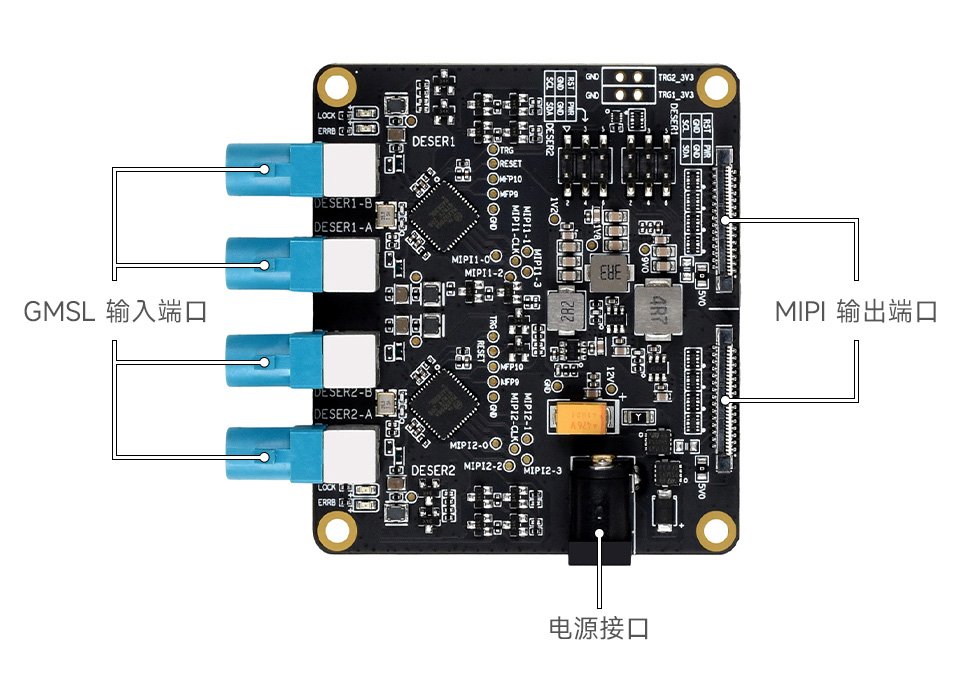

接口说明
应用场景
机器人自动驾驶
车载环视
辅助驾驶和视觉融合
电子后视镜

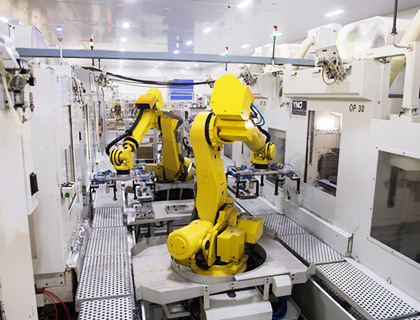

无人智慧工厂生产
智慧城市

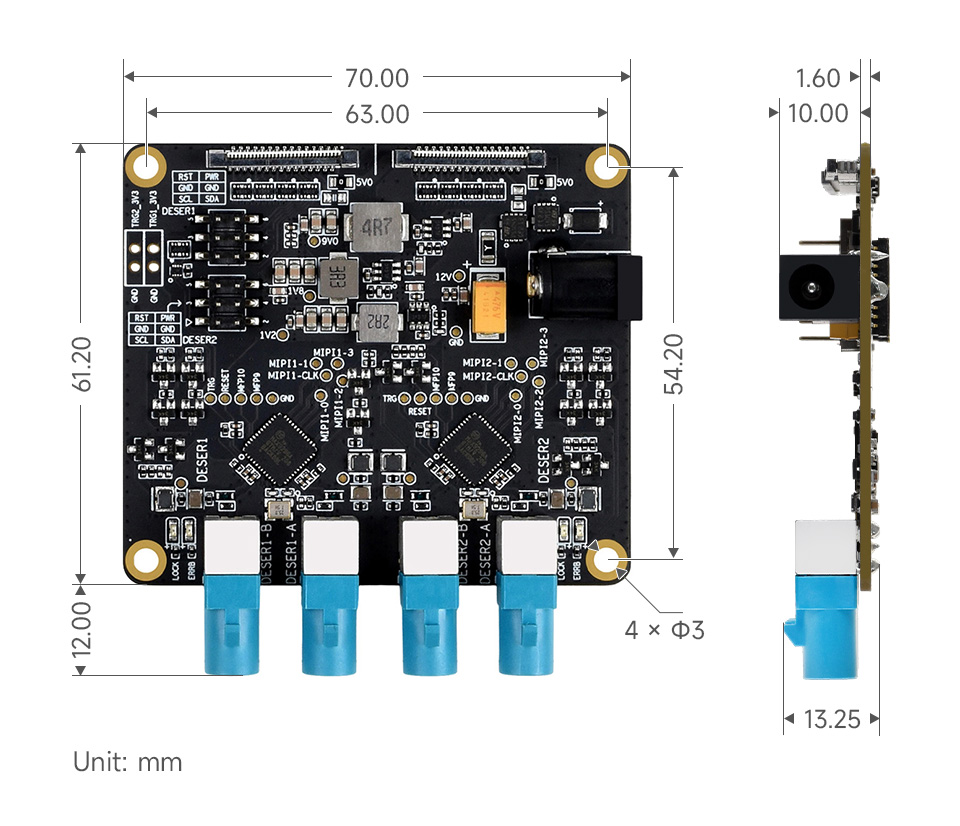

产品尺寸
