薄型指静脉识别模组
采用高性能 Cortex 内核的主控
识别快、稳定性强、功耗低、易组装
产品特性
本产品是一款基于 32 位 ARM Cortex-M4F 处理器的指静脉识别模组，主频高达 192MHz，支持浮点运算与 DSP 指令集，可高效运行生物识别算法。模组采用灯板分离式结构设计，便于嵌入各种终端设备，提升整机集成度。该模组接口兼容指纹识别行业标准协议，具备良好的平台适配性与扩展性，支持快速开发与部署。广泛应用于智能门锁、推拉式或隐藏式把手、小型智能储物柜以及门禁考勤系统等智能安防设备，帮助实现高精度、高可靠性的身份认证方案。
- 薄型指静脉模组，安装厚度为 8.29mm
- 高精密集成化单板电路一体设计方案，内部无任何接插件，设计可靠性高
- 基于 SOC 的单片机系统架构，具备高运算效率的指静脉算法内核引擎，数据支持国密二级加密和 EAL4+ 安全认证资质
- 模组待机电流小于 5uA，工作电流小于 19.5mA，上电响应小于 20ms，是行业内能效优化方面表现出色的产品之一
- 静脉模组采用封闭式设计方式，除接线端子外无任何外露器件，防水等级达到 IP56，具备工业级别的三防标准
- 模块支持 USB 和 UART 串口连接控制
- 指静脉模组端口兼容指纹行业标准设计，应用开发无缝对接
- 模组算法具备自适应性，同时支持兼容指纹协议和私有协议
- 采用分体式设计，近红外光源组件与指静脉模组分离，近红外光源组件安装在指静脉窗口的对立面，与指静脉窗口保持小于 50mm 距离并位于其居中位置

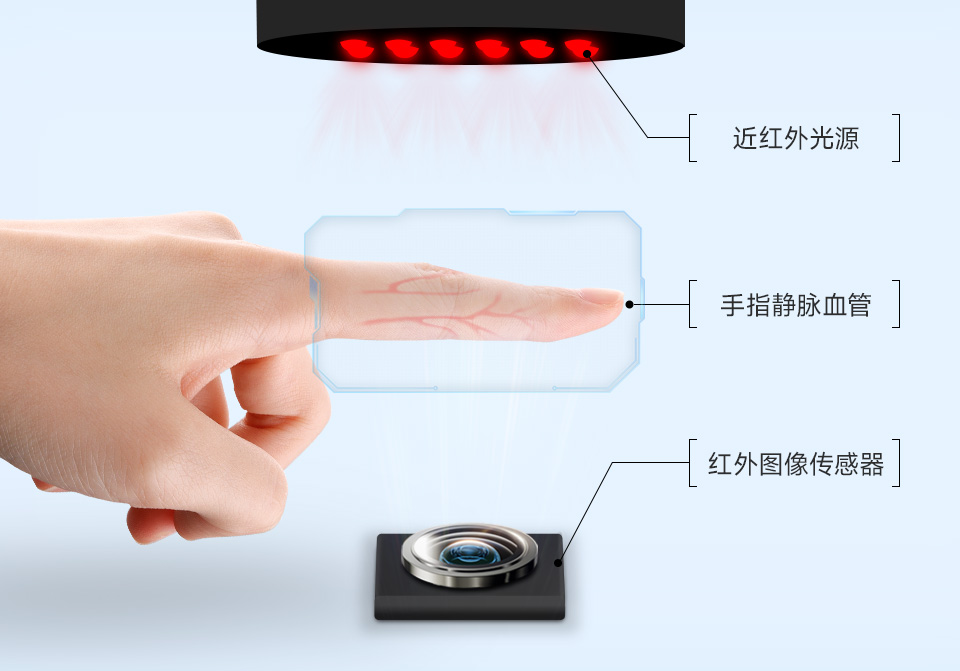

指静脉识别
与传统指纹模块采集表面指纹图像不同，指静脉识别模组基于近红外成像原理，通过检测血液中血红蛋白对近红外光的吸收特性，获取手指内部静脉血管的分布图像。该过程有效避免了皮肤表面纹理受损、磨损或污损造成的识别失败问题。模组在采集图像后，会依次进行图像增强、滤波、归一化、二值化和特征提取等多重处理流程，从而提取静脉的空间拓扑特征值，实现高精度活体身份识别。对于指纹不清晰、磨损或缺失的用户，指静脉识别提供了更加稳定可靠且安全性更高的替代方案。
产品参数
| SOC | 192MHz 32 位 ARM Cortex-M4F 微处理器 |
|---|---|
| 用户容量 | 100 ID |
| 识别速度 | < 1s |
| 比对方式 | 1:1 或 1:N |
| 静脉模板数据 | 单模板 ≤ 1K 字节 |
| 认假率 (FAR) | ＜ 0.0001% (高安全等级时) |
| 拒真率 (FRR) | 0.01% (较高安全等级时) |
| 通信接口 | USB：自适应 USB 免驱 (Windows) UART：3.3V TTL，默认波特率：57600bps |
| 工作电压 | 3.3V (±3%) |
| 工作电流 | 19.5mA |
| 休眠电流 | ≤ 5uA |
| 产品尺寸 | 39.98 × 34.92 × 8.29 (mm) |
| 外壳材质 | ABS + PC |
| 防火等级 | UL94-5VB |
| 防水等级 | IP56 (除端口和灯板部分) |
创新设计 灵活嵌入
模块采用灯板分离式结构设计，显著提升了产品的通用性与嵌入灵活性。用户可轻松集成于各类产品结构中，无论是全自动智能门锁、推拉式或隐藏式把手，亦或是小型智能柜、简易门禁系统，均可实现高度兼容与快速部署，为终端产品的功能升级提供了更加高效便捷的解决方案。
使用注意事项
- 在长时间使用后，采集窗表面可能会堆积较厚灰尘影响指静脉识别效果，应定期对设备进行清洁
- 可用棉签沾少量酒精擦拭采集窗，无条件的情况下可以使用高浓度白酒，切勿使用洗板水、电白油等液体擦拭
- 采集窗应避免尖锐物体冲击
- 避免在雨淋、阳光直射、强磁强电环境下使用
- 严禁金属物、导电物质接触或靠近采集窗口表面，避免物理伤害
正确放置
录入时，手指平行轻放到采集窗，
需同时触碰两个感应点
录入指静脉时，需要将整个手指的
静脉信息录入完整
确保指尖、指中和指根都被录入
每次放置时需轻微交换手指位置
错误放置
紧绷手指
手指没有触碰两个感应点
手指触碰到中间采集窗口
用力按压
接线说明
USB
(使用转接板和 USB 线连接到 PC)
UART
（使用串口排线直接连接到主板)
图片仅供展示，本产品不含以上主板或主机

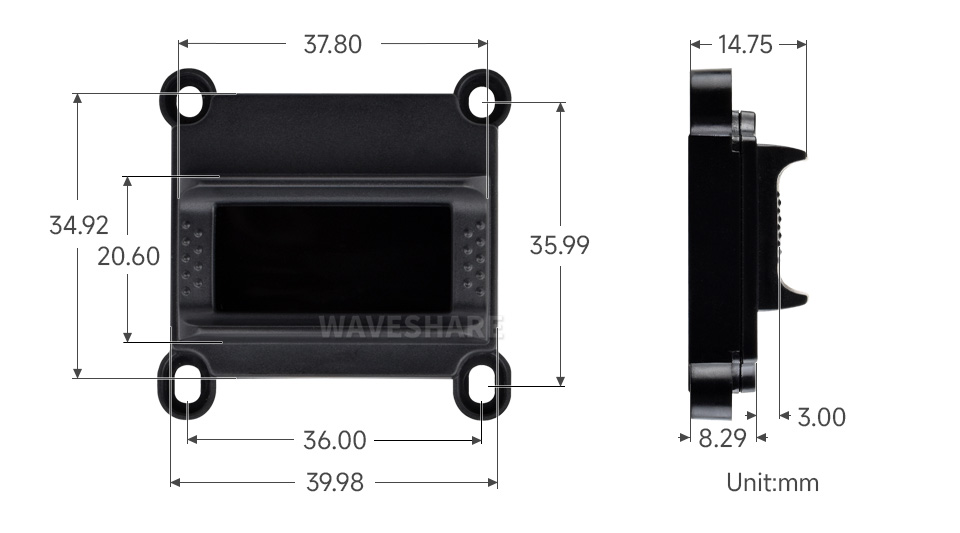

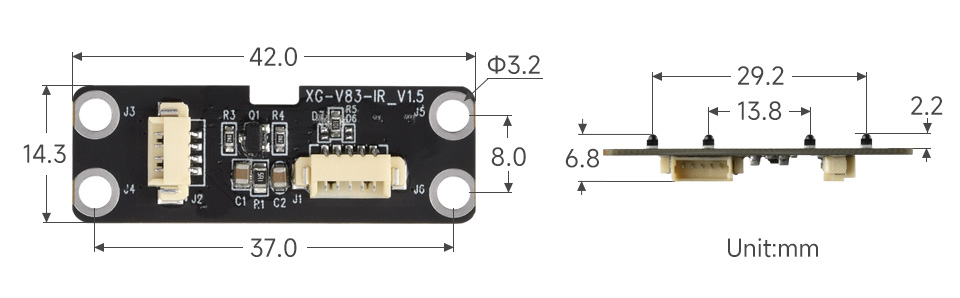

产品尺寸
