树莓派风扇扩展板 I2C控制转速 PCA9685控制器 实时显示温度 驱动能力强 专为树莓派设计

PCA9685控制器 PWM智能调温 8000转/分钟
价格
原价
型号
Fan HAT
SKU
17951
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
树莓派风扇扩展板

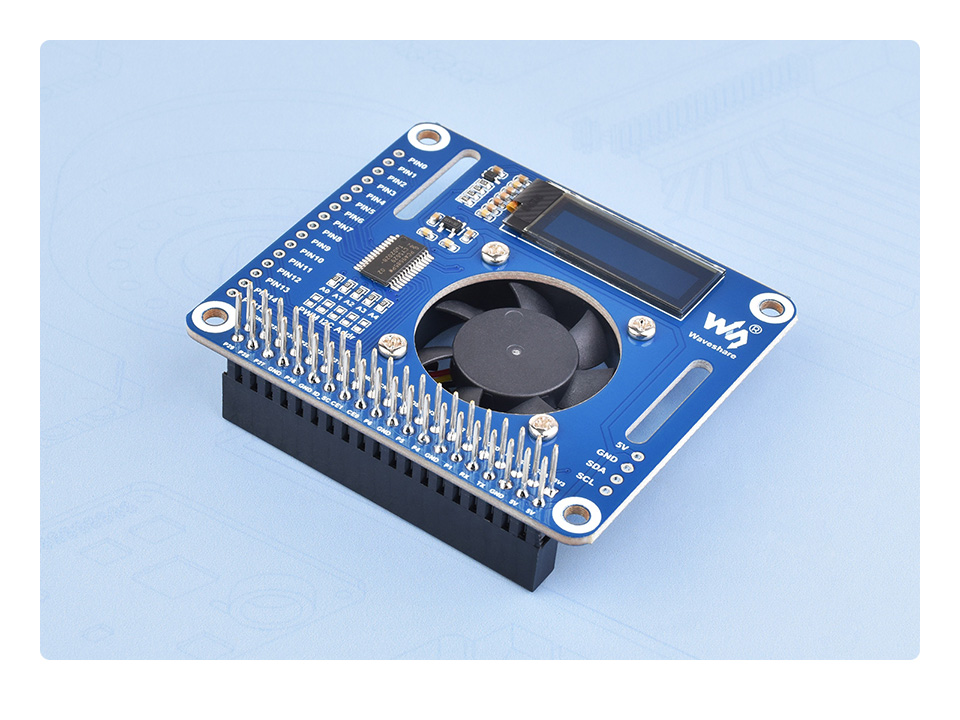

树莓派风扇扩展板

I2C智能调温，实时显示温度和运行状态

散热风扇底部设计，散热效果更好，不影响顶部叠加扩展板

我的特性


  • •  基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板
  • •  采用PCA9685作为风扇控制器，驱动能力强，PWM调温更智能
  • •  采用0.91英寸OLED，128x32高分辨率，可实时显示温度或自定义显示内容
  • •  采用3007规格的PWM可调速风扇，转速高达8000转/分钟，风力强劲
  • •  支持实时读取温度并智能散温，可重新编程定义
  • •  预留I2C接口，方便外接其他主控板
  • •  预留16路PWM输出通道，方便外接驱动其他PWM设备
  • •  配套散热片套装，叠加使用，散热效果更佳

我的参数


供电电压 5V 逻辑电压 3.3V
驱动芯片 PCA9685 OLED驱动芯片 SSD1306
控制接口 I2C OLED分辨率 128*32
风扇PWM驱动占空比 ≥25% OLED显示颜色 白色
风扇转速 (Max) 8000转/分钟 OLED可视角度 大于160°

专为树莓派设计


基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板

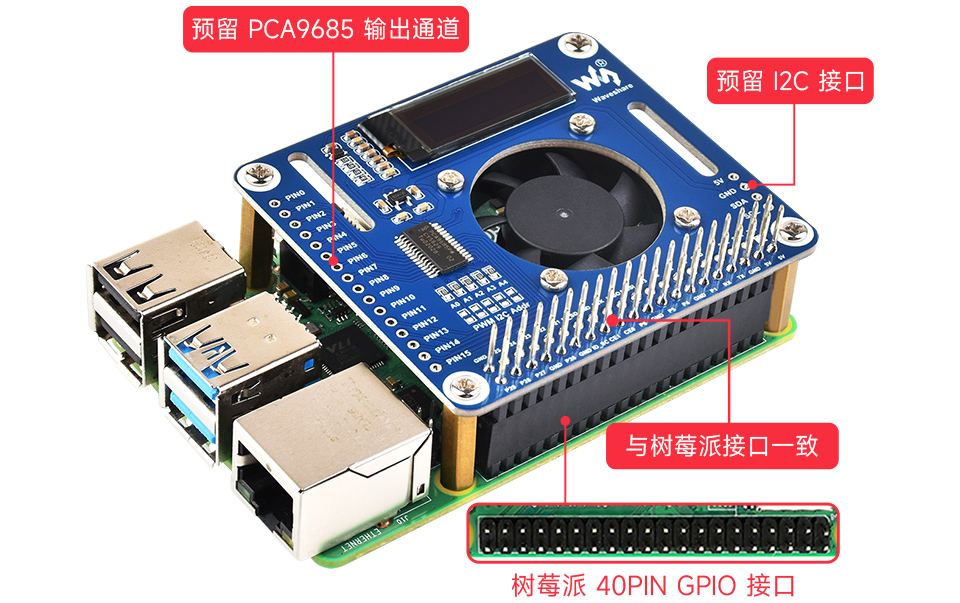

树莓派风扇扩展板接入Raspberry Pi图示

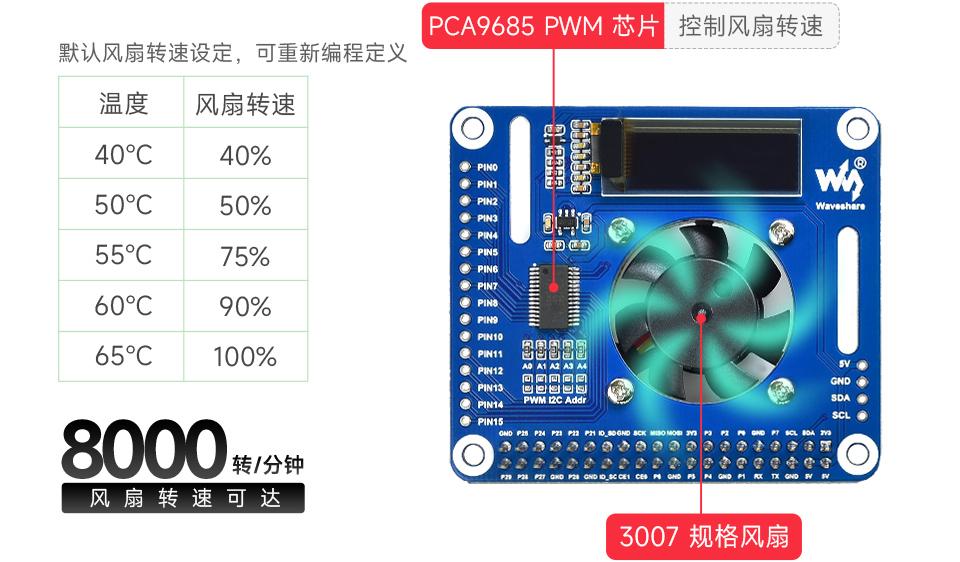

采用PCA9685作为风扇控制器


支持16路PWM输出，驱动能力强，PWM调温更智能
配套散热片套装，叠加使用，散热效果更佳

树莓派风扇扩展板板载排针输入接口

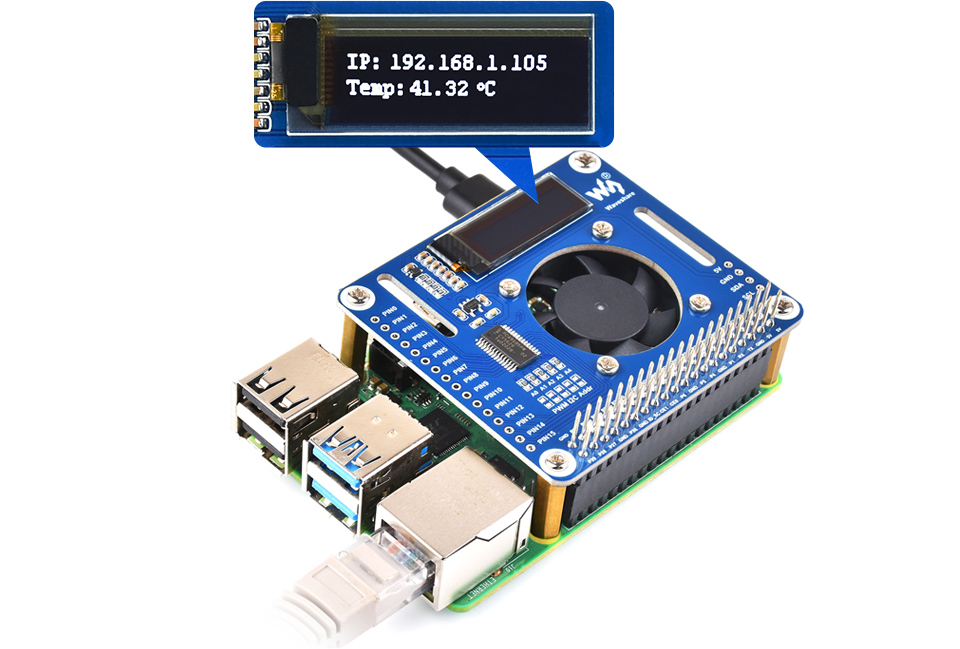

0.91英寸OLED显示屏


128 × 32分辨率，I2C控制接口，可实时显示主板温度
或自定义显示内容

树莓派风扇扩展板板载接线端子输入输出接口

资源简介

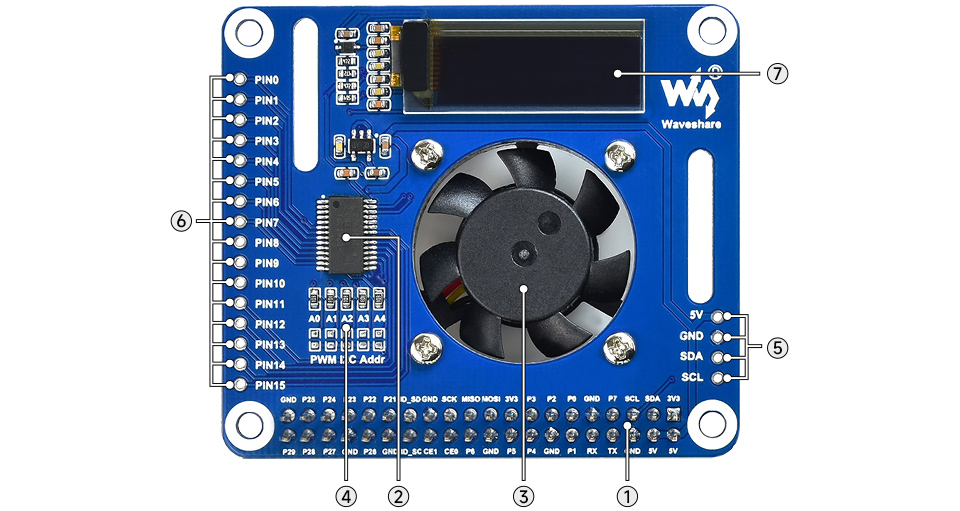

树莓派风扇扩展板资源简介
  1. 树莓派40PIN GPIO接口
  2. PCA9685 PWM芯片
  3. 3007规格的PWM可调速风扇
  4. PCA9685 I2C地址设置焊点
  1. 预留I2C控制接口
  2. 预留PCA9685输出通道
  3. 0.91英寸OLED显示屏

接口定义

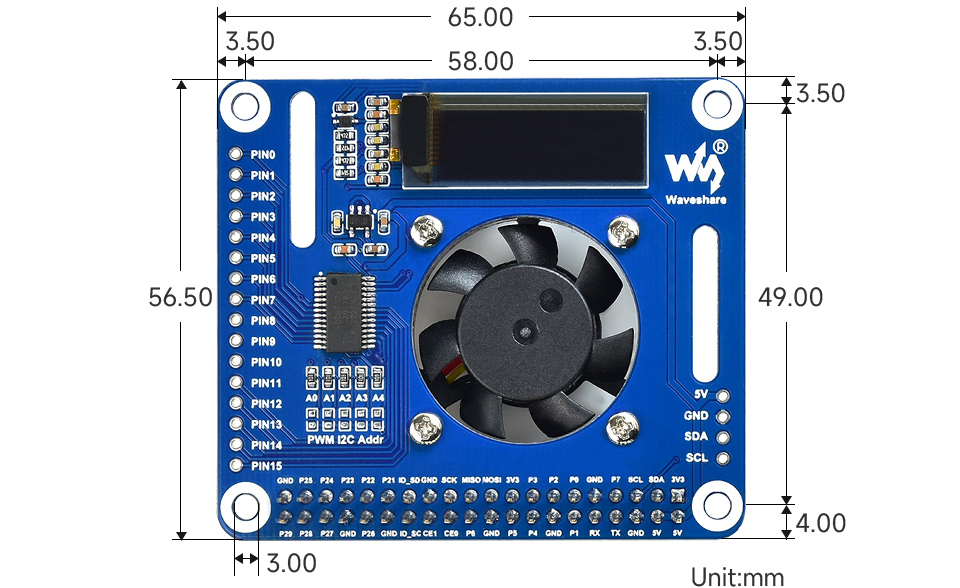

树莓派风扇扩展板外形尺寸

外形尺寸

树莓派风扇扩展板外形尺寸

资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/Fan_HAT

配置清单

  1. Fan HAT × 1
  2. PI4-HEATSINK-SET × 1
  3. 直排针 × 1
  4. 螺丝包 × 1
注意：本产品不包括示意图中的树莓派，如有需要，请另行购买。

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
