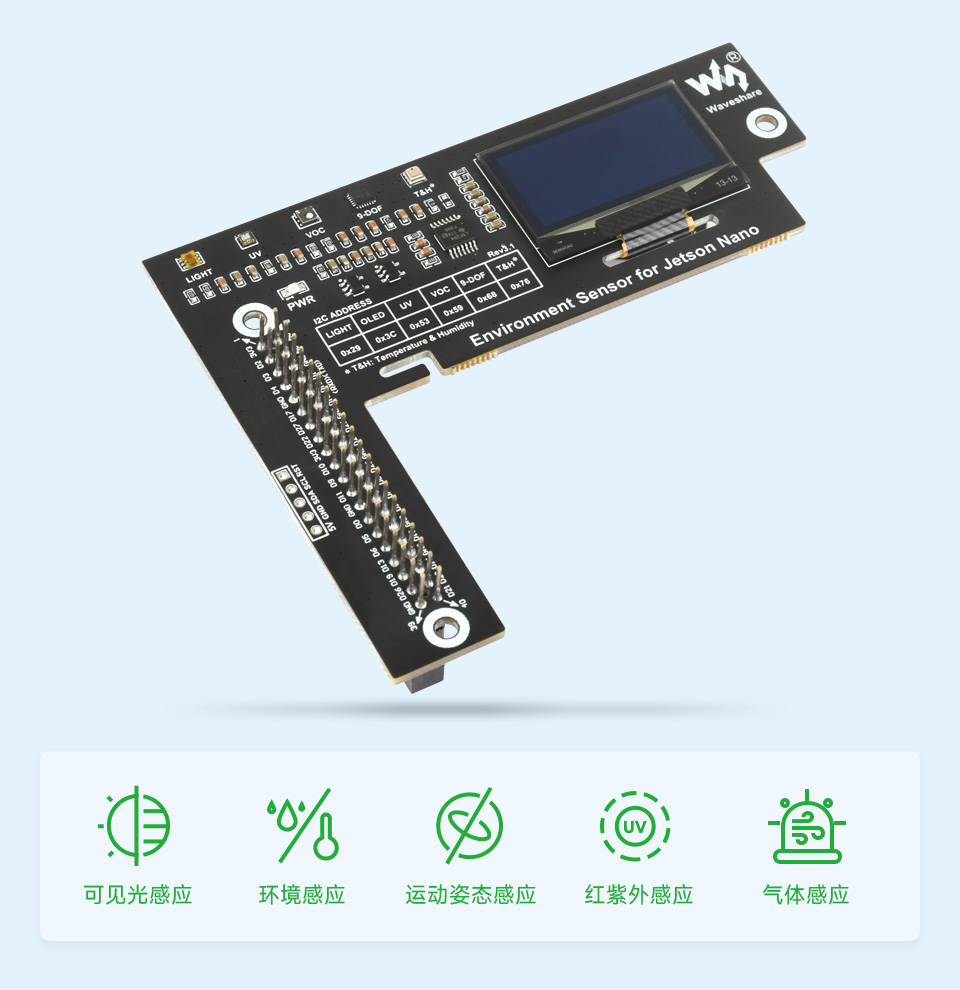

环境传感器扩展板

Jetson Nano 专用

Jetson Nano 环境传感器扩展板主图

搭配 Jetson Nano 主板,可以采集周围环境的温湿度、大气压强、环境光、VOC、红外线、紫外线等传感器数据,也可以轻轻松松地 DIY 一个可以检测运动姿态和方位的机器人。

我的特性

  • 板载 TSL25911FN 数字环境光传感器,可测量红外光及人眼可见光
  • 板载 BME280 温湿度气压传感器,可测量温度、湿度、气压
  • 板载 ICM20948 运动姿态传感器,可测量加速度、陀螺仪、磁力计
  • 板载 Si1145 红紫外传感器,可测量红外、紫外
  • 板载 SGP40 气体传感器,可检测环境 VOC
  • 板载 1.3寸 OLED,可实时显示环境测量数据
  • I2C 接口通信,两线即可实现读取并显示
  • 提供完善的配套资料手册 (python 示例程序和用户手册等)

产品参数

TSL25911FN 数字环境光传感器
I2C 地址 0x29
有效量程 0~88000Lux
BME280 温湿度气压传感器
I2C 地址 0x76
温度检测 -40 ~ 85℃ (分辨率 0.01℃,精度 ±1℃)
湿度检测 0~100%RH (分辨率 0.008%RH,精度 ±3%RH,响应时间 1s,滞后 ≤2%RH)
气压检测 300~1100hPa (分辨率 0.18Pa,精度 ±1hPa)
ICM20948 运动姿态传感器
(9 轴传感器,3 轴加速度,3 轴陀螺仪,3 轴磁力计)
I2C 地址 0x68
加速度计分辨率 16 位
加速度计量程 (可选) ±2、±4、±8、±16g
陀螺仪分辨率 16 位
陀螺仪量程 (可选) ±250、±500、 ±1000、±2000°/sec
磁力计分辨率 16 位
磁力计量程 ±4900µT
Si1145 红紫外传感器
I2C 地址 0x60
响应波长 280nm - 950nm
SGP40 气体传感器
I2C 地址 0x59
测量范围 0 至 1,000 ppm 乙醇当量
检测限制 < 0.05 ppm 乙醇当量 < 10 % 浓度设定点(以较大者为准)
响应时间 < 10 s (tau 63 %)
启动时间 < 60 s
支持片内湿度补偿
OLED 显示屏
I2C 地址 0x3C
驱动 IC SH1106
分辨率 128x64
显示颜色 蓝色

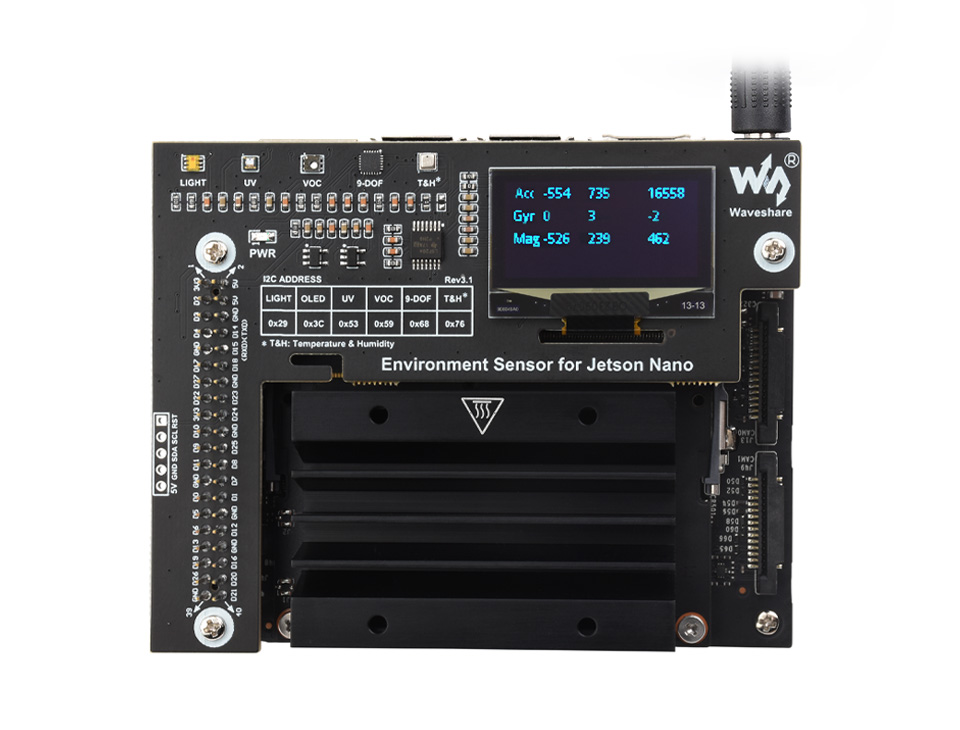

板载 1.3寸 OLED

可实时显示环境测量数据

Jetson Nano 环境传感器扩展板板载 1.3寸 OLED

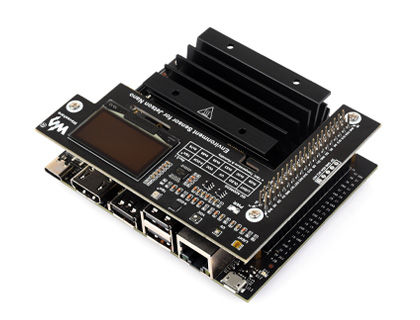

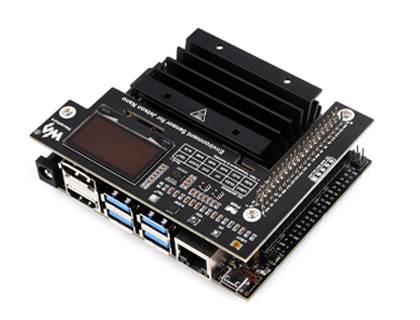

Jetson Nano 主板专用

Jetson Nano Developer Kit (B01)Jetson Nano 2GB Developer Kit

Jetson Nano 环境传感器扩展板26 个多功能 GPIO 引脚
温馨提示图标温馨提示本产品不含图中的 Jetson Nano 主板,如有需要,请另行购买。

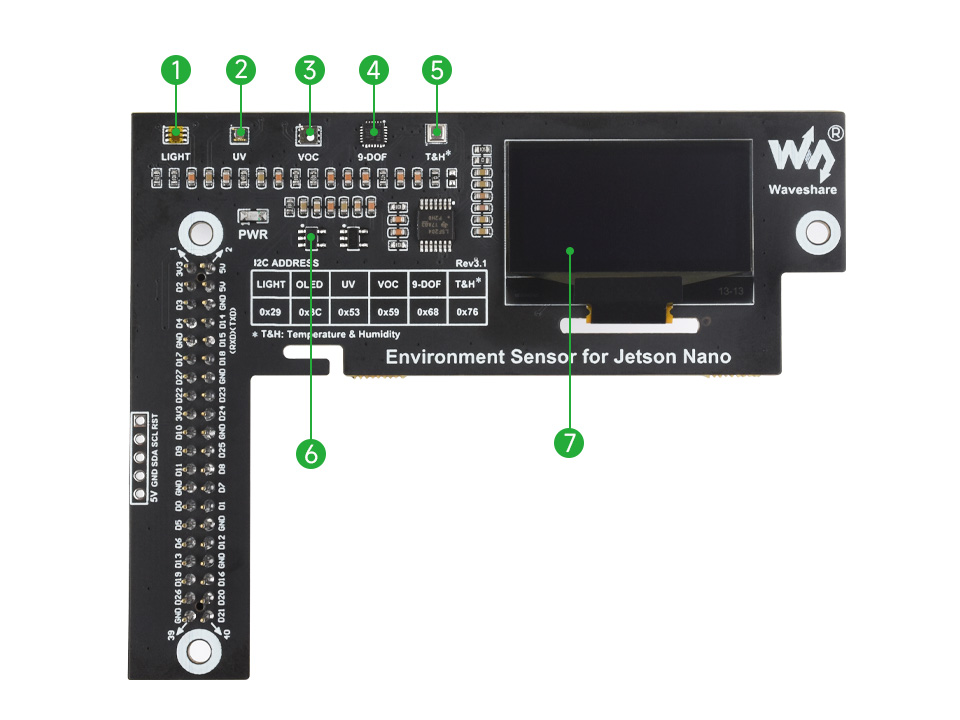

资源简介

Jetson Nano 环境传感器扩展板资源简介
  1. TSL25911FN

    数字环境光传感器,可测量红外光及人眼可见光

  2. SGP40

    气体传感器

  3. Si1145

    红紫外传感器,可测量红外、紫外

  4. ICM20948

    3 轴加速度,3 轴陀螺仪,3 轴磁力计

  1. BME280

    温湿度气压传感器

  2. 1.3寸 OLED

    分辨率 128x64

  3. 电压转换芯片

    5V 转 3.3V/1.8V

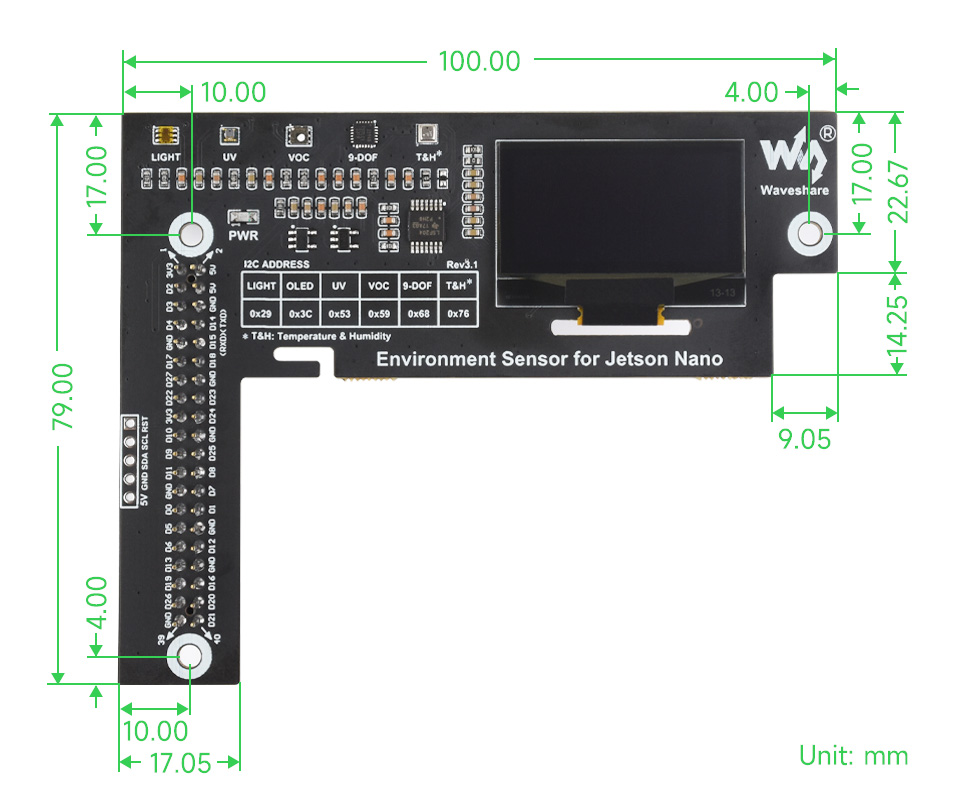

产品尺寸

Jetson Nano 环境传感器扩展板产品尺寸

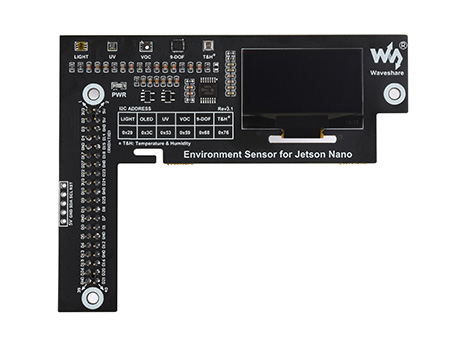

配置清单

  1. Environment Sensor for Jetson Nano × 1
  2. 螺丝包 × 1
