树莓派环境传感器扩展板

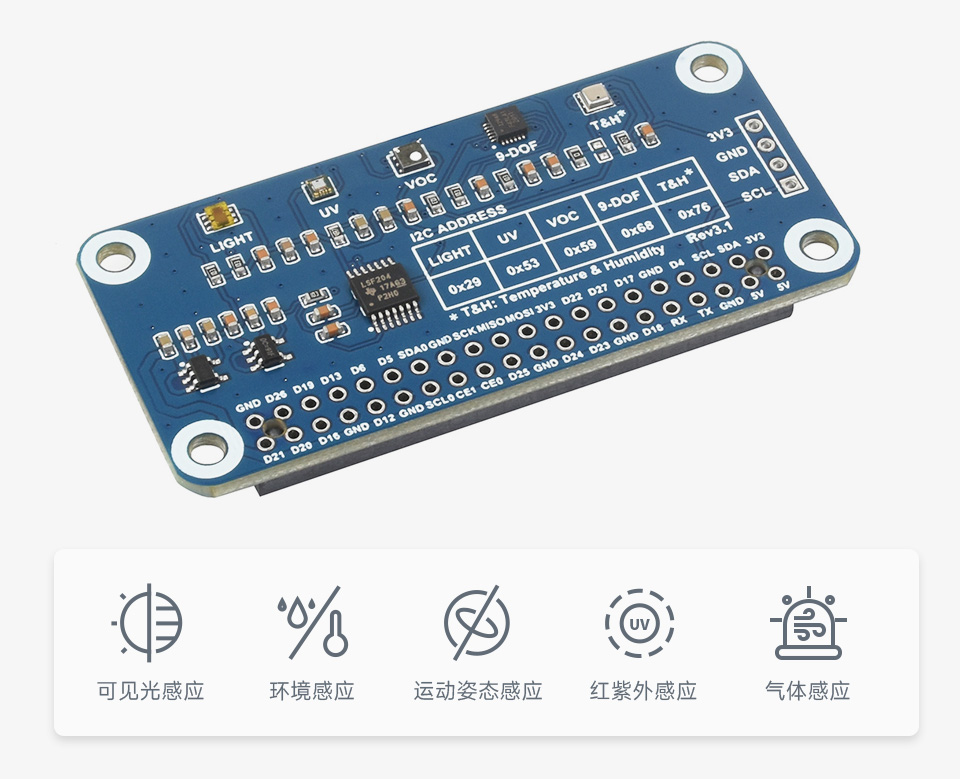

树莓派环境传感器扩展板主图

产品特性

专为树莓派设计的环境传感器扩展板,板载了环境光、VOC、红外线、紫外线、陀螺仪、加速度计、磁力计、气压计、温湿度传感器等丰富的资源,采用 I2C 接口通信。

只要动动手,轻轻松松就可以把树莓派 DIY 成为一个可以检测运动姿态和方位的机器人,或者你想让树莓派采集周围环境的温湿度、大气压强、环境光、VOC、红外线、紫外线等传感器数据,那就带上他吧!

  • 基于 Raspberry Pi 40PIN GPIO 接口设计,适用于树莓派系列主板
  • 板载 TSL25911FN 数字环境光传感器,可测量红外光强及人眼可见光
  • 板载 BME280 温湿度气压传感器,可测量温度、湿度、气压
  • 板载 ICM20948 运动姿态传感器,可测量加速度、陀螺仪、磁力计
  • 板载 LTR390-UV-1 紫外传感器,可测量紫外光强
  • 板载 SGP40 气体传感器,可检测环境 VOC
  • I2C 接口通信,两线即可实现读取
  • 提供完善的配套资料手册 (Raspberry/Arduino/STM32 示例程序)

产品参数

TSL25911FN 数字环境光传感器
I2C 地址 0x29
有效量程 0~88000Lux
BME280 温湿度气压传感器
I2C 地址 0x76
温度检测 -40 ~ 85℃ (分辨率 0.01℃,精度 ±1℃)
湿度检测 0~100%RH (分辨率 0.008%RH,精度 ±3%RH,响应时间 1s,滞后 ≤2%RH)
气压检测 300~1100hPa (分辨率 0.18Pa,精度 ±1hPa)
ICM20948 运动姿态传感器
(9 轴传感器,3 轴加速度,3 轴陀螺仪,3 轴磁力计)
I2C 地址 0x68
加速度计分辨率 16 位
加速度计量程 (可选) ±2、±4、±8、±16g
陀螺仪分辨率 16 位
陀螺仪量程 (可选) ±250、±500、 ±1000、±2000°/sec
磁力计分辨率 16 位
磁力计量程 ±4900µT
LTR390-UV-1 紫外传感器
I2C 地址 0x53
响应波长 280nm - 430nm
SGP40 气体传感器
I2C 地址 0x59
测量范围 0 至 1,000 ppm 乙醇当量
检测限制 < 0.05 ppm 乙醇当量 < 10 % 浓度设定点(以较大者为准)
响应时间 < 10 s (tau 63 %)
启动时间 < 60 s
支持片内湿度补偿

基于树莓派 40PIN 接口设计

适用于 Raspberry Pi 系列主板

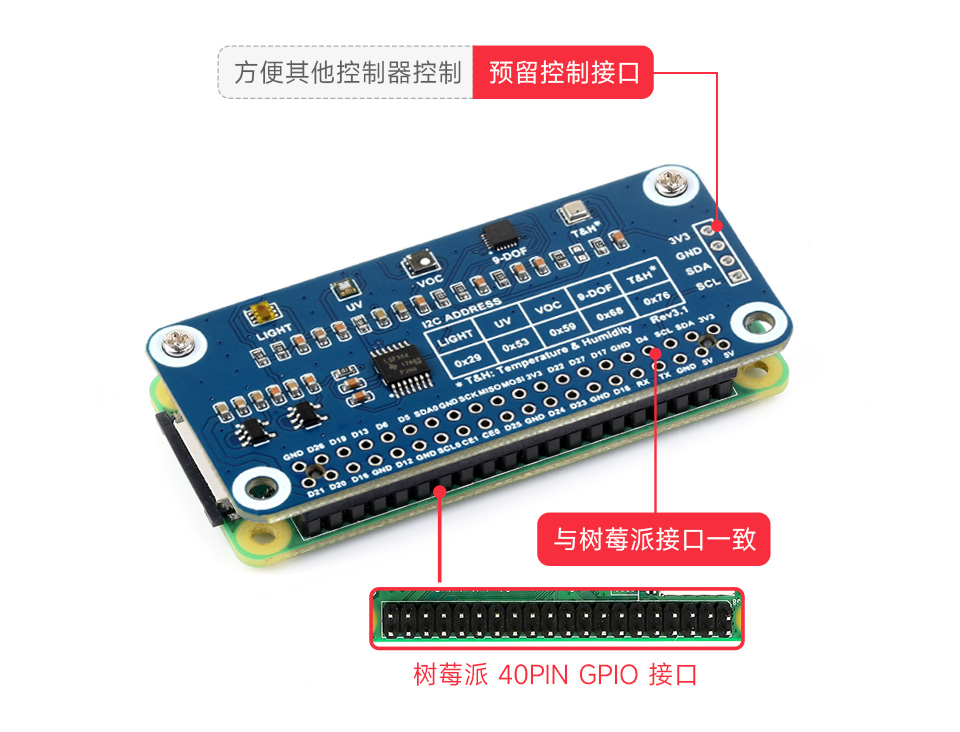

树莓派环境传感器扩展板基于树莓派 40PIN 接口设计

本产品不含 Raspberry Pi Zero WH,如有需要,请另行购买

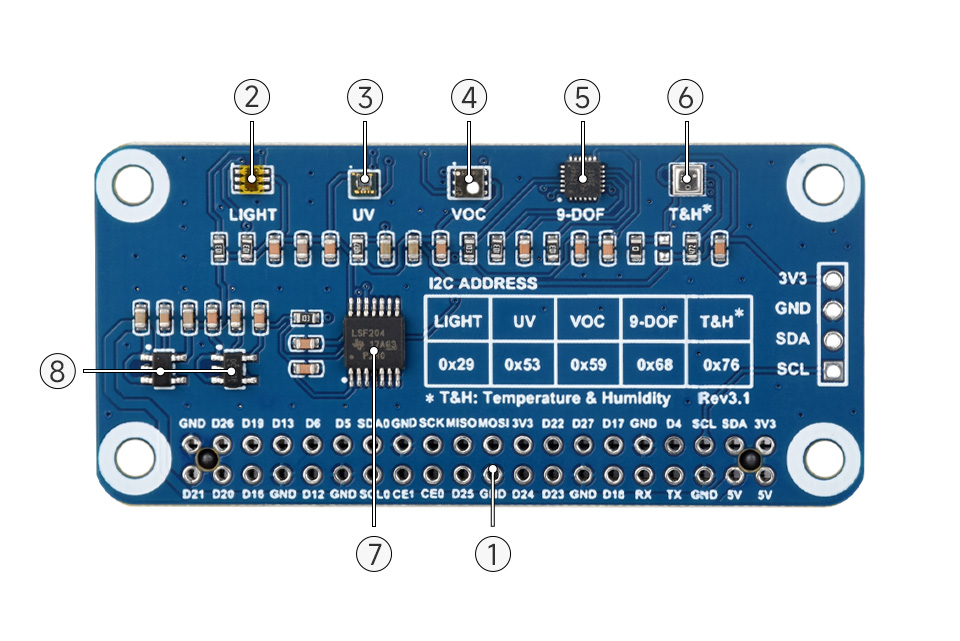

资源简介

树莓派环境传感器扩展板资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. TSL25911FN

    数字环境光传感器,可测量红外光强及人眼可见光

  3. LTR390-UV-1

    紫外传感器,可测量紫外光强

  4. SGP40

    气体传感器

  1. ICM20948

    3 轴加速度,3 轴陀螺仪,3 轴磁力计

  2. BME280

    温湿度气压传感器

  3. 逻辑电压转换芯片

    3.3V 转 1.8V

  4. 稳压芯片

    5V 转 3.3V/1.8V

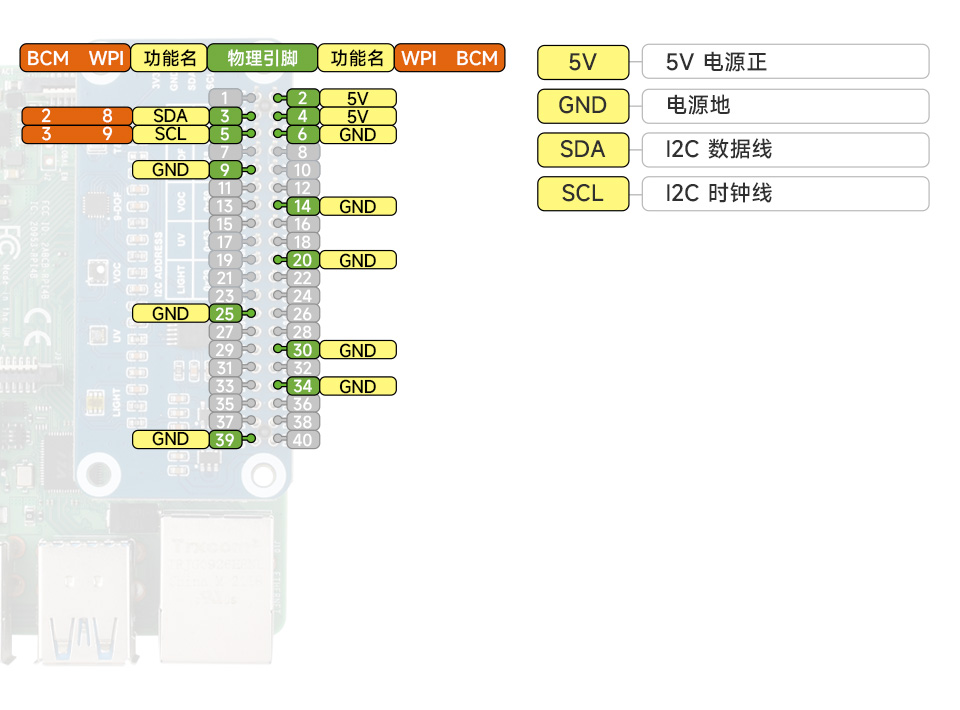

接口定义

树莓派环境传感器扩展板接口定义

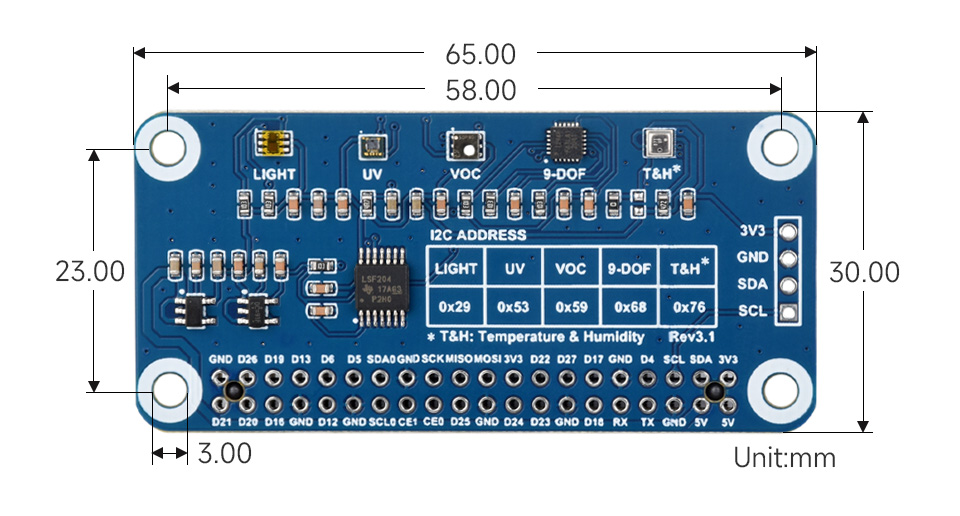

产品尺寸

树莓派环境传感器扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Environment Sensor HAT × 1
  2. 2×20PIN长排座 × 1

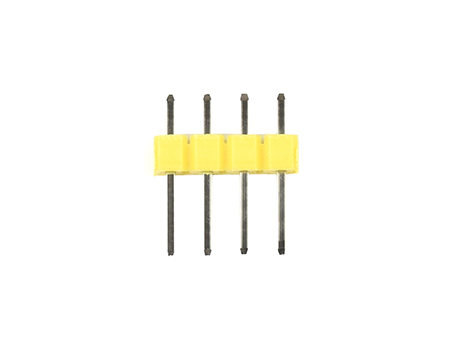

  3. 1×4PIN 直排针 × 1
  4. RPi螺柱包(2PCS套) × 1
