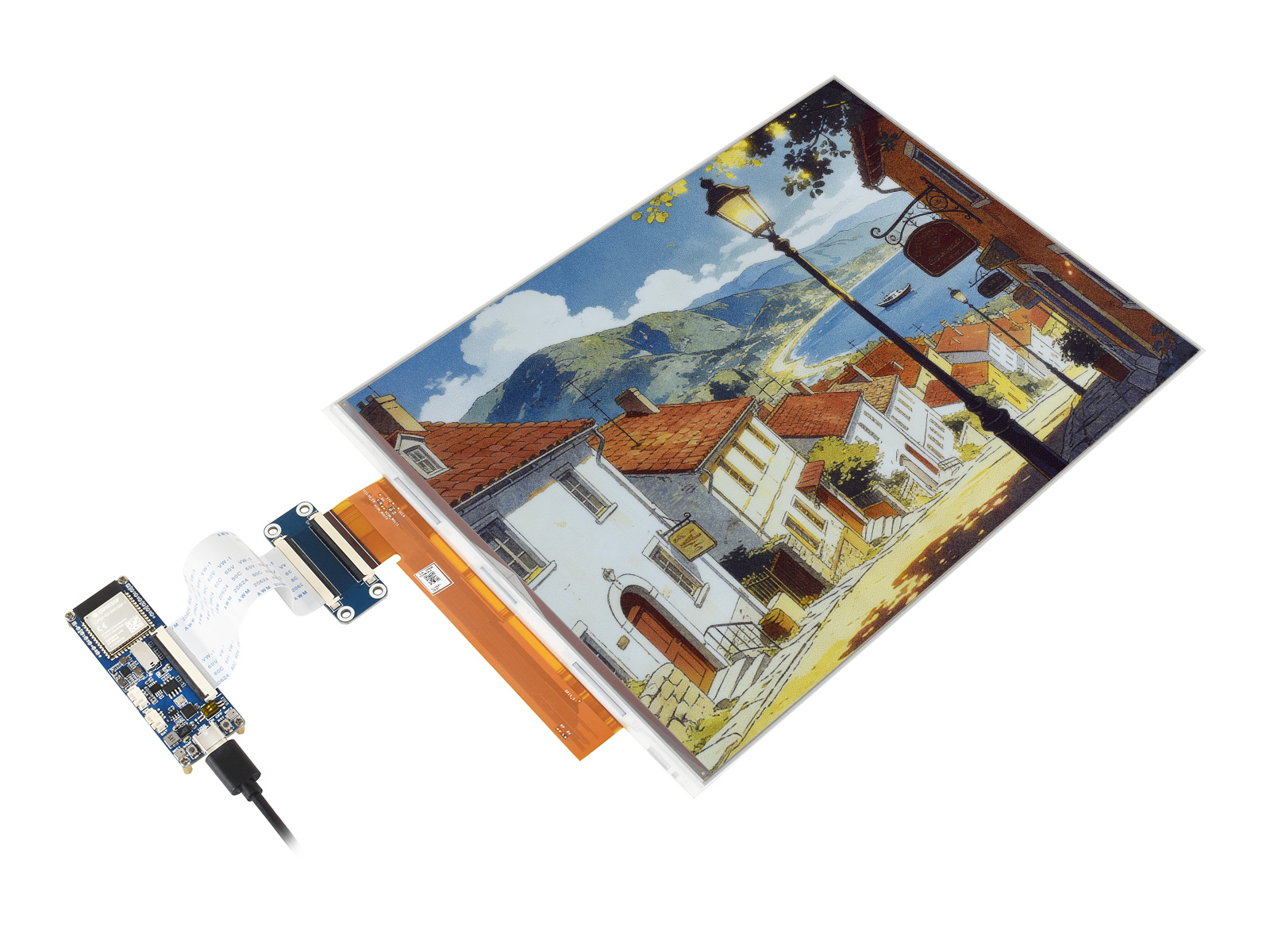

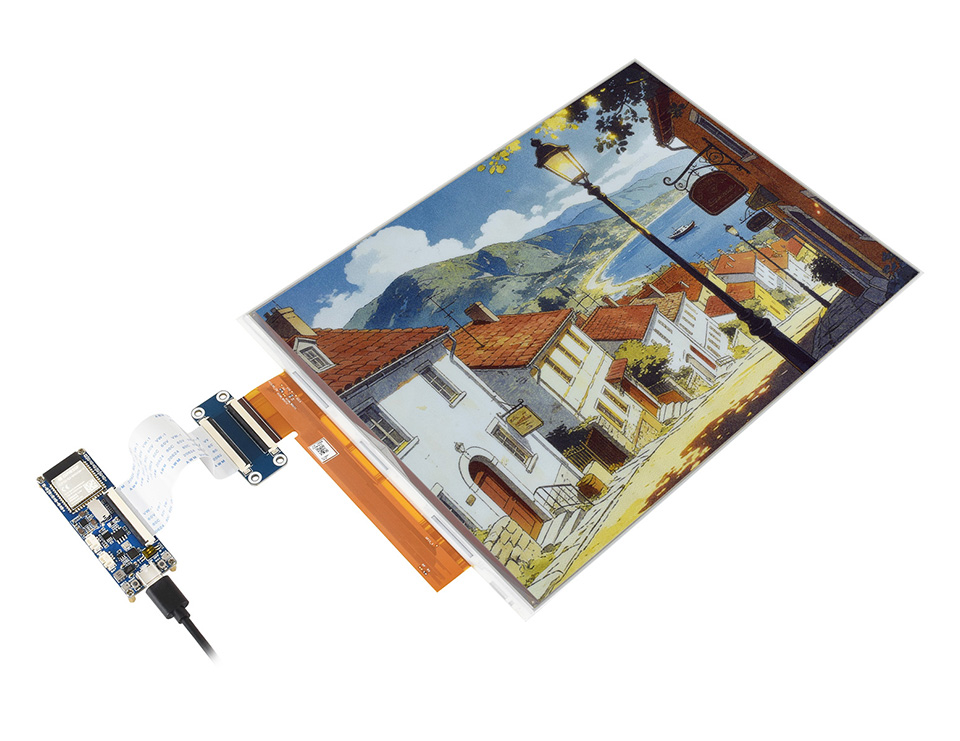

ESP32-S3 13.3 英寸全彩
电子墨水屏驱动板
支持 Arduino-IDE、ESP-IDF 等开发环境
板载 ESP32-S3-WROOM-2-N32R16V 模组

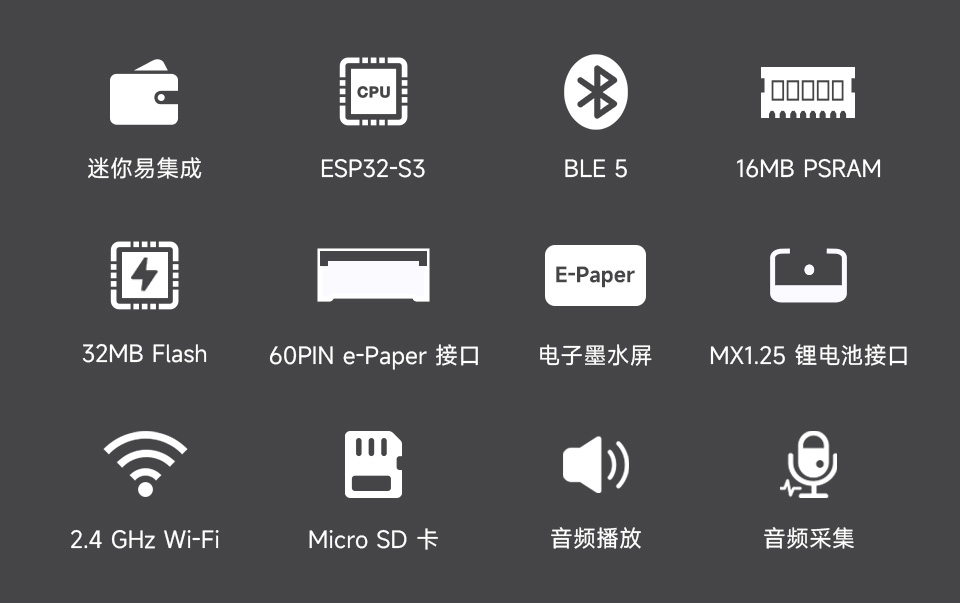

驱动板特性
驱动板体积小巧，是一款搭载 60PIN 墨水屏接口的微控制器开发板。在硬件上，采用 ESP32-S3-WROOM-2-N32R16V 模组，其搭载有 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，内置
512KB SRAM (TCM)，16MB PSRAM 和 32MB Flash，支持 Wi-Fi 与 BLE 双模通信；集成 Micro SD 卡槽、低功耗音频编解码芯片电路，高效充放电管理芯片 ETA6098 和
MX1.25 锂电池接口，板载 CH343 串口和 CH334 USB HUB 双芯片，可通过一个 Type-C 接口同时进行 USB 和 UART 的使用和开发，外部引出多个排针引脚接口，可兼容扩展多种外围设备，使用方便。
在软件上，可选择 Arduino、ESP-IDF 等开发环境进行开发，从而可以轻松快速地入门，并将其应用于产品中。
主要功能特性：
- 驱动板特点：
- 采用 ESP32-S3-WROOM-2-N32R16V 模组，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 512KB SRAM、384KB ROM、16MB PSRAM、32MB Flash 存储器
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 采用 USB Type-C 接口，无需纠结正反插
- 板载 CH343 与 CH334 芯片，通过一个 Type-C 接口就可以满足 USB 和 UART 的开发使用需求
- 板载 13.3E6 墨水屏接口，支持直接接入 13.3E6 全彩墨水屏
- 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
- 板载高效充放电管理芯片 ETA6098 和 MX1.25 锂电池接口
- 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
- 墨水屏特点：
- 采用 E Ink Spectra 6 (E6) 技术，高对比度、高饱和度颜色显示
- 无需背光，断电可长时间保持最后一屏的显示内容
- 功耗非常低，基本只在刷新时耗电

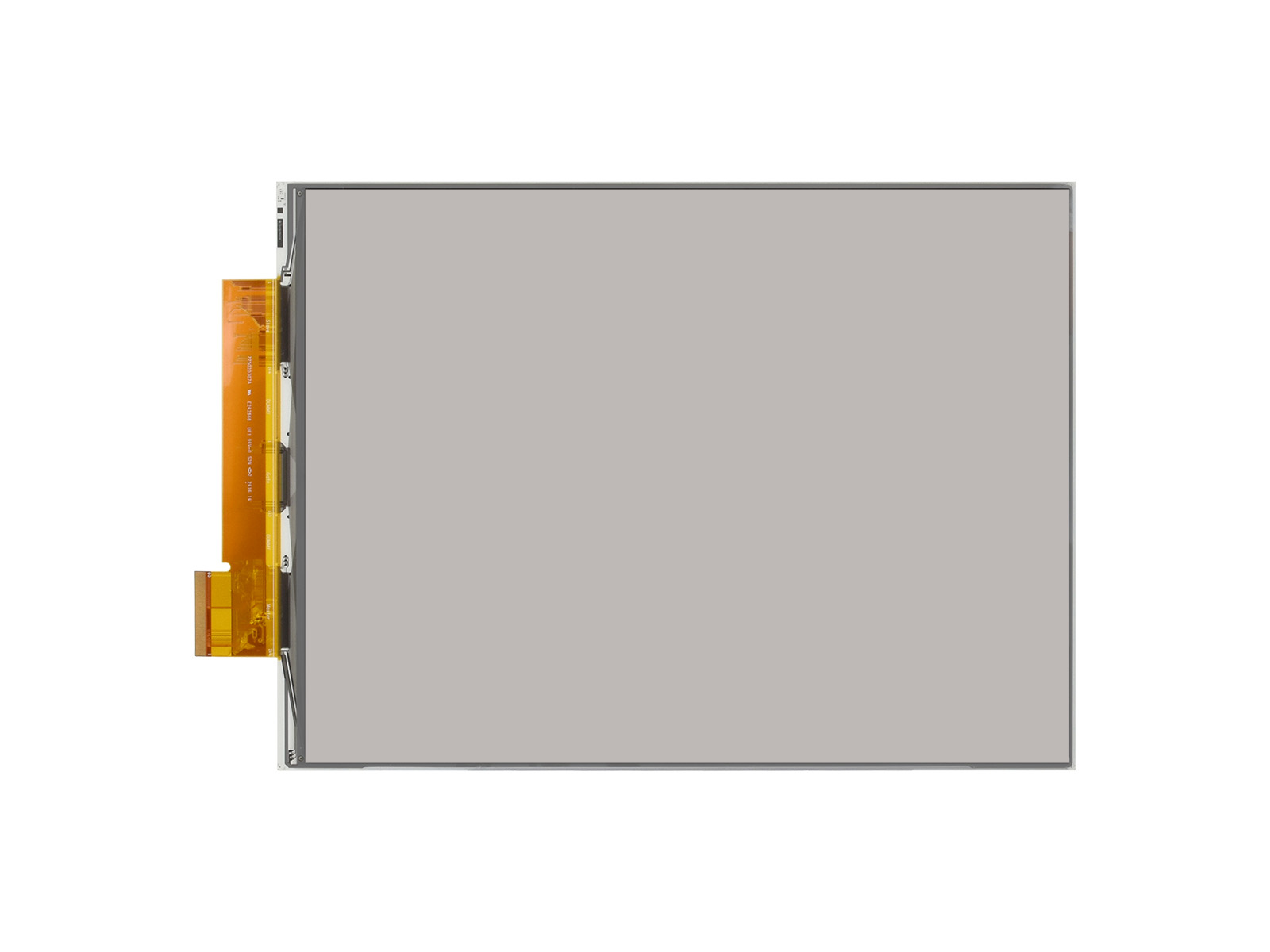

屏幕参数
| 工作电压 | 3.3V | 显示颜色 | E6 全彩色 (E Ink Spectra 6) |
|---|---|---|---|
| 通信接口 | 3-wire SPI、4-wire SPI | 灰度等级 | 2 |
| 外形尺寸 (mm) | 284.70 × 208.80 × 0.85 | 全局刷新 | 19s |
| 显示尺寸 (mm) | 270.40 × 202.80 | 总刷新功耗 | <0.5W |
| 点距 (mm) | 0.169 × 0.169 | 休眠功耗 | <1mW |
| 分辨率 | 1600 × 1200 pixels | 可视角度 | >170° |
E Ink Spectra 6 技术介绍
E Ink Spectra 6 是一款新推出的全彩电子纸技术，该技术以其卓越的色彩表现、高分辨率和出色的对比度，为电子纸领域注入了新的活力。红黄蓝三色基，为色彩显示提供了更多可能。高对比度、高饱和度使图片显示更清晰，色彩更明亮。

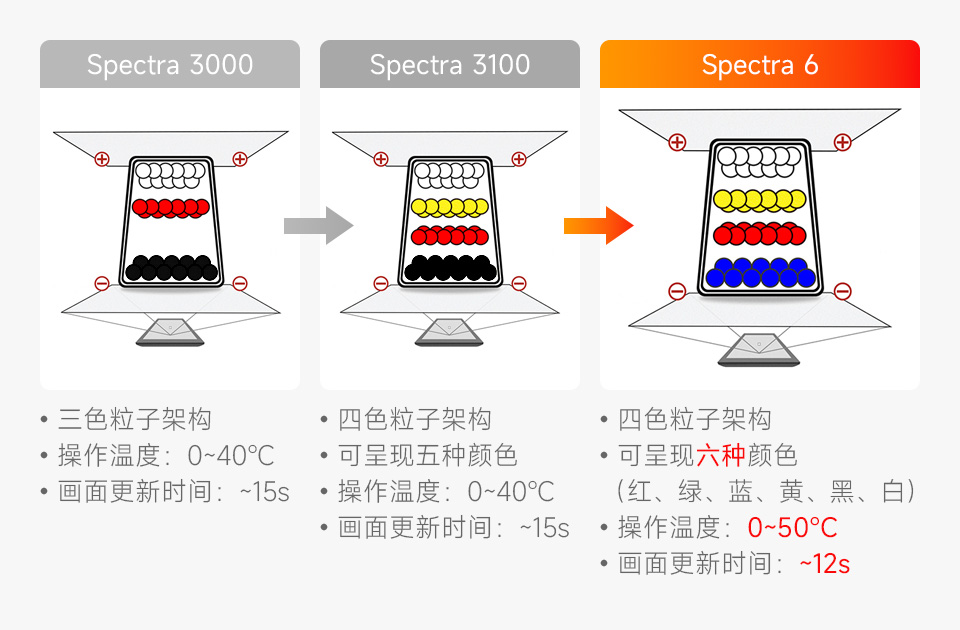

各项参数更先进
解析度提升至 200ppi，操作温度要求更宽松，画面更新时间更短，更省电符合 ESG 节能减碳趋势

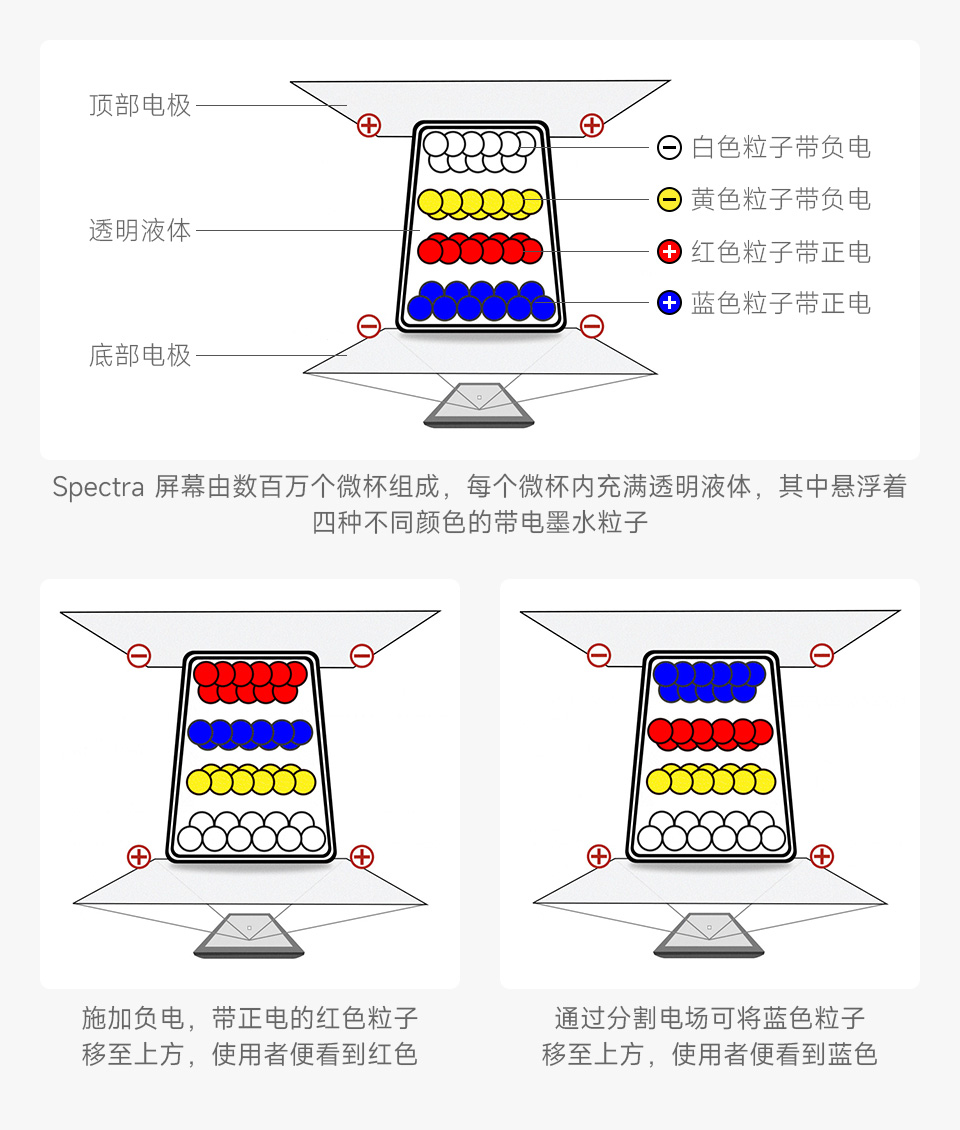

创新微杯全彩技术平台
色彩鲜艳饱和，通过白、红、黄、蓝带电粒子组合出六种原色，
运用混色技术 (Dithering)，可产生全彩的画面

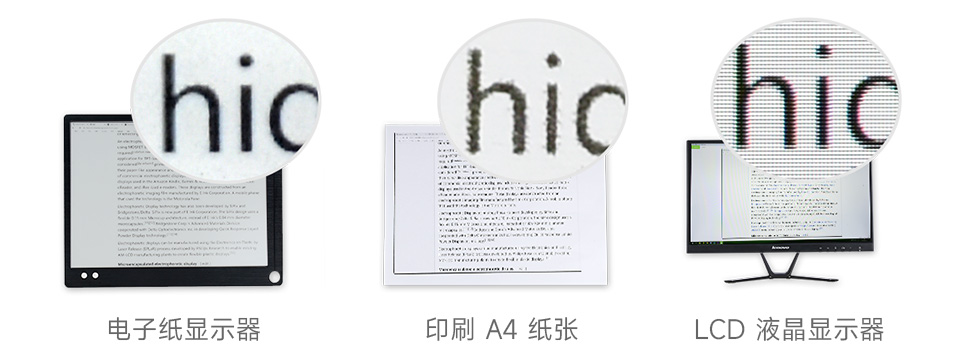

电子墨水屏的优势
电子墨水屏采用 “微胶囊电泳显示” 技术进行图像显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移，在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。
支持 ESP-IDF、Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

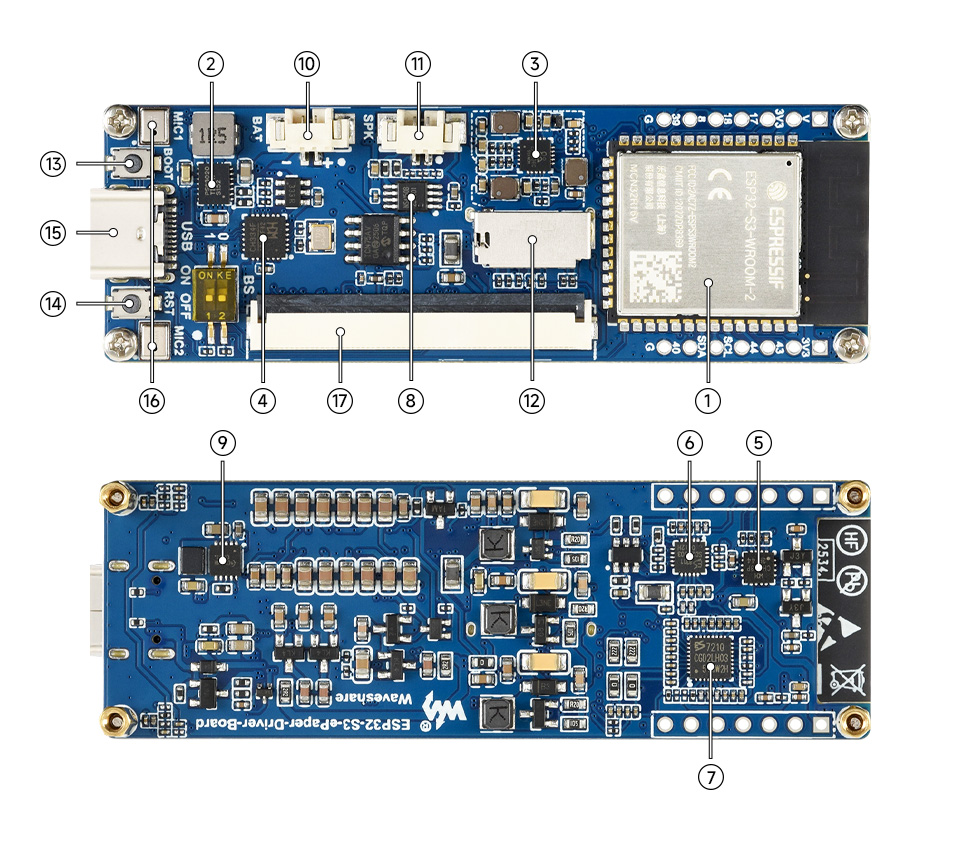

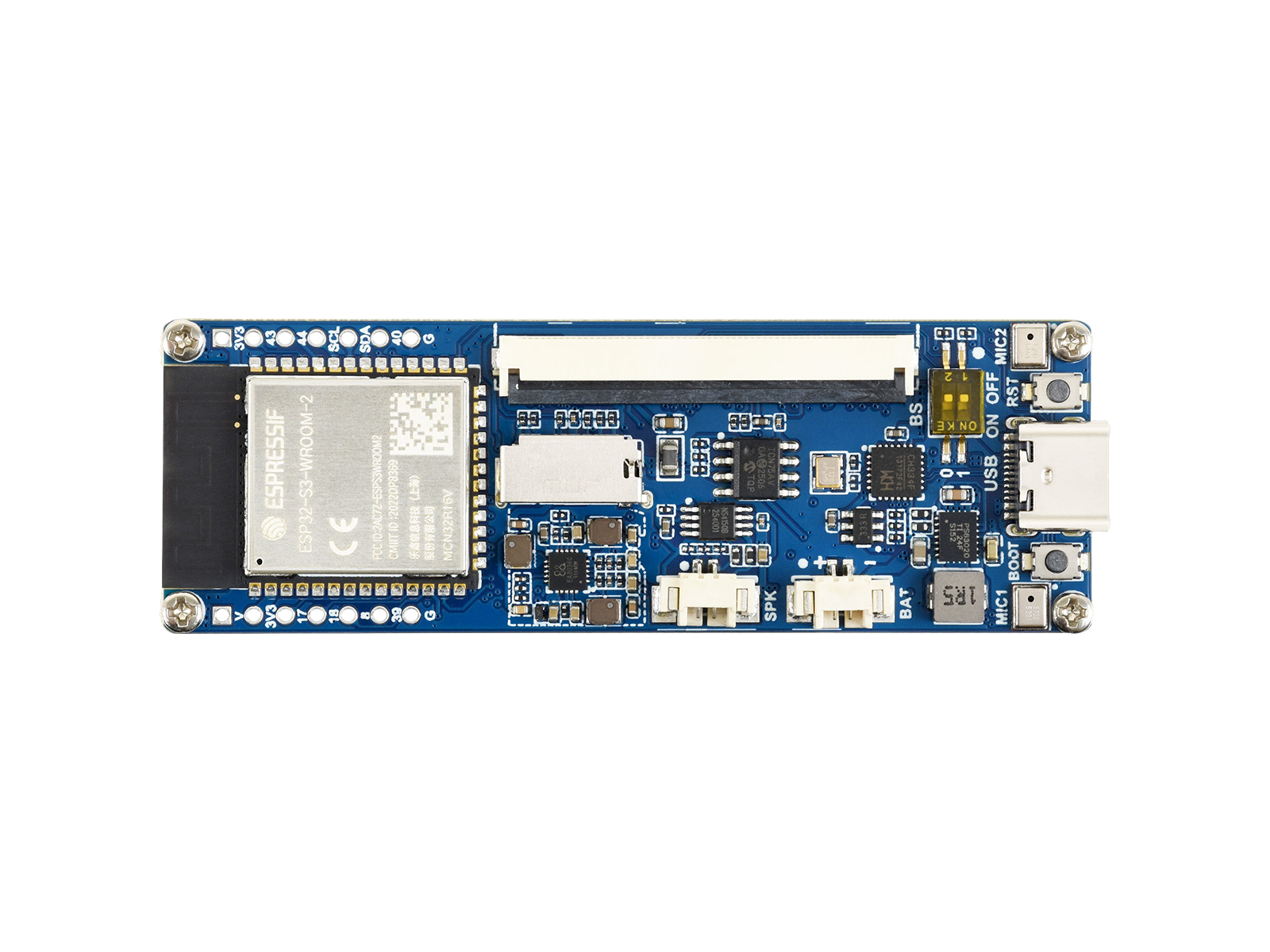

资源简介
- ESP32-S3-WROOM-2-N32R16V
Xtensa 32 位 LX7 双核处理器，Wi-Fi 和蓝牙 Soc，240MHz 运行频率，同时集成 32MB Flash 与 16MB PSRAM
- TPS63020DSJR
DC/DC 升压芯片
- EA3036CQBR
电源管理芯片
- USB HUB 芯片
- USB 转串口芯片
- ES8311 DAC 音频编码芯片
高性能低功耗音频数模转换器
- ES7210 ADC 音频解码芯片
高性能低功耗音频模数转换器，支持多路麦克风输入
- NS4150B
音频功率放大器芯片
- ETA6098
电池充放电管理芯片
- MX1.25 2PIN 锂电池接口
用于连接锂电池

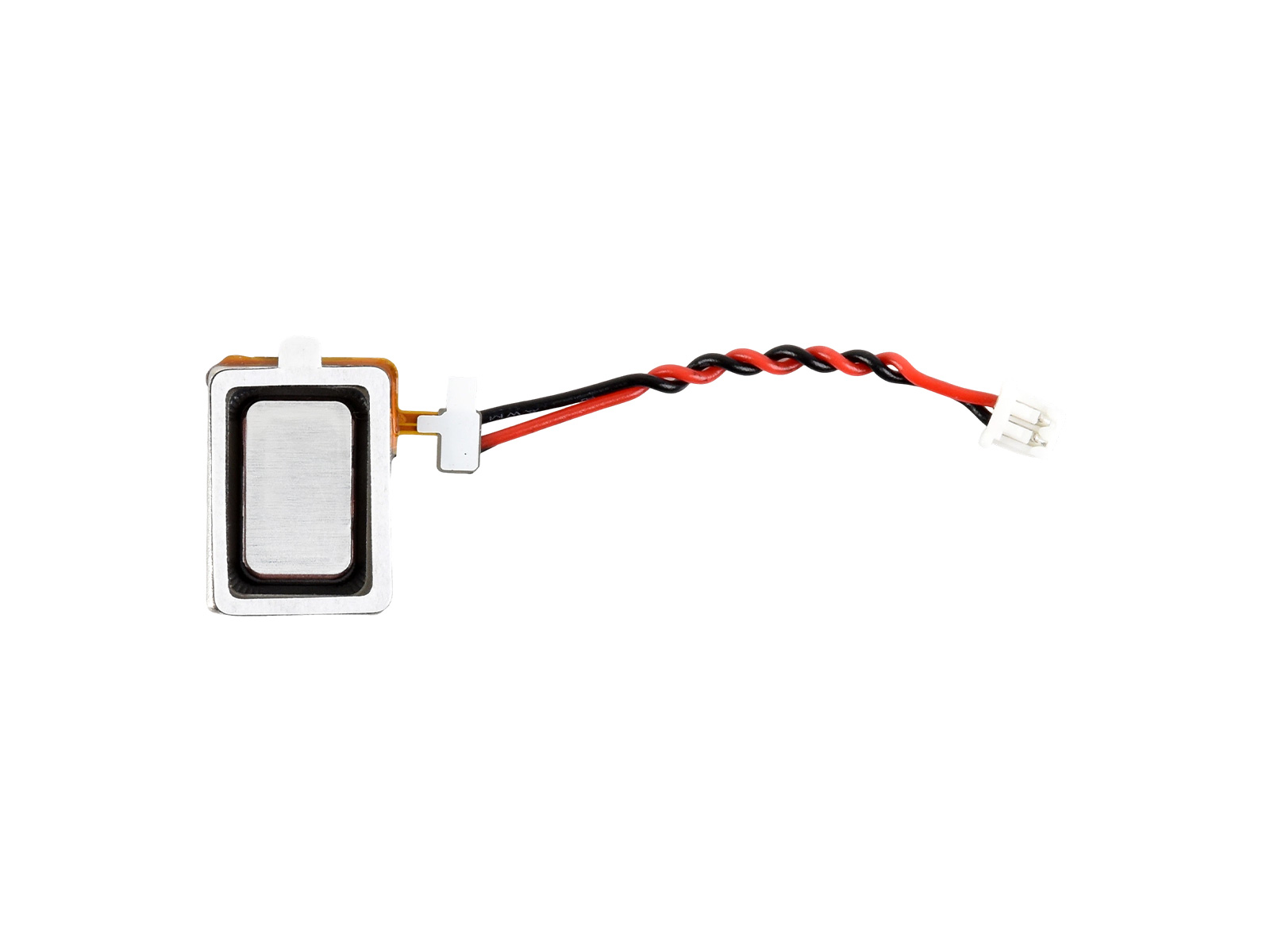

- MX1.25 2PIN 扬声器接口
音频输出信号，外接扬声器
- Micro SD 卡槽
使用时需要将 SD 卡格式化为 FAT32
- BOOT 按键
按住 BOOT，重新上电可以进入下载模式
- Reset 复位按键
- Type-C 接口
ESP32-S3 USB 接口，可用于烧录程序和日志打印
- 麦克风

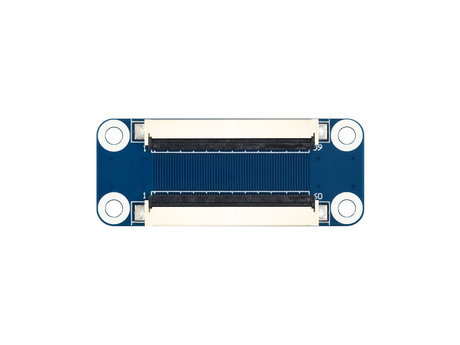

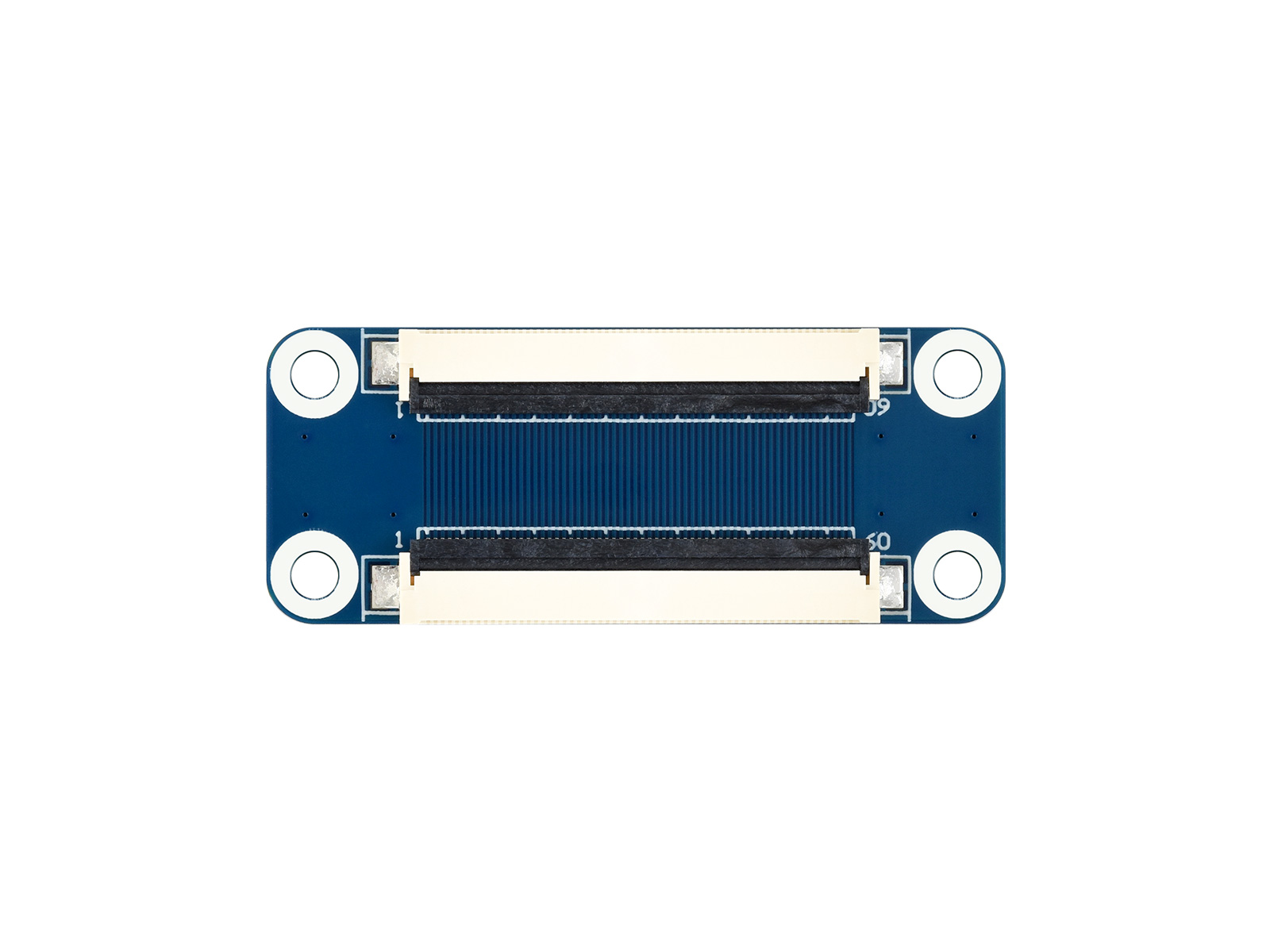

- 墨水屏驱动接口

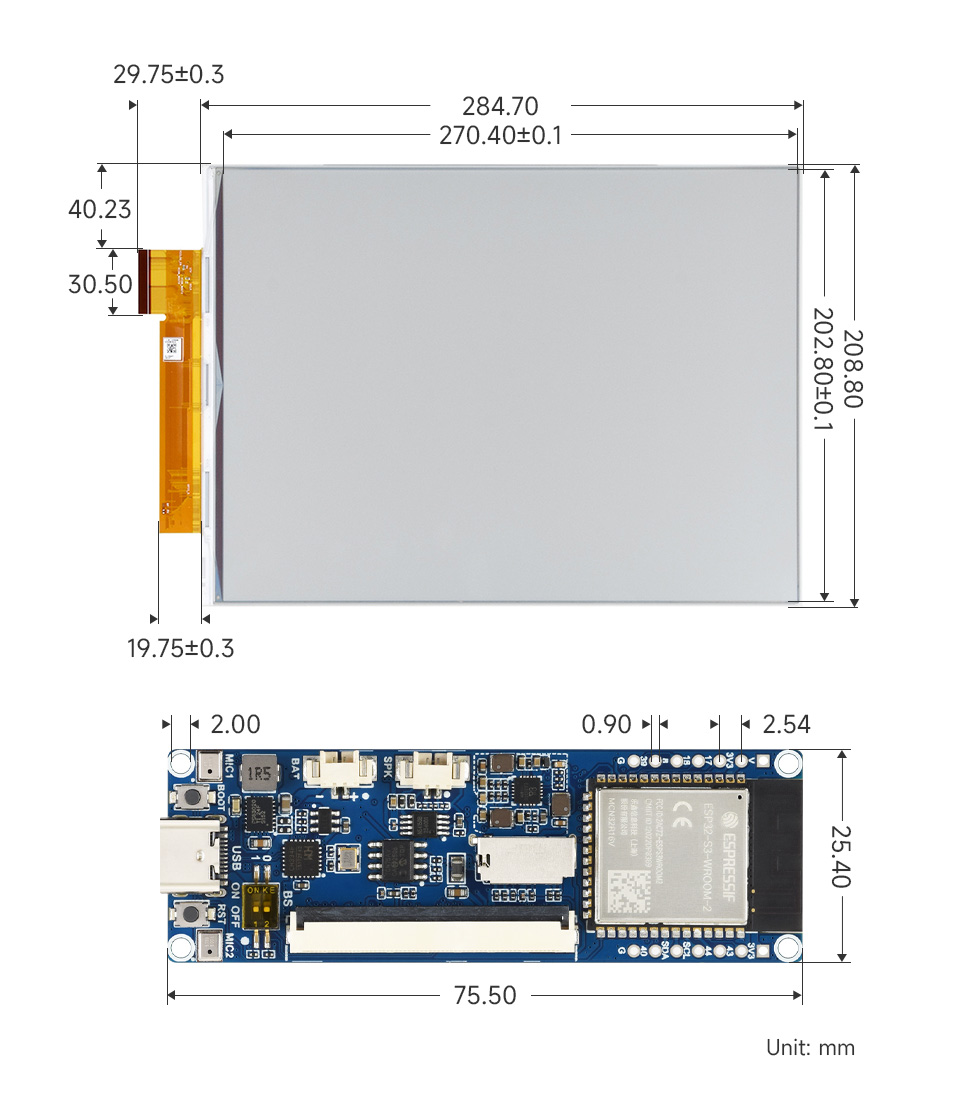

产品尺寸
