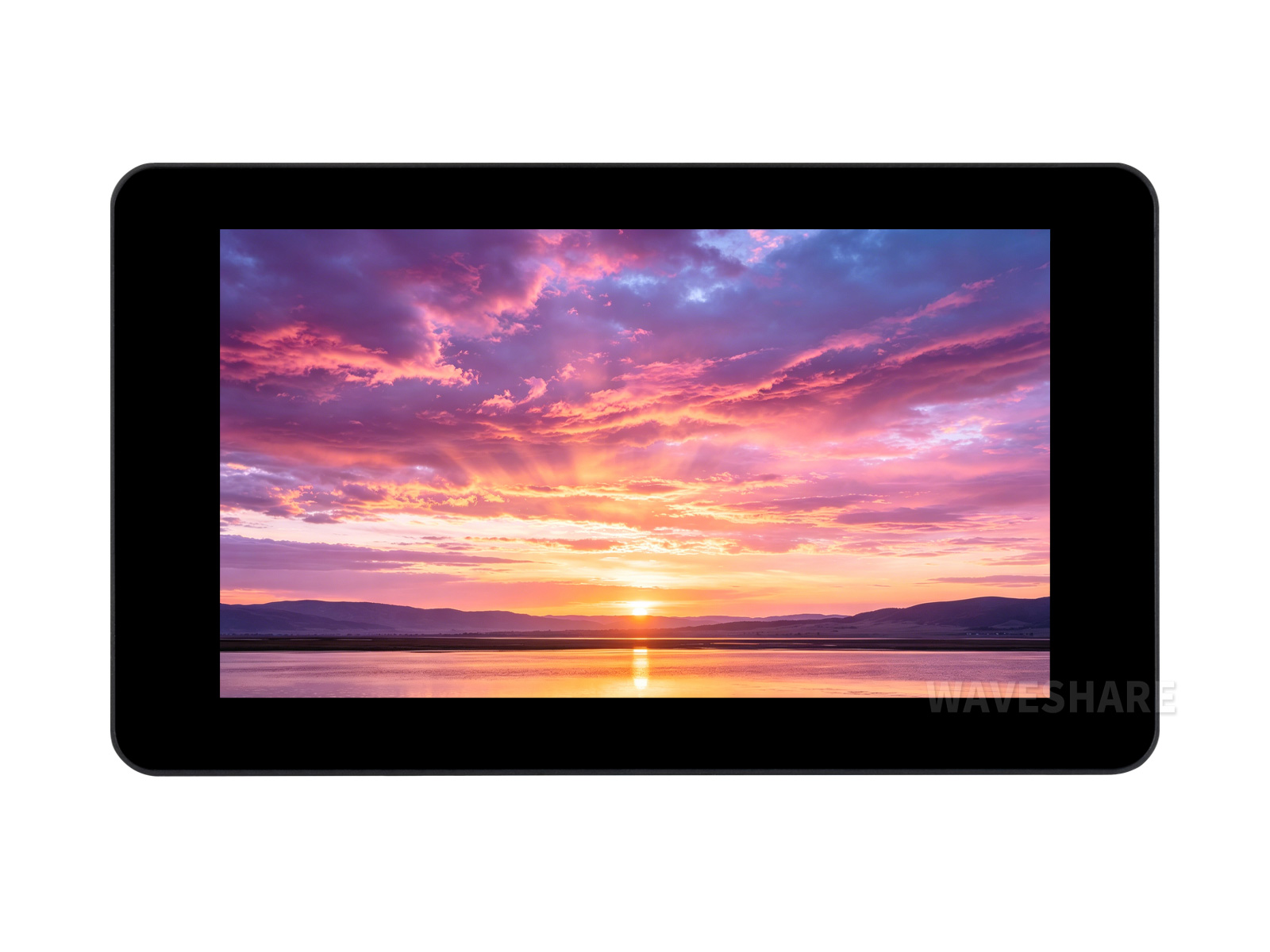

ESP32-S3 7英寸LCD智能语音触控屏开发板 800×480分辨率 五点触摸 IPS显示面板 支持2.4GHz Wi-Fi和BLE 5

内置 512KB SRAM 和 384KB ROM，叠封 32MB Flash 和 16MB PSRAM，65K 彩色，板载 RTC 芯片和电池座
价格
原价
型号
ESP32-S3-Touch-LCD-7C-BOX-CN
SKU
34895
品牌
Waveshare
版本选择
常规版 升级版 (带锂电池)
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车 立即购买

ESP32-S3
7 英寸智能语音触控屏开发板

集成电容触控、高清 LCD 与音频编解码芯片

支持语音播放与录音功能，打造更智能的人机交互体验

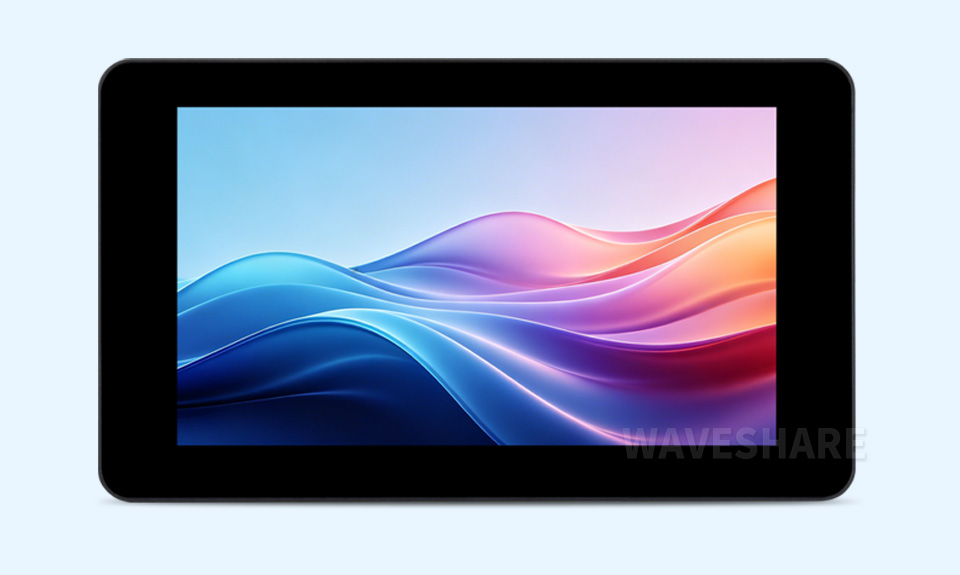

ESP32-S3 7 英寸电容触控屏开发板的首图界面 ESP32-S3 7英寸触控开发板核心卖点，集成 WiFi 蓝牙音频支持 5点 触控

版本选择

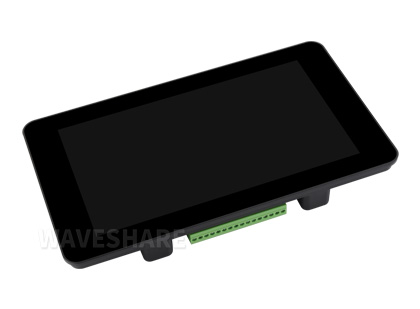

ESP32-S3-Touch-LCD-7C-BOX 常规版开发板展示

常规版

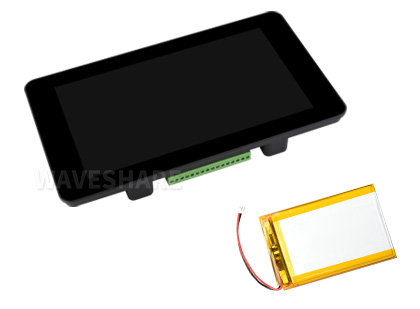

ESP32-S3-Touch-LCD-7C-BOX 升级版带锂电池版本展示

升级版 (带锂电池)

产品特性

ESP32-S3-Touch-LCD-7C-BOX 集成 7 英寸电容触控屏与音频模块，支持小智 AI 语音交互与 LVGL 图形界面，集显示、触控与语音于一体，轻松打造智能人机交互终端。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和低功耗蓝牙 (Bluetooth 5 LE)，板载天线
  • 内置 512KB SRAM 和 384KB ROM，叠封 32MB Flash 和 16MB PSRAM
  • 板载 7 英寸 LCD 电容触控屏，800 × 480 分辨率，65K 彩色
  • 支持 I2C 接口控制电容触摸，5 点触控，支持中断
  • 板载 ES8389 音频编解码芯片及 ES7210 回声消除电路
  • 板载稳压芯片，支持 7 ~ 36V 宽电压供电
  • 板载 RTC 芯片和电池座，安装电池后，断电时时间不丢失
  • 板载 BQ27220 电量计，可实时监测电池容量
  • 板载 I2C 接口、Micro SD 卡座、PH2.0 电池接口
  • 外置 LED 指示灯，方便查看电源跟电池充电状态，还包含 STA 自定义状态灯
  • 支持灵活时钟，模块电源单独设置等精确控制，实现多场景低功耗模式

IPS 显示面板

优质的显示性能，可视角度为 170°

ESP32-S3 7英寸开发板IPS显示面板，170°广可视角度展示

支持 AI 语音交互

无需繁琐组装与接线步骤，快速接入小智 AI

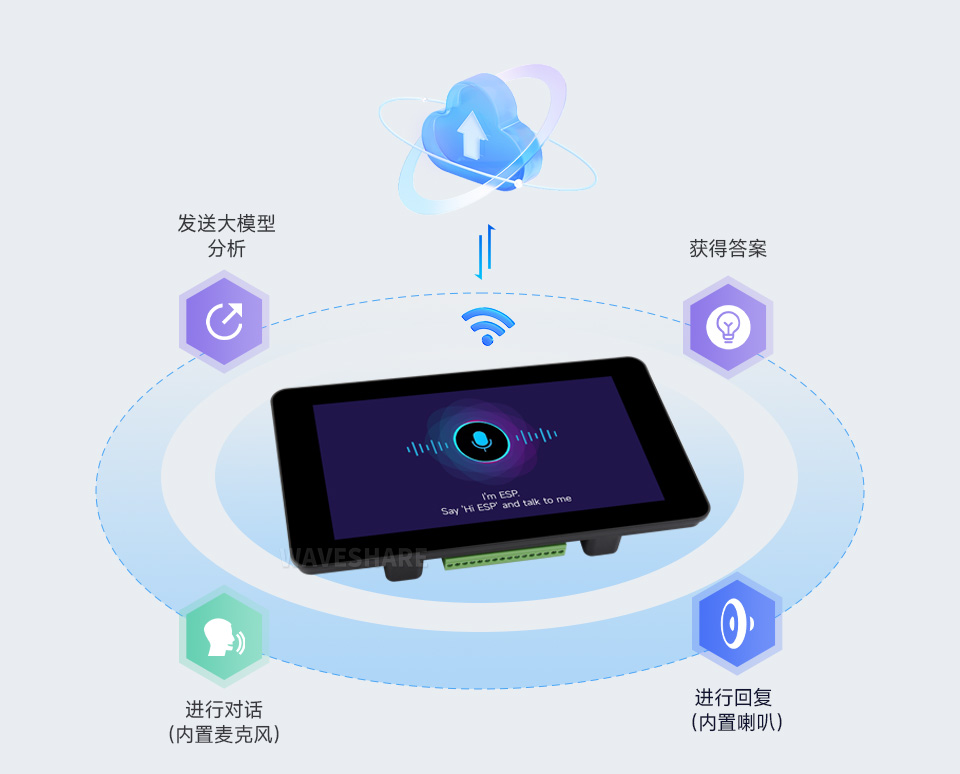

ESP32-S3 7英寸触控开发板小智AI语音交互流程示意图
ESP32-S3智能触控屏开发板AI语音交互智能家居应用展示

应用场景

ESP32-S3 7 英寸电容触控屏开发板的应用场景，分别介绍了HMI人机界面场景，和智能家居控制终端场景 ESP32-S3 7 英寸电容触控屏开发板，分别介绍了HMI人机界面场景，和智能家居控制终端场景

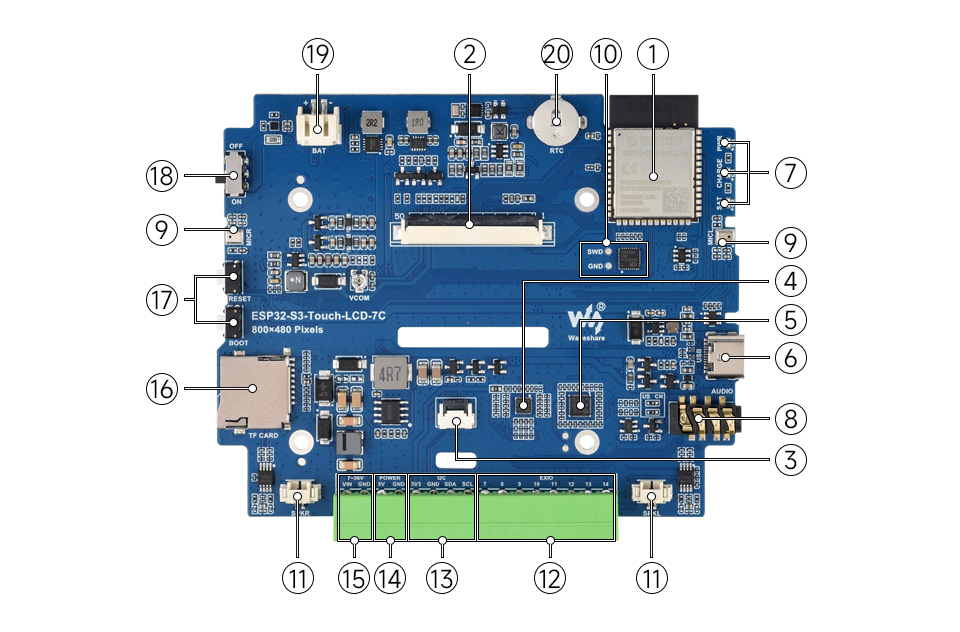

资源简介

ESP32-S3 7 英寸电容触控屏开发板资源简介
  1. ESP32-S3-WROOM-2-N32R16 模组

    集成 2.4GHz Wi-Fi 和蓝牙 5，双核最高主频 240MHz，内置 32MB Flash 和 16MB PSRAM

  2. 7 英寸显示屏接口

    用于连接 LCD 显示屏

  3. 屏幕触摸接口
  4. ES8389 音频编解码器

    用于音频信号的采集、处理与输出

  5. ES7210 音频采集芯片

    用于麦克风音频采集，实现模拟音频信号的数字化转换

  6. USB Type-C 接口

    用于程序下载、串口通信及 5V 电源输入

  7. 状态指示灯

    PWR：电源指示灯
    CHG：锂电池充电指示灯
    STA：自定义状态灯

  8. 3.5mm 音频接口

    用于连接耳机或有源音箱，默认美标，可通过电阻切换成国标，带麦克风

  9. 双阵列麦克风

    用于语音采集和语音识别应用

  1. 板载 IO 扩展控制器
  2. 双 MX1.25 喇叭接口
  3. 扩展 IO 引脚

    用于连接外部传感器和功能模块

  4. I2C 引脚
  5. 5V 电压输出引脚

    用于为外部设备供电

  6. 7 ~ 36V DC 电源输入接口

    支持宽电压直流供电

  7. Micro SD 卡座
  8. BOOT/RESET 按键

    用于进入烧录模式和复位

  9. 电池开关

    用于控制锂电池供电的接通与断开

  10. 锂电池 PH2.0 接口
  11. RTC 电池座

    支持 CR927 纽扣电池，用于 RTC 实时时钟掉电保持

应用示例

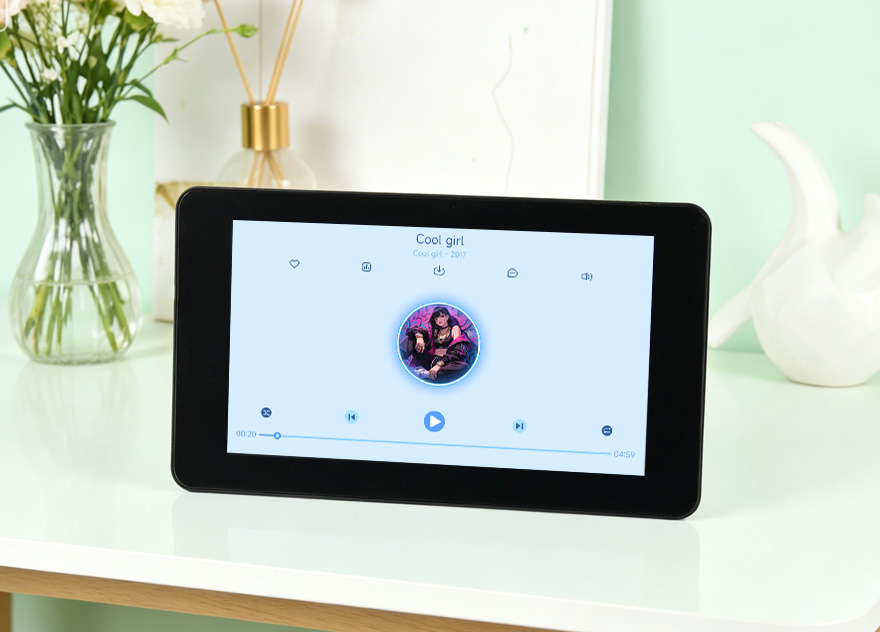

ESP32-S3 7英寸触控开发板音乐播放应用效果展示

产品尺寸

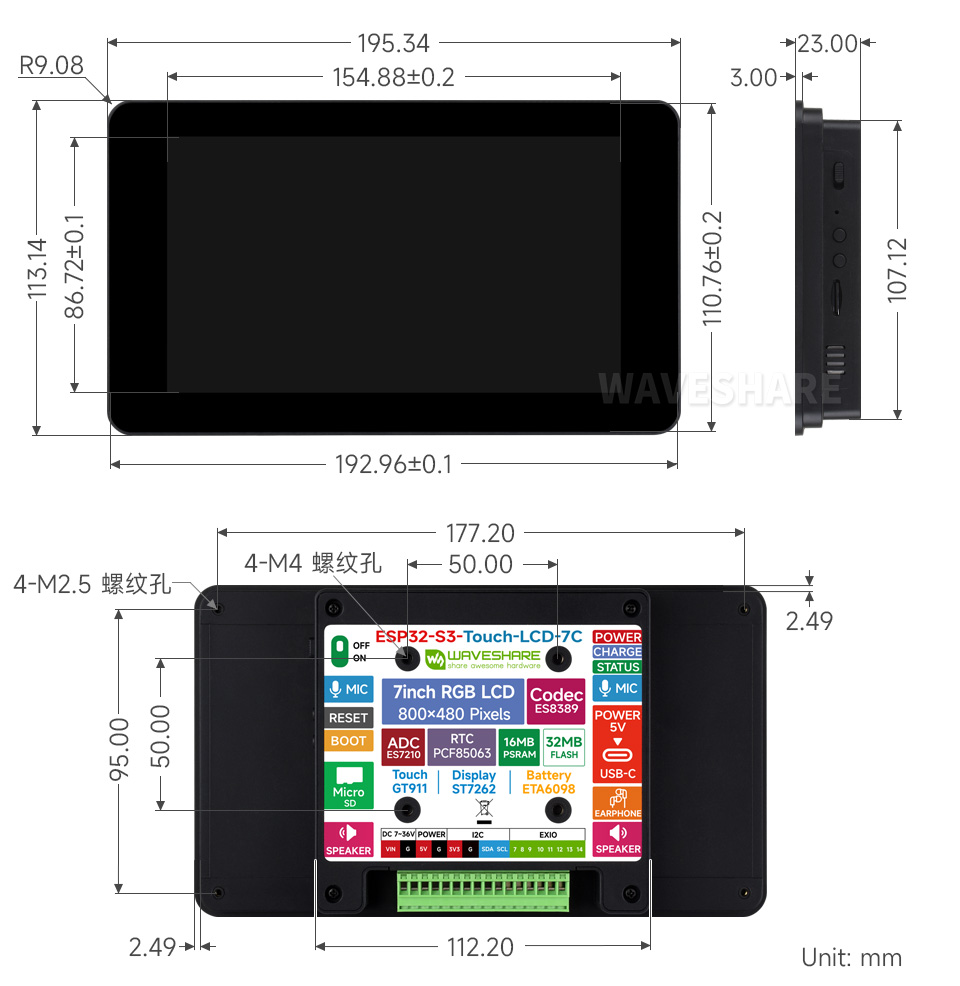

ESP32-S3 7 英寸电容触控屏开发板产品尺寸

ESP32 音频显示屏选型表

产品型号 显示屏 板载资源 引出接口
分辨率 接口 显示 触摸 IMU RTC SD 蜂鸣器 喇叭 麦克风 电池接口 天线
RGB LCD 屏
ESP32-S3-Touch-LCD-4.3C
ESP32-S3-Touch-LCD-4.3C 		800 × 400 RGB ST7262 GT911 - - I2C \ 宽电压 IO
ESP32-S3-Touch-LCD-7C
ESP32-S3-Touch-LCD-7C 		800 × 400 RGB ST7262 GT911 - - I2C \ 宽电压 IO
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.06
ESP32-S3-Touch-AMOLED-2.06 		410 × 502 QSPI CO5300 FT3168 - I2C，UART，USB 触点
ESP32-C6-Touch-AMOLED-2.06
ESP32-C6-Touch-AMOLED-2.06 		410 × 502 QSPI CO5300 FT3168 - I2C，UART，USB 触点
LCD 屏
ESP32-S3-Touch-LCD-3.5
ESP32-S3-Touch-LCD-3.5 		320 × 480 SPI ST7796 FT6336 - 32PIN 接口，摄像头接口


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/ESP32-S3-Touch-LCD-7C-BOX



配置清单

  1. ESP32-S3-Touch-LCD-7C-BOX × 1

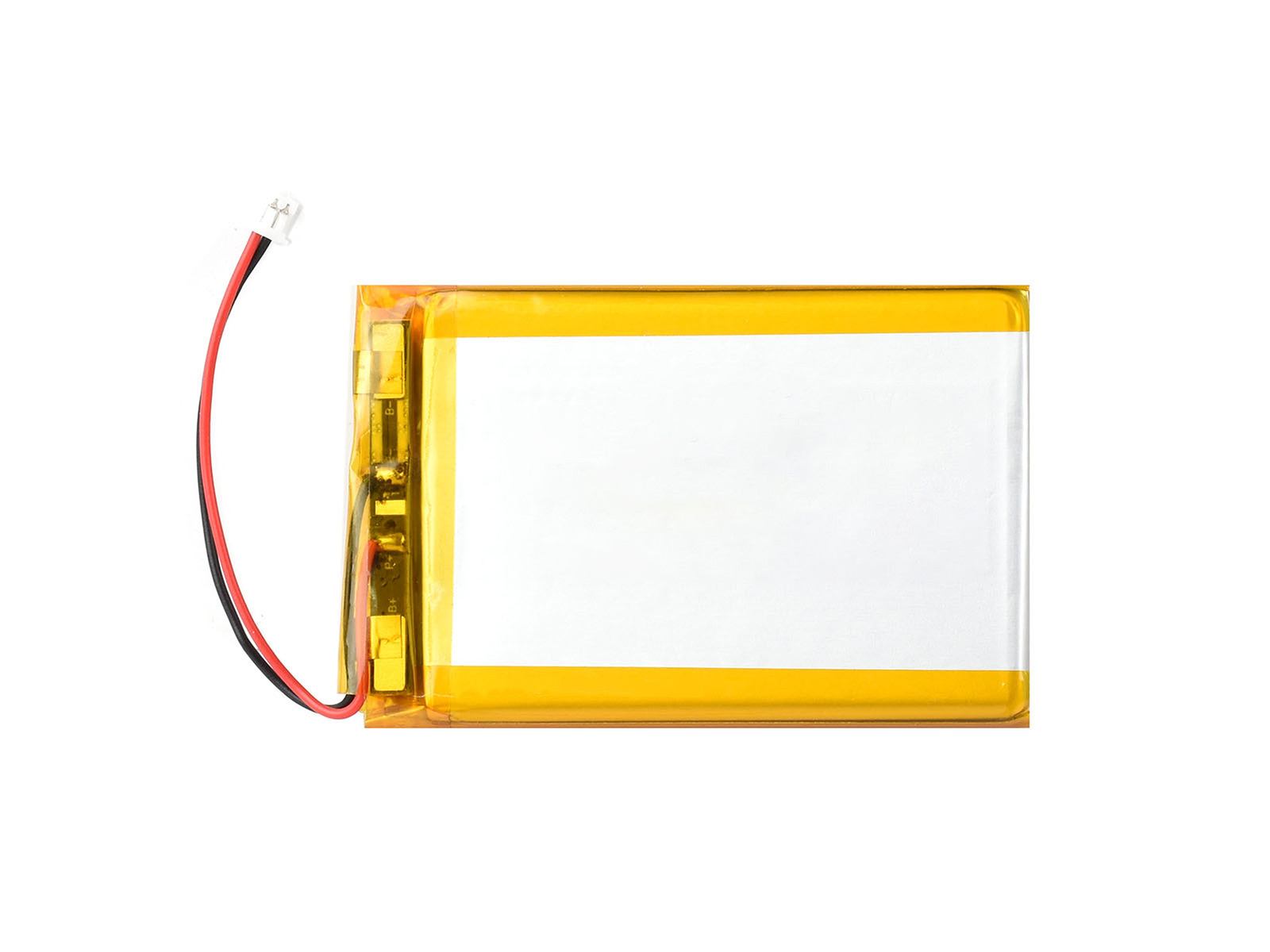

  2. 3.7V 1500mA 锂电池 × 1
