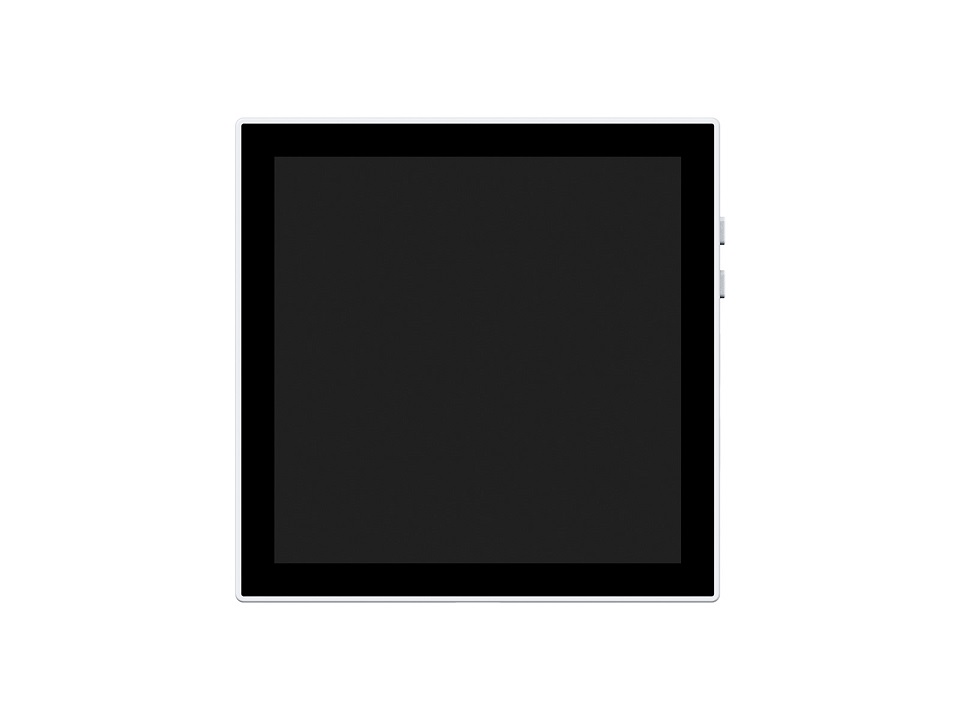

ESP32-S3 智能 86 盒
基于 ESP32-S3 的智能 86 盒，支持二次开发
赋能智慧生活与工业物联，让场景化控制一触即达
产品特性
本产品是一款搭载了 ESP32-S3 2.4GHz Wi-Fi 和 BLE 5 模组的开发板，集成 16MB Flash 和 8MB PSRAM。板载 4 英寸 480 × 480 分辨率 RGB 接口的 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序。结合多种外设接口，可快速开发 ESP32-S3 的 HMI，适用于智能中控面板、家庭网关、智能交互面板、工业控制以及智能灯控等应用场景。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 4 英寸 LCD 屏，480 × 480 分辨率，65K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控
- 支持灵活时钟、模块电源单独设置等精准控制，实现多场景低功耗模式

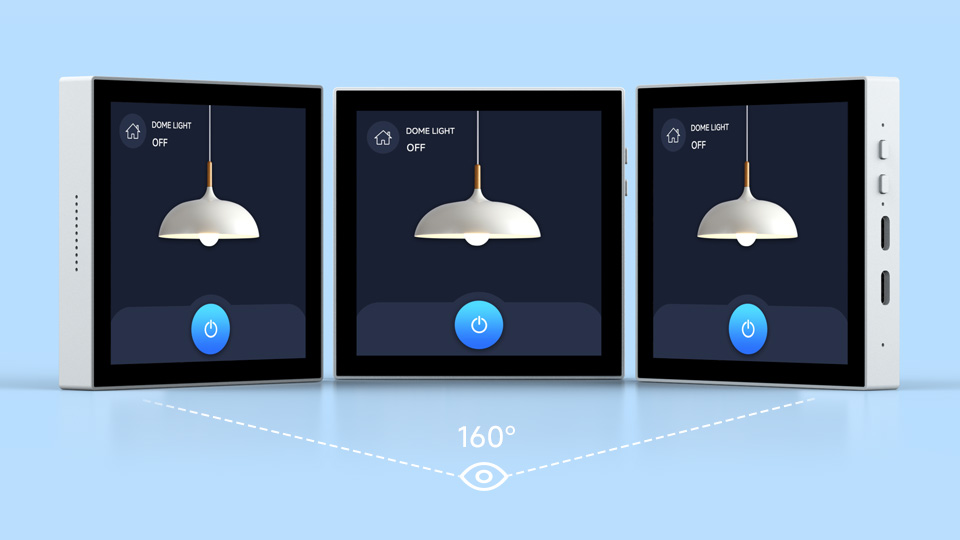

IPS 显示面板
出色的显示性能，可视角度 160°

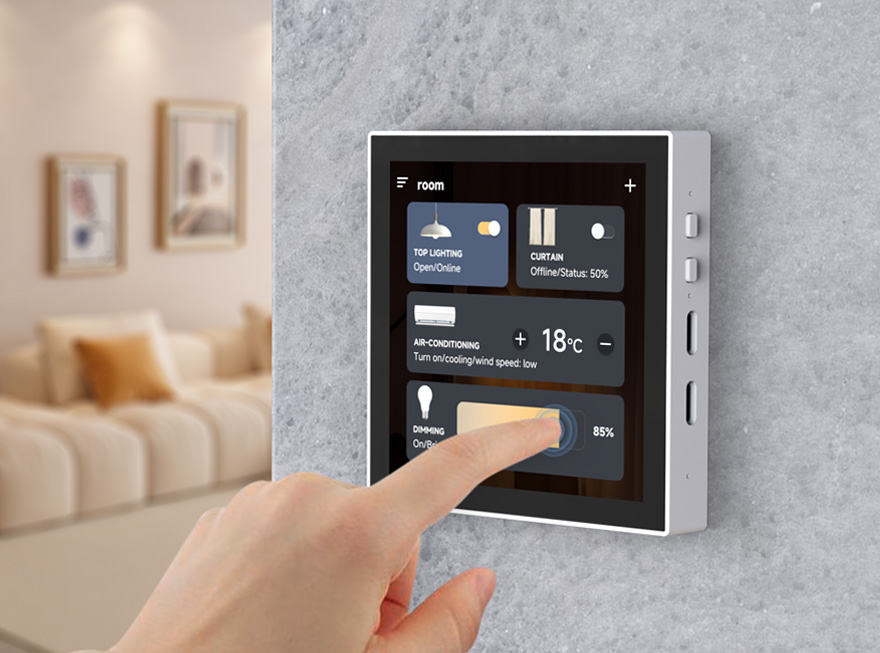

电容式 5 点触控屏
轻轻触控，所见即所得，灵活操作，畅享多点 UI 交互
通过 I2C 信号引出触摸功能，支持 5 点触摸
Wi-Fi 和蓝牙模块
板载天线，支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)

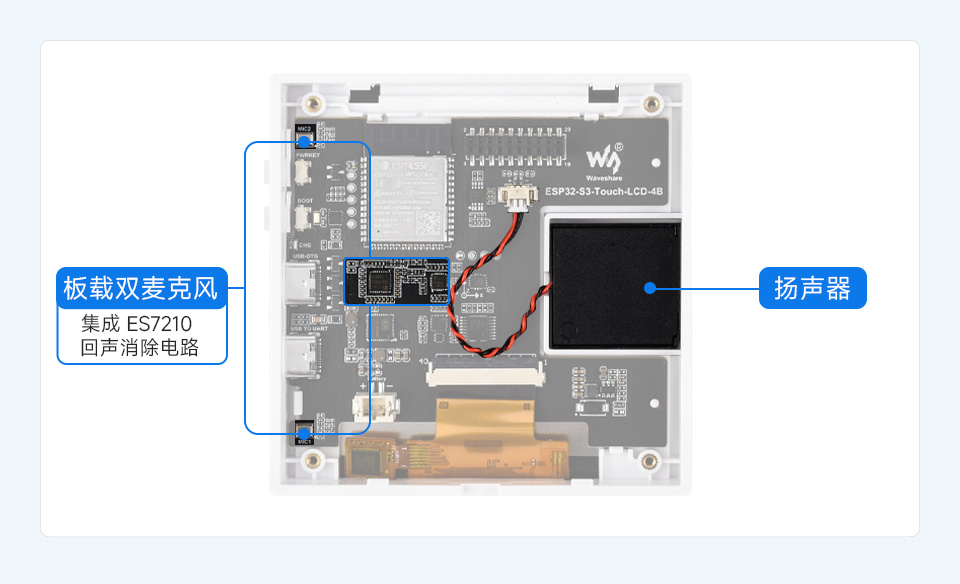

音频输入输出
板载 ES8311 音频编解码芯片及 ES7210 回声消除电路
满足日常音频应用场景
支持 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型
应用场景
智慧开关
HMI 人机界面
智能家居终端

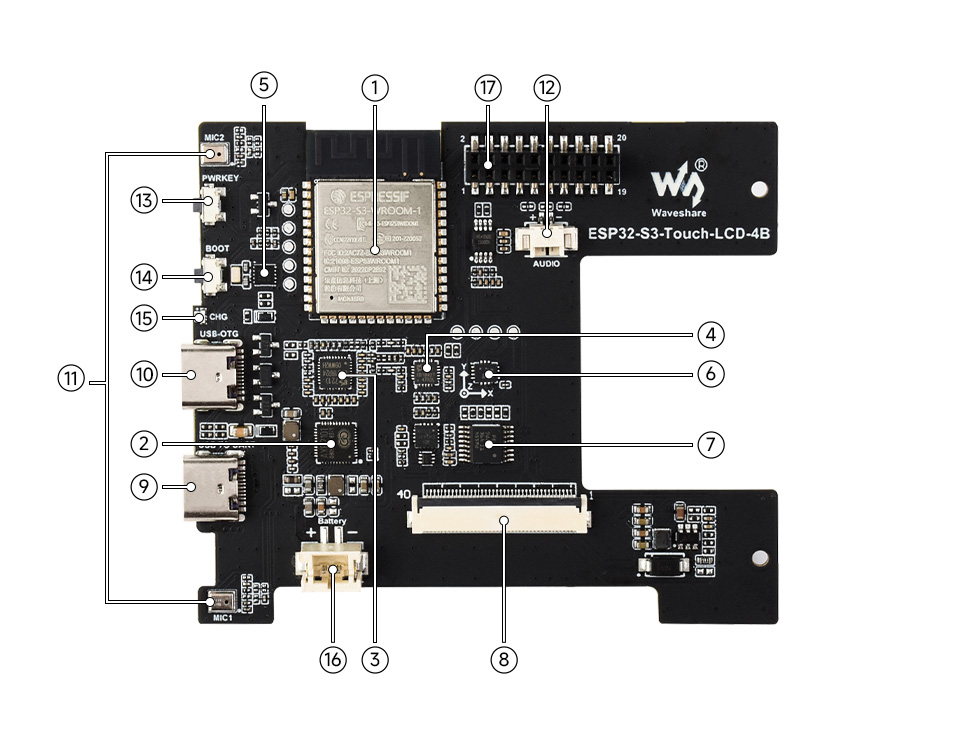

资源简介
-
ESP32-S3-WROOM-1-N16R8 模组
Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash
-
AXP2101
高集成度的电源管理芯片
-
ES7210 回声消除算法芯片
可用于消除回声，提高音频采集准度
-
ES8311 低功耗音频编解码芯片
用于处理音频编码、解码
-
PCF85063
RTC 时钟芯片
-
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
-
TCA9554PWR
IO 扩展芯片
-
LCD 接口
连接 4 寸 RGB 显示屏
-
Type-C 接口 USB TO UART
可用于供电与程序烧录、调试
-
USB Type-C 接口
ESP32-S3 USB 接口，用于供电、烧录程序和日志打印
-
贴片麦克风
麦克风输入及回声消除
-
扬声器
MX1.25 2P 连接器，支持 8Ω 2W 喇叭
-
PWRKEY 电源按键
可控制电源通断，支持自定义功能
-
BOOT 按键
用于设备启动和功能调试
-
CHG LED 灯
锂电池充电指示灯
-
PH2.0 锂电池接口
PH2.0 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
-
扩展接口 (2.0mm 间距)
可用于外接 IO
产品尺寸
