ESP32-S3
1.75 英寸 AMOLED 开发板

内置 CO5300 显示驱动芯片和 CST9217 电容触摸芯片

ESP32-S3 2.8 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，262K彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

版本选择

以下版本均带有触控功能

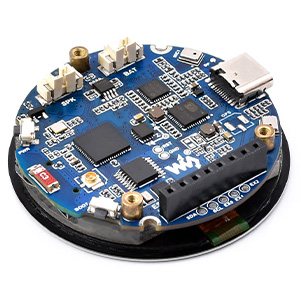

ESP32-S3 2.8 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

不带外壳版本

带外壳版本

带 GPS 版本

AMOLED 屏幕参数

显示面板	AMOLED	显示尺寸	1.75 英寸
显示分辨率	466 × 466 pixels	显示颜色	16.7M
显示亮度	700 cd/㎡	对比度	100000:1
通信接口	QSPI	驱动 IC	CO5300
触控	支持	触控 IC	CST9217

产品特性

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.75 英寸电容高清 AMOLED 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片和回声消除电路等外设，方便开发并嵌入到产品中。

搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
板载 1.75 英寸电容触摸高清 AMOLED 屏，466 × 466 分辨率，16.7 M 彩色，能清晰地显示彩色图片
内置 CO5300 驱动芯片和 CST9217 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
配备双数字麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，实现不间断供电
板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
板载 3.7V MX1.25 锂电池充放电接口
板载 8PIN 2.54mm 间距排母，引出 3 个 GPIO、1 路 UART，预留 I2C 和 3 个拓展 IO 焊盘，可供外接设备和调试使用，灵活配置外设功能
板载 Micro SD 卡槽，可灵活地扩展存储和快速进行数据传输，适用于数据记录和媒体播放，简化了电路设计
采用 AXP2101，可高效地进行电源管理，支持多电压输出，集成充电与电池管理功能，同时优化了电池寿命
使用 AMOLED 屏幕，具有更高的对比度、更广的视角、丰富的色彩和快速响应时间，视觉效果更优秀，同时具备纤薄设计、低功耗和灵活性等优点

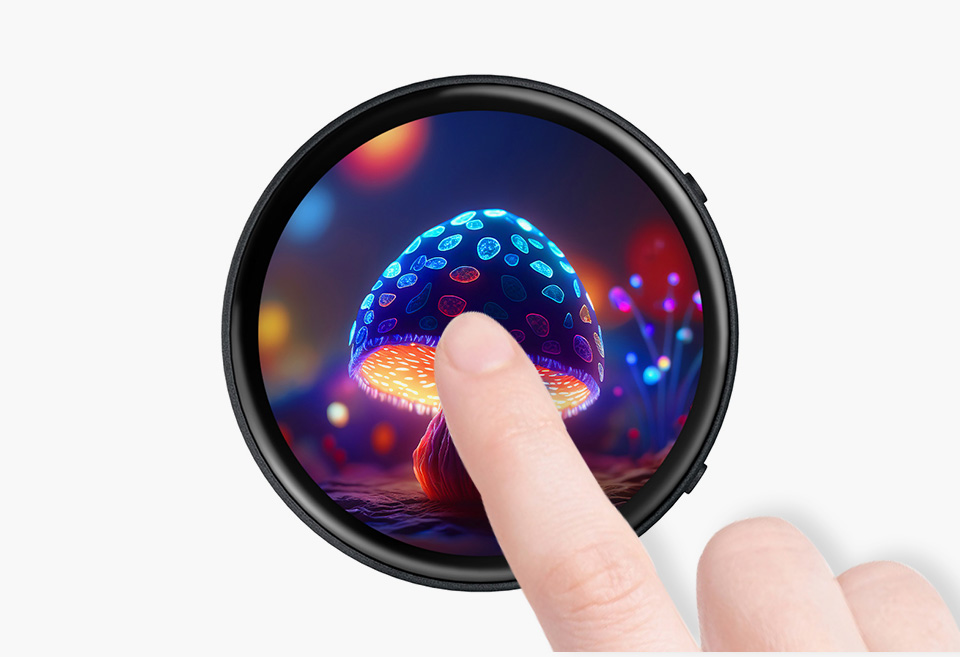

小巧面板触摸更多可能

适用于各种智能设备开发，实现人机交互功能，可接入电池独立运行

三个ESP32-S3 2.8 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

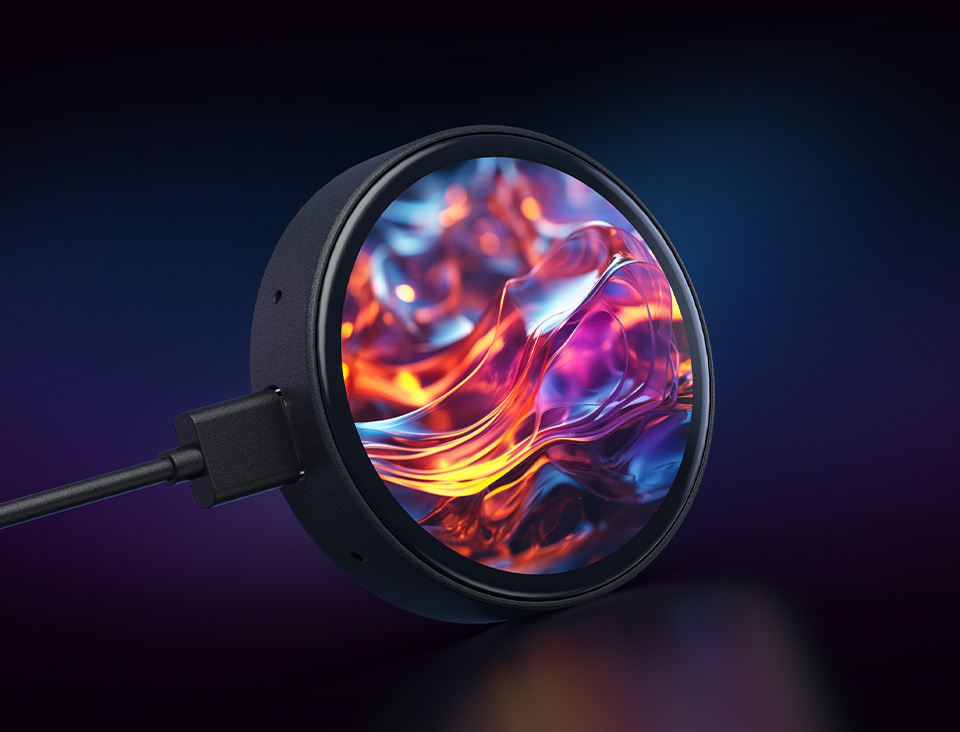

采用 AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动

178° 广视角

出色的显示性能，16.7M 彩色，可视角度广

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

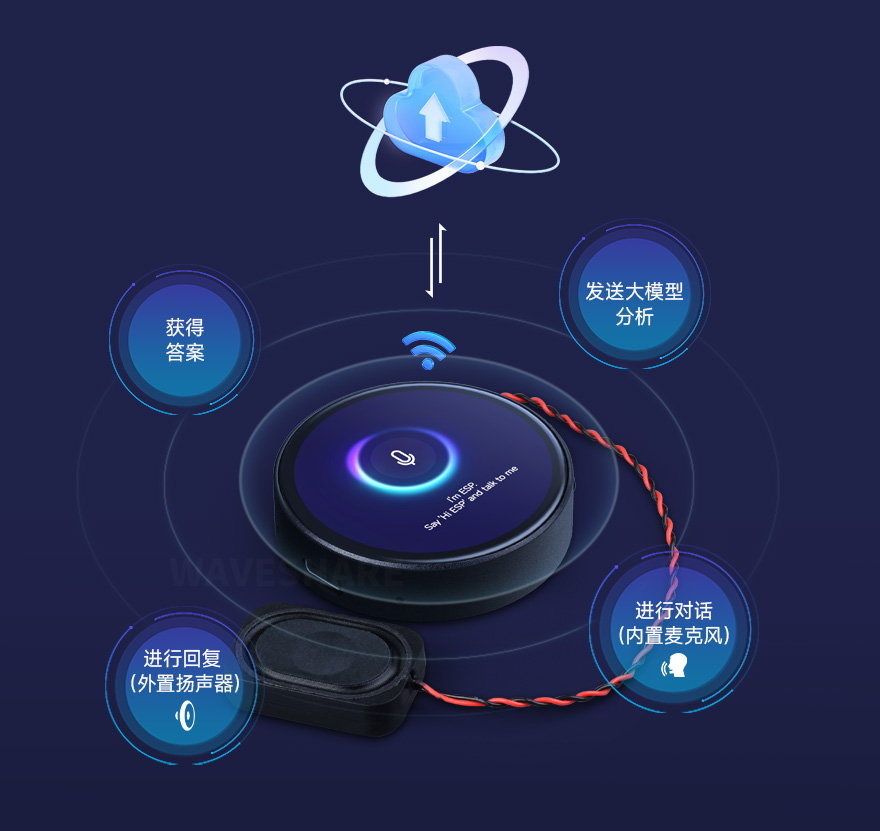

支持 AI 语音交互

支持小智 AI，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型

支持 ESP-IDF，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

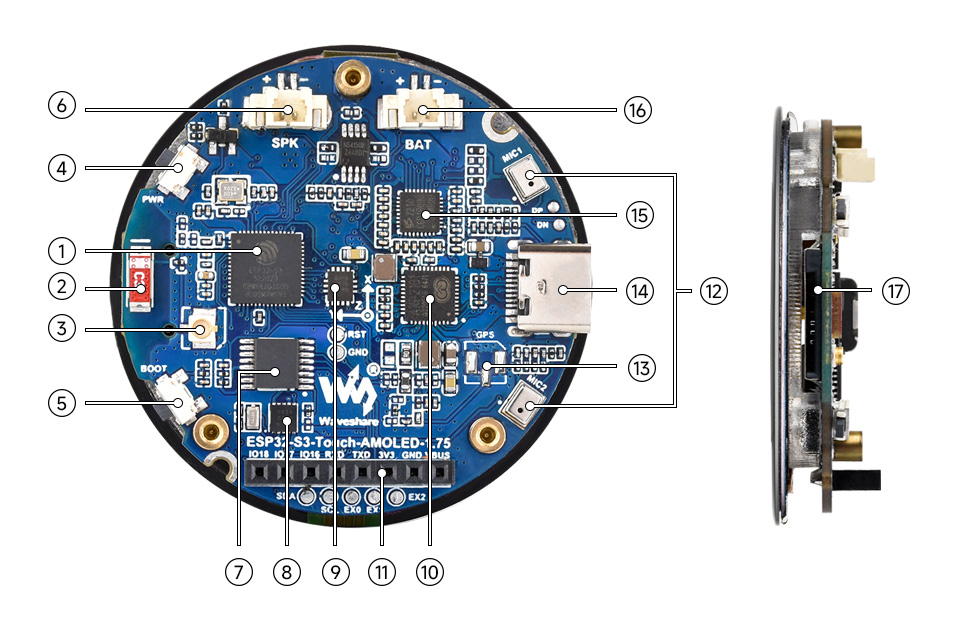

资源简介

ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
板载 IPEX 1 代天线座
通过切换电阻可选择外接天线
PWR 电源按键
可控制电源通断，支持自定义功能
BOOT 按键
用于设备启动和功能调试
MX1.25 2P 扬声器接口
MX1.25 2P 连接器，可用于接入扬声器
TCA9554
IO 拓展芯片，拓展 IO
PCF85063
RTC 时钟芯片
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

AXP2101
高集成度的电源管理芯片
2.54mm 间距 8PIN 排母
方便外接调试或连接传感器
双麦克风设计
配合回声消除电路，能够更高质量地采集音频

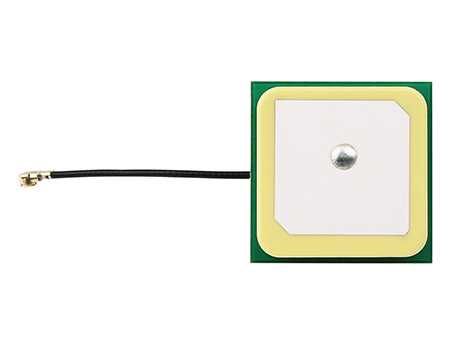

IPEX 1 代 GPS 天线座
带 GPS 版本内置 LC76G 模组，外接 GNSS 陶瓷天线
Type-C 接口
ESP32-S3 USB 接口，用于烧录程序和日志打印
ES7210 回声消除算法芯片
回声消除算法芯片，可用于消除回声，提高音频采集准度
MX1.25 锂电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

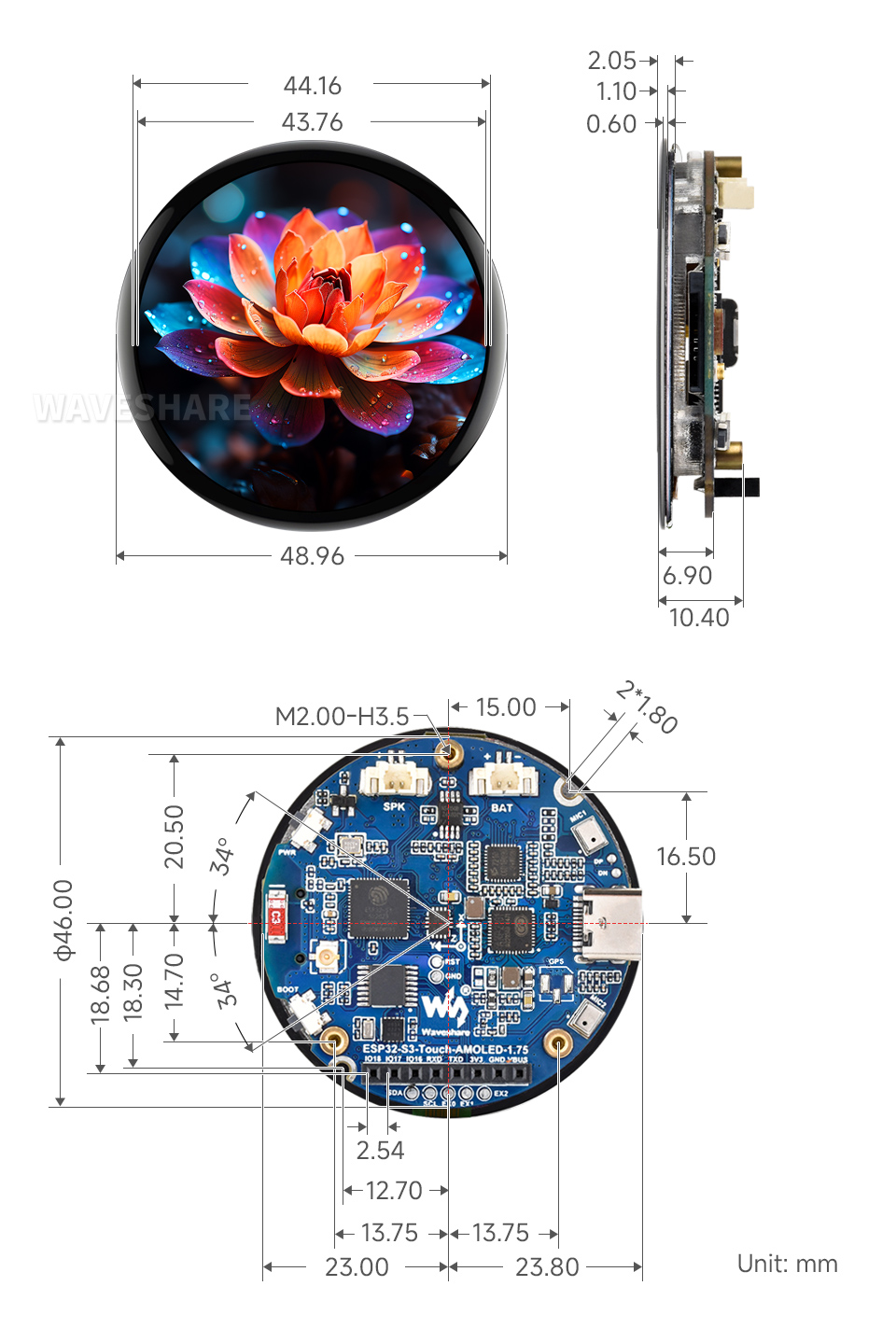

产品尺寸

不带外壳版本

带外壳版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	466 × 466	QSPI	CO5300	CST9217				-					I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	466 × 466	QSPI	CO5300	CST9217				-					I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	280 × 456	QSPI	CO5300	FT3168		-		-	-	-			22PIN排针接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART，USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	320 × 480	QSPI	AXS15231B	AXS15231B				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	170 × 320	SPI	ST7789	CST816		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	170 × 320	SPI	ST7789	无		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	170 × 320	SPI	ST7789	CST816		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	170 × 320	SPI	ST7789	无		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-C6-Touch-LCD-1.69	240 × 280	SPI	ST7789V2	CST816T			-	-					引出接口 USB，I2C，UART， GPIO触点
ESP32-C6-LCD-1.69	240 × 280	SPI	ST7789V2	无			-	-					引出接口 USB，I2C，UART， GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN接口
ESP32-S3-Touch-LCD-1.47	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-	-			22PIN排针接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-LCD-1.47B	172 × 320	SPI	ST7789	无		-		-	-	-			18PIN排针接口
ESP32-C6-Touch-LCD-1.47	172 × 320	SPI	JD9853	AXS5106L		-		-	-	-			22PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
