ESP32-S3 SIM7670G 4G开发板 支持LTE Cat-1/WiFi/蓝牙/GNSS定位 全球通多频段 4G随身WiFi 带摄像头/天线/18650电池

板载多种外设接口,支持Windows/Linux拨号上网、太阳能板/USB口充电、图像识别、云平台
价格
原价
型号
ESP32-S3-SIM7670G-4G
SKU
26632
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

SIM7670G (全球通多频段 Cat-1) A7670E (多国多频段 Cat-1/2G)
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚,我们亦不对以上国家提供该产品或模组的任何技术支持。

ESP32-S3 SIM7670G 4G 开发板

基于 ESP32-S3,集成 SIM7670G 4G 模组、摄像头、Micro SD 等多种外设和接口

适用于 4G WiFi 网关,4G 户外监控,或其他需要用到 4G/WiFi/蓝牙/GNSS 定位等功能的物联网应用

ESP32-S3 SIM7670G 4G 开发板主图 ESP32-S3 SIM7670G 4G 开发板主图

产品特性

本产品是一款微雪(Waveshare)设计的多功能、高性能微控制器开发板,内置 SIM7670G 4G 通讯模组、OV 通用摄像头接口、TF 卡槽、RGB 炫彩灯、18650 电池槽、测量电池电压 IC、太阳能充电接口等外设。其采用的 ESP32-S3R2 芯片集成了低功耗 WiFi 和 BLE5.0,外部 16MB Flash 和 2MB PSRAM,内置硬件加密加速器、随机数生成器、HMAC 和数字签名模块,满足物联网的安全需求。搭配 SIM7670G Cat-1 4G 通讯模组,可实现移动网络连接,满足物联网、移动设备、户外监控、智能家居等领域的低功耗需求。

  • 采用 ESP32-S3R2 为主芯片,搭载高性能 Xtensa® 32 位 LX7 双核处理器,主频高达 240MHz
  • 集成 512KB SRAM、384KB ROM、2MB PSRAM、16MB Flash 存储器
  • 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信,具有优越的射频性能
  • 搭载 SIM7670G 蜂窝模组,支持 4G Cat-1 上网、GNSS 定位等功能
  • 板载 USB 切换 IC 和设置开关,可切换为 SIM7670G 的 USB 口使用,可用于接入电脑拨号上网或调试蜂窝模组
  • 板载锂电池充电、太阳能充电、电源管理、电量测量及相关保护电路,支持 USB 和太阳能充电,可实时测量电量
  • 板载 18650 电池座,还引出 VBAT 排针引脚,可外接接入 3.7V 锂电池供电,带防反接保护
  • 板载有摄像头接口、Micro SD 卡接口、USB 口、38PIN 的排针等丰富的外设接口,可方便扩展实现各种功能
  • 板载有多路拨码开关,可用于切换摄像头和 USB 通道,避免接口冲突;也可设置部分电路电源通断,减低功耗
  • 配套有 GNSS 高精度陶瓷天线、OV2640 摄像头等外围配件,还设计有亚克力外壳,方便玩转各种应用
  • 提供完善的配套资料手册(包括教程、4G 随身 WiFi 及各种物联网等示例程序)

产品参数

通信参数
支持频段 LTE-FDD:B1,B2,B3,B4,B5,B7,B8,B12,B13,B18,B19,B20,B25,B26,B28,B66
LTE-TDD:B34,B38,B39,B40,B41
GNSS GPS、Beidou (北斗)、GLONASS、Galileo
工作参数
供电方式 USB、3.7V 锂电池、排针
供电电压 5V (USB 口 或 5V 排针)、
3.7~4.2V (18650 锂电池接口 或 VBAT 排针)
逻辑电平 3.3V

支持全球多频段 LTE Cat-1 网络

全球多频段支持,LTE Cat-1:上行可达 5Mbps,下行可达 10Mbps

ESP32-S3 SIM7670G 4G 开发板 支持多个国家频段的 LTE Cat-1 / 2G 网络

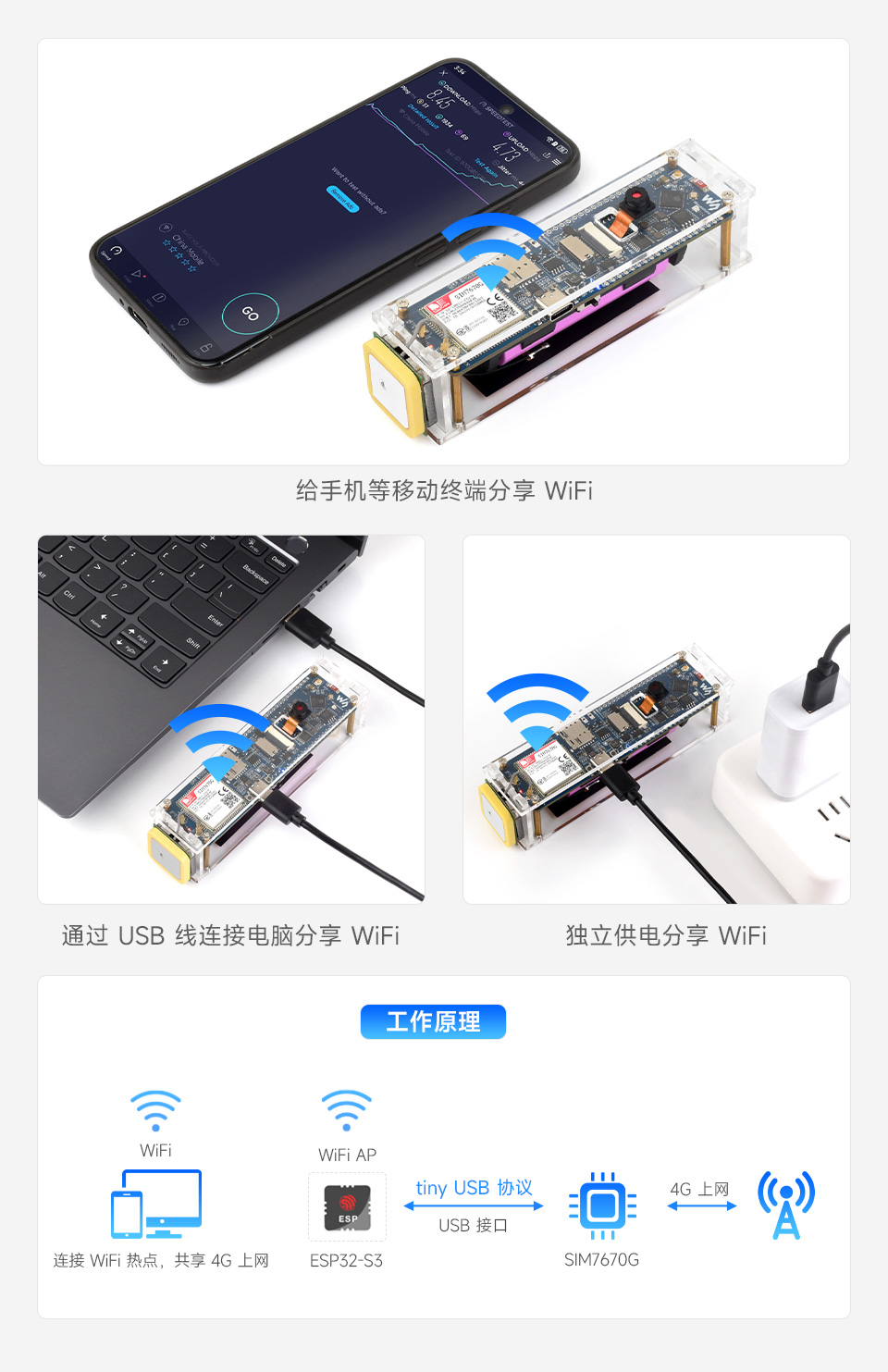

提供 4G 随身 WiFi 方案

ESP32-S3 通过 USB 连接 SIM7670G 实现 4G 上网,同时开启WiFi AP 热点,可给手机或其他 WiFi 终端,接入共享 4G 热点上网

ESP32-S3 SIM7670G 4G 开发板提供随身 WiFi、ESP32-S3 路由方案

支持图像识别

板载 24PIN 摄像头接口,配备 OV2640 摄像头
兼容 ESP32-Camera 框架,可以快速实现面部识别

ESP32-S3 SIM7670G 4G 开发板支持图像识别

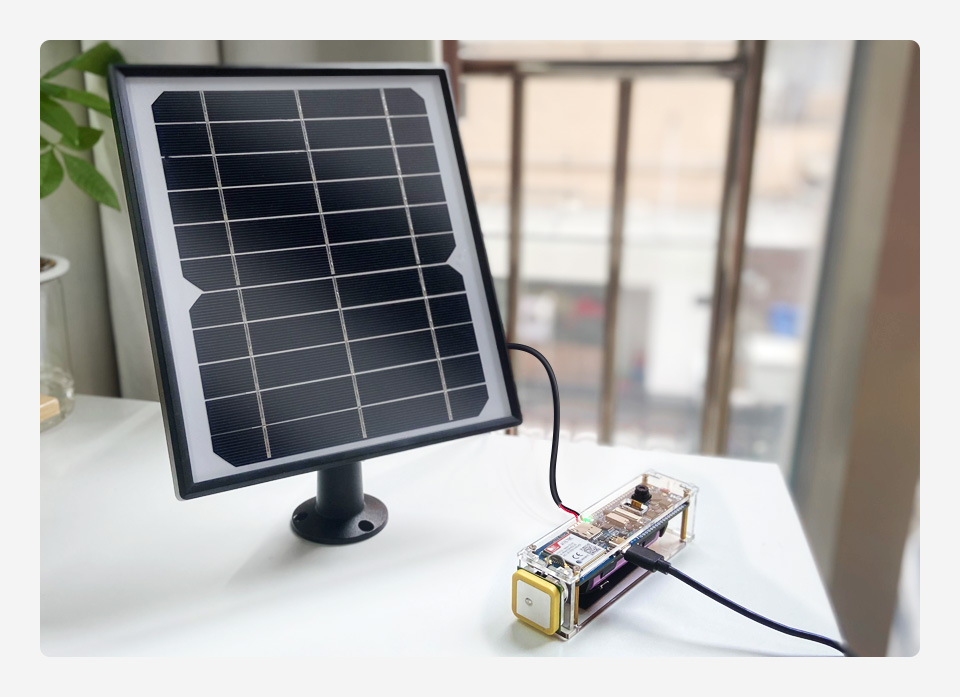

支持太阳能板或 USB 口充电

板载锂电池充电、太阳能充电、电源管理、电量测量及相关保护电路,支持 USB 和太阳能充电,可实时测量电量

ESP32-S3 SIM7670G 4G 开发板支持图像识别

本产品不含太阳能板,如需可选购:
Solar Panel (5.5V 6W) Solar Panel (6V 5W) Solar Panel (18V 10W)

支持 GNSS 定位

支持 GPS、Beidou (北斗)、GLONASS、Galileo

ESP32-S3 SIM7670G 4G 开发板支持 GNSS 定位

示例演示

示例代码提供多种组合方式结合 Waveshare.cloud 物联网连接演示
使用轻量级 MQTT 协议实现数据可视化服务

ESP32-S3 SIM7670G 4G 开发板示例演示

Waveshare.cloud
云平台支持

提供接入教程和示例代码,可快速上手智能物联方案
提供大屏可视化数据展示,可满足多种应用场景

ESP32-S3 SIM7670G 4G 开发板云平台通信

智慧菜园解决方案:
本产品可通过 MQTT 上报菜园各种传感器数据,远程控制设备开关、灌溉、施肥等。

ESP32-S3 SIM7670G 4G 开发板云平台通信

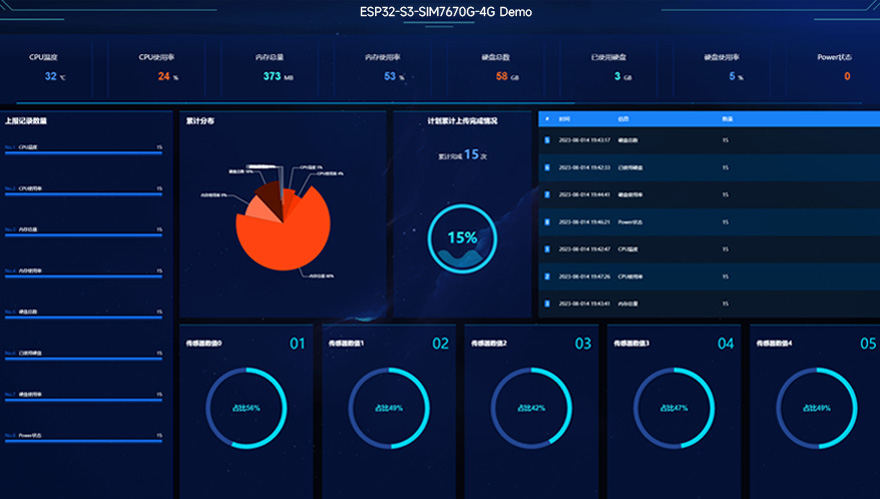

服务器性能云监控:
本产品可通过 MQTT 上报树莓派服务器的各项性能参数,通过云平台可视化大屏实时监控运行状态。

ESP32-S3 SIM7670G 4G 开发板云平台通信

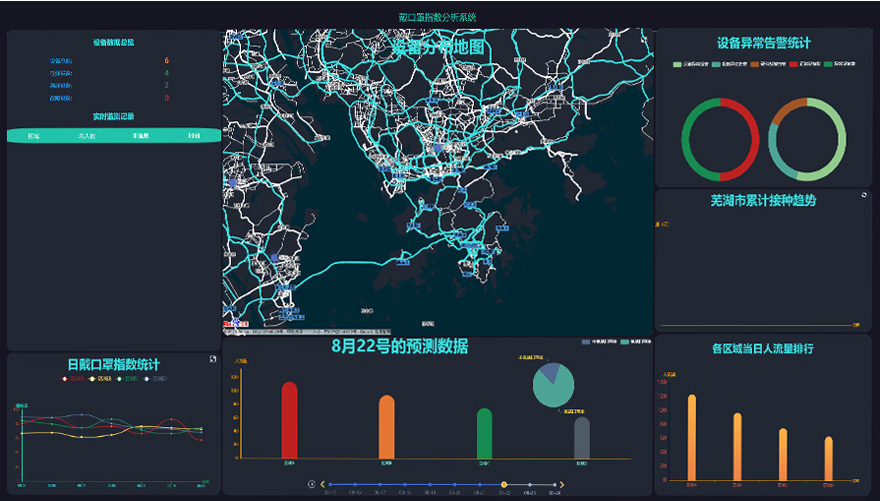

物联网 GPS 移动定位:
本产品可通过 MQTT 定时上报 GPS 定位模块的数据,实现移动检测,动物或设备定位追踪等。

应用领域

ESP32-S3 SIM7670G 4G 开发板应用领域

资源简介

ESP32-S3 SIM7670G 4G 开发板资源简介
  1. ESP32-S3R2

  2. SIM7670G

  3. EA3036C

    DC-DC 3 路电源输出

  4. ETA6098

    电池充电 IC

  5. CN3791

    太阳能充电 IC

  6. MAX17048G

    电池电压测量 IC

  7. CH343

    UART 转 USB IC

  8. CH334

    USB HUB

  9. W25Q128JVSIQ

    外部 16MB Flash

  10. FSUSB42UMX

    USB 切换 IC

  11. TXB0104PWR

    电平转换 IC

  12. 摄像头 24PIN 接口

    兼容 OV2640/OV5640 等摄像头

  13. Micro SD 卡槽

  14. USB Type-C 接口

    板载 CH343 与 CH334,可作为 ESP32-S3 的串口和 USB 口使用
    板载 USB 切换 IC 和设置开关,可切换为 SIM7670G 的 USB 口使用

  15. RESET 按键

  16. BOOT 按键

  17. Nano SIM 卡槽

  1. 太阳能板输入接口

    可接入 5V/6V/9V/12V/18V 太阳能板

  2. 贴片天线

  3. ESP32-S3 WiFi 接口(IPEX 1 代)

    默认使用板载的陶瓷天线,可修改焊点外接 WiFi 天线

  4. GNSS 接口(IPEX 1 代)

  5. LTE 接口(IPEX 1 代)

  6. WS2812B

    RGB 灯珠

  7. 电源指示灯

  8. 电池防反接警示灯

  9. 太阳能输入指示灯

  10. 网络状态指示灯

  11. 太阳能输入电压选择

    接入不同电压太阳能板,须焊接对应档位
    5V:出厂默认,可接入 5.5V 6V 太阳能板
    9V/12V/18V:可通过修改默认挡位焊点,以适配接入 9V/12V/ 18V 太阳能板

  12. SY8105IADC

    外部输入 DC-DC

  13. 拨码开关

    CAM:控制开启关闭摄像头功能
    HUB:控制 USB HUB 驱动电路电源
    4G:控制 SIM7670G 模组电源
    USB:控制 SIM7670G 模组的 USB 通道选择

  14. 电池供电开关

  15. 18650 电池座

接口定义

ESP32-S3 SIM7670G 4G 开发板接口定义

产品尺寸

ESP32-S3 SIM7670G 4G 开发板产品尺寸

产品选型

产品型号 ESP32-S3-SIM7670G-4G ESP32-S3-A7670E-4G
工作频段
LTE Cat-1 SIM7670G:
LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/
B20/B25/B26/B28/B66
LTE-TDD:B34/B38/B39/B40/B41
A7670E:
LTE-FDD:B1/B3/B5/B7/B8/B20
3G 不支持
2G 不支持 GSM/GPRS/EDGE: 900/1800MHz
GNSS GPS、Beidou (北斗)、GLONASS、Galileo GPS、Beidou (北斗)、GLONASS
数据传输
LTE Cat-1 10Mbps(DL)/5Mbps(UL)
3G (HSPA+) 不支持
2G (GPRS/EDGE) 不支持 236.8Kbps(DL)/236.8Kbps(UL)
软件特性
网络协议 TCP/HTTP(S)/MQTT(S)/FTP(S)
拨号上网 RNDIS/PPP/ECM
USB 驱动 Windows XP/7/8/10、Linux (Raspbian 免驱动)
硬件接口
UART GPIO 预留接口,可外接设备或外部控制 (3.3V 工作电平)
USB 可用于测试 AT 指令、获取 GPS 定位信息、升级固件、烧写程序等
音频接口 不支持 可用于打电话等语音操作
天线接口 IPEX 1 代
外形尺寸 30.44 × 110mm
软件特性
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业、移动设备、户外监控、智能家居、随身 WiFi
适用地区 全球通 欧洲、东南亚、西亚、非洲、中国、韩国

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 驱动板原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

ESP32-S3 SIM7670G 4G 开发板配置清单
  1. ESP32-S3-SIM7670G-4G 主机 × 1
  2. 透明亚克力外壳及螺丝包 × 1
  3. GNSS 陶瓷天线 × 1
  4. OV2640 镜头 × 1
  5. 2P 接线端子 × 1
  6. 黄色直排针 40PIN × 1
  1. USB 线 Type-A 转 Type-C 公口 约 1m × 1
  2. FPC 天线 × 1
  3. 螺丝刀 × 1
  4. 18650 电池 × 1
  5. 双面胶 (4PCS) × 1
