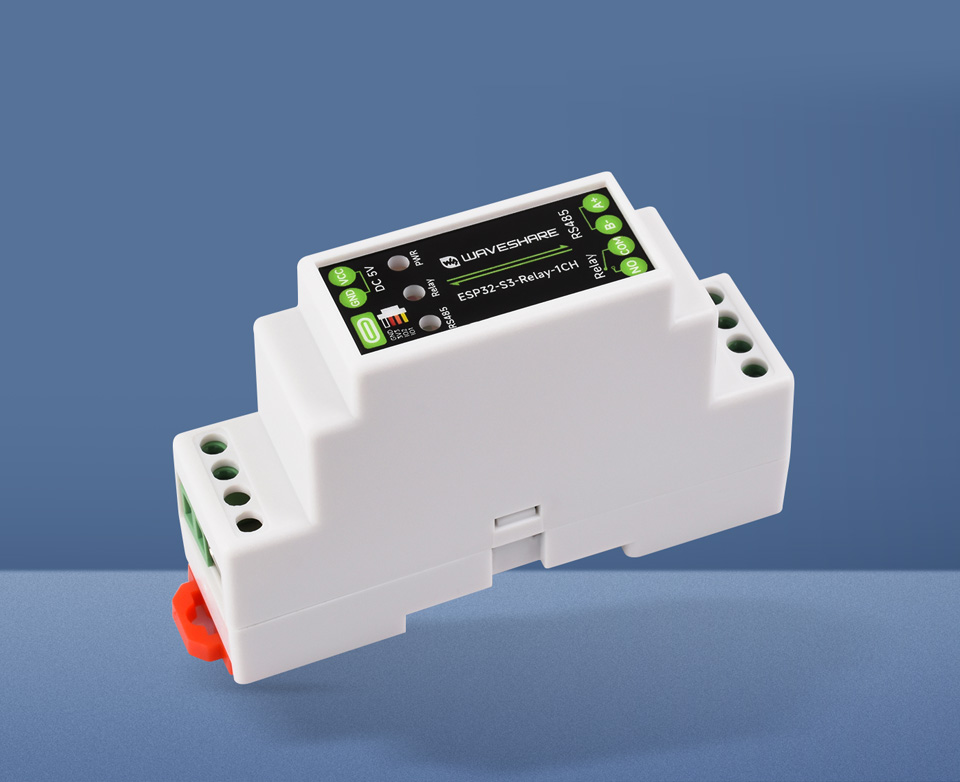

ESP32-S3 工控板
工业级 1 路 Wi-Fi 网络继电器
基于 ESP32-S3 主控，支持 Wi-Fi、蓝牙和 RS485 等外设接口
内置电源隔离、光耦隔离等保护电路，安全稳定更可靠
产品特性
- 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 2.4GHz Wi-Fi 和 Bluetooth 5 (LE) 双模无线通信，具有出色的射频性能
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
- 板载 RTC 时钟芯片，支持定时任务
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载接线端子供电接口，仅支持 5V 供电
- 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载 RS485 收发指示灯，方便感知设备的运行状态
- 导轨式保护外壳，方便安装使用，带外壳更安全
产品参数
| 微控制器 | ESP32-S3 (默认 ESP32-S3R8 芯片，可定制) | |
|---|---|---|
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5 (LE) | |
| USB 接口 | 接口形式 | USB Type-C |
| 供电电压 | 5V | |
| 功能 | 设备供电、USB 通信和固件下载等 | |
| 隔离型 RS485 | 接口形式 | 接线端子 |
| 方向控制 | 通过主控硬件流设定自动控制 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 继电器 | 允许接入负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| 继电器路数 | 1 路 | |
| 触点类型 | 一常开 | |
| 隔离类型 | 光耦隔离 | |
| 指示灯 | PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 |
| Relay | 继电器指示灯，常开端闭合时亮灯 | |
| RS485 | RS485 指示灯： 有数据从 RS485 接口发出时亮绿灯 有数据从 RS485 接口发回时亮蓝灯 |
|
| 端子供电 | 供电范围 | 5V |
| 产品外观 | 外壳 | 导轨式保护外壳 |
| 尺寸 | 91.6 × 23.3 × 58.7 (mm) | |
基于 ESP32-S3
专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器
主频高达 240MHz，强大的 AI 运算能力和安全加密机制
集成 2.4GHz Wi-Fi 和低功耗蓝牙 Bluetooth 5 (LE) 双模无线通信

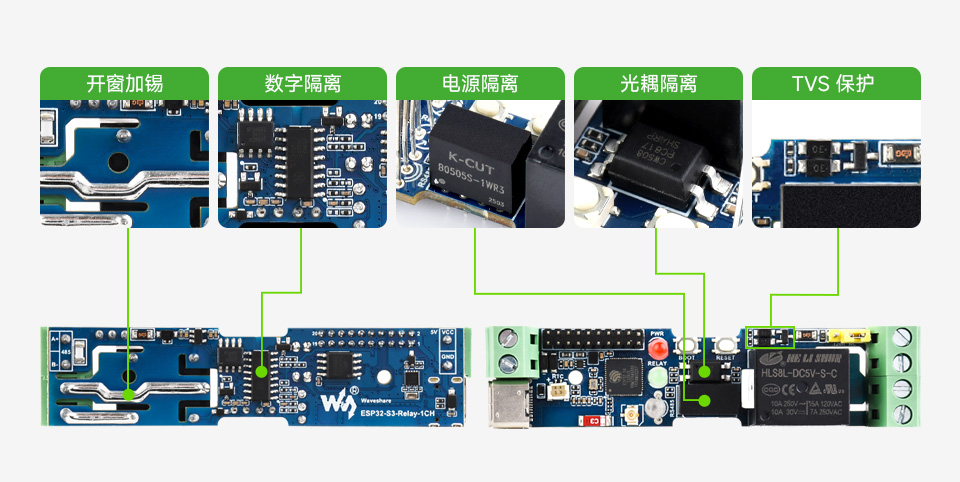

板载多种隔离保护电路
多重保护，使用安全更可靠

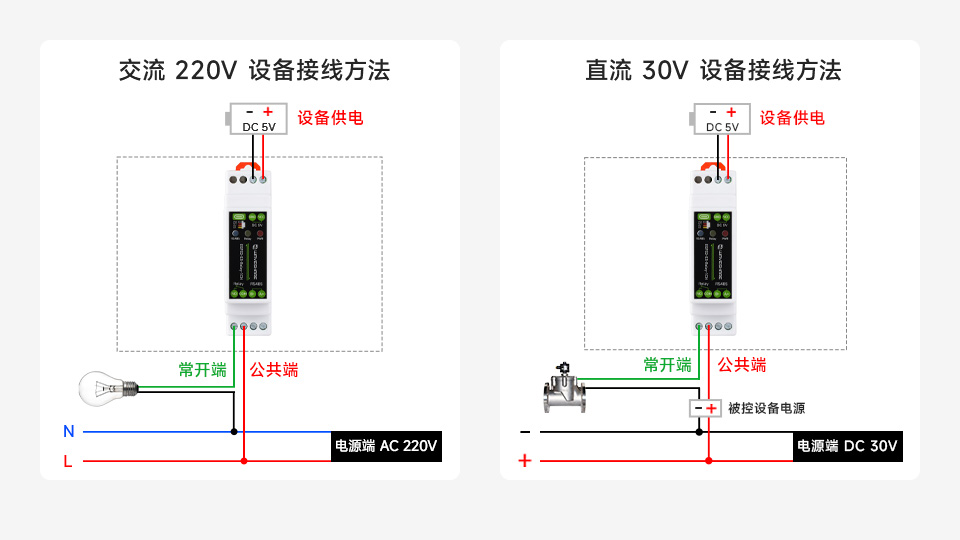

板载 1 路继电器，支持 RS485、
蓝牙或 Wi-Fi 联网远程控制
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备
支持 Arduino，方便二次开发
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

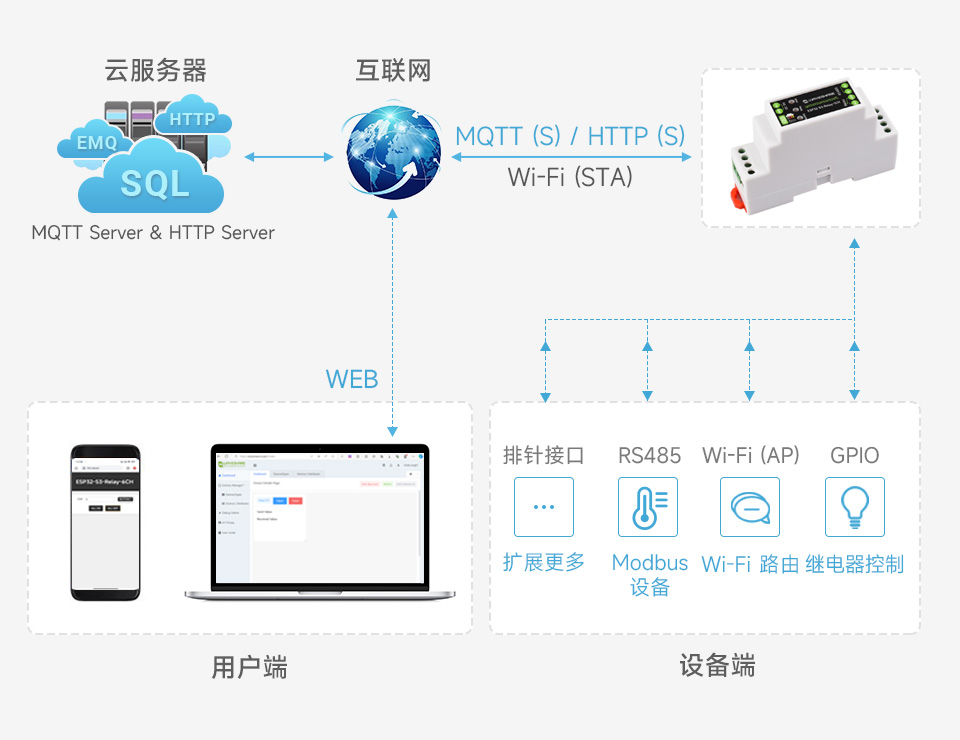

示例演示
示例代码提供多种组合方式，结合 waveshare.cloud 物联网连接演示，
使用轻量级 MQTT 协议实现数据可视化服务

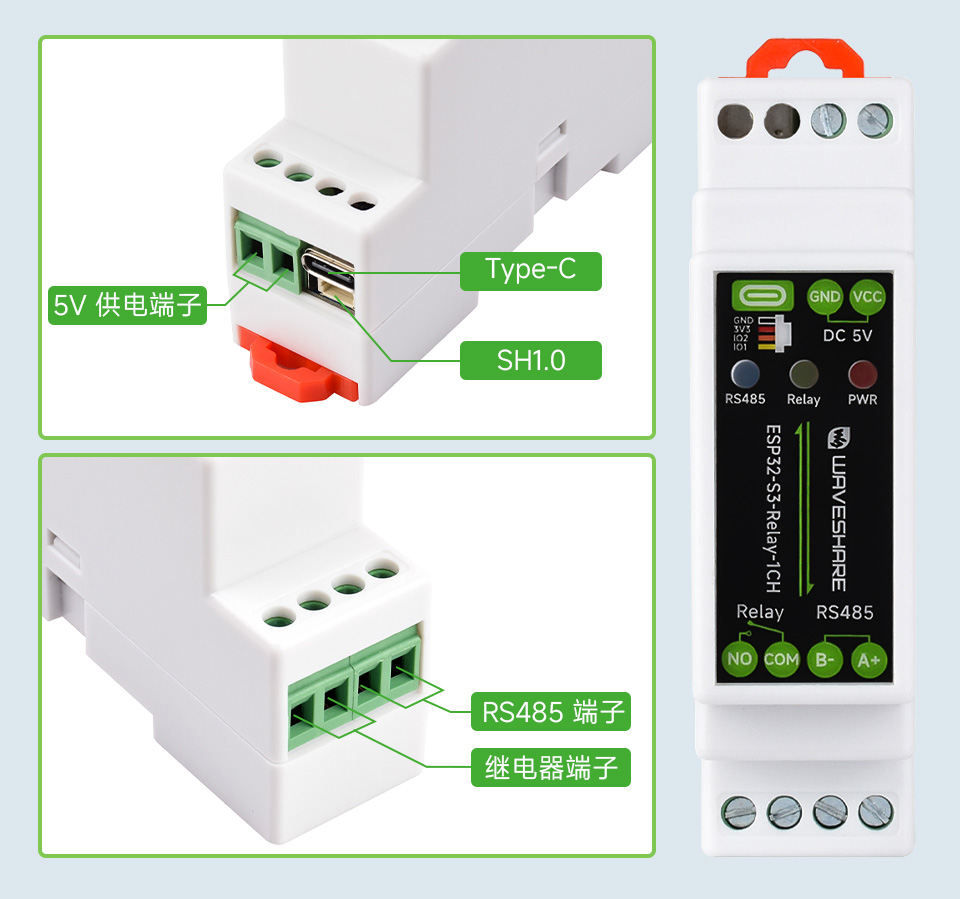

接口说明
| 上侧端子说明 | 下侧端子说明 | |||
|---|---|---|---|---|
| 供电端子 | 电源正极：DC 5V | RS485 端子 | A+ 信号引脚 | |
| 电源负极 | ||||
| Type-C | 可用于设备供电、 固件下载和 USB 通信 |
B- 信号引脚 | ||
| SH1.0 | GND | 地线 | 继电器端子 | 继电器公共端 |
| 3V3 | 3.3V 供电输出 | |||
| GPIO2 | 扩展 IO | 继电器常开端 | ||
| GPIO1 | 扩展 IO | |||
资源简介
- ESP32-S3
主频高达 240MHz，搭载 2.4GHz Wi-Fi 和低功耗蓝牙
- DC-DC 电源模块
电源模块，支持高达 3.3V 2A 输出
- 排针接口 (2.0mm 间距)
可通过排针连接其他功能模块
- 电源接线端子
支持 DC 5V 电压供电
- USB Type-C 接口
可用于设备供电、固件下载和 USB 通信
- RTC 电池接口
接入可充电的 RTC 电池 (SH1.0)
- 贴片陶瓷天线
- IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
- 工作指示灯
PWR：电源指示灯
RELAY：继电器指示灯，常开端闭合时亮灯
RS485：有数据从 RS485 接口发出时亮绿灯，有数据从 RS485 接口发回时亮蓝灯 - 光耦隔离
- 电源隔离
提供稳定隔离电压，隔离端无须额外供电
- 设备 BOOT 按键
- 设备复位按键
- 板载 TVS (瞬态电压抑制管)
可有效抑制电路中的浪涌电压和瞬态尖峰电压
- 优质继电器
单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- RS485 匹配电阻
预留 120R 匹配电阻，可跳线帽使能
- RS485 与继电器端子
- RTC 时钟芯片
PCF85063 RTC 时钟
- 16MB Flash
- 数字隔离
避免外部信号干扰控制芯片
- RS485 转换芯片
- ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
- 开窗加锡

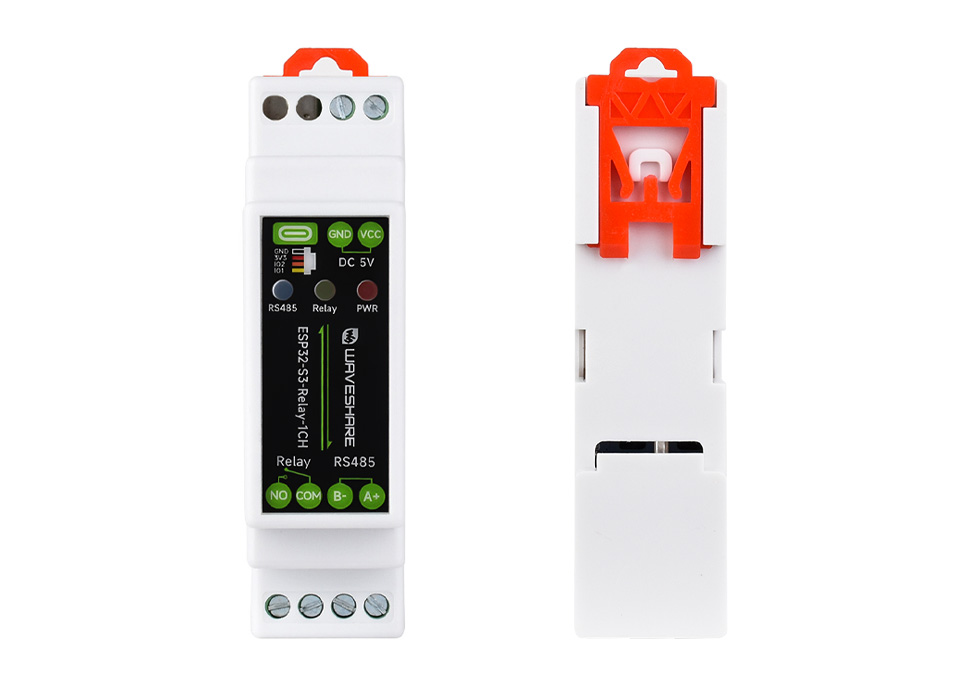

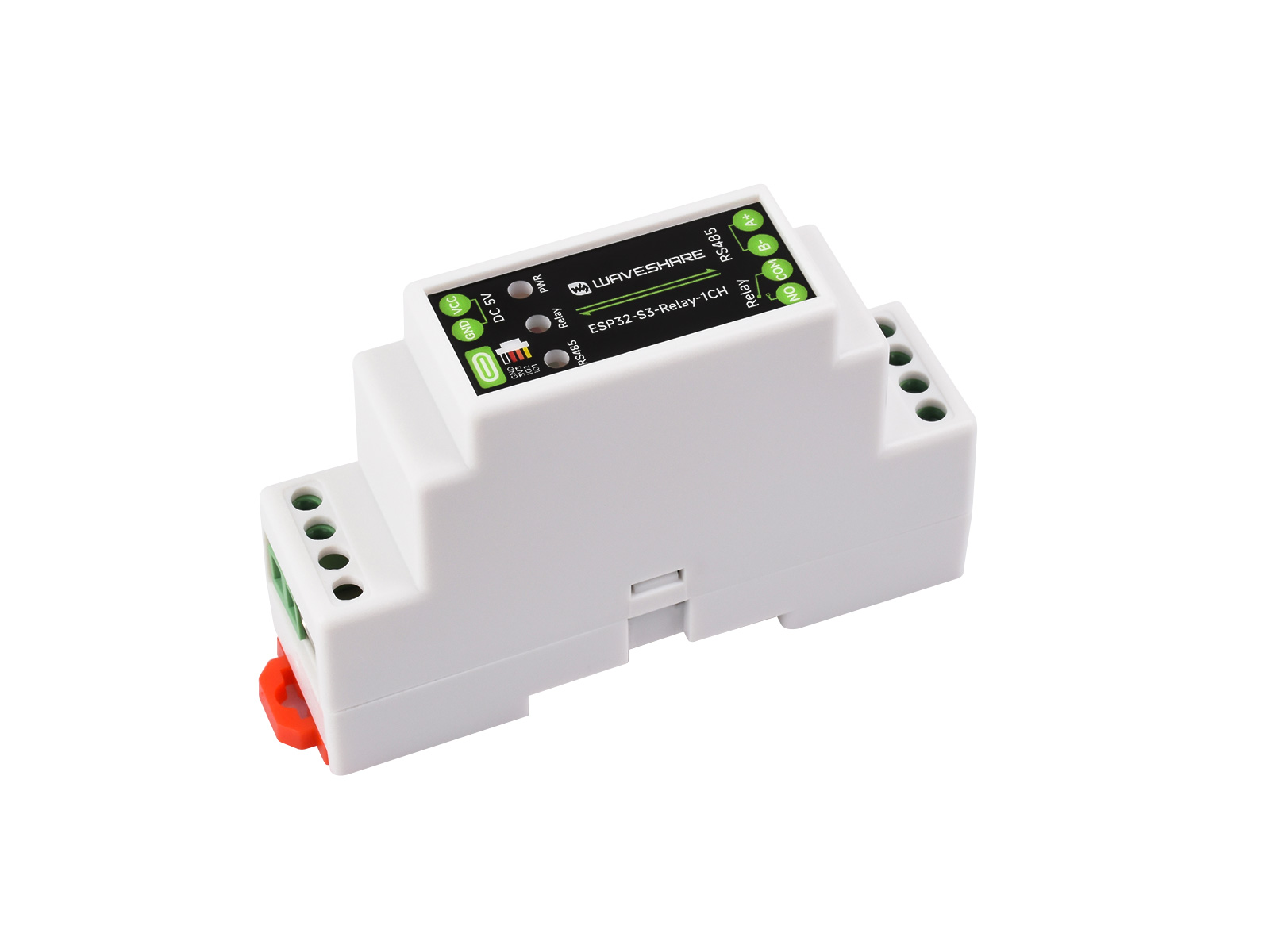

外壳设计
导轨式保护外壳，方便安装使用，带外壳更安全

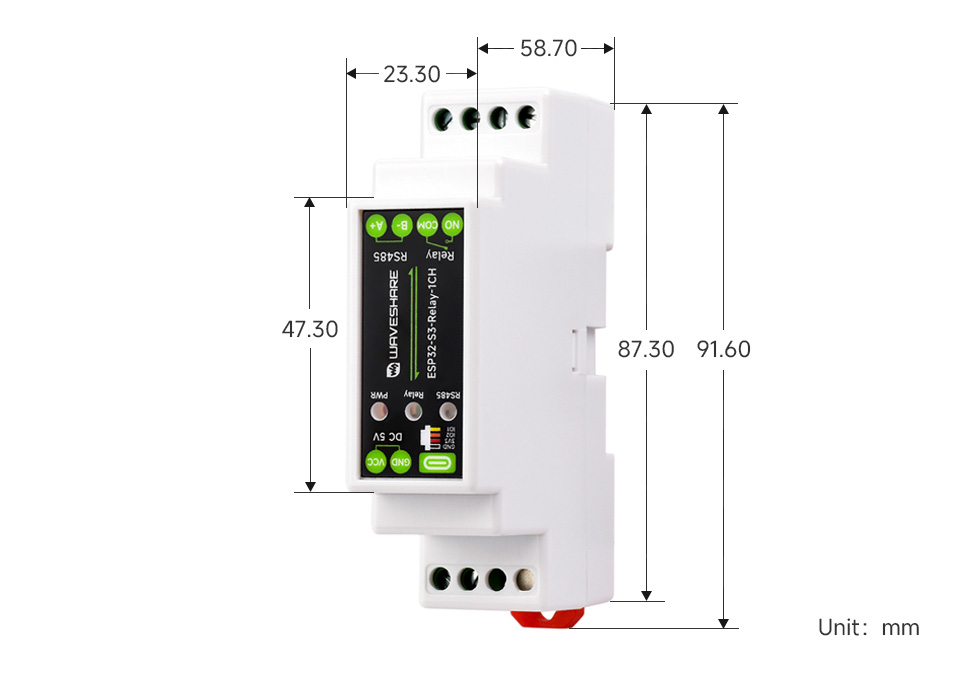

产品尺寸
支持批量定制
批量需求，支持定制软硬件
包括硬件接口、LOGO、贴标、外壳和网页等
产品选型
| 产品型号 | 数字输入 | 数字输出 | 继电器 | RS485 | CAN | 网口 | PoE | RTC | 蜂鸣器 | SD | 天线 | 引出接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
ESP32-S3-Relay-6CH |
- | - | 6 | - | - | - | - | - | 40PIN 排针接口 (兼容 Pico 接口， 间距 2.54mm) |
|||
ESP32-S3-ETH-8DI-8RO |
8 | - | 8 | - | - | 28PIN 排针接口 (间距 2.54mm) |
||||||
ESP32-S3-POE-ETH-8DI-8RO |
8 | - | 8 | - | 28PIN 排针接口 (间距 2.54mm) |
|||||||
ESP32-S3-ETH-8DI-8RO-C |
8 | - | 8 | - | - | 28PIN 排针接口 (间距 2.54mm) |
||||||
ESP32-S3-POE-ETH-8DI-8RO-C |
8 | - | 8 | - | 28PIN 排针接口 (间距 2.54mm) |
|||||||
ESP32-S3-POE-ETH-8DI-8DO |
8 | 8 | - | 8PIN 接线端子 (间距 5.0mm) |
||||||||
ESP32-S3-Relay-1CH |
- | - | 1 | - | - | - | - | - | 20PIN 排针接口 (间距 2.0mm) |
|||
ESP32-S3-RS485-CAN |
- | - | - | - | - | - | - | 20PIN 排针接口 (间距 2.0mm) |
