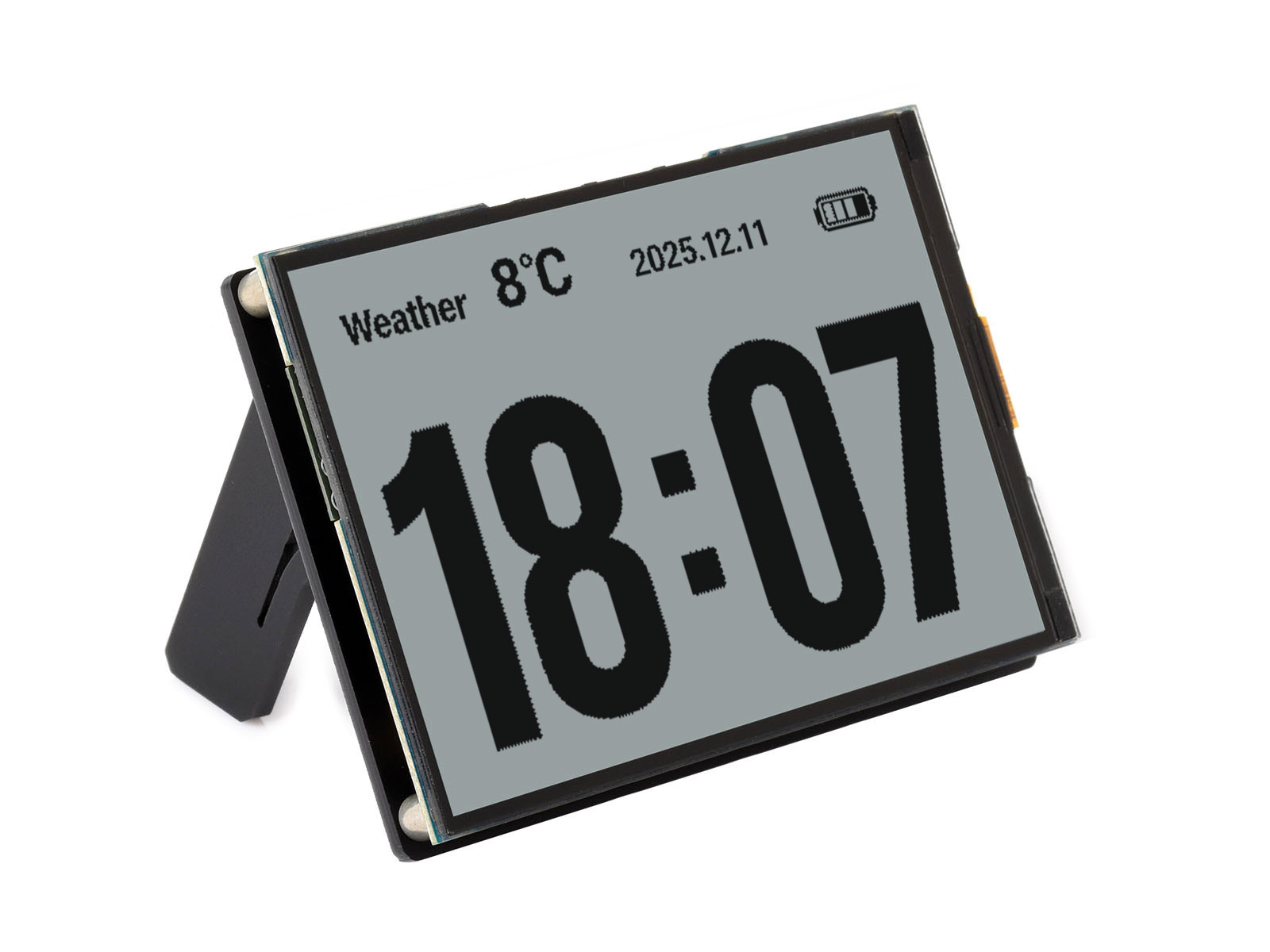

ESP32-S3 4.2 英寸 RLCD 全反射屏开发板 300 × 400 分辨率 支持 Wi-Fi 与 BLE 双模通信和 AI 语音交互 支持小智 AI deepseek

板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用，板载 SHTC3 温湿度传感器，可实现精准温湿度监测
预售中 可正常下单，产品到货后我们会第一时间发出
价格
原价
型号
ESP32-S3-RLCD-4.2
SKU
33298
品牌
Waveshare
版本选择
不带锂电池版本 带 18650 锂电池版本
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

ESP32-S3 4.2 英寸
RLCD 全反射屏开发板

类似墨水屏的阅读体验，更快刷新响应

AI 语音对话，温湿度监测，支持 DIY 学习开发

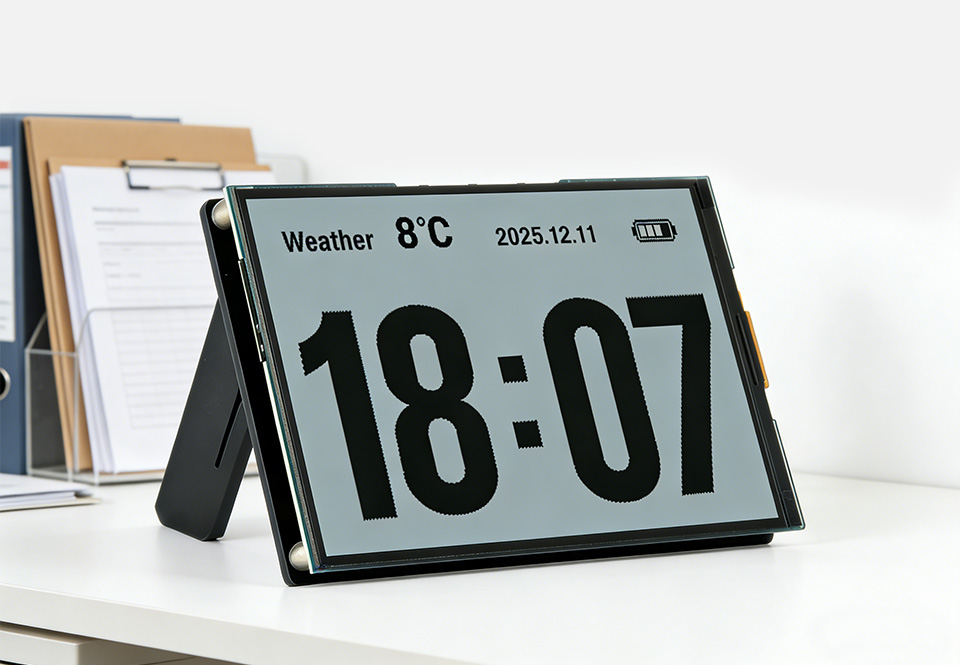

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板主图 ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板特性图标

版本选择

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板带 18650 锂电池版本
ESP32-S3-RLCD-4.2

带 18650 锂电池版本

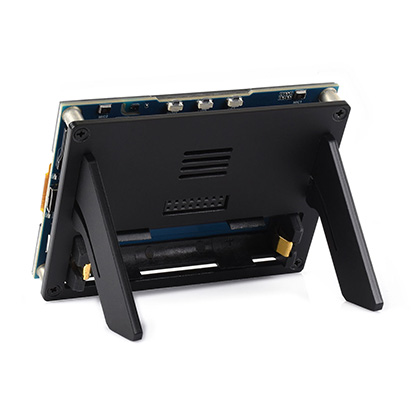

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板不带 18650锂电池版本
ESP32-S3-RLCD-4.2-EN

不带 18650 锂电池版本

产品特性

本产品是一款基于 ESP32-S3 的全反射屏 AIoT 开发板，支持 Wi-Fi 与 BLE 双模通信，搭载 4.2 英寸全反射显示屏 (RLCD)，低功耗，显示效果接近墨水屏，更快的刷新响应。板载音频编解码电路、双麦克风、喇叭、SHTC3 高精度温湿度传感器、Micro SD 卡槽，RTC 接口以及电池充放电管理电路等，并预留 USB、UART、I2C 和多路 GPIO 接口，方便扩展。支持 AI 语音、温湿度监测与物联网控制，适用于 DIY 桌面智能摆件、电子日历、AI 智能体等，也可用于产品原型开发。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，内置天线
  • 内置 512KB SRAM 和 384KB ROM，同时叠封集成 16MB Flash 与 8MB PSRAM
  • 搭载 4.2 英寸全反光屏，分辨率 300 × 400，具有反射成像、无需背光等特性
  • 配备双麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
  • 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
  • 板载 18650 锂电池座及 RTC 备用电池座 (需要使用可充电 RTC 电池)，支持主供电与 RTC 独立续航双模式
  • 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
  • 板载 KEY、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
  • 预留 2 × 8 排母接口 (2.54mm 间距)，方便客户外接扩展使用

产品参数


显示面板 全反射式屏幕 显示尺寸 4.2 英寸
显示分辨率 300 × 400 灰度等级 2
通信接口 SPI 显示方式 全反射式
驱动 IC ST7305 显示颜色 黑、白

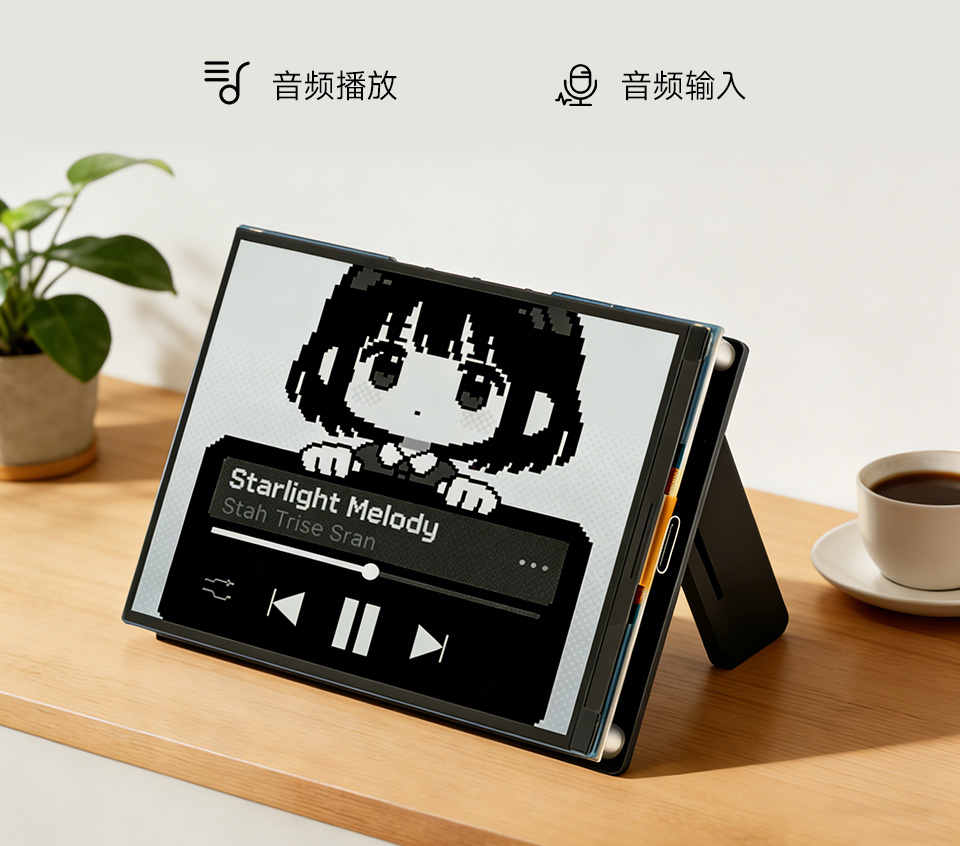

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板板载音频编解码芯片

支持 AI 语音交互

支持小智 AI，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板支持 AI 语音交互

反射式液晶显示屏


反射式液晶显示屏 (Reflective Liquid Crystal Display, RLCD) 是一种独特的液晶显示器技术，它巧妙地利用环境光 (如自然阳光或室内照明) 而非背光来照亮屏幕，从而实现节能与环保的双重优势。这种设计使得 RLCD 在明亮环境中表现出色，特别是在传统 LCD 可能遭受眩光干扰的场合下，RLCD 的优势尤为明显。其屏幕能够清晰地反射外部光源，提供高质量的视觉体验。

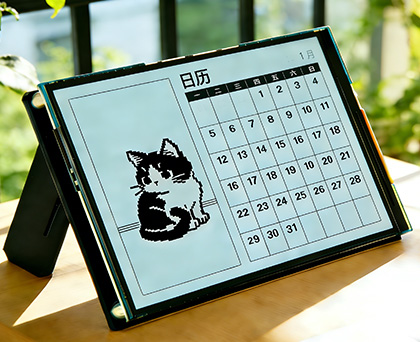

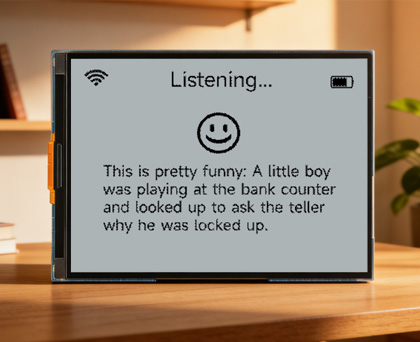

应用场景

适用于 DIY 桌面智能摆件、电子日历、AI 智能体、户外屏等

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板应用场景
ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板应用场景

支持 ESP-IDF，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板支持 ESP-IDF，Arduino ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板支持 ESP-IDF，Arduino

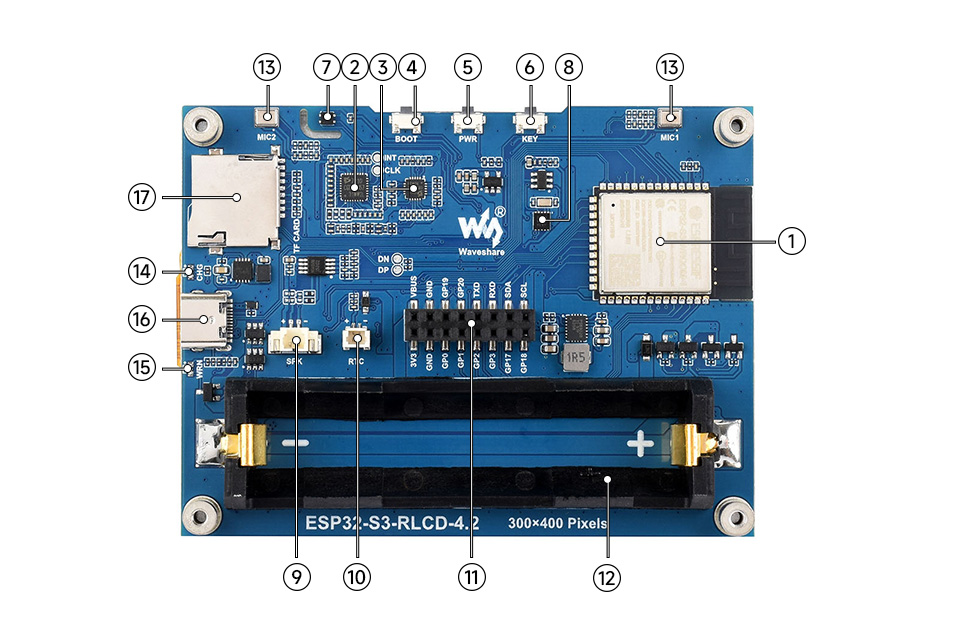

资源简介

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板资源简介
  1. ESP32-S3-WROOM-1-N16R8

    Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 16MB Flash 和 8MB PSRAM

  2. ES7210

    ADC 芯片实现回声消除电路

  3. ES8311

    低功耗音频编解码芯片

  4. BOOT 按键

    按住 BOOT 键，重新上电可强制进入下载模式

  5. PWR 按键

    长按下电，单击上电

  6. KEY 按键

    自定义功能按键

  7. SHTC3 温湿度传感器

    提供环境温湿度测量，便于实现环境监测功能

  8. PCF85063

    RTC 时钟芯片，支持时间保持功能

  1. MX1.25 2PIN 扬声器接口

    音频输出信号，外接扬声器

  2. RTC 独立电源接口

    仅支持 PH1.0 可充电的 RTC 电池

  3. 2 × 8PIN 2.54mm 间距排母

  4. 18650 电池座

  5. 双麦克风阵列设计

    双麦克风阵列，搭配 ES7210 可实现回声消除

  6. CHG 充电指示灯

    电池充满指示灯熄灭

  7. WRN 警告指示灯

    电池反接指示灯常亮

  8. Type-C 接口

    用于烧录程序和日志打印

  9. Micro SD 卡槽

    支持 FAT32 格式的 SD 卡，用于数据扩展

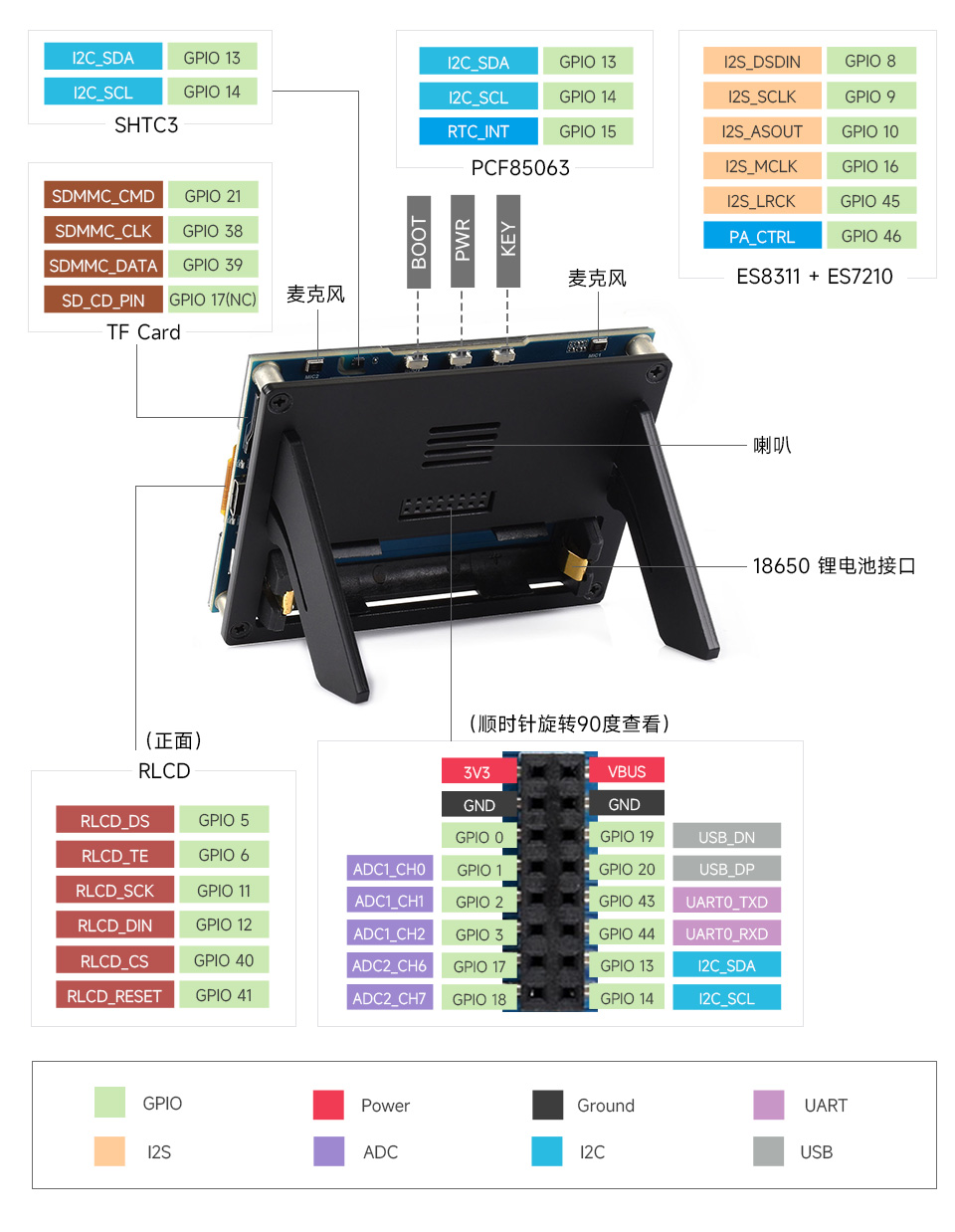

引脚定义

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板尺寸

产品尺寸

ESP32-S3 4.2 英寸 RLCD 开发板 AIoT 开发板尺寸


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： docs.waveshare.net/ESP32-S3-RLCD-4.2

配置清单

  1. ESP32-S3-RLCD-4.2 主机 × 1

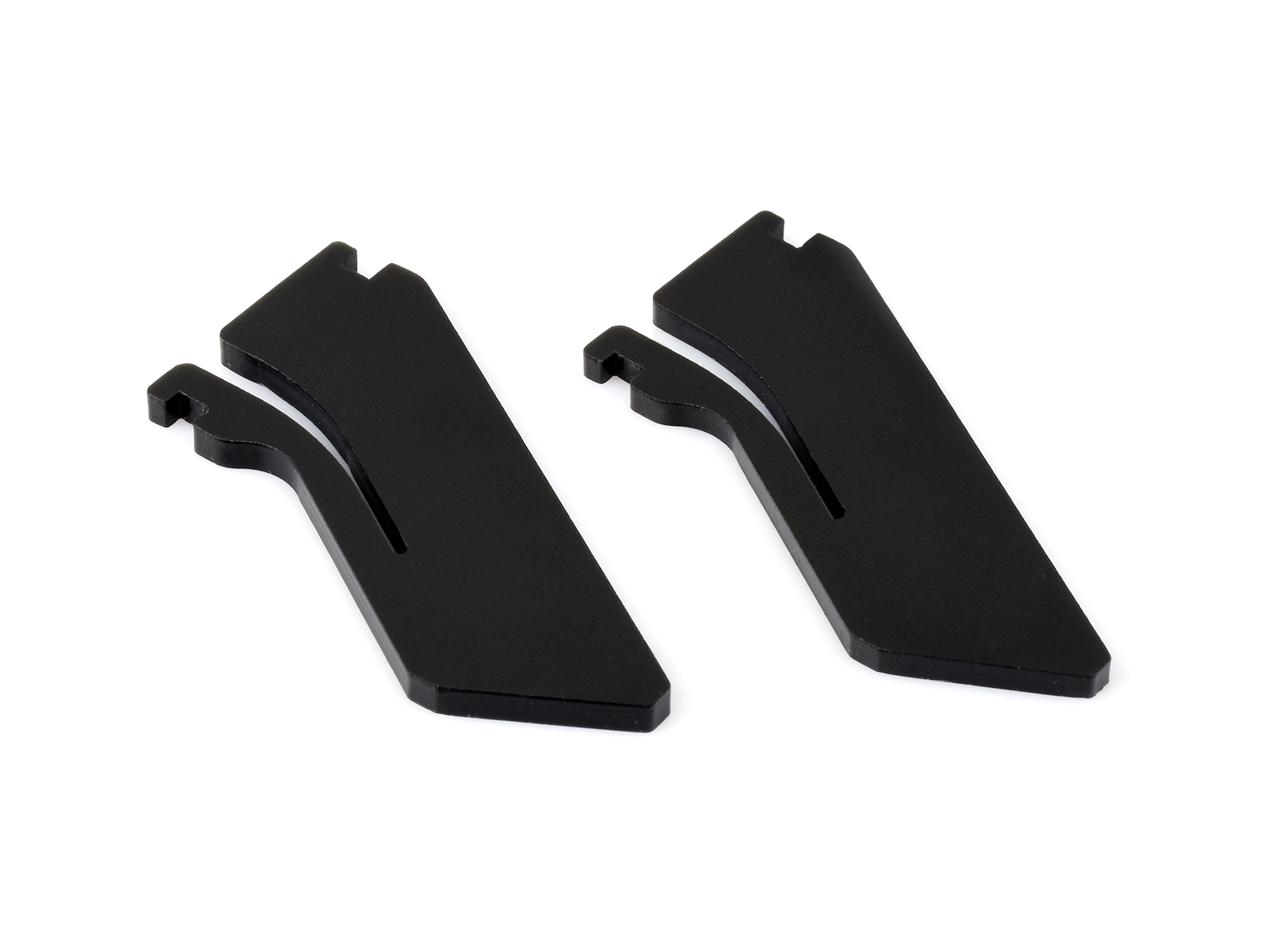

  2. 亚克力支架 (2PCS) × 1
  3. 18650 可充电锂电池 × 1
  4. 8Ω 2W MX1.25 2PIN 喇叭 (正向) 80mm × 1
  5. 螺丝刀 × 1
