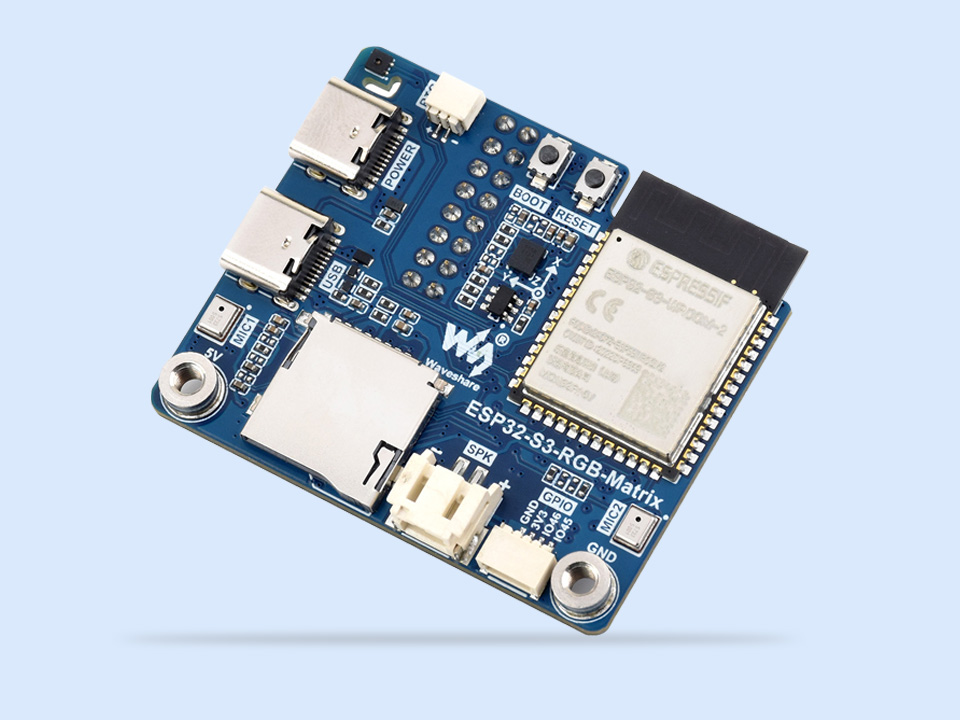

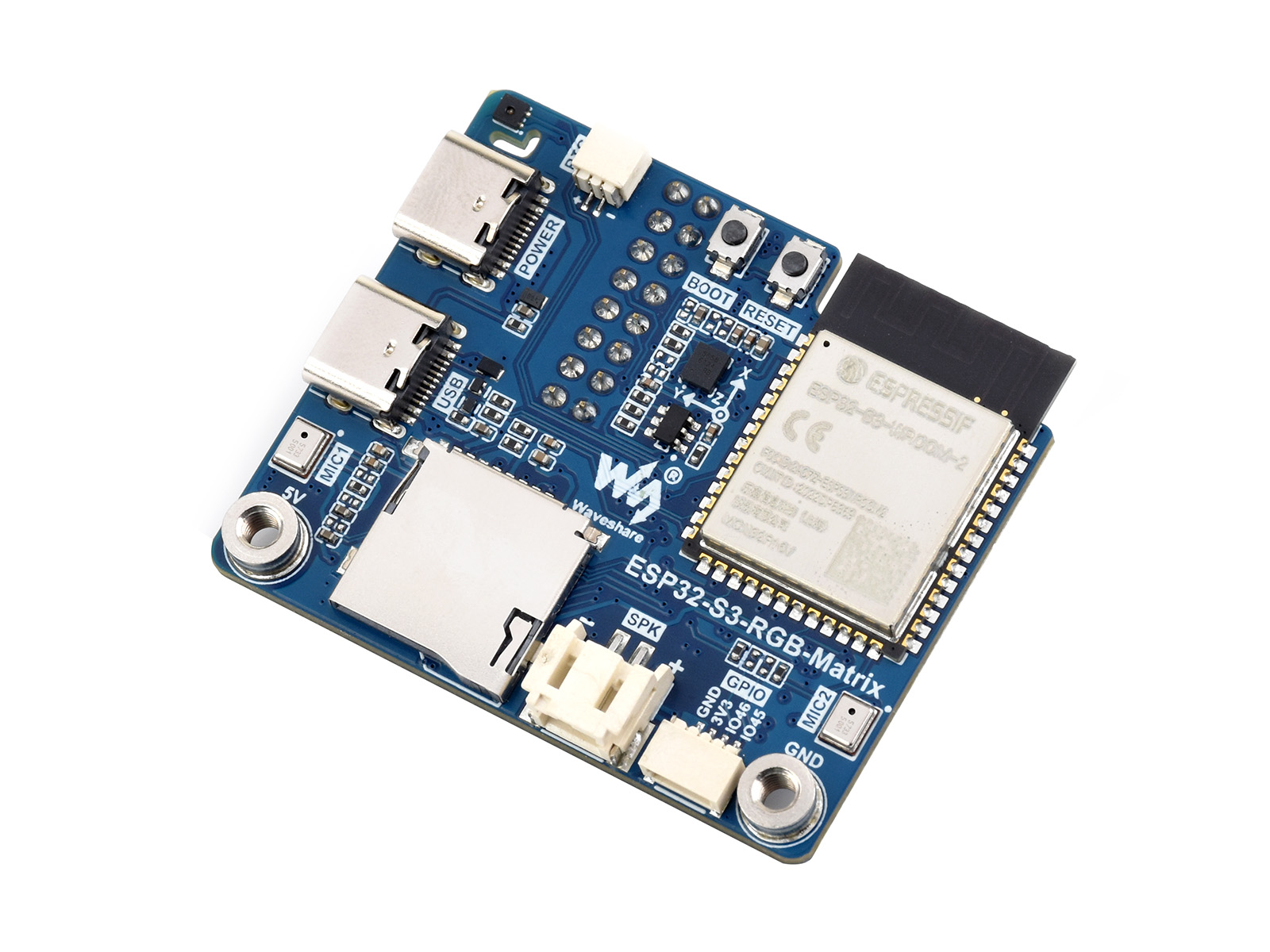

ESP32-S3
RGB Matrix 驱动板
240MHz Xtensa 32 位 LX7 双核处理器

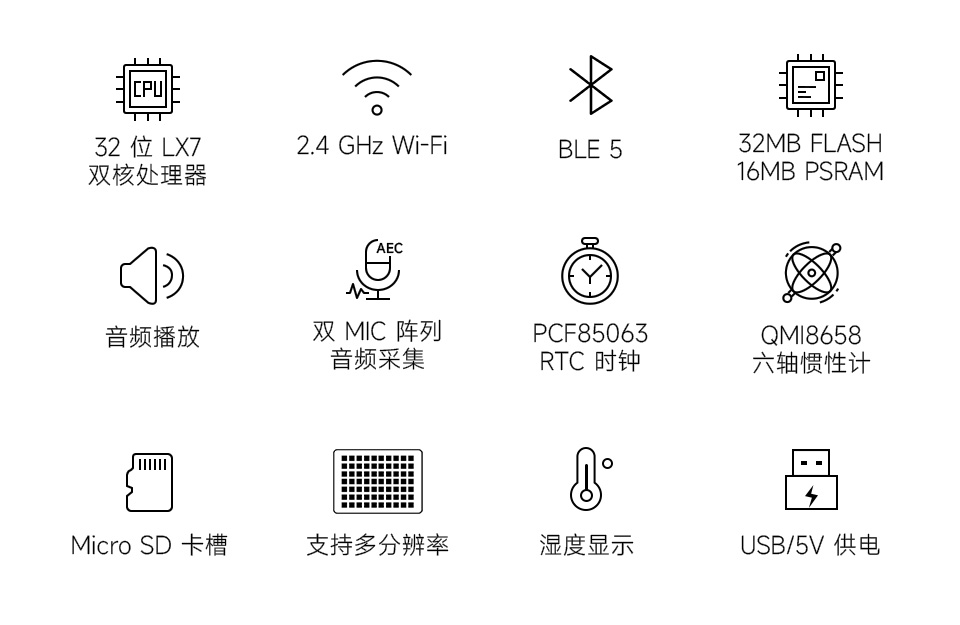

产品特性
本产品由微雪（Waveshare）设计，是一款高性能、高集成度的 LED 屏幕显示驱动板，适用于 HUB75 接口 RGB Matrix 显示及相关嵌入式应用。板载高性能微控制器及大容量 Flash，集成 RTC、IMU、Micro SD 卡槽、低功耗音频编解码芯片、双麦克风等丰富外设资源，同时预留 USB、UART、I2C 及 GPIO 等接口，具备良好的扩展能力，方便用户快速开发并嵌入到实际产品中。
- 采用 ESP32-S3-N32R16 芯片，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi 与 Bluetooth 5 (BLE) 双模通信
- 内置 512KB SRAM、384KB ROM，叠封 32MB Flash 与 16MB PSRAM，满足多场景存储需求
- 兼容微雪商店 Matrix-RGB 全系列尺寸，可流畅运行 LVGL 等图形界面程序
- 板载 ES7210 回声消除芯片，提升语音处理效果
- 板载 ES8311 低功耗音频编解码芯片，支持高质量音频输入输出
- 配备双麦克风阵列，支持降噪与回声消除算法，适用于语音识别及唤醒等应用场景
- 板载喇叭接口，支持音频播放输出，可直接连接喇叭使用
- 集成 QMI8658 六轴惯性测量单元 (3 轴加速度计 + 3 轴陀螺仪)，可实现姿态检测
- 集成 SHTC3 温湿度传感器，可实现精准的温湿度检测
- 板载 Micro SD 卡槽，支持图片、音频及各类文件数据存储，方便数据读写
- 板载 PCF85063 RTC 实时时钟芯片，预留 SH1.0 电池接口，支持掉电持续计时
- 预留 GPIO 扩展接口，便于外设扩展与功能定制，适配多样化开发需求
- 双供电接口设计，最多支持 6 块 64 × 64 Matrix-RGB 屏幕稳定工作，支持级联扩展，满足大尺寸显示需求
- 板载 USB Type-C 接口，支持供电、程序下载与调试，操作便捷
- 板载 RST / BOOT 按钮，其中 BOOT 按钮支持自定义功能，提升开发灵活性
产品参数
| 参数名称 | 参数值 |
|---|---|
| 供电电压 | 5V |
| 最大可承受电流 | 10A |
| 可驱动分辨率 | 64 × 64 | 64 × 32 | 80 × 40 | 96 × 48 |
| 接口类型 | HUB75 |
| 最高分辨率 (级联) | 6 × 64 × 64 |
| 工作温度范围 | -40℃ ~ +85℃ |
| 产品尺寸 | 50 × 42 (mm) |
专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器，240MHz 主频，强大的 AI 运算能力和安全加密机制

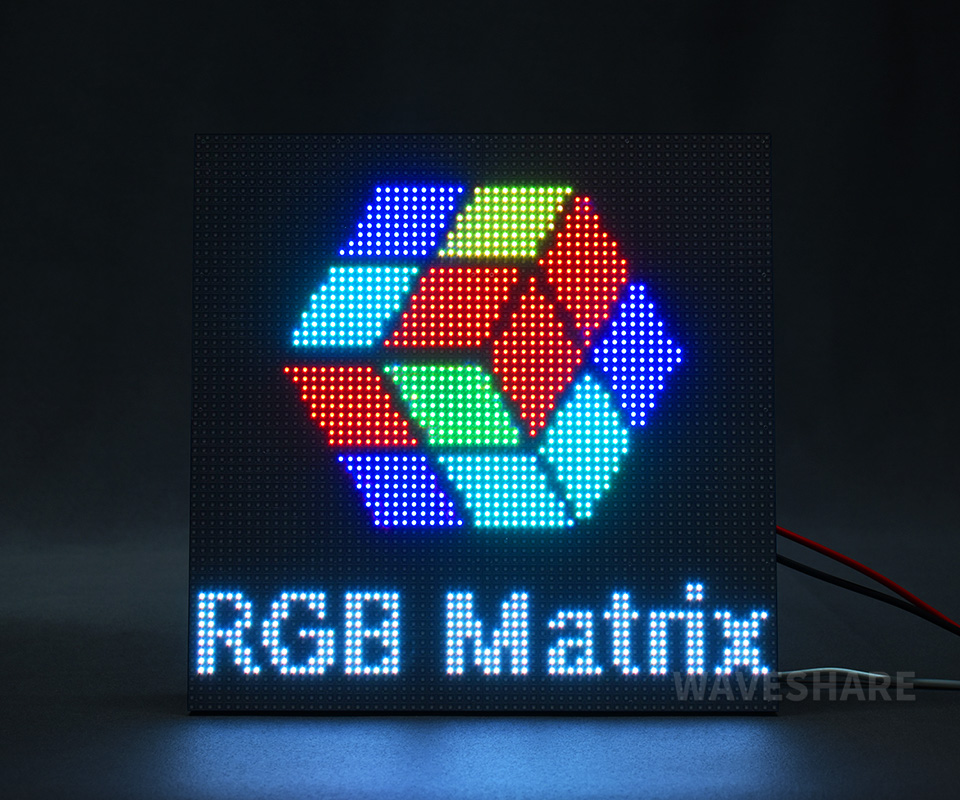

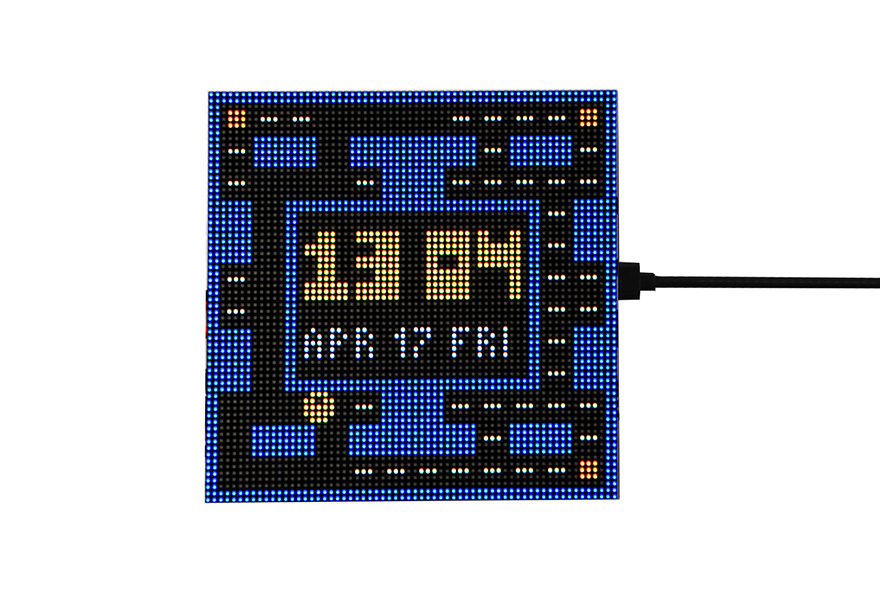

支持驱动多个 LED 显示屏

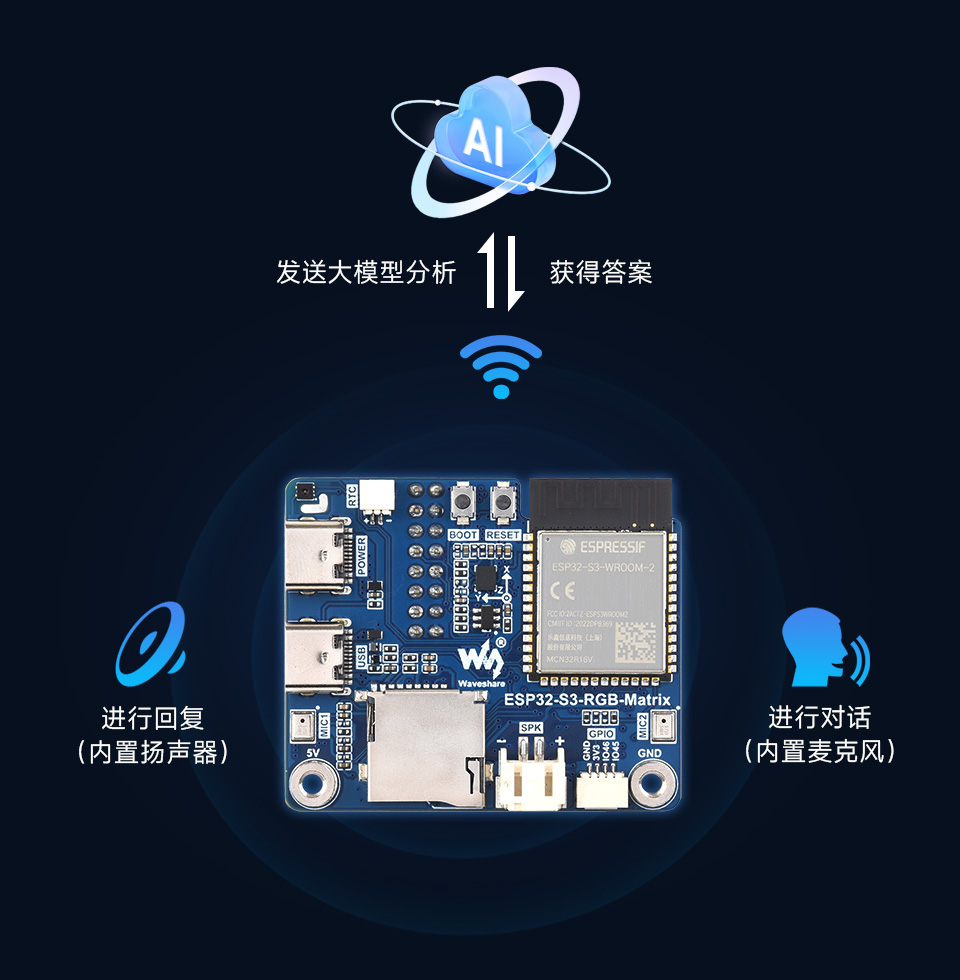

支持 AI 语音交互
无需繁琐组装与接线步骤，快速接入小智 AI

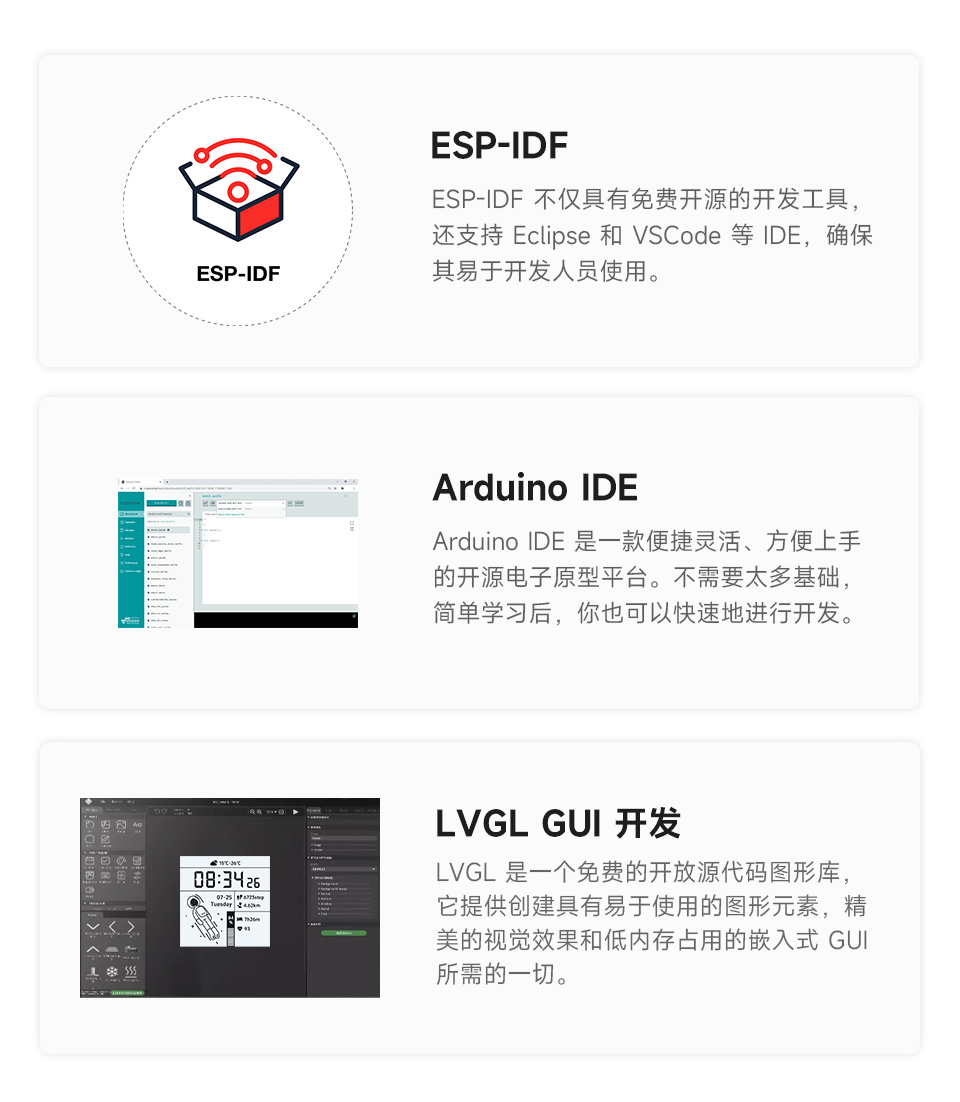

支持 ESP-IDF、Arduino、
LVGL GUI 开发
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

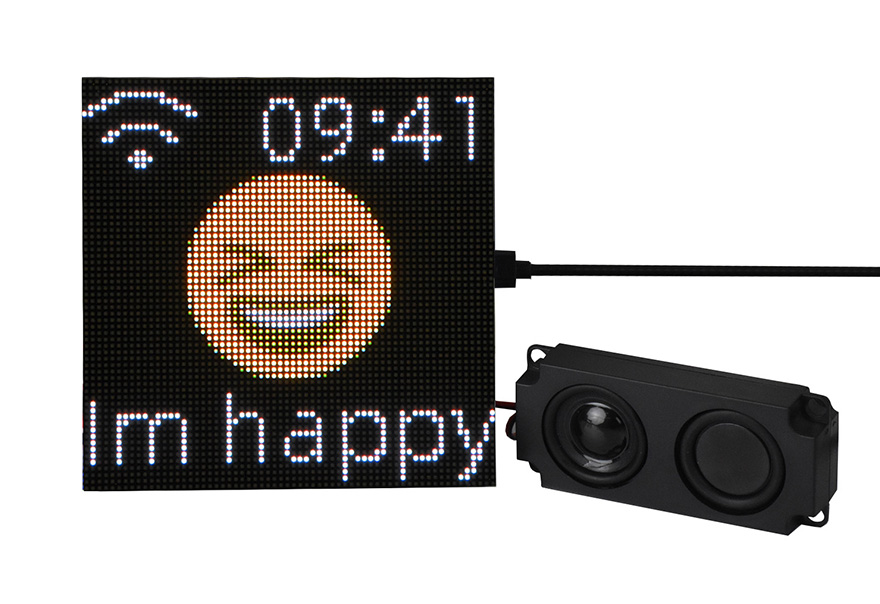

使用场景
图片仅供参考，详细配置请参考配置清单

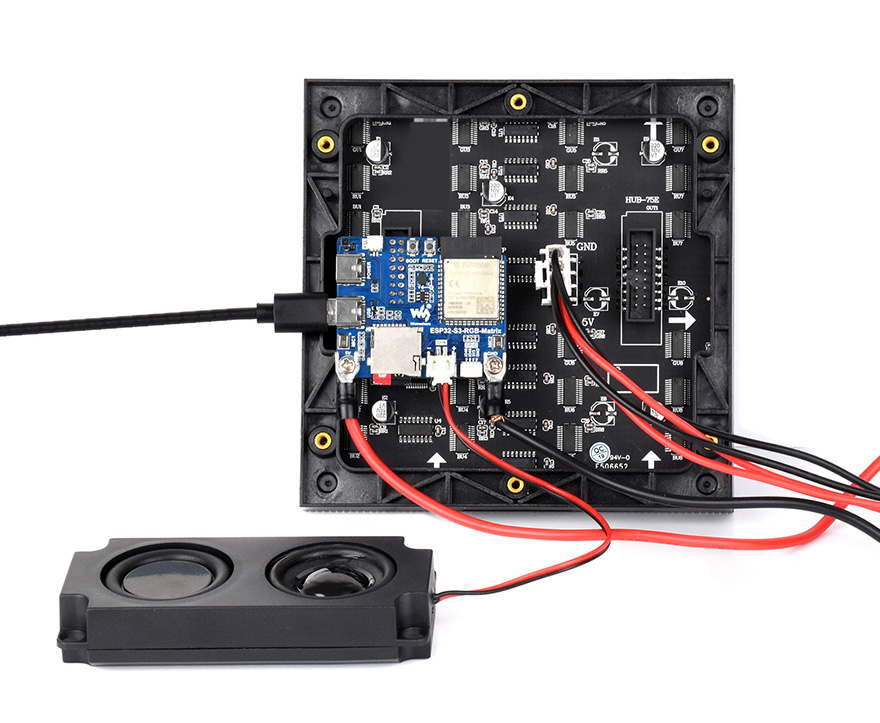

驱动板接口设计
图片仅供参考，详细配置请参考配置清单

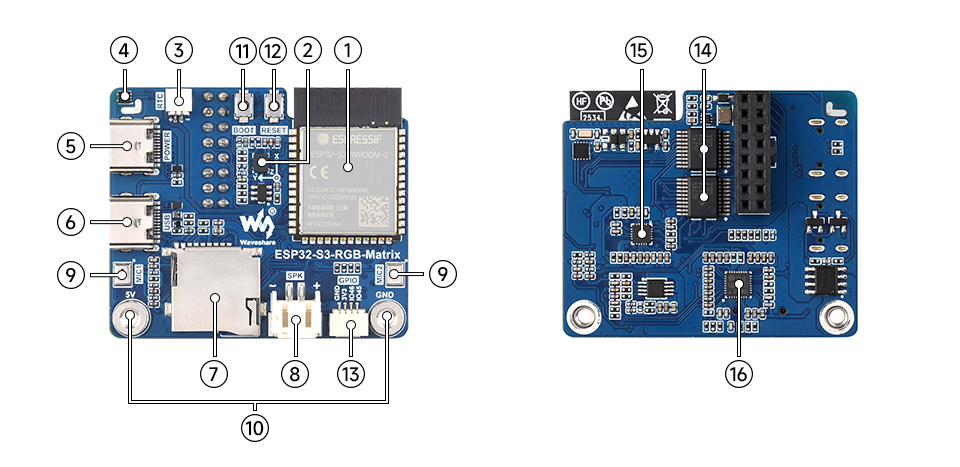

资源简介
- ESP32-S3-N32R16
Wi-Fi 和蓝牙 SoC，最高 240 MHz 运行频率
- QMI8658
六轴惯性测量单元
- RTC 电池座
SH1.0 母座
- SHTC3
高精度温湿度传感器
- Type-C 额外供电接口
- USB Type-C 接口
支持供电、程序下载与调试
- SD 卡槽
支持外接 SD 卡
- 喇叭接口
- 双麦克风
- 屏幕供电接口
为外接显示屏提供电源接口
- BOOT 按键
- RESET 按键
- GPIO 扩展接口
用于外设扩展与功能定制
- SN74HC245
具有三态输出的八通道总线收发器
- ES8311
低功耗单声道音频编解码器
- ES7210
音频解码芯片

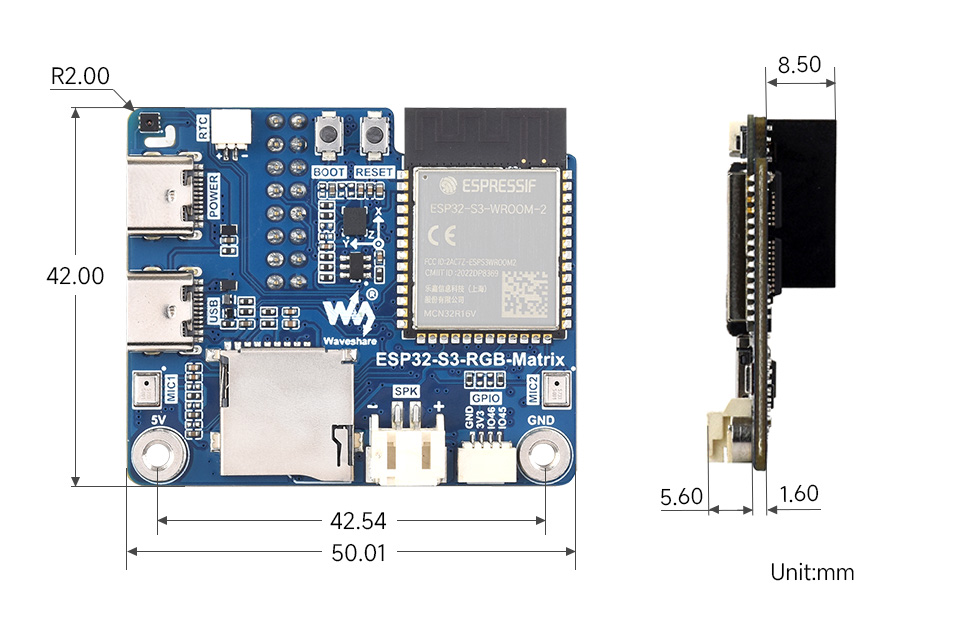

产品尺寸
