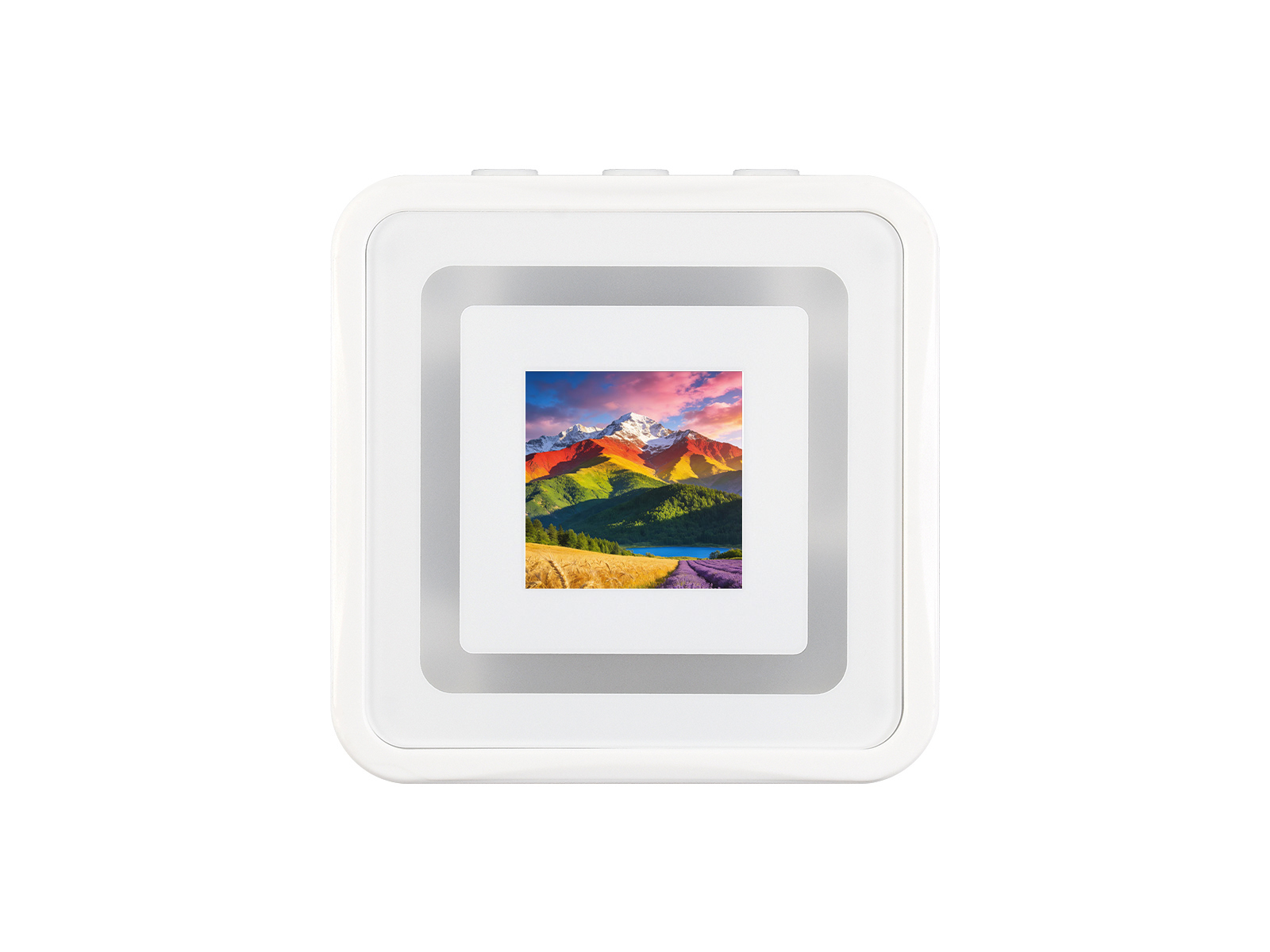

ESP32-S3
0.85 英寸液晶屏开发板
支持 AI 语音交互，可接入主流在线大模型，支持 DIY 个性化二次开发
版本选择

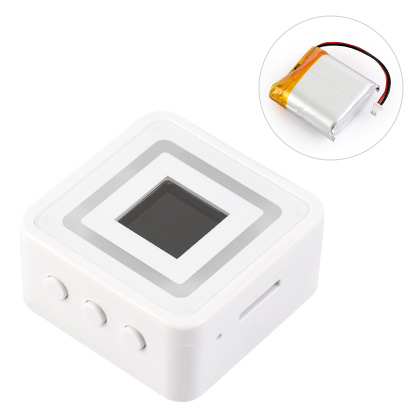

ESP32-S3-LCD-0.85
带锂电池版本

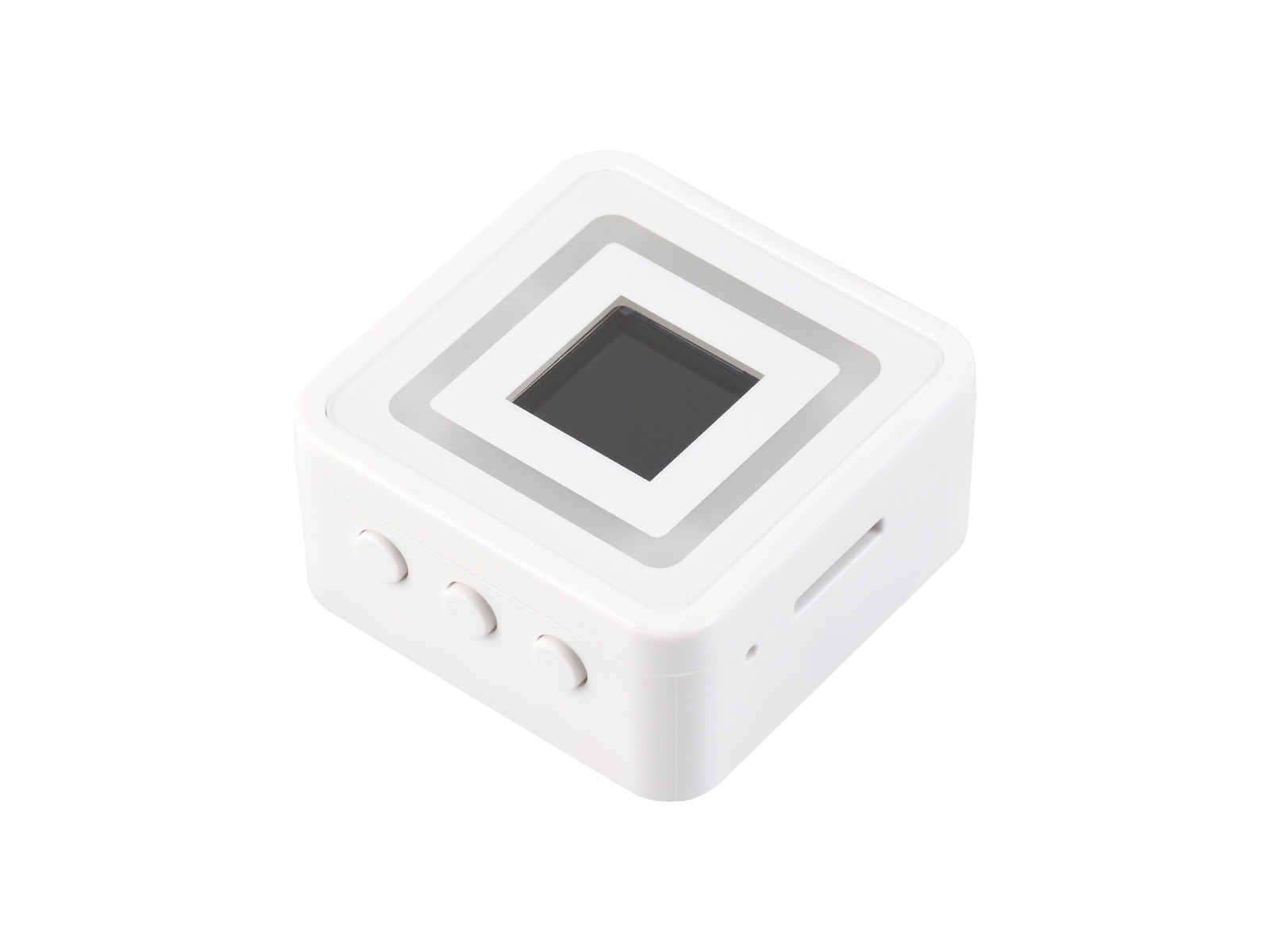

ESP32-S3-LCD-0.85-EN
不带锂电池版本
产品特性
ESP32-S3-LCD-0.85 是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板，采用小方盒开模塑料外壳，小巧美观且质感出众。板载 0.85 英寸 IPS 彩色 LCD 显示屏、Micro SD 卡槽、8 颗 RGB 炫彩灯及低功耗音频编解码芯片等外设，方便开发多媒体与交互应用。凭借这些硬件资源，产品可实现图像显示、音频播放和灯效控制等功能，既适合快速原型开发，也可嵌入终端产品进行个性化扩展和二次开发。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB SRAM、384KB ROM、8MB Flash 和 8MB PSRAM
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 0.85 英寸 LCD 屏，128 × 128 分辨率，65K 彩色
- 板载 8 个环形 RGB 彩灯，可编程实现多种动态灯效
- 板载 3.7V MX1.25 锂电池充放电接口
- 引出 I2C、UART 等焊盘，可供外接设备和调试使用，灵活配置外设功能
- 板载 Micro SD 卡槽，提供扩展存储、快速数据传输和灵活性，适用于数据记录和媒体播放，简化了电路设计
- 板载 ES8311 音频编解码芯片、双 MIC 麦克风模块等资源
LCD 屏幕参数
| 工作电压 | 3.3V/5V | 显示尺寸 | 15.21 × 15.21 (mm) |
|---|---|---|---|
| 显示分辨率 | 128 × 128 像素 | 显示颜色 | 65K |
| 显示面板 | IPS | 像素间距 | 39.6 × 118.8 (um) |
| 接口类型 | 4-wire SPI | 驱动 IC | GC9107 |

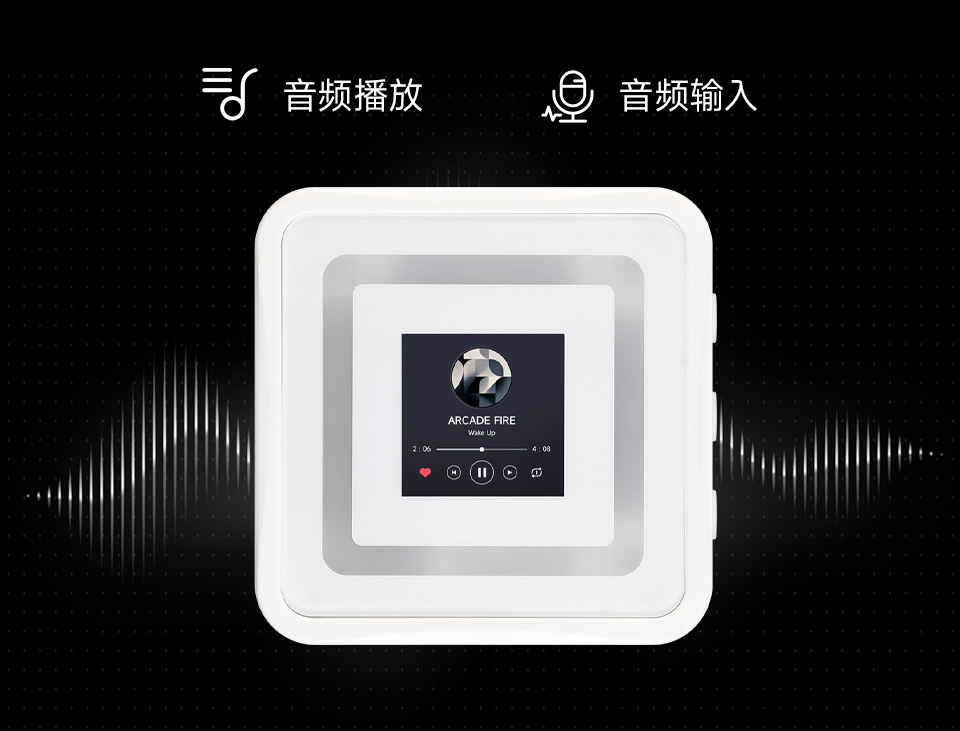

板载音频编解码芯片
可支持高质量音频处理，提供清晰、出色的音频输入和输出

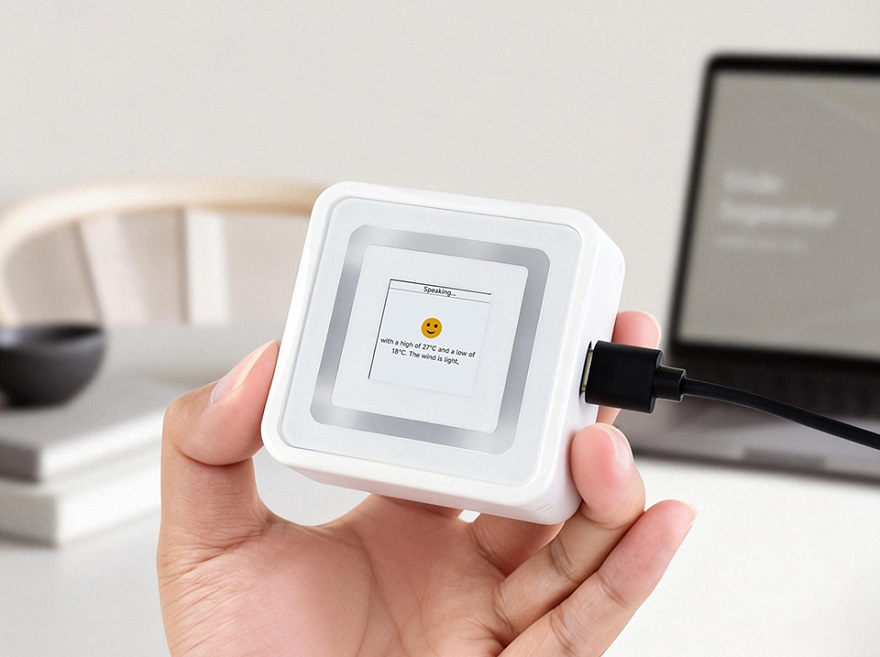

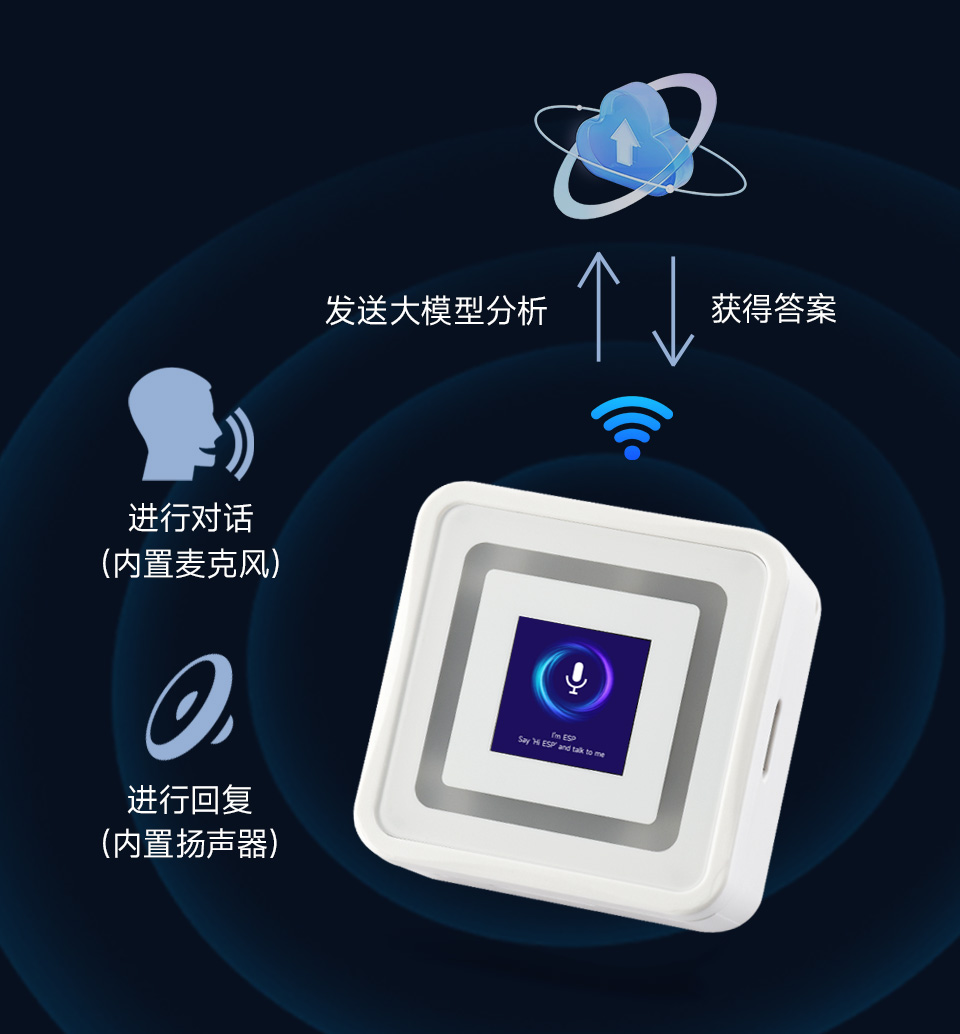

支持 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型

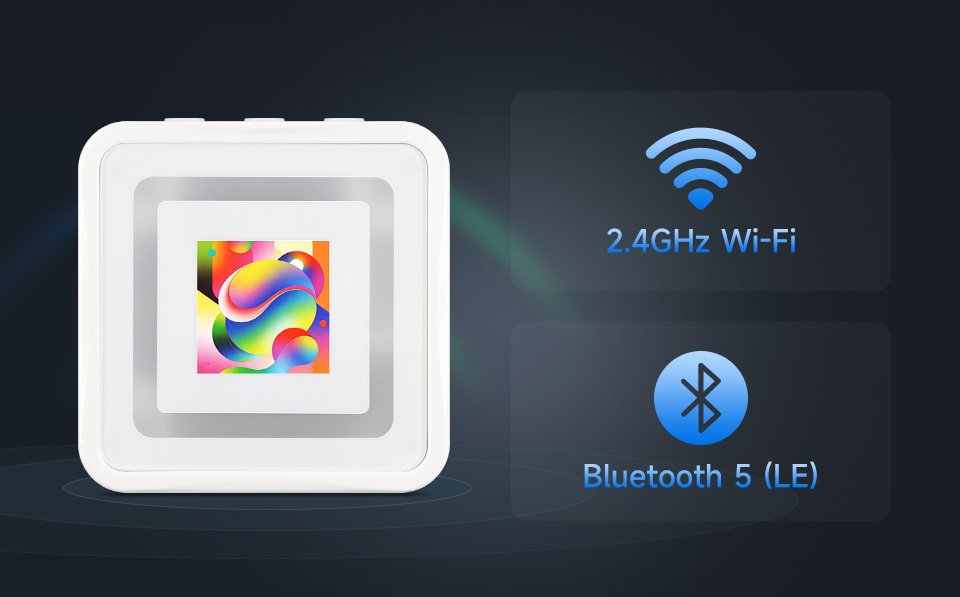

支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

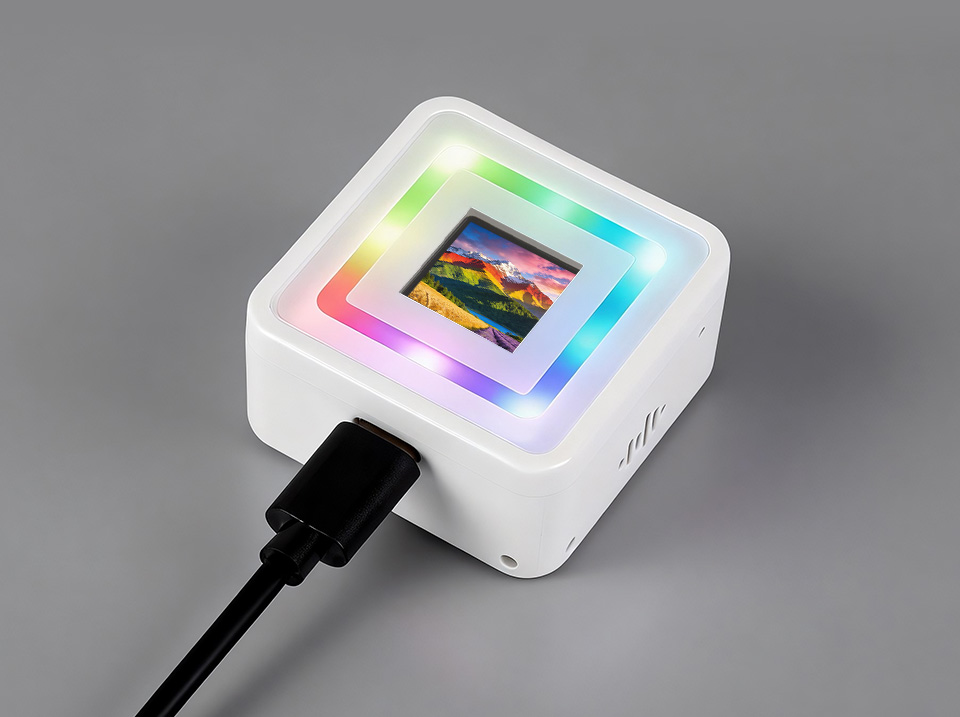

RGB 环绕灯效
板载 8 个环形 RGB 彩灯，可编程实现多种动态灯效
支持 ESP-IDF，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

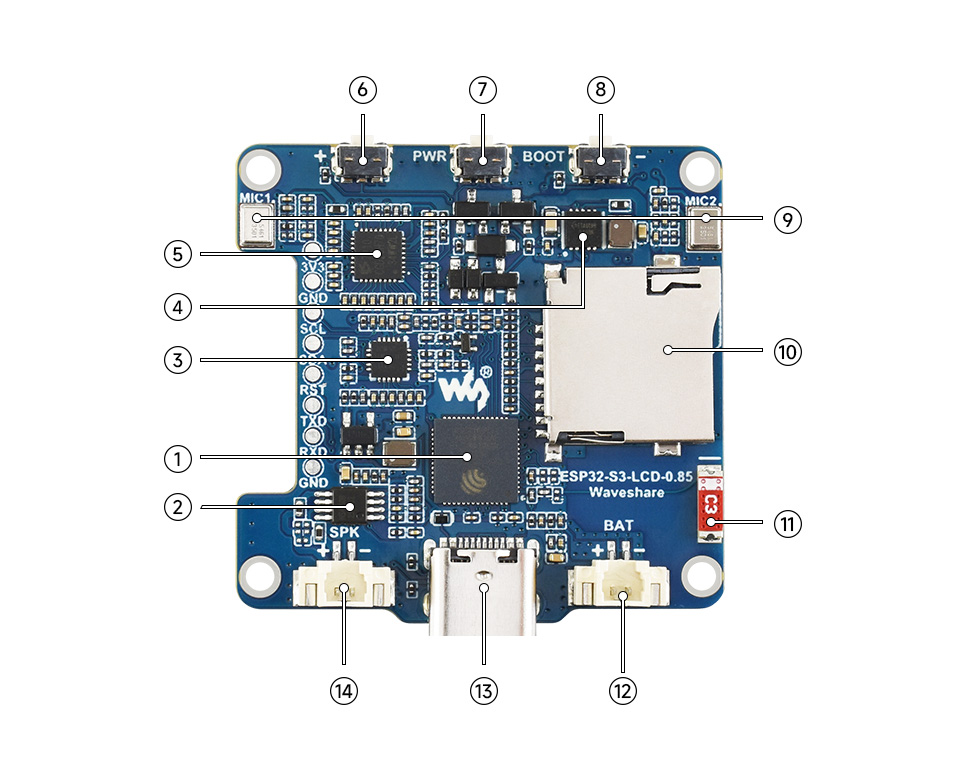

资源简介
- ESP32-S3-PICO-1-N8R8
双核处理器，高达 240MHz 的运行频率，集成 8MB Flash 和 8MB PSRAM
- NS4150
音频功率放大器芯片
- ES8311 音频编解码芯片
- 电池充放电管理芯片
- ES7210
- PLUS 按键
- PWR 电源按键
可控制电源通断，支持自定义功能
- BOOT 按键
用于设备启动和功能调试
- 麦克风
- Micro SD 卡槽
- 贴片陶瓷天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)

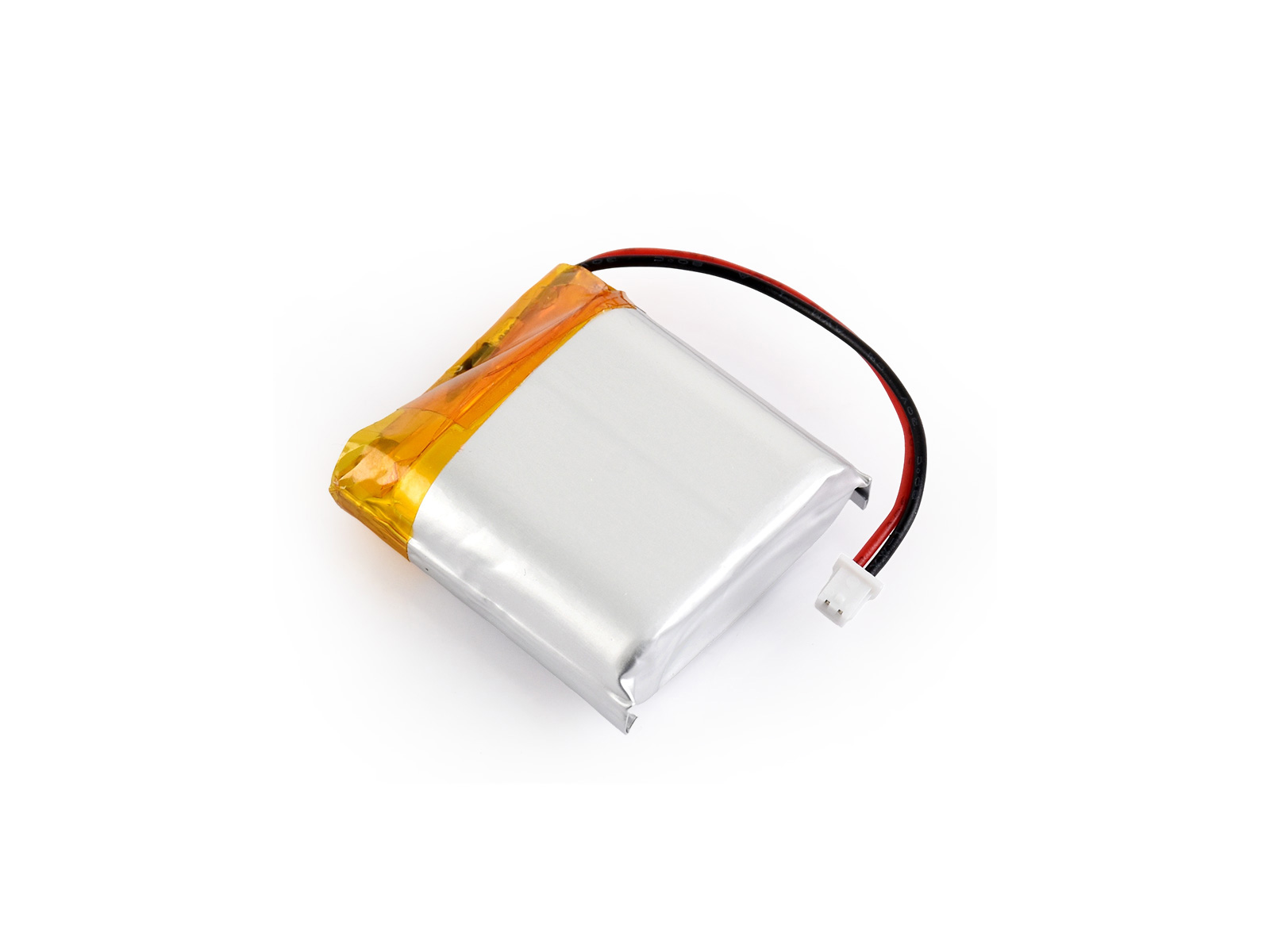

- 电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V
锂电池，支持充放电 - USB Type-C 接口
ESP32-S3 USB 接口，用于烧录程序和
日志打印 - 喇叭接口

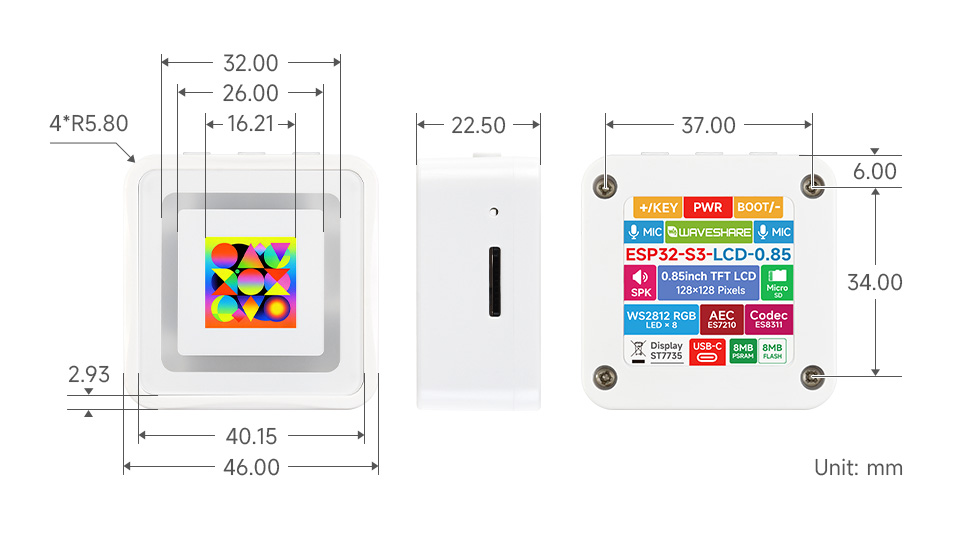

产品尺寸
ESP32 显示屏选型表
| 产品型号 | 核心配置 | 显示屏 | 板载资源 | 引出接口 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CPU | PSRAM | Flash | 分辨率 | 接口 | 显示 | 触摸 | IMU | RTC | SD | 喇叭 | 麦克风 | 电池接口 | ||
| AMOLED 屏 | ||||||||||||||
ESP32-S3-Touch-AMOLED-2.41 |
ESP32-S3R8 | 8MB | 16MB | 600 × 450 | QSPI | RM690B0 | FT6336 | - | - | I2C，UART， USB，34PIN接口 |
||||
ESP32-S3-Touch-AMOLED-2.41-B |
ESP32-S3R8 | 8MB | 16MB | 600 × 450 | QSPI | RM690B0 | FT6336 | - | - | I2C，UART， USB，34PIN接口 |
||||
ESP32-S3-Touch-AMOLED-2.06 |
ESP32-S3R8 | 8MB | 32MB | 410 × 502 | QSPI | CO5300 | FT3168 | I2C，UART， USB触点 |
||||||
ESP32-C6-Touch-AMOLED-2.06 |
ESP32-C6 | - | 16MB | 410 × 502 | QSPI | CO5300 | FT3168 | - | I2C，UART， USB触点 |
|||||
ESP32-S3-Touch-AMOLED-1.91 |
ESP32-S3R8 | 8MB | 16MB | 240 × 536 | QSPI | RM67162 | FT3168 | - | - | - | 40PIN排针接口 | |||
ESP32-S3-AMOLED-1.91 |
ESP32-S3R8 | 8MB | 16MB | 240 × 536 | QSPI | RM67162 | 无 | - | - | - | 40PIN排针接口 | |||
ESP32-C6-Touch-AMOLED-1.8 |
ESP32-C6 | / | 16MB | 368 × 448 | QSPI | SH8601 | FT3168 / FT6146 | I2C，UART，USB触点 | ||||||
ESP32-S3-Touch-AMOLED-1.8 |
ESP32-S3R8 | 8MB | 16MB | 368 × 448 | QSPI | SH8601 | FT3168 / FT6146 | I2C，UART GPIO触点 |
||||||
ESP32-S3-Touch-AMOLED-1.75 |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | CO5300 | CST9217 | I2C，UART，USB， 8PIN排座接口 (间距2.54mm) |
||||||
ESP32-S3-Touch-AMOLED-1.75-B |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | CO5300 | CST9217 | I2C，UART，USB， 8PIN排座接口 (间距2.54mm) |
||||||
ESP32-S3-Touch-AMOLED-1.75C |
ESP32-S3R8 | 8MB | 32MB | 466 × 466 | QSPI | CO5300 | CST9217 | - | - | I2C，UART，USB， GPIO焊盘 | ||||
ESP32-S3-Touch-AMOLED-1.64 |
ESP32-S3R8 | 8MB | 16MB | 280 × 456 | QSPI | CO5300 | FT3168 | - | - | - | 22PIN排针接口 (间距2.54mm) |
|||
ESP32-C6-Touch-AMOLED-1.43 |
ESP32-C6 | - | 16MB | 466 × 466 | QSPI | CO5300 | FT6146 | UART，I2C， 16PIN排母接口 （间距 2.54mm） |
||||||
ESP32-C6-Touch-AMOLED-1.43-B |
ESP32-C6 | - | 16MB | 466 × 466 | QSPI | CO5300 | FT6146 | UART，I2C， 16PIN排母接口 （间距 2.54mm） |
||||||
ESP32-S3-Touch-AMOLED-1.43 |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | SH8601/ CO5300 |
FT3168/ FT6146 |
- | - | I2C，UART， USB，28PIN接口 |
||||
ESP32-S3-Touch-AMOLED-1.43-B |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | SH8601/ CO5300 |
FT3168/ FT6146 |
- | - | I2C，UART，USB， 28PIN接口 |
||||
ESP32-C6-Touch-AMOLED-1.32 |
ESP32-C6 | - | 16MB | 466 × 466 | QSPI | CO5300 | CST820 | - | - | - | SH1.0 12PIN 排母接口 |
|||
ESP32-S3-Touch-AMOLED-1.32 |
ESP32-S3-PICO-1-N8R8 | 8MB | 8MB | 466 × 466 | QSPI | CO5300 | CST820 | - | - | - | SH1.0 12PIN 排母接口 |
|||
| LCD 屏 | ||||||||||||||
ESP32-Touch-LCD-3.5 |
ESP32-D0WDR2-V3 | 2MB | 16MB | 320 × 480 | SPI | ST7796 | FT6336 | - | 32PIN接口 | |||||
ESP32-S3-Touch-LCD-3.5 |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | SPI | ST7796 | FT6336 | 32PIN接口 摄像头接口 |
||||||
ESP32-S3-Touch-LCD-3.5 |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | SPI | ST7796 | FT6336 | 32PIN接口 摄像头接口 |
||||||
ESP32-S3-Touch-LCD-3.5B |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | QSPI | AXS15231B | AXS15231B | 32PIN接口 摄像头接口 |
||||||
|
ESP32-S3-Touch-LCD-3.5B |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | QSPI | AXS15231B | AXS15231B | 32PIN接口 摄像头接口 |
||||||
ESP32-S3-Touch-LCD-3.49 |
ESP32-S3R8 | 8MB | 16MB | 172 × 640 | QSPI | AXS15231B | AXS15231B | 22PIN 2.54mm 间距焊盘接口 | ||||||
ESP32-S3-Touch-LCD-3.49B |
ESP32-S3R8 | 8MB | 16MB | 172 × 640 | QSPI | AXS15231B | AXS15231B | 22PIN 2.54mm 间距焊盘接口 | ||||||
ESP32-S3-LCD-3.16 |
ESP32-S3R8 | 8MB | 16MB | 320 × 820 | RGB | ST7701 | - | - | - | I2C，UART，USB | ||||
ESP32-S3-Touch-LCD-2.8 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789 | CST328 | - | I2C，UART SH1.0 12PIN接口 |
|||||
ESP32-S3-LCD-2.8 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789 | 无 | - | I2C，UART SH1.0 12PIN接口 |
|||||
ESP32-S3-Touch-LCD-2.8B |
ESP32-S3R8 | 8MB | 16MB | 480 × 640 | RGB | ST7701 | GT911 | - | - | 20PIN排针接口 | ||||
ESP32-S3-LCD-2.8B |
ESP32-S3R8 | 8MB | 16MB | 480 × 640 | SPI | ST7701 | 无 | - | - | 20PIN排针接口 | ||||
ESP32-S3-Touch-LCD-2.8C |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | GT911 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-LCD-2.8C |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | 无 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-Touch-LCD-2.1 |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | CST820 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-Touch-LCD-2.1B |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | CST820 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-Touch-LCD-2 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789T3 | CST816 | - | - | - | 28PIN排针 摄像头接口 |
|||
ESP32-S3-LCD-2 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789T3 | 无 | - | - | - | 28PIN排针 摄像头接口 |
|||
ESP32-S3-Touch-LCD-1.9 |
ESP32-S3R8 | 8MB | 16MB | 170 × 320 | SPI | ST7789 | CST816 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-S3-LCD-1.9 |
ESP32-S3R8 | 8MB | 16MB | 170 × 320 | SPI | ST7789 | 无 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-C6-Touch-LCD-1.9 |
ESP32-C6FH8 | - | 8MB | 170 × 320 | SPI | ST7789 | CST816 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-C6-LCD-1.9 |
ESP32-C6FH8 | - | 8MB | 170 × 320 | SPI | ST7789 | 无 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-S3-Touch-LCD-1.85C |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART 2×14PIN 排母接口 (1.27mm间距) |
|||||
ESP32-S3-Touch-LCD-1.85C-BOX |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART 2×14PIN 排母接口 (1.27mm间距) |
|||||
ESP32-S3-Touch-LCD-1.85 |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | CST816 | I2C，UART GPIO触点 |
||||||
ESP32-S3-LCD-1.85 |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | 无 | I2C，UART GPIO触点 |
||||||
ESP32-S3-Touch-LCD-1.83 |
ESP32-S3R8 | 8MB | 16MB | 240 × 284 | SPI | ST7789P | CST816D | I2C，UART， USB触点 |
||||||
ESP32-C6-Touch-LCD-1.83 |
ESP32-C6 | - | 16MB | 240 × 284 | SPI | ST7789P | CST816D | I2C，UART， USB触点 |
||||||
ESP32-C6-Touch-LCD-1.69 |
ESP32-C6 | - | 16MB | 240 × 280 | SPI | ST7789V2 | CST816T | - | 引出接口 USB，I2C，UART， GPIO触点 |
|||||
ESP32-C6-LCD-1.69 |
ESP32-C6 | - | 16MB | 240 × 280 | SPI | ST7789V2 | 无 | - | 引出接口 USB，I2C，UART， GPIO触点 |
|||||
ESP32-S3-Touch-LCD-1.69 |
ESP32-S3R8 | 8MB | 16MB | 240 × 280 | SPI | ST7789 | CST816 | - | - | - | I2C，UART GPIO触点 |
|||
ESP32-S3-LCD-1.69 |
ESP32-S3R8 | 8MB | 16MB | 240 × 280 | SPI | ST7789 | 无 | - | - | - | SH1.0 12PIN接口 | |||
ESP32-S3-Touch-LCD-1.47 |
ESP32-S3R8 | 8MB | 16MB | 172 × 320 | SPI | JD9853 | AXS5106L | - | - | - | - | 22PIN排针接口 | ||
ESP32-S3-LCD-1.47 |
ESP32-S3R8 | 8MB | 16MB | 172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | 18PIN排针接口 | |
ESP32-S3-LCD-1.47B |
ESP32-S3R8 | 8MB | 16MB | 172 × 320 | SPI | ST7789 | 无 | - | - | - | 18PIN排针接口 | |||
ESP32-C6-Touch-LCD-1.47 |
ESP32-C6FH8 | - | 8MB | 172 × 320 | SPI | JD9853 | AXS5106L | - | - | - | 22PIN排针接口 | |||
ESP32-C6-LCD-1.47 |
ESP32-C6FH8 | - | 8MB | 172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | 18PIN排针接口 | |
ESP32-S3-Touch-LCD-1.46B |
ESP32-S3R8 | 8MB | 16MB | 412 × 412 | QSPI | SPD2010 | SPD2010 | 20PIN排针接口 | ||||||
ESP32-S3-Touch-LCD-1.46 |
ESP32-S3R8 | 8MB | 16MB | 412 × 412 | QSPI | SPD2010 | SPD2010 | 20PIN排针接口 | ||||||
ESP32-C6-LCD-1.3 |
ESP32-C6FH4 | 4MB | 240 × 240 | SPI | ST7789 | - | - | - | - | - | - | 2.54mm 12PIN排针接口 | ||
ESP32-C6-LCD-1.3-M |
ESP32-C6FH4 | 4MB | 240 × 240 | SPI | ST7789 | - | - | - | - | - | - | 2.54mm 12PIN排针接口 | ||
ESP32-S3-LCD-1.3 |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | - | - | - | - | 2.54mm 16PIN排针接口 | |||
ESP32-S3-LCD-1.3-B |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | - | - | - | - | 2.54mm 16PIN排针接口 | |||
ESP32-S3-LCD-1.3-C |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | - | - | - | - | 2.54mm 16PIN排针接口 | |||
ESP32-S3-Touch-LCD-1.28 |
ESP32-S3R2 | 2MB | 16MB | 240 × 240 | SPI | GC9A01A | CST816 | - | - | - | - | SH1.0 12PIN接口 | ||
ESP32-S3-LCD-1.28 |
ESP32-S3R2 | 2MB | 16MB | 240 × 240 | SPI | GC9A01A | 无 | - | - | - | - | 2 × 20PIN 排母接口 (1.27mm 间距) |
||
ESP32-C3-LCD-0.71 |
ESP32-C3FH4 | - | 4MB | 160 × 160 | SPI | GC9D01 | 无 | - | - | - | - | - | 12PIN 焊盘 | |
ESP32-C6-GEEK |
ESP32-C6 | - | 16MB | 240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | I2C，UART，GPIO | |
ESP32-S3-GEEK |
ESP32-S3R2 | 2MB | 16MB | 240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | I2C，UART，GPIO | |
