ESP32-S3 工控板
工业级 8 路 Wi-Fi 网络继电器

基于 ESP32-S3 主控，支持 Wi-Fi、蓝牙、数字输入、CAN 和网口等接口

内置电源隔离、光耦隔离等保护电路，安全稳定更可靠

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器主图

版本选择

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器主图

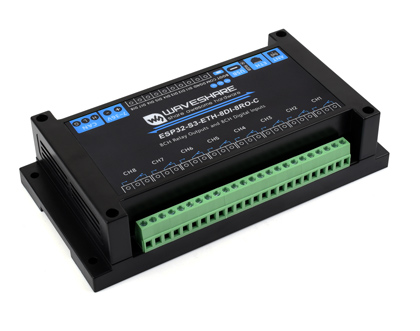

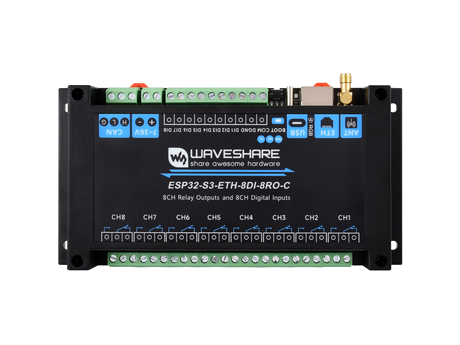

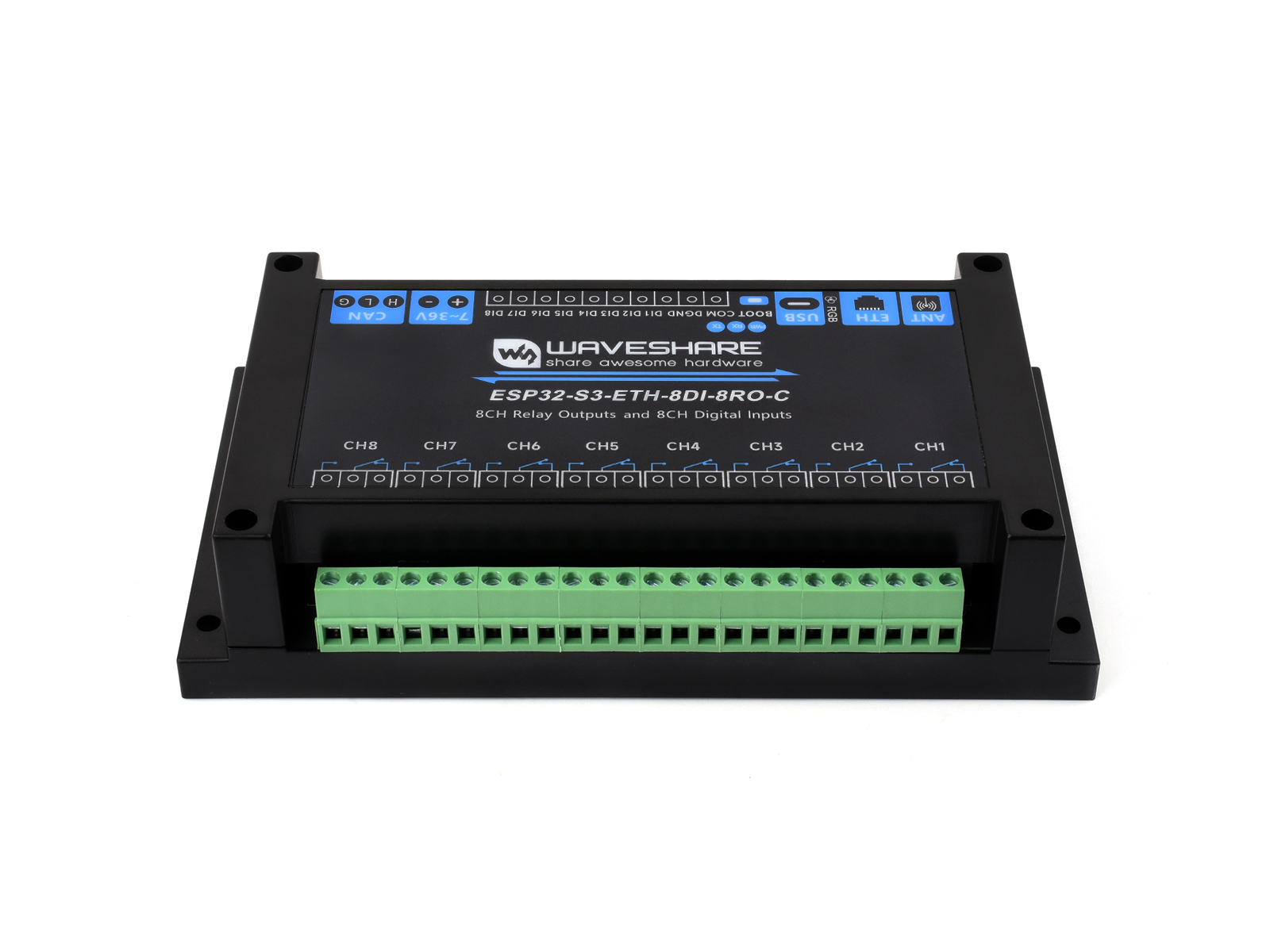

ESP32-S3-ETH-8DI-8RO-C

普通网口 + 隔离 CAN
8 路数字输入 + 8 路继电器

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器主图
ESP32-S3-POE-ETH-8DI-8RO-C

PoE 网口 + 隔离 CAN
8 路数字输入 + 8 路继电器

产品特性

  • 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
  • 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  • 开关量输入带双向光耦隔离，支持无源和有源开关量输入，继电器支持开关输入联动模式控制
  • 板载隔离型 CAN 接口，方便外扩接入各种 CAN 设备
  • 板载排针接口，允许接入其他设备
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 板载接线端子供电接口，支持 7V~36V 宽电压范围供电，方便工业供电使用
  • 板载 RTC 时钟芯片，支持定时任务
  • 板载 W5500 以太网芯片，通过 SPI 接口扩展 10/100Mbps 网络连接
  • PoE 网口版本支持外接 PoE 模块，实现以太网供电功能 (符合 IEEE 802.3af 标准)
  • 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
  • 板载数字隔离，避免外部信号干扰控制芯片
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
  • 板载蜂鸣器、RGB 彩灯、电源和 CAN 收发指示灯，方便感知设备的运行工作状态
  • 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

产品参数

型号 ESP32-S3-POE-ETH-8DI-8RO ESP32-S3-POE-ETH-8DI-8RO-C
微控制器 ESP32-S3
(默认为 ESP32-S3-WROOM-1U-N16R8 模组，可定制)
无线通信 2.4GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5、BLE
USB 接口 接口形式 USB Type-C
供电电压 5V
功能 设备供电、USB 通信、固件下载等
隔离型通信接口 接口类型 RS485CAN
接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护、浪涌和静电保护
匹配电阻 默认 NC，预留 120R 匹配电阻，可跳线帽使能
网口 PoE 网口，支持 IEEE 802.3af 标准 (仅 PoE 网口版本)
数字输入 输入路数 8 路
输入电压范围 5V~36V
输入类型 无源输入 / 有源输入 (NPN 型或 PNP 型)
隔离类型 双向光耦隔离
继电器 允许接入负载 ≤10A 250V AC 或 ≤10A 30V DC
继电器路数 8 路
触点类型 一常开、一常闭
隔离类型 光耦隔离
指示灯 RGB 彩色酷炫灯珠，可自定义显示颜色
PWR 电源指示灯，接入 USB，检测到电压则亮红灯
TXD 发送指示灯，有数据从 RS485/CAN 接口发出时亮绿灯
RXD 接收指示灯，有数据从 RS485/CAN 接口接收时亮蓝灯
端子供电 供电范围 7V~36V
产品外观 外壳 导轨式 ABS 保护外壳
尺寸 175 × 90 × 40 (mm)

基于 ESP32-S3
专为 AIoT 市场打造

搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，
拥有强大的 AI 运算能力和安全加密机制，
集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

板载多种隔离保护电路

多重保护，使用安全更可靠

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

支持 CAN、蓝牙或 Wi-Fi
联网远程控制

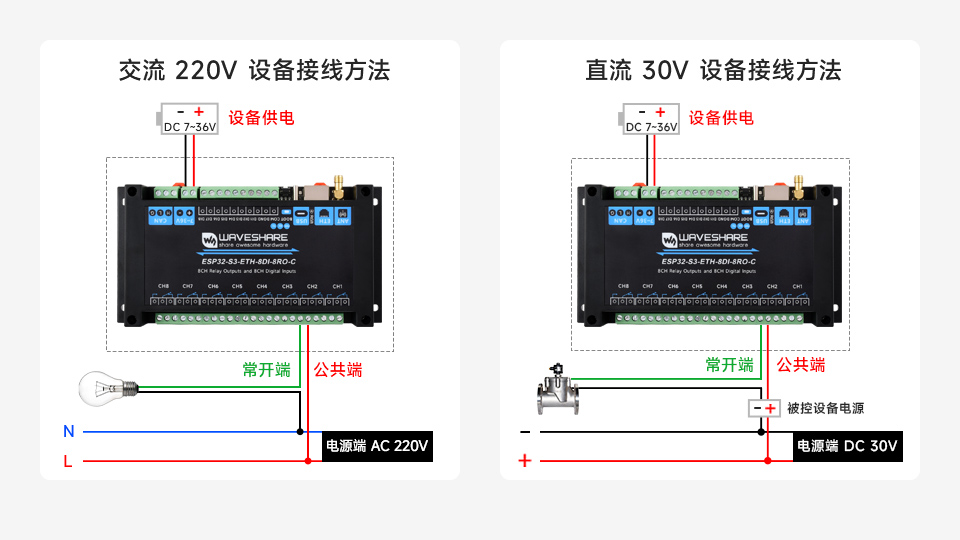

板载 8 路继电器、8 路数字输入，
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

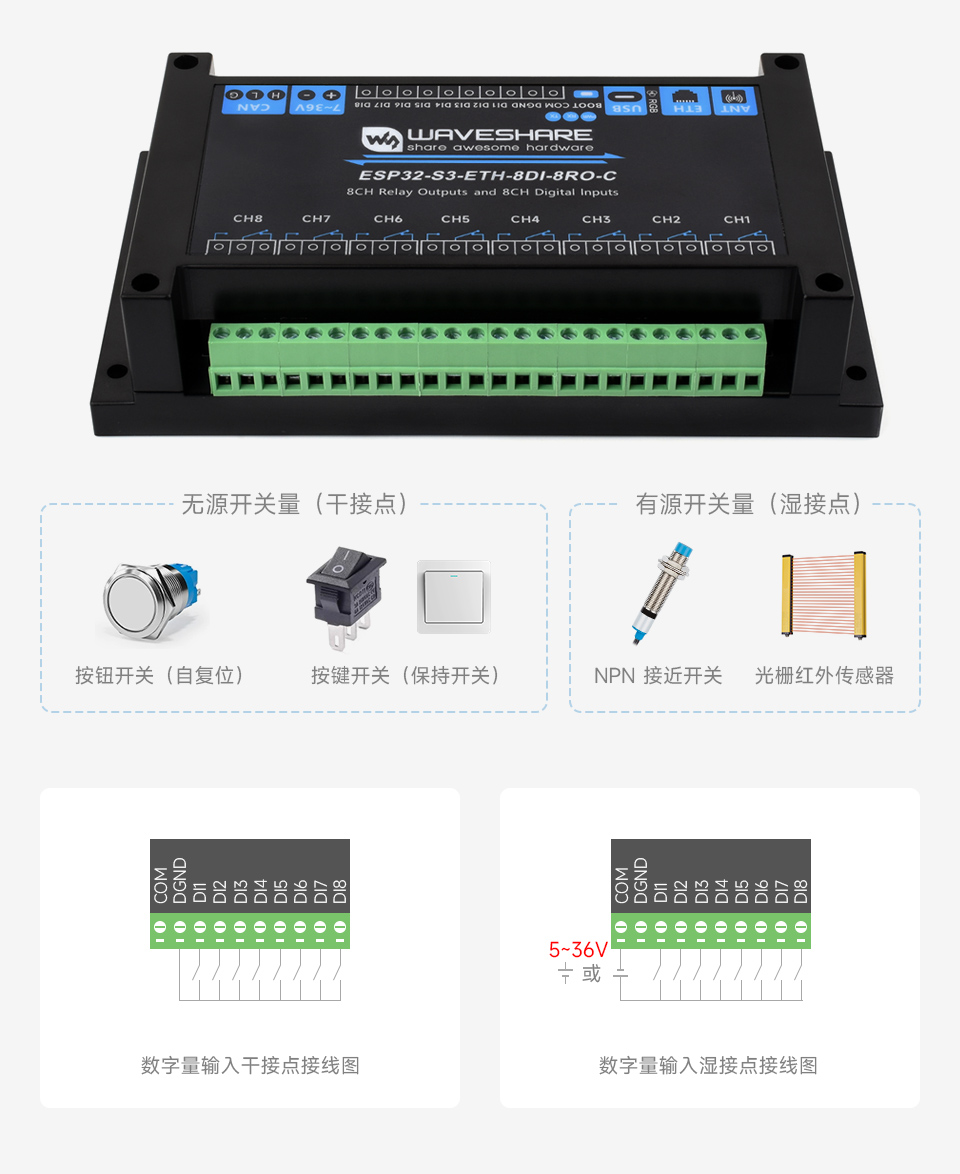

开关量输入

内置双向光耦隔离，支持无源开关量 (干接点) 和有源开关量 (湿接点) 输入

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

应用场景

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

支持 Arduino，方便二次开发

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

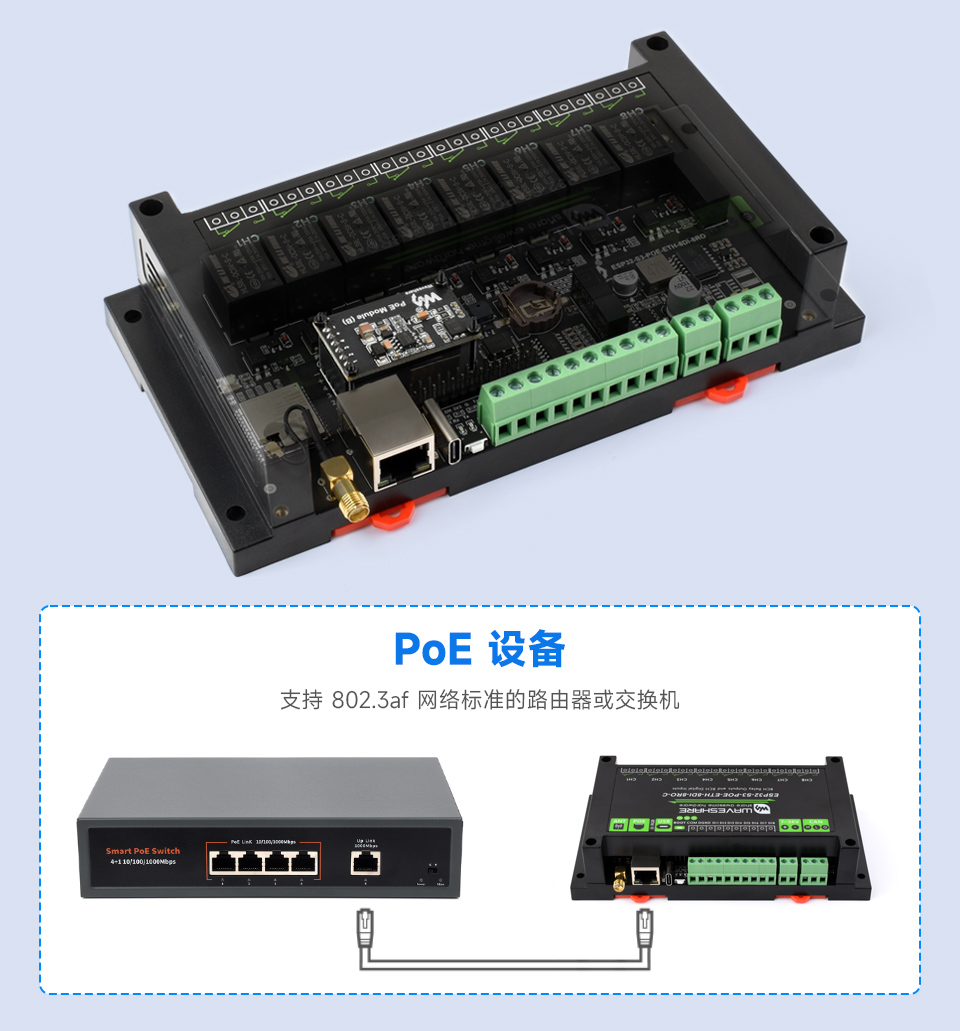

支持接入 PoE 模块

仅一根网线接入 PoE 设备即可实现联网和供电

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

仅 PoE 网口版本支持外接 PoE 模块且产品不含图中交换机

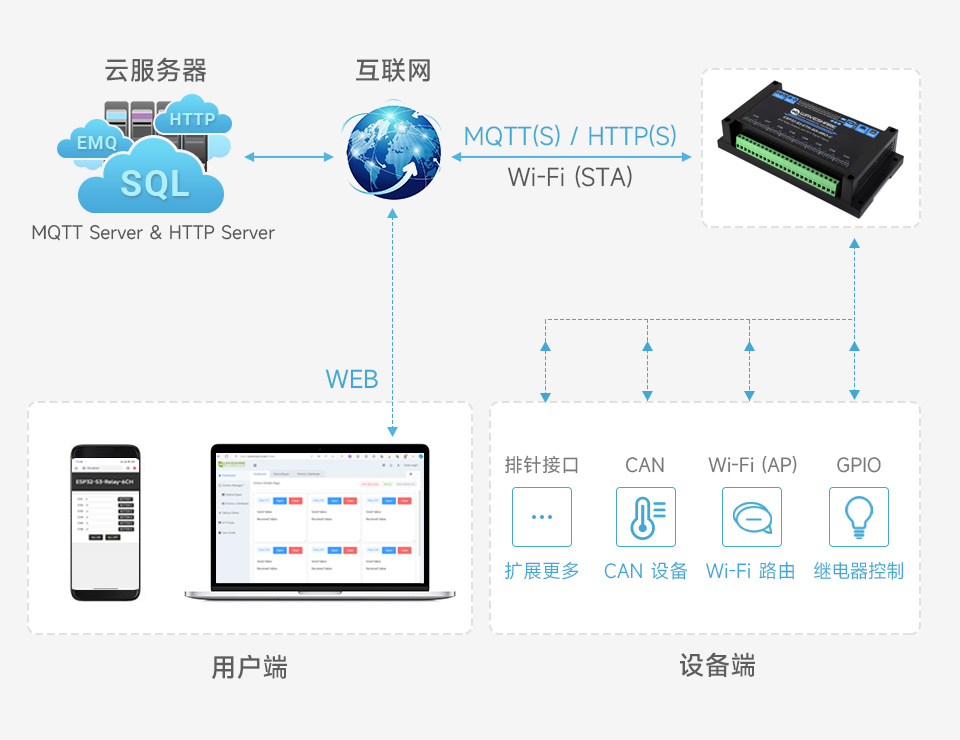

示例演示

示例代码提供多种组合方式
结合 waveshare.cloud 物联网连接演示
使用轻量级 MQTT 协议实现数据可视化服务

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器基于树莓派 Pico 接口设计

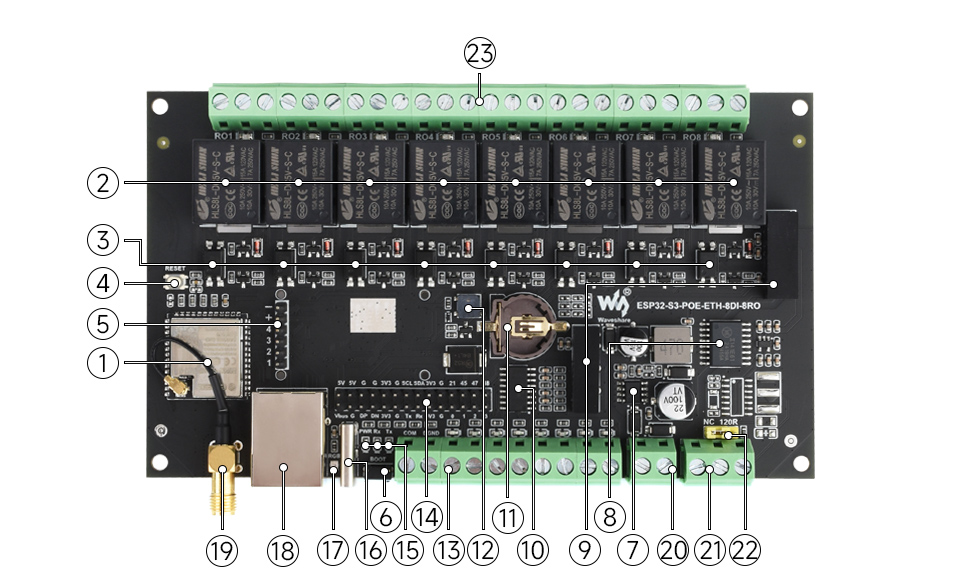

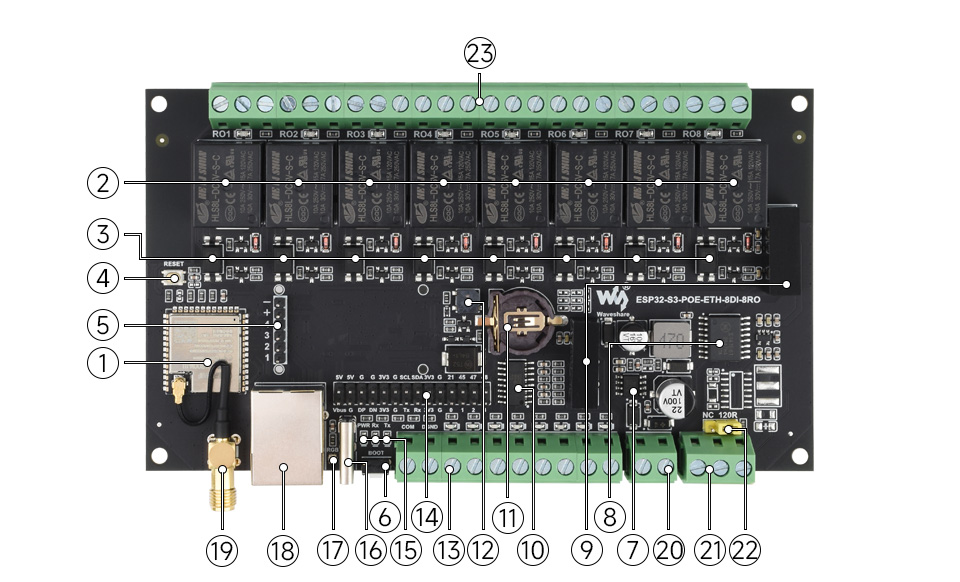

资源简介

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器资源简介
  1. ESP32-S3-WROOM-1U-N16R8

    采用 ESP32-S3 系列芯片，Xtensa 双核 32 位 LX7 处理器
    (内置 16MB Flash 和 8MB PSRAM)

  2. 优质继电器

    单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC

  3. 光耦隔离

    避免继电器外接高压电路干扰控制芯片

  4. 复位按键
  5. PoE 接口

    可以接入 PoE 模块 (仅 PoE 网口版)

  6. BOOT 按键
  7. 电源芯片
  8. 数字隔离

    避免外部信号干扰控制芯片

  9. 电源隔离

    提供稳定隔离电压，隔离端无须额外供电

  10. 双向光耦隔离
  11. RTC 电池接口

    尺寸为 1220 (直径 12mm * 厚度 2mm)，仅支持接入可充电的 3V~3.3V 电池

  12. 蜂鸣器
  1. 开关量输入接口
  2. 排针接口

    可接入其他设备

  3. 工作指示灯

    PWR：电源指示灯
    RXD：CAN 接收指示灯
    TXD：CAN 发送指示灯

  4. USB Type-C 接口

    可用于设备供电、固件下载和 USB 通信

  5. WS2812 RGB 彩灯

    可通过 GPIO38 引脚控制

  6. 网口
  7. 外部天线连接座

    SMA 母孔天线座，用于 Wi-Fi 和蓝牙无线通信

  8. 电源接线端子

    支持 DC 7V~36V 宽电压范围供电

  9. CAN 通信接口

    支持连接外部 CAN 设备

  10. CAN 匹配电阻

    预留 120R 匹配电阻，可跳线帽使能

  11. 继电器接线端子

    方便用户连接设备

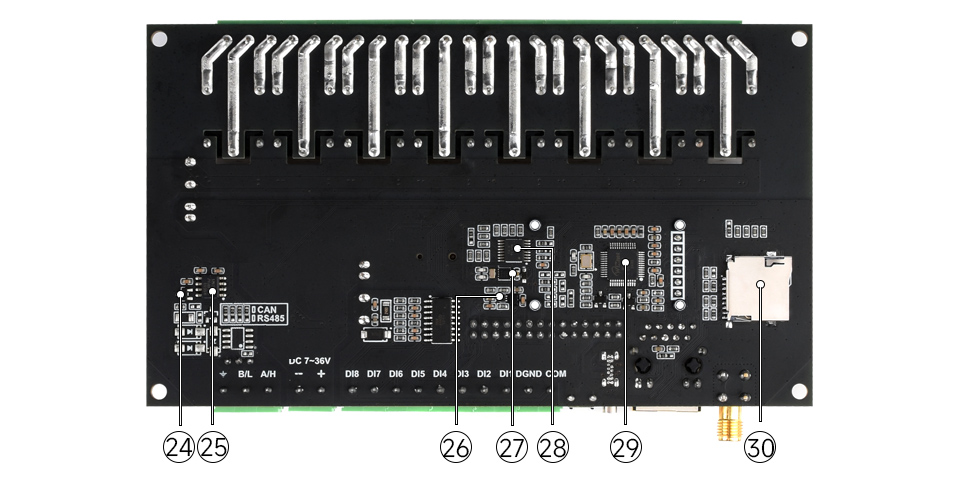

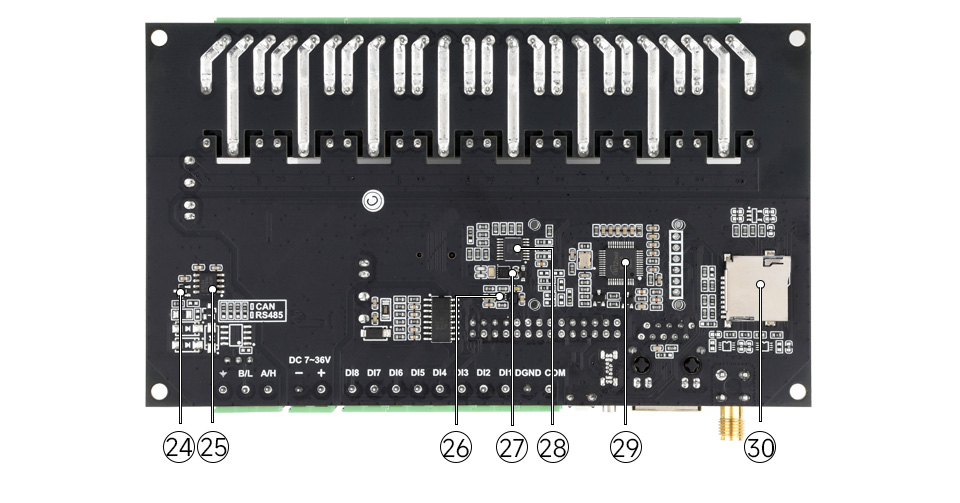

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器资源简介
  1. 板载 TVS (瞬态电压抑制管)

    可有效抑制电路中的浪涌电压和瞬态尖峰电压

  2. CAN 转换芯片
  3. MP1605GTF-Z

    DC-DC 电源模块

  4. PCF85063ATL

    RTC 芯片，可实现一些定时任务

  1. TCA9554PWR

    扩展 IO，用于控制继电器

  2. W5500

    通过 SPI 接口扩展 10/100Mbps 网络连接

  3. Micro SD 卡槽

    支持外接 SD 卡存储图片和文件

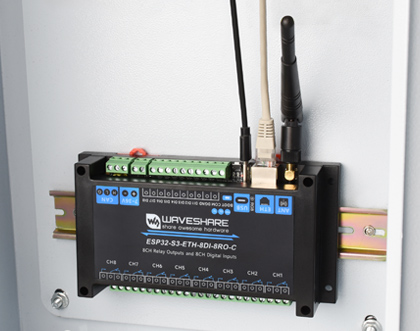

外壳设计

导轨式 ABS 保护外壳，支持 35mm 标准导轨，安装方便

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器主图
ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器主图
ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器主图
ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器主图

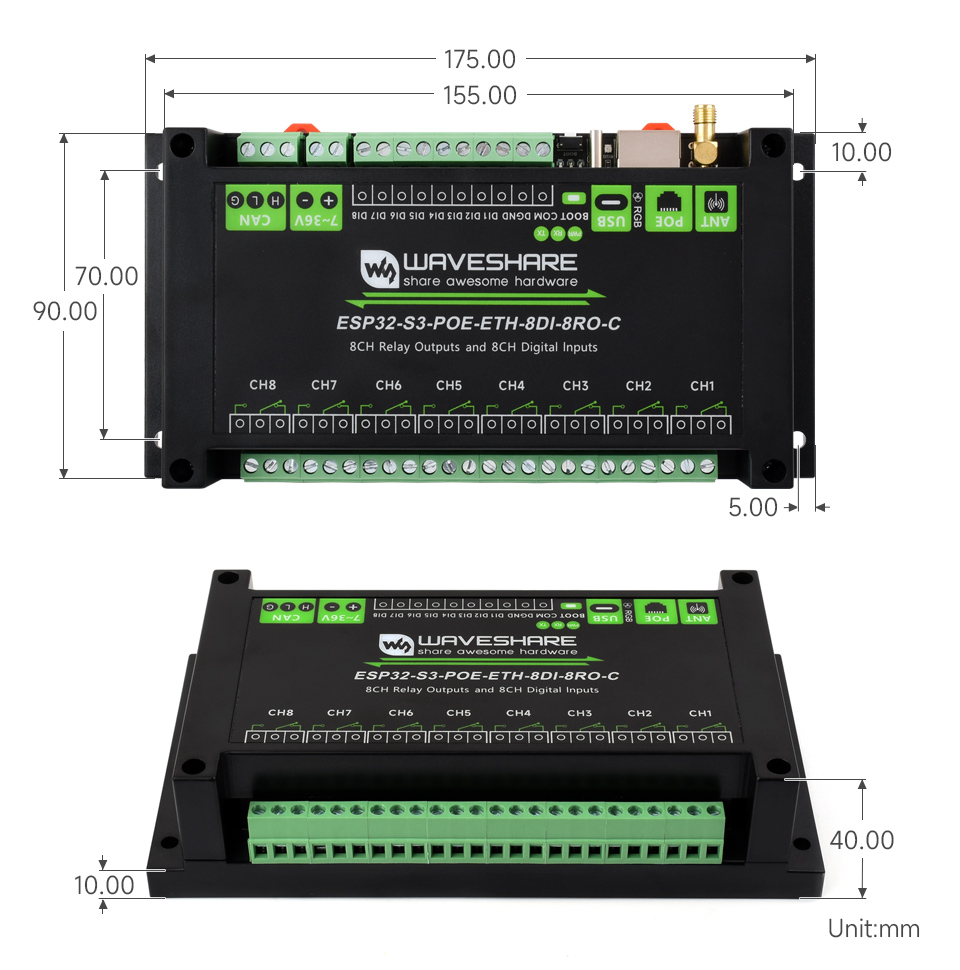

产品尺寸

普通网口版

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器产品尺寸

PoE 网口版

ESP32-S3 工控板 工业级 8 路 Wi-Fi 网络继电器产品尺寸

支持批量定制

批量需求，支持定制软硬件
包括硬件接口、LOGO、贴标、外壳和网页等

工业隔离 RS485 双串口服务器支持批量定制

产品选型

产品型号 数字输入 数字输出 继电器 RS485 CAN 网口 PoE RTC 蜂鸣器 SD 天线 引出接口

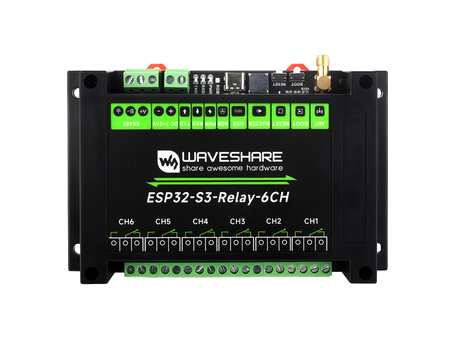

ESP32-S3-Relay-6CH
ESP32-S3-Relay-6CH 		- - 6 - - - - - 40PIN 排针接口
(兼容 Pico 接口，
间距 2.54mm)
ESP32-S3-ETH-8DI-8RO
ESP32-S3-ETH-8DI-8RO 		8 - 8 - - 28PIN 排针接口
(间距 2.54mm)

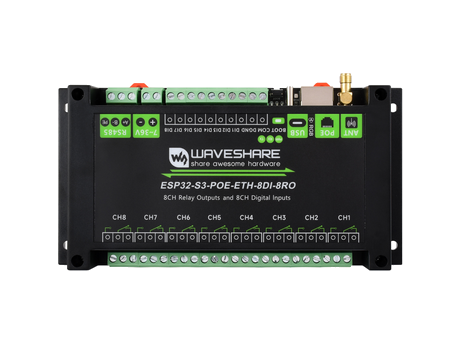

ESP32-S3-POE-ETH-8DI-8RO
ESP32-S3-POE-ETH-8DI-8RO 		8 - 8 - 28PIN 排针接口
(间距 2.54mm)
ESP32-S3-ETH-8DI-8RO-C
ESP32-S3-ETH-8DI-8RO-C 		8 - 8 - - 28PIN 排针接口
(间距 2.54mm)
ESP32-S3-POE-ETH-8DI-8RO-C
ESP32-S3-POE-ETH-8DI-8RO-C 		8 - 8 - 28PIN 排针接口
(间距 2.54mm)
ESP32-S3-POE-ETH-8DI-8DO
ESP32-S3-POE-ETH-8DI-8DO 		8 8 - 8PIN 接线端子
(间距 5.0mm)
ESP32-S3-Relay-1CH
ESP32-S3-Relay-1CH 		- - 1 - - - - - 20PIN 排针接口
(间距 2.0mm)

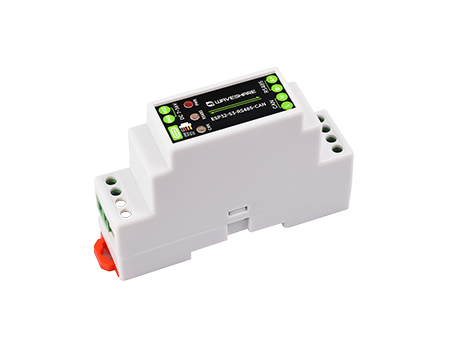

ESP32-S3-RS485-CAN
ESP32-S3-RS485-CAN 		- - - - - - - 20PIN 排针接口
(间距 2.0mm)

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/ESP32-S3-ETH-8DI-8RO-C
