ESP32-S3 AIoT 摄像头开发板 集成音频输入输出模块 可外接显示屏 支持图像采集识别和 AI 语音交互

集成音频采集与播放功能，双麦克风阵列，支持降噪与回声消除，实现高质量语音交互
价格
原价
型号
ESP32-S3-CAM-OV3660
SKU
33700
品牌
Waveshare
版本选择
带 OV5640 摄像头 带 OV3660 摄像头 带 GC2145 摄像头 带 GC0308 摄像头
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

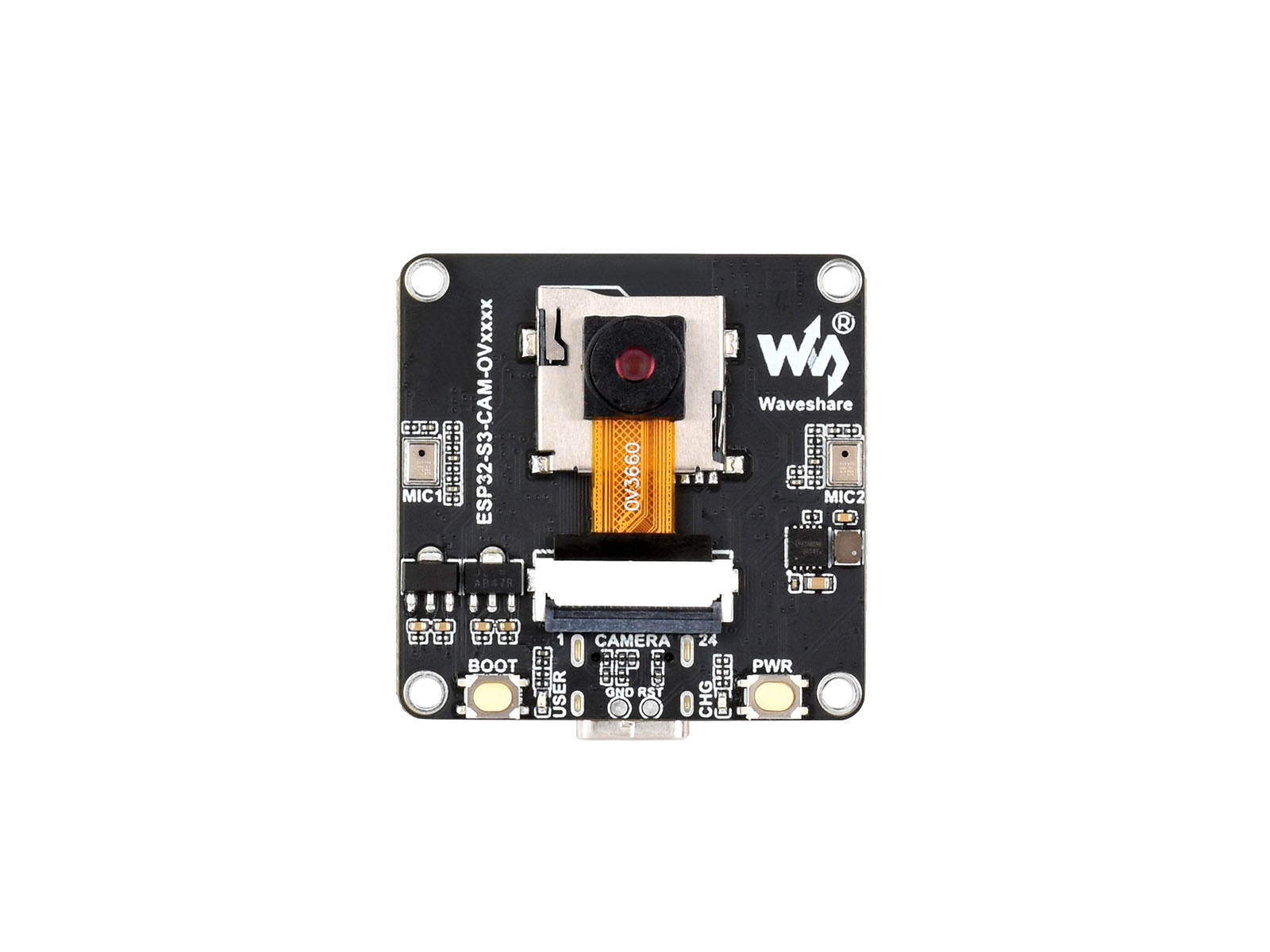

ESP32-S3 AI 摄像头开发板

集成音频输入输出模块，可外接显示屏，实现 AI 交互

ESP32-S3 AI 摄像头开发板主图 ESP32-S3 AI 摄像头开发板图标说明

版本选择

ESP32-S3 AI 摄像头开发板- OV5640 版本

ESP32-S3-CAM-OV5640

带 OV5640 摄像头
ESP32-S3 AI 摄像头开发板- OV3660 版本

ESP32-S3-CAM-OV3660

带 OV3660 摄像头
ESP32-S3 AI 摄像头开发板- GC2145 版本

ESP32-S3-CAM-GC2145

带 GC2145 摄像头
ESP32-S3 AI 摄像头开发板- GC0308 版本

ESP32-S3-CAM-GC0308

带 GC0308 摄像头

产品特性

本产品是一款基于 ESP32-S3 的 AI 开发板，集成摄像头接口 (DVP)、SPI / QSPI 显示接口及音频采集与播放功能，兼顾低成本、高性能与低功耗，可满足多样化智能终端开发需求。支持接入小智 / 豆包 / DeepSeek 等在线 AI 大模型平台，实现语音对话和问答识别等人机交互功能。同时提供 Edge Impulse 目标检测示例，支持实时和多目标识别，适用于 AI 语音交互、边缘视觉检测、HMI 带屏应用及智能摄像头等产品的快速开发。

核心配置

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频最高 240MHz
  • 内置 512KB SRAM、384KB ROM，板载 8MB PSRAM + 16MB Flash
  • 集成 2.4GHz Wi-Fi 与 Bluetooth LE 双模无线通信，射频性能出色
  • 双麦克风阵列，支持降噪与回声消除，实现高质量语音交互

扩展与接口

  • SPI / QSPI LCD 显示接口
  • 24PIN DVP 摄像头接口
  • USB、I2C 和 UART 引出
  • 板载锂电池充电电路，支持接入 3.7V 锂电池供电
  • 预留 2 个用户自定义按键

整体方案高度集成，接口丰富，适合 AIoT 智能终端产品的快速原型开发与应用落地。

摄像头参数对比

型号 最大分辨率 输出接口 输出格式 Lens Size 焦距 光圈 视场角
OV5640 摄像头 2592×1944 DVP RGB565
YUV/YCbCr422		 1/4inch 4.1mm 2.8 D:68° H:55° V:42°
OV3660 摄像头 2048×1536 DVP 8/10-bit Raw RGB data
JPEG compression
YUV/YCbCr422
RGB565		 - 3.2mm 2.4 D:68°
GC2145 摄像头 1616×1232 DVP RGB565
YCbCr422
8bit Raw RGB data		 1/5inch 2.38mm 2.4 D:68° H:60° V:46.8°
GC0308 摄像头 648×488 DVP Grayscale
YCbCr422
RGB565		 1/6.5inch 2.5mm 2.4 D:58° H:46° V:35°

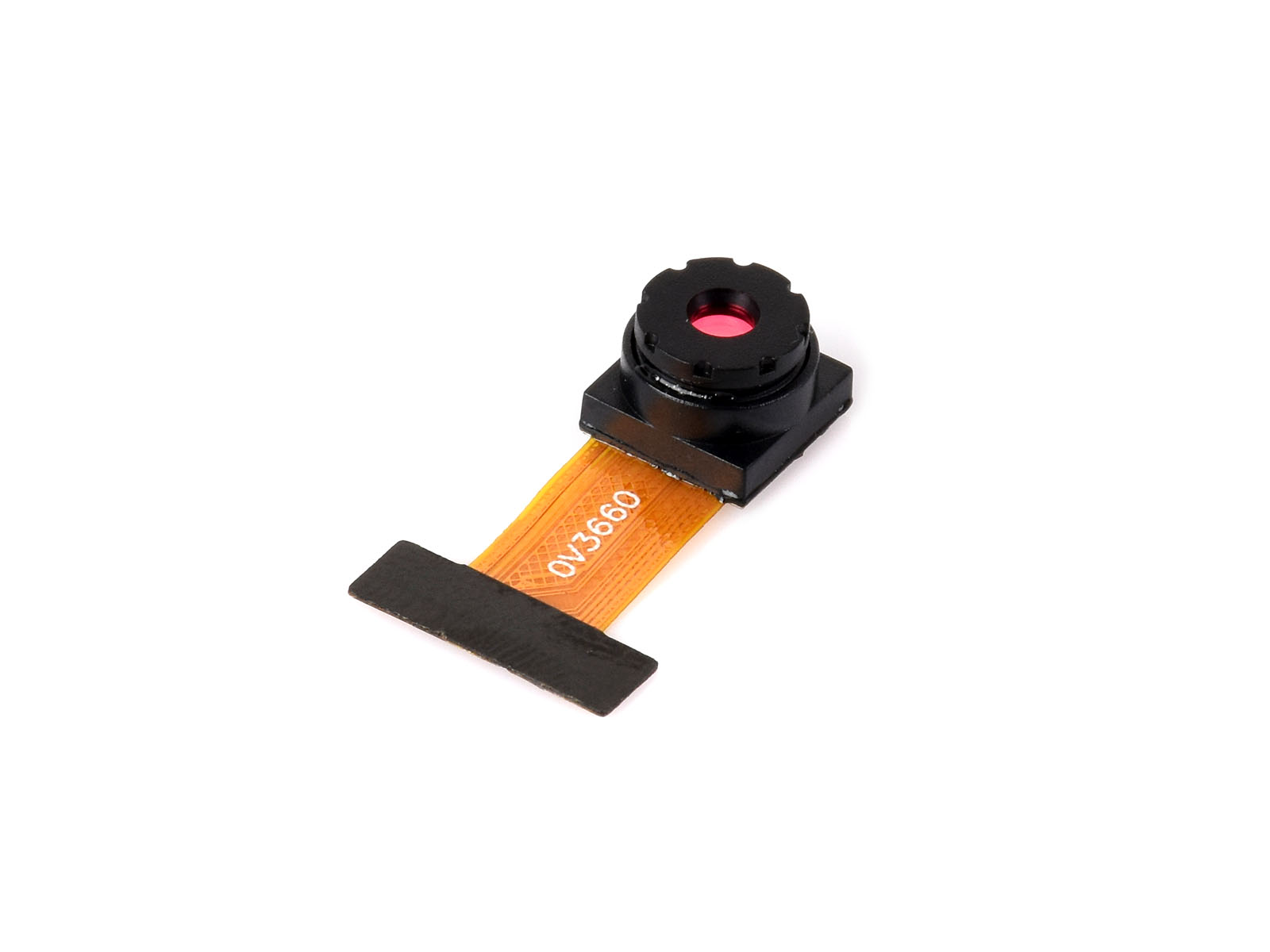

板载摄像头接口

板载 24PIN 标准 DVP 摄像头接口，
兼容 OV3660、OV5640、GC0308 和 GC2145 等摄像头

ESP32-S3 AI 摄像头开发板板载 24PIN 标准 DVP 摄像头接口

板载显示屏接口

板载 18PIN 显示屏 FPC 接口，
支持接入微雪 3.5、2.8、2、1.83 英寸等显示屏模块

ESP32-S3 AI 摄像头开发板板载显示屏接口

图片仅供演示，屏幕须另行采购，详细配置请参考配置清单

支持图像采集识别和 AI 语音交互

支持多款高清摄像头，实现图像采集与 AI 视觉识别功能。集成双麦克风、音频功放与回声消除功能，支持接入小智 / DeepSeek 等 AI 在线大模型平台，实现语音识别 (ASR) 与对话交互。依托 ESP32-S3 强大算力，实现视觉与语音双重智能控制，适用于智能监控、语音助手及 IoT 自动化等场景。

ESP32-S3 AI 摄像头开发板支持图像采集识别和 AI 语音交互

资源简介

ESP32-S3 AI 摄像头开发板资源简介
  1. Micro SD 卡
  2. 双麦克风阵列
  3. DVP 摄像头接口
  4. BOOT 按键
  5. PWR 按键
  6. ETA6098 充电管理
  7. USER 自定义指示灯
  8. 充电指示灯
  9. Type-C 接口
  10. ESP32-S3R8
  11. 16MB Flash
  12. 贴片陶瓷天线
  13. IPEX 1 代座子

    默认板载天线，可通过拆焊电阻切换为
    使用外部天线

  1. 喇叭座子

    输出功率 3W 4Ω

  2. 电池座子

    GH1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

  3. NS4150B 功放
  4. ES8311
  5. ES7210
  6. I2C 座子
  7. UART 座子
  8. LCD 18PIN 接口
  9. CH32V003F4U6 扩展 IO 芯片
  10. MP1605 电源模块

接口定义

ESP32-S3 AI 摄像头开发板产品尺寸

产品尺寸

ESP32-S3 AI 摄像头开发板产品尺寸



资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： https://docs.waveshare.net/ESP32-S3-CAM-OVxxxx


配置清单

  1. ESP32-S3-CAM 底板 × 1
  2. OV3660 × 1
  3. 1217 腔体喇叭 8Ω 2W × 1
