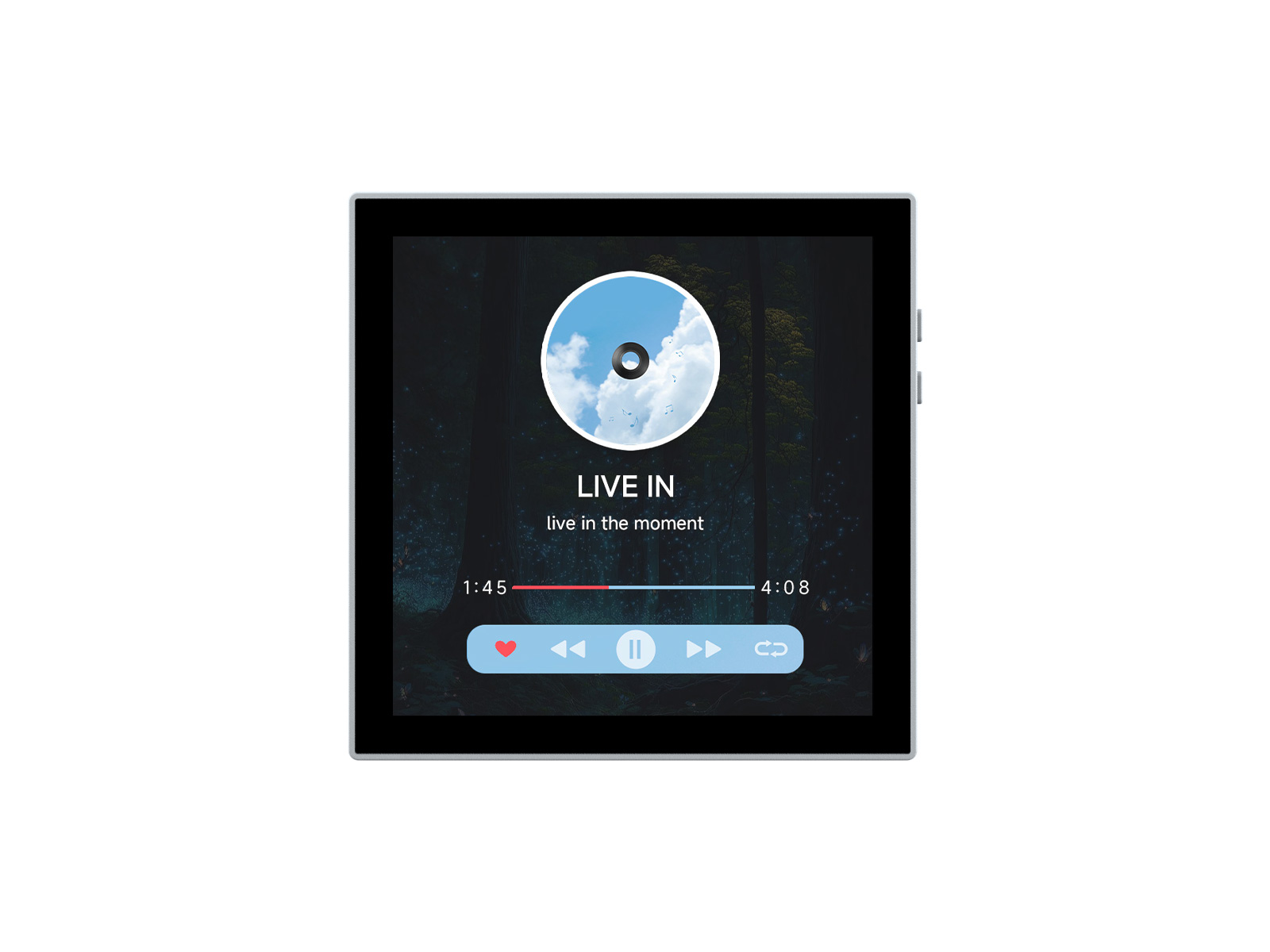

ESP32-P4 智能 86 盒 可外接摄像头 基于 ESP32-P4 芯片 双核加单核 RISC-V 架构设计 板载 4 英寸 720×720 像素五点触控 LCD

芯片封装内叠封32MB PSRAM，封装外集成32MB Nor Flash，搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
预售中 可正常下单，产品到货后我们会第一时间发货
价格
原价
型号
ESP32-P4-WIFI6-Touch-LCD-4B
SKU
31416
品牌
Waveshare
版本选择
可外接摄像头 带拓展网口、RS485 和继电器
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

ESP32-P4 智能 86 盒

基于 ESP32-P4 模块的智能 86 盒，支持二次开发


赋能智慧生活与工业物联，让场景化控制一触即达

幸狐 Core1106 智能 86 盒首图，在蓝色背景上的侧视图 Core1106 智能 86 盒卖点图标，包括：ARM Cortex-A7，DDR3L内存、分辨率、触摸、RS485、双路继电器等图标

版本选择

幸狐 Core1106 智能 86 盒首图，在蓝色背景上的侧视图

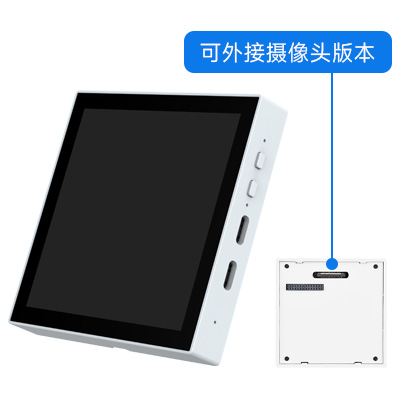

可外接摄像头

ESP32-P4-WIFI6-Touch-LCD-4B

幸狐 Core1106 智能 86 盒首图，在蓝色背景上的侧视图

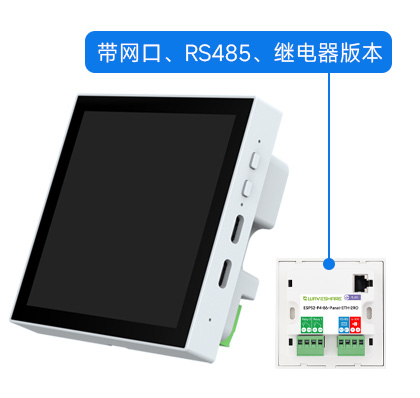

带网口、RS485 和继电器

ESP32-P4-86-Panel-ETH-2RO

※主控显示模块接口和结构不同，两者不能共用 86 底盒

产品特性

本系列产品是基于 ESP32-P4 芯片的高性能开发板。采用双核加单核 RISC-V 架构设计，板载一块 4 英寸 720 × 720 分辨率的 IPS 触摸显示屏，支持丰富的人机交互接口，包括集成图像信号处理器 (ISP) 的 MIPI-CSI，以及支持高速连接的 USB OTG 2.0 HS 接口。ESP32-P4 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性，专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求。

  • 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
  • 内置 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM 和 8KB TCM
  • 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP) 及 H264 视频编码器
  • 芯片封装内叠封 32MB PSRAM，封装外集成 32MB Nor Flash
  • 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、SDIO 3.0 Micro SD 卡槽、支持回声消除的双麦克风、扬声器端子和 RTC 电池端子等常用外设接口 (不同产品引出部分不同，参考资源简介)
  • 支持安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离

屏幕参数

名称 4 英寸 IPS 触控屏幕
分辨率 720 × 720
通信接口 支持 RGB565、RGB666、RGB888
显示面板 IPS
触摸类型 电容
触摸芯片 GT911
亮度 400cd/m²
对比度 1200:1
可视角度 170°
外型尺寸 (H×V) 86.5 × 86.5 (mm)
显示尺寸 (H×V) 71.93 × 71.93 (mm)
点距 (H×V) 0.0999 × 0.0999 (mm)
显示色彩 16.7M 色彩

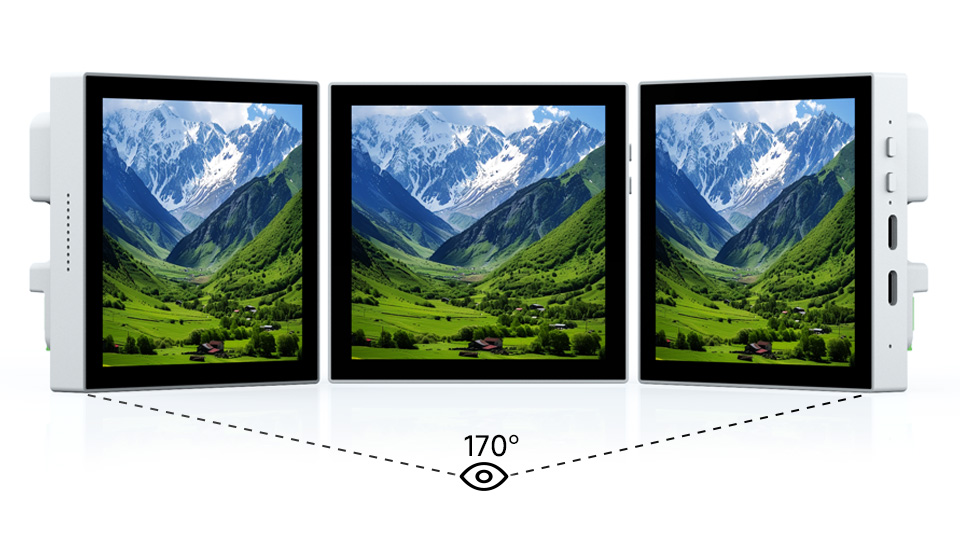

4 英寸 IPS 触控屏

170° 广视角，出色的显示性能，高对比度

幸狐 Core1106 智能 86 盒 屏幕可视角度 170度

电容式 5 点触控屏

支持 5 点灵敏触控，直观操作与快速响应深度融合，使开发更高效便捷

幸狐 Core1106 智能 86 盒 屏幕触控图 触摸屏 触控屏

RS485 接口

能够自动收发数据，内置电源隔离、数字隔离及 TVS 等多种保护

幸狐 Core1106 智能 86 盒 RS485接口 电源隔离 数字隔离器芯片

双路继电器

光耦隔离，避免高压电路干扰

幸狐 Core1106 智能 86 盒内部两路继电器 光耦隔离 继电器工作指示灯 通道1 通道2 LED灯亮 LED灯灭 继电器常开端闭合 继电器常开端断开
继电器参数
允许接入负载 ≤10A 250V AC 或 ≤10A 30V DC
继电器路数 2 路
触点类型 一常开、一常闭
隔离类型 光耦隔离

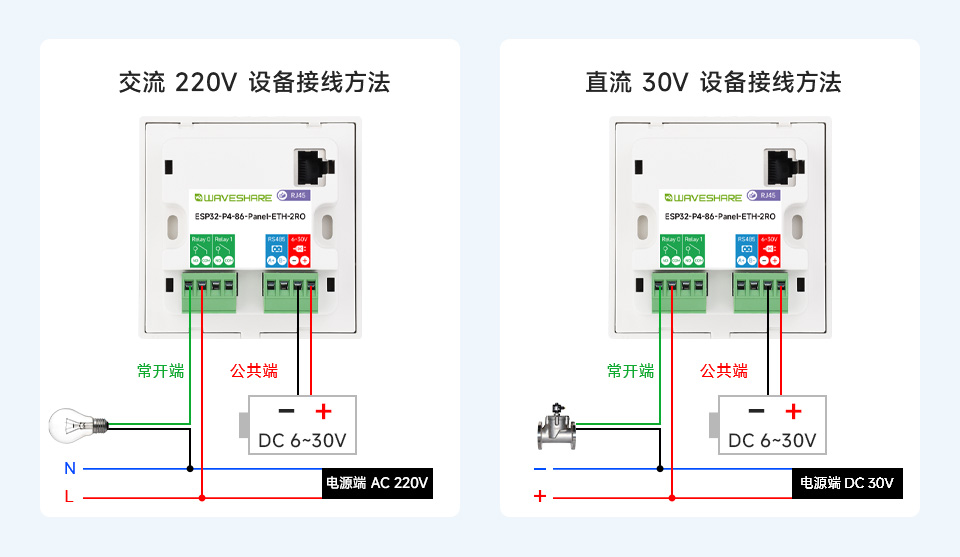

继电器连线

设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备

幸狐 Core1106 智能 86 盒百兆网口高亮图

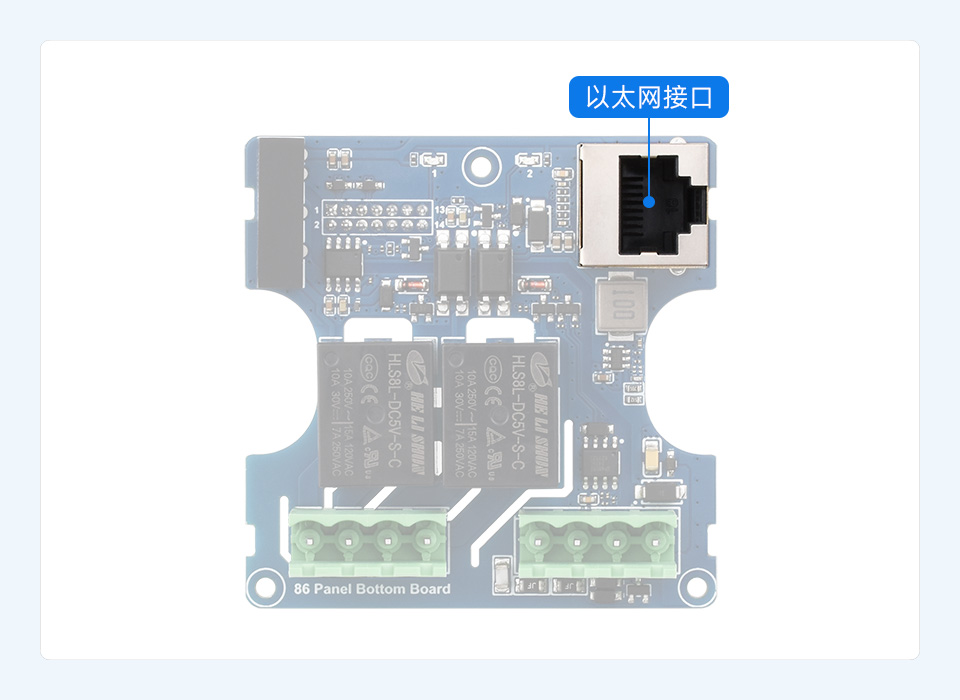

百兆 RJ45 网口

支持 10M / 100M 有线网络通讯

幸狐 Core1106 智能 86 盒百兆网口高亮图

注：连接网线需考虑 86 底盒深度，可选择短体水晶头网线

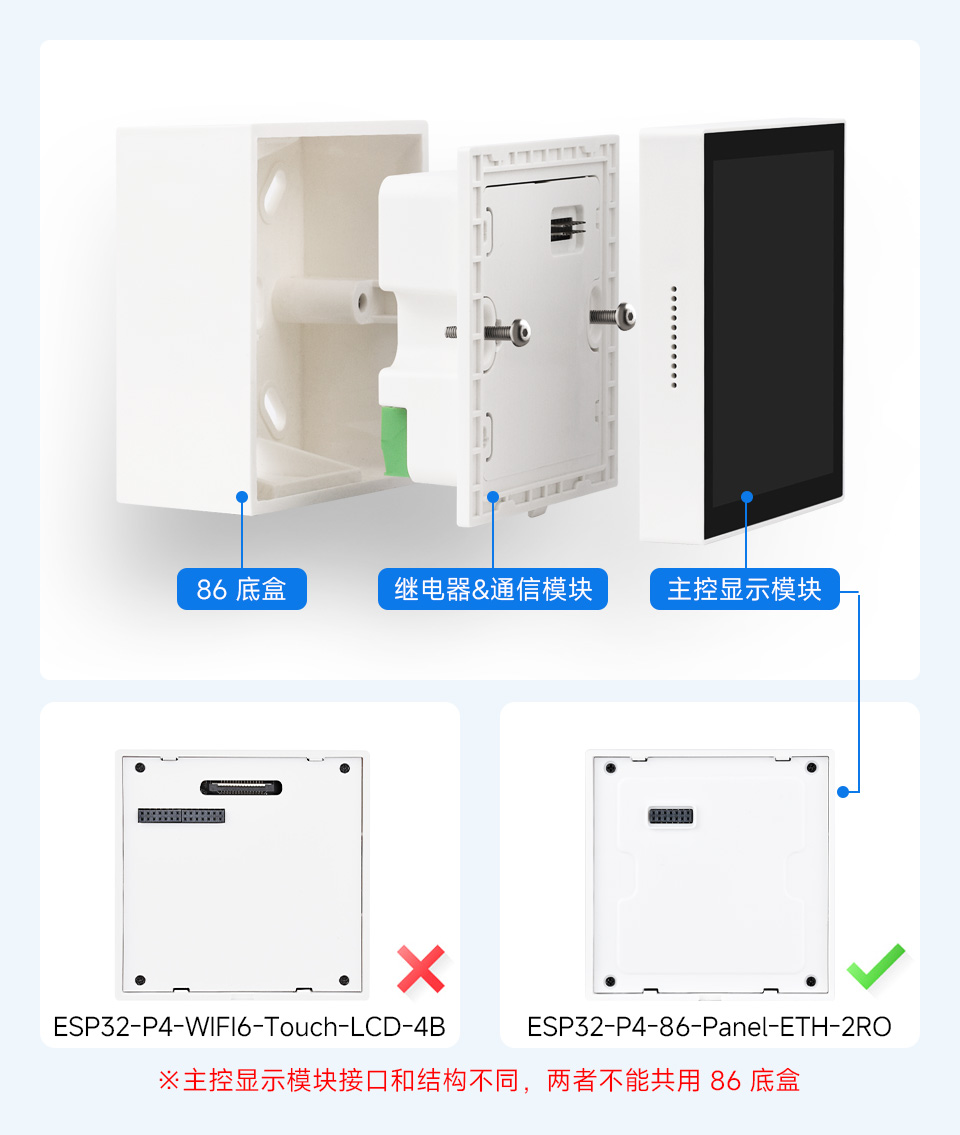

安装示意图

标准 86 规格搭配模块化结构设计，安装便捷

幸狐 Core1106 智能 86 盒内部底盒、继电器通信模块、主控显示模块

注：不含 86 底盒与螺丝

推荐使用 33mm 深度以上的 86 型底盒
若需要连接 RJ45 接口，推荐使用深度 ≥ 35mm 的底盒
若一定要使用 33mm~35mm 底盒，应考虑使用短体水晶头

(仅 ESP32-P4-86-Panel-ETH-2RO 带网口、RS485 和继电器)

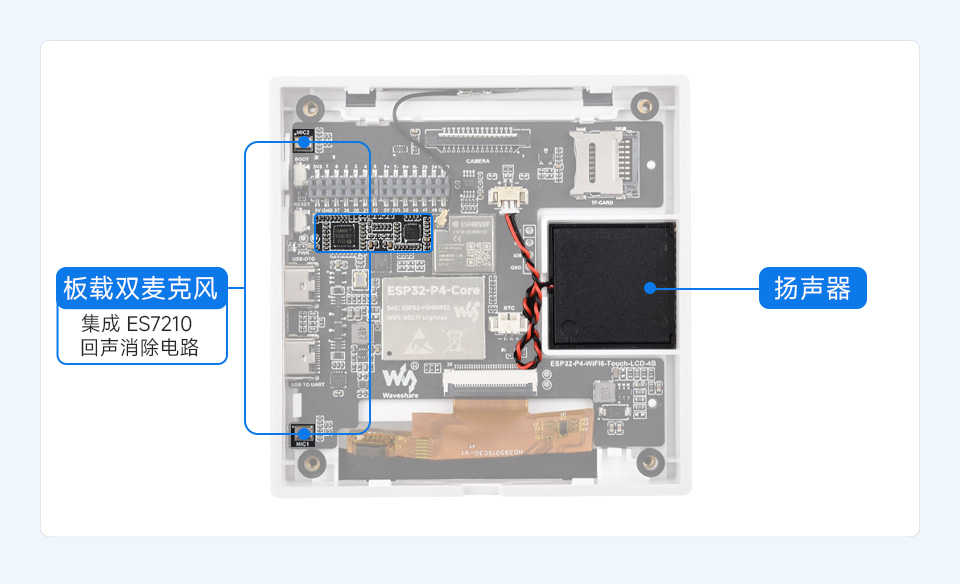

音频输入输出

板载 ES8311 音频编解码芯片及 ES7210 回声消除电路
满足日常音频应用场景

幸狐 Core1106 智能 86 盒内部主板 板载麦克风和扬声器图片

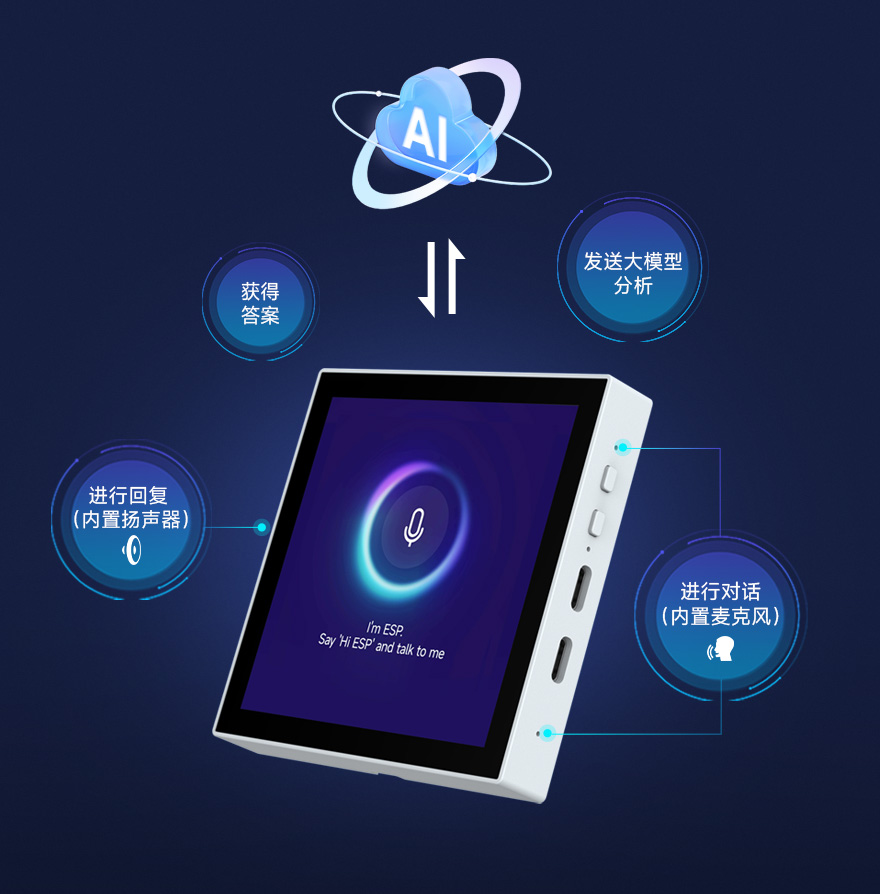

支持 AI 语音交互

支持主流 AI 平台，可接入在线大模型平台，
如豆包、DeepSeek 等 AI 模型

幸狐 Core1106 智能 86 盒 RS485接口 电源隔离 数字隔离器芯片
幸狐 Core1106 智能 86 盒 RS485接口 电源隔离 数字隔离器芯片

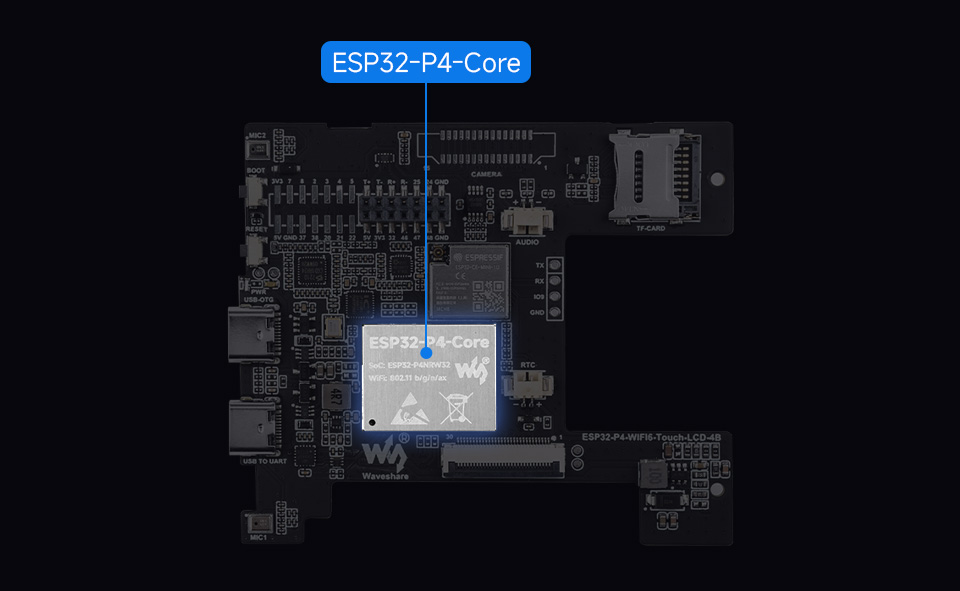

高度集成 强劲性能

采用 ESP32-P4-Core 模组集成设计，内置 ESP32-P4、32MB Nor Flash

单核ARM Cortex-A7 32位内核 芯片内部视图

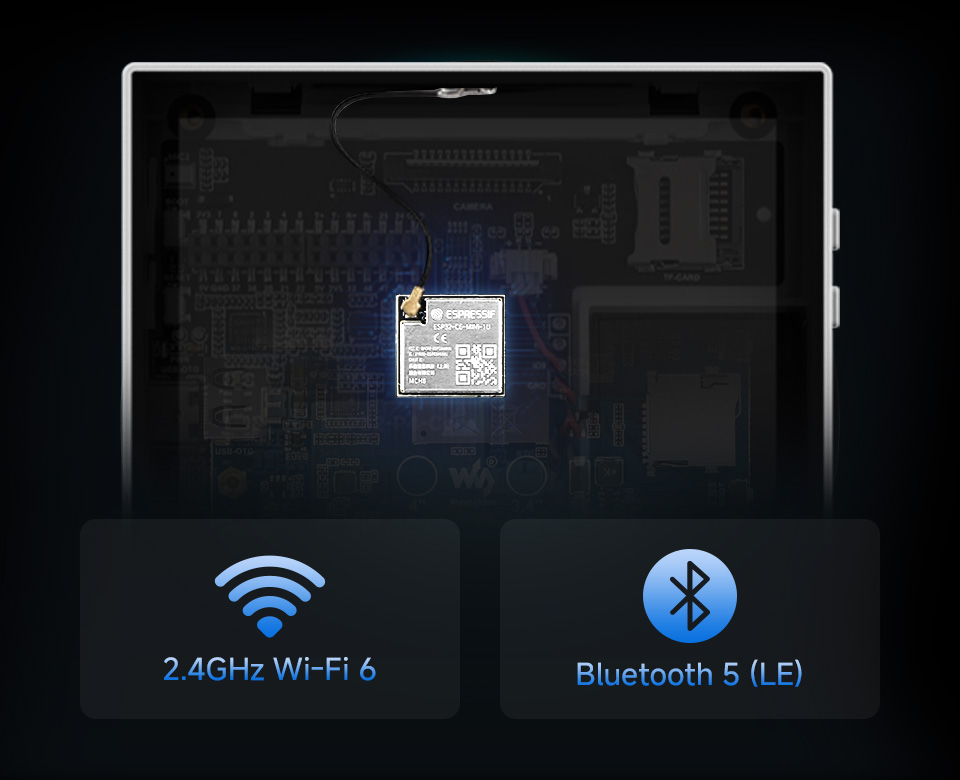

Wi-Fi 6 和蓝牙模块

板载 ESP32-C6-MINI 模组，为 ESP32-P4 拓展了 2.4GHz Wi-Fi 6 和
Bluetooth 5 (LE)，使用 SDIO 接口协议通信，稳定连接、高效传输

支持2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE图片

应用场景

幸狐 Core1106 智能 86 盒内部底盒、继电器通信模块、主控显示模块

智慧开关

幸狐 Core1106 智能 86 盒内部底盒、继电器通信模块、主控显示模块

HMI 人机界面

幸狐 Core1106 智能 86 盒内部底盒、继电器通信模块、主控显示模块

智能家居终端

资源简介

幸狐 Core1106 智能 86 盒黑色 PCB 布局图
  1. ESP32-P4-Core

    集成 ESP32-P4NRW32、32MB Nor Flash

  2. ESP32-C6-MINI-1U-H8 模组

    SDIO 接口协议，拓展开发板 Wi-Fi 6、Bluetooth 5 (LE)

  3. 2.54 4PIN 焊盘

    用于 ESP32-C6 模组烧录固件

  4. MIPI DSI LCD 接口

    连接 MIPI 4 寸屏

  5. RTC 电池接口

    接入可充电的 RTC 电池
    (只支持可充电的 RTC 电池)

  6. 贴片麦克风

    麦克风输入及回声消除

  7. BOOT 按键

    上电或者复位时按下，进入下载模式

  8. 扩展接口 (2.0mm 间距)

    可用于连接 86 Panel Bottom Board、外接 IO

  9. RESET 按键
  1. PWR LED 灯

    电源指示灯

  2. Type-C 接口 USB OTG

    USB OTG 2.0 High Speed 接口

  3. Type-C 接口 USB TO UART

    可用于供电与程序烧录、调试

  4. ES7210 回声消除算法芯片

    回声消除算法芯片，可用于消除回声，提高音频采集准度

  5. IP101

    网口芯片

  6. ES8311 低功耗音频编解码芯片

    用于处理音频编码、解码

  7. MIPI CSI 接口

    15PIN 1.0mm 间距，支持 MIPI-2lane 摄像头
    (仅可外接摄像头版本带此接口)

  8. 扬声器

    MX1.25 2P 连接器，支持 8Ω 2W 喇叭

  9. Micro SD 卡槽

    SDIO 3.0 接口协议

仅 ESP32-P4-86-Panel-ETH-2RO 拥有以下资源

幸狐 Core1106 智能 86 盒 86 Panel Bottom Board PCB布局图片
  1. 百兆 RJ45 网口

  2. 继电器工作指示灯

  3. 电源隔离模块

  4. 数字隔离器

  5. 光耦隔离

  1. 继电器

  2. 继电器接线槽

    5.08mm 4PIN

  3. RS485 接线槽

  4. 电源接口

    DC 6V~30V 宽电压范围输入

产品尺寸

ESP32-P4-86-Panel-ETH-2RO
(带网口、RS485 和继电器)

幸狐 Core1106 智能 86 盒产品尺寸图

ESP32-P4-WIFI6-Touch-LCD-4B
(可外接摄像头)

幸狐 Core1106 智能 86 盒产品尺寸图

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/ESP32-P4-WIFI6-Touch-LCD-4B
