圆形 LCD 触控屏开发板
基于 ESP32-P4 的 3.4 寸/4 寸 圆形屏幕开发板
版本选择

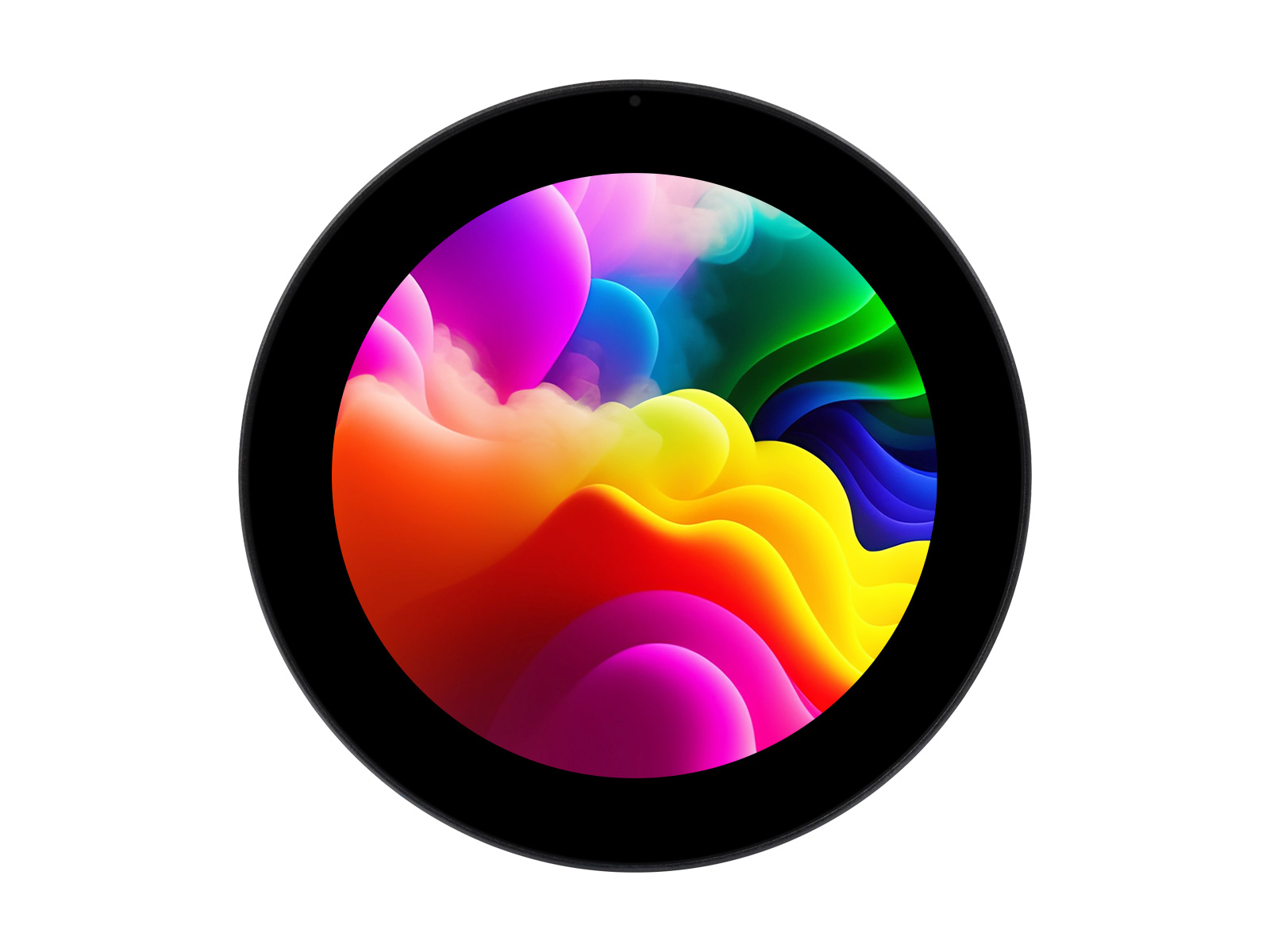

3.4 寸 800 × 800 分辨率
ESP32-P4-WIFI6-Touch-LCD-3.4C
4 寸 720 × 720 分辨率
ESP32-P4-WIFI6-Touch-LCD-4C
产品特性
本系列产品是基于 ESP32-P4 芯片的双核加单核 RISC-V 高性能开发板。配备了 3.4 寸 800 × 800 分辨率 IPS 圆形触摸显示屏、4 寸 720 × 720 分辨率 IPS 圆形触摸显示屏可选；支持丰富的人机交互接口，包含 MIPI-CSI (集成图像信号处理器 ISP)，它还支持 USB OTG 2.0 HS 以实现高速连接，并板载 40PIN GPIO 扩展接口，兼容部分树莓派 HAT 扩展板，实现更广泛的应用适配。ESP32-P4 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性，专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求。
- 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128 KB HP ROM，16 KB LP ROM，768 KB HP L2MEM，32 KB LP SRAM，8 KB TCM
- 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP)、H264 视频编码器
- 芯片封装内叠封 32MB PSRAM，封装外集成 32MB Nor Flash
- 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG HS、SDIO 3.0 TF 卡槽、双麦克风 (支持回声消除)、扬声器端子和 RTC 电池端子等常用外设接口
- 板上引出 2 * 20 排座，引出 28 个剩余可编程 GPIO 接口
- 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离
屏幕参数
| 产品型号 | ESP32-P4-WIFI6-Touch-LCD-3.4C | ESP32-P4-WIFI6-Touch-LCD-4C |
|---|---|---|
| 分辨率 | 800 × 800 pixels (H×V) | 720 × 720 pixels (H×V) |
| 色域 | 70% NTSC | 60% NTSC |
| 对比度 | 1200:1 | |
| 触摸芯片 | GT9271 | |
| 通信接口 | MIPI 2-lane | |
| 亮度 | 300cd/m² | 350cd/m² |
| 外形尺寸 | 115.00 × 115.00 (mm) | 126.00 × 126.00 (mm) |
| 显示尺寸 | 87.60 × 87.60 (mm) | 101.52 × 101.52 (mm) |
| 工作温度 | 0℃ ~ 60℃ | |
170° 超广视角
卓越的显示性能，高对比度，高可视角度

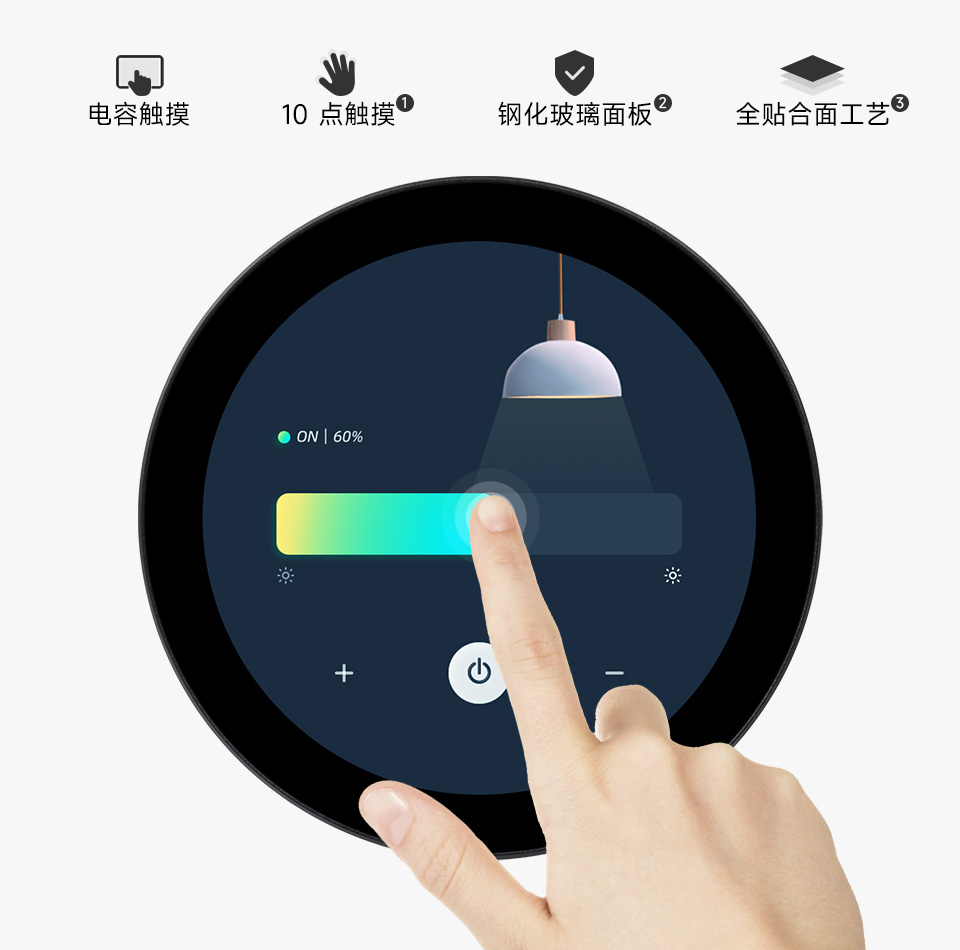

电容式 10 点触控屏
支持 10 点灵敏触控，直观操作与快速响应深度融合，让开发高效便捷
1、可支持 10 点触摸，实际触摸点数与软件系统有关
2、钢化玻璃面板，硬度达 6H
3、屏幕全贴合，显示好，防尘
高度集成 强劲性能
采用 ESP32-P4-Core 模组集成设计，内置 ESP32-P4、32MB Nor Flash
Wi-Fi 6 和 蓝牙模块
板载 ESP32-C6-MINI 模组，为 ESP32-P4 拓展了 2.4GHz Wi-Fi 6 和 Bluetooth 5 (LE)，使用 SDIO 接口协议通信，稳定连接、高效传输
音频输入输出
板载 ES8311 音频编解码芯片及 ES7210 回声消除电路
满足日常音频应用场景
支持 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台
如豆包、DeepSeek 等 AI 模型
应用场景
室内环境监测
数字仪表盘
智能家居
电脑性能监测

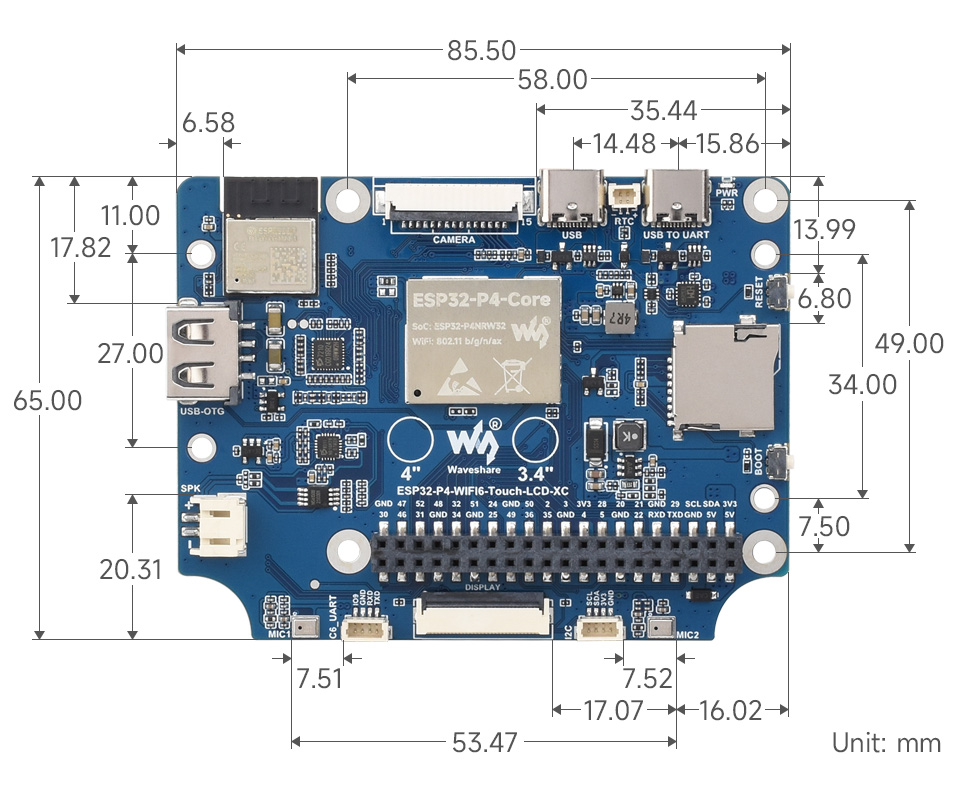

资源简介
-
ESP32-P4-Core
集成 ESP32-P4NRW32、32MB Nor Flash
-
ESP32-C6-MINI-1 模组
SDIO 接口协议，拓展开发板 Wi-Fi 6、Bluetooth 5 (LE)
-
MIPI CSI 接口
15Pin 1.0mm 间距，支持 MIPI-2lane 摄像头
-
ES7210 回声消除算法芯片
回声消除算法芯片，可用于消除回声，提高音频采集准度
-
Type-C 接口
USB 2.0 Full Speed 接口，可用于供电与程序烧录、调试
-
RTC 座子
接入可充电的 RTC 电池 (只支持可充电的 RTC 电池)
-
Type-C 接口 USB TO UART
可用于供电与程序烧录、调试
-
Power LED 灯
电源指示灯
-
Type-A 接口 USB OTG
USB OTG 2.0 High Speed 接口
-
ES8311 低功耗音频编解码芯片
用于处理音频编码、解码
-
扬声器座子
PH 2.0 2P 连接器，支持 8Ω 2W 喇叭 (推荐)
-
贴片麦克风
麦克风输入及回声消除
-
MIPI DSI LCD 接口
连接 MIPI 2-lane 屏幕
-
ESP32-C6 UART 接口
SH1.0 4Pin 座子，用于 ESP32-C6 模组烧录固件
-
ESP32-P4 I2C 接口
SH1.0 4Pin 座子，用于连接外部 I2C 设备
-
40PIN 排座扩展接口
2.54mm 间距，引脚可兼容部分树莓派 HAT 扩展板 (须加排针转接)
-
BOOT 按键
上电或者复位时按下，进入下载模式
-
Micro SD 卡槽
SDIO 3.0 接口协议
- RESET 按键
产品尺寸

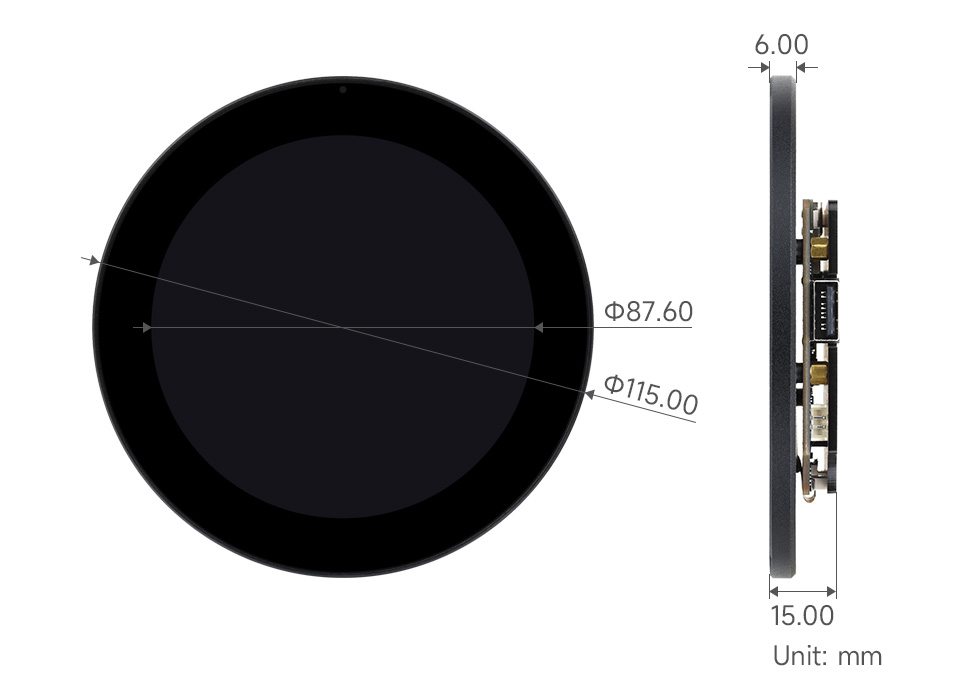

ESP32-P4-WIFI6-Touch-LCD-3.4C

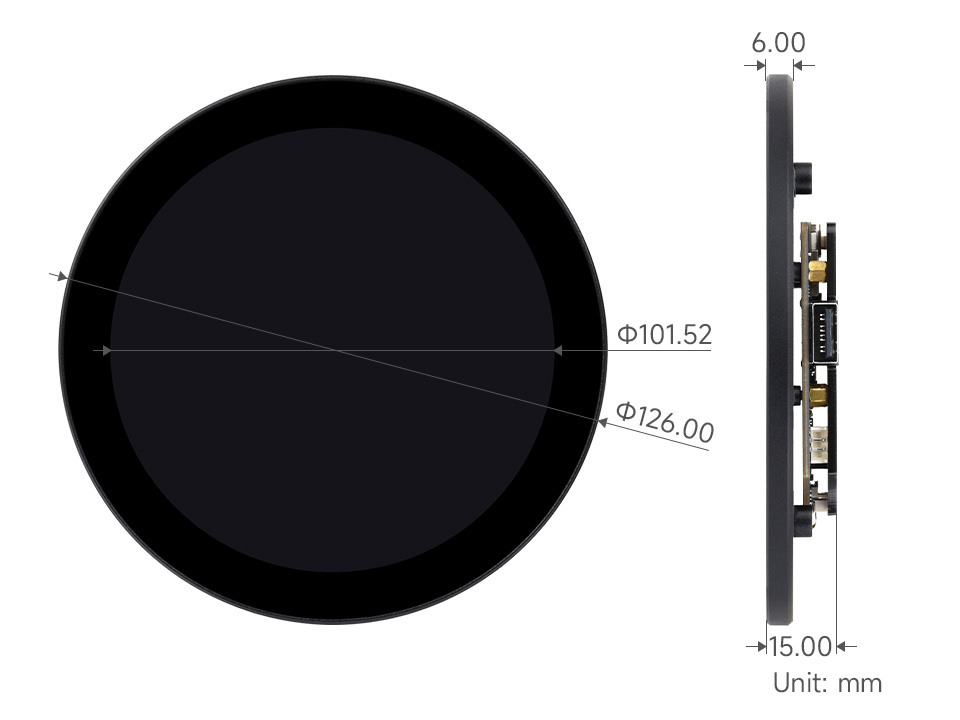

ESP32-P4-WIFI6-Touch-LCD-4C
