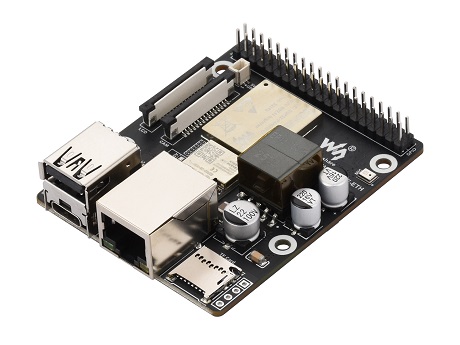

ESP32-P4-WIFI6-POE-ETH
基于 ESP32-P4 和 ESP32-C6 的高性能开发板
丰富的人机交互接口
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板]()
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板]()

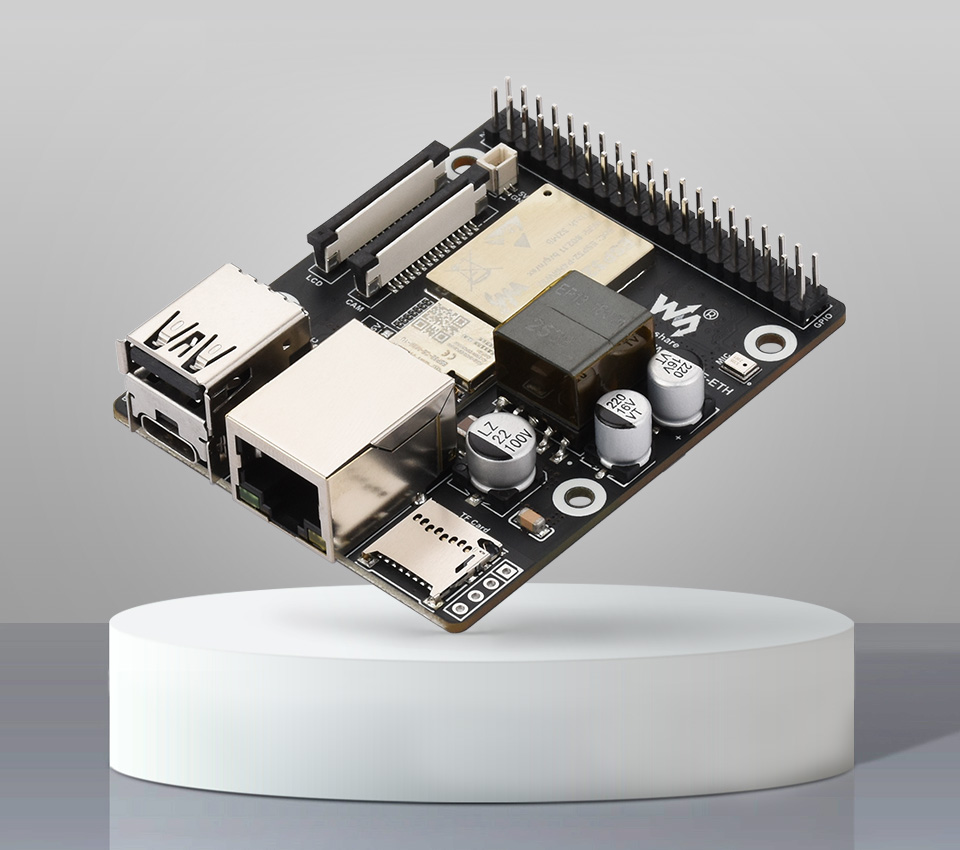

开发板介绍
本产品是一款基于 ESP32-P4 的多媒体开发板，并集成 ESP32-C6，支持 Wi-Fi 6 和 Bluetooth 5 (LE) 无线连接。它提供丰富的人机交互接口，包括 MIPI-CSI (集成图像信号处理器 ISP)、MIPI-DSI、SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI 等，还支持 USB OTG 2.0 HS，板上集成带 PoE 功能的 RJ45 以太网接口。ESP32-P4 采用 360MHz 双核 RISC-V 处理器，支持最大 32MB PSRAM，具备 USB 2.0、MIPI-CSI / MIPI-DSI 和 H.264 编码等外设，满足低成本、高性能和低功耗的多媒体开发需求。此外，ESP32-P4 集成数字签名外设和专用密钥管理单元，确保数据与操作安全。ESP32-P4-WIFI6-POE-ETH 专为高性能和高安全应用设计，满足嵌入式系统在人机交互、边缘计算和 IO 扩展等方面的需求。
主要功能特性：
- 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128KB HP ROM，16KB LP ROM，768KB HP L2MEM，32KB LP SRAM，8KB TCM
- 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP) 和 H264 视频编码器
- 芯片封装内叠封 32MB PSRAM，模块集成 32MB Nor Flash
- 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、SDIO 3.0 SD 卡槽、麦克风、扬声器端子和 RTC 电池端子等常用外设接口
- 板上引出 2 × 20 排针，引出 28 个剩余可编程 GPIO
- 安全机制包括安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离

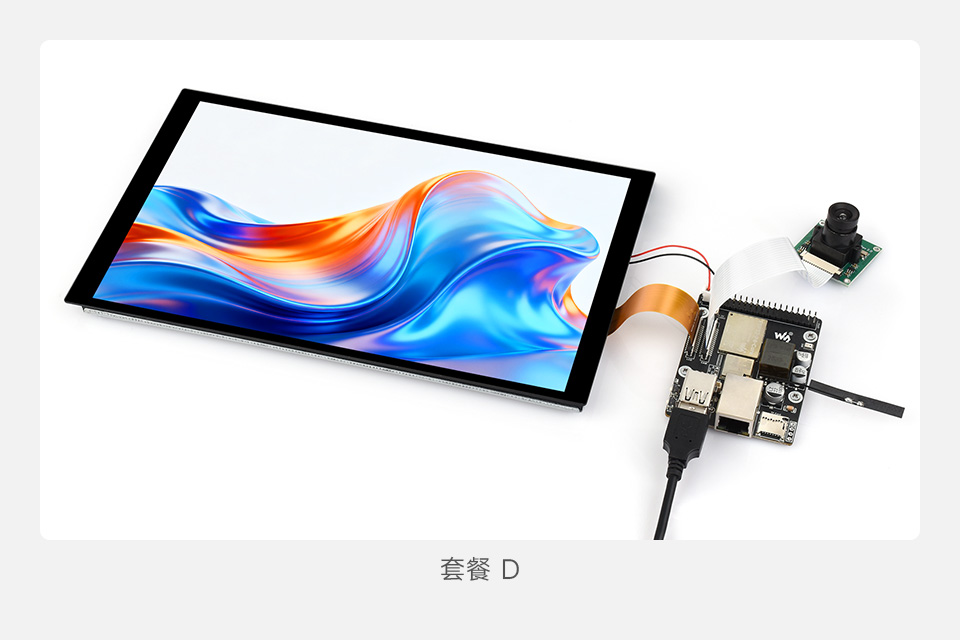

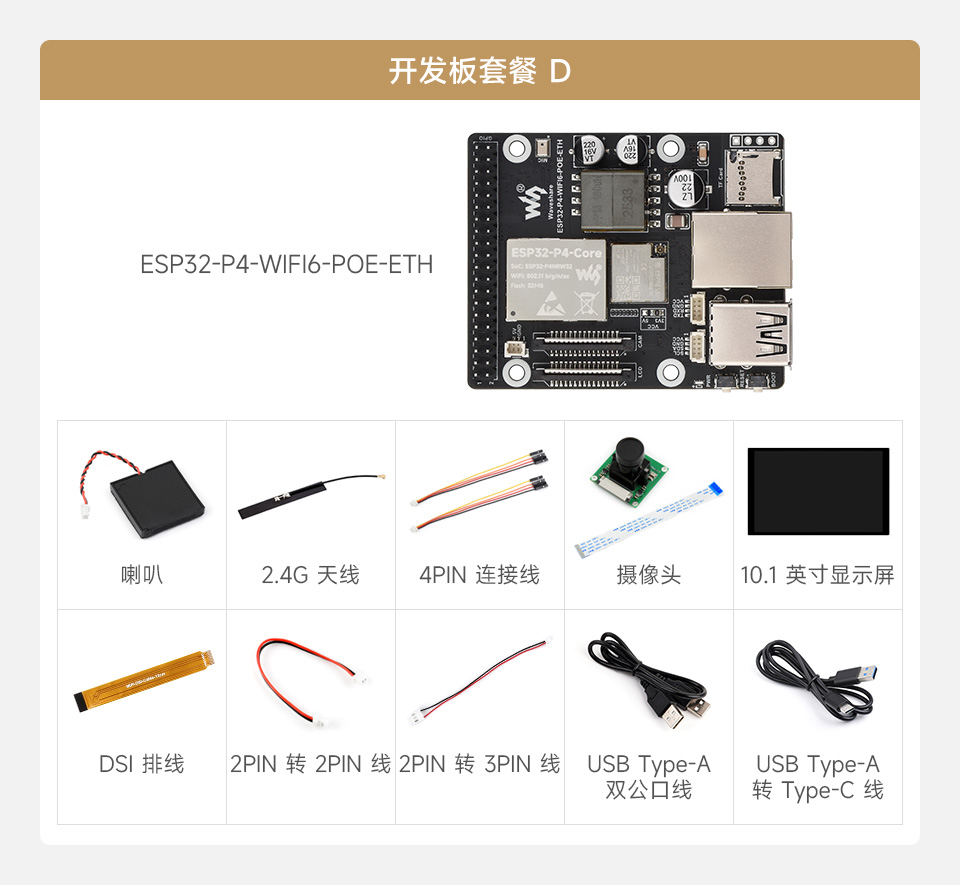

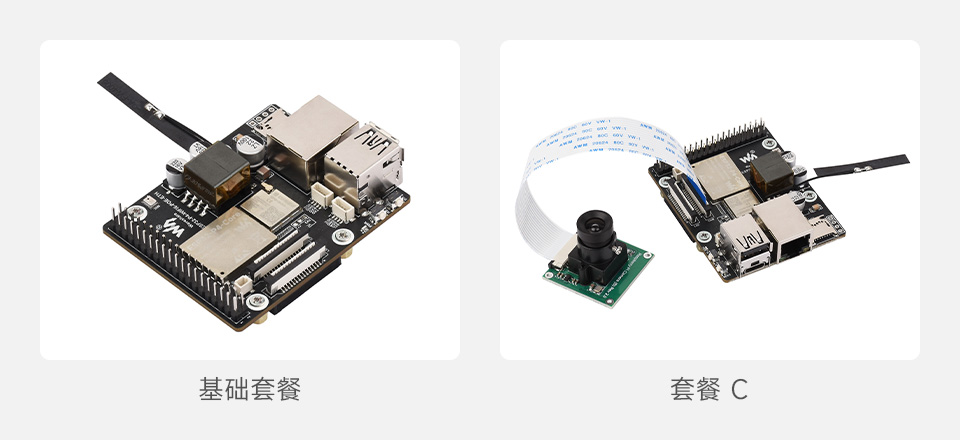

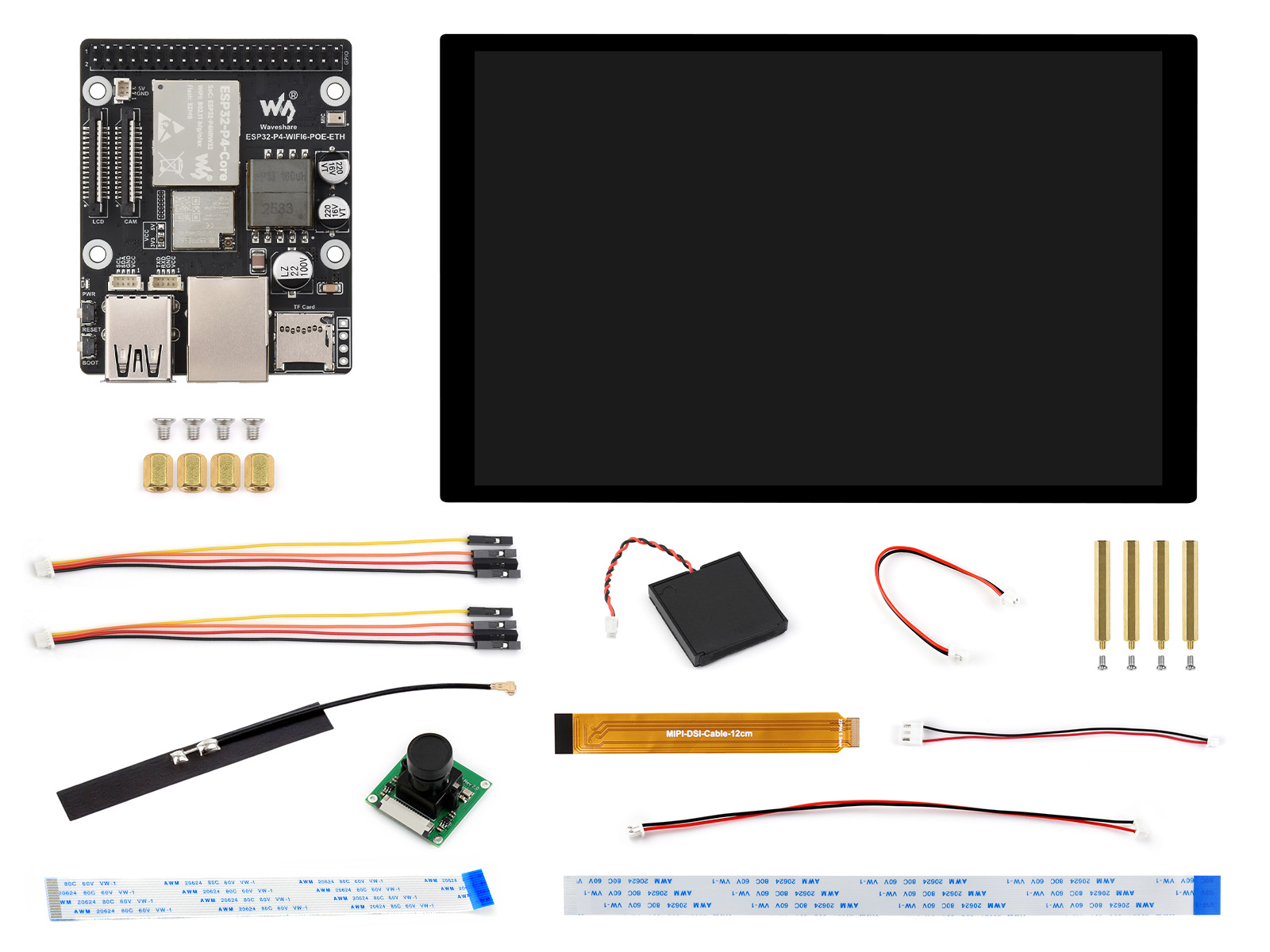

套餐组合搭配示例
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板]()
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板]()
DSI 电容触摸屏
采用 IPS 全贴合钢化玻璃面板，拥有 178° 广视角
支持十点触摸，画面清晰，视觉体验出色
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板DSI 电容触摸屏]()
| 屏幕型号 |
10.1-DSI-TOUCH-A
|
| 分辨率 |
800 × 1280 (H × V) |
| 通信接口 |
MIPI-DSI (2-lane) |
| 亮度 |
400cd/m² (支持定制 1000cd/m² 高亮版本) |
| 触摸芯片 |
GT9271 |
| 外形尺寸 |
147.0 × 239.0 (mm) |
| 显示尺寸 |
135.36 × 216.58 (mm) |
| 像素大小 |
0.1692 (H) × 0.1692 (V) (mm) |
| 对比度 |
800:1 |
| 工作温度 |
0℃ ~ 60℃ |
(仅开发板套餐 D 带屏幕)

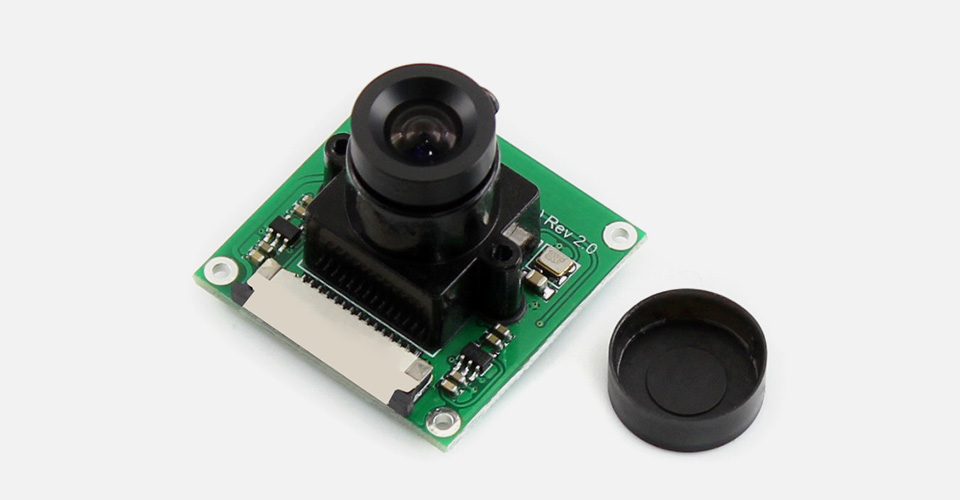

树莓派摄像头 B 型
500 万像素 | 手动对焦
兼容 Raspberry Pi 系列主板
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板树莓派摄像头]()
| 感光芯片 |
OV5647 |
CMOS 尺寸 |
1/4 英寸 |
| 像素 |
500 万 |
光圈 |
F2.0 |
| 焦距 |
6mm |
对角视场角 |
60.6° |
| 红外夜视 |
不支持 |
对焦方式 |
手动对焦 |
图片仅供展示，详细配置以配置清单为准

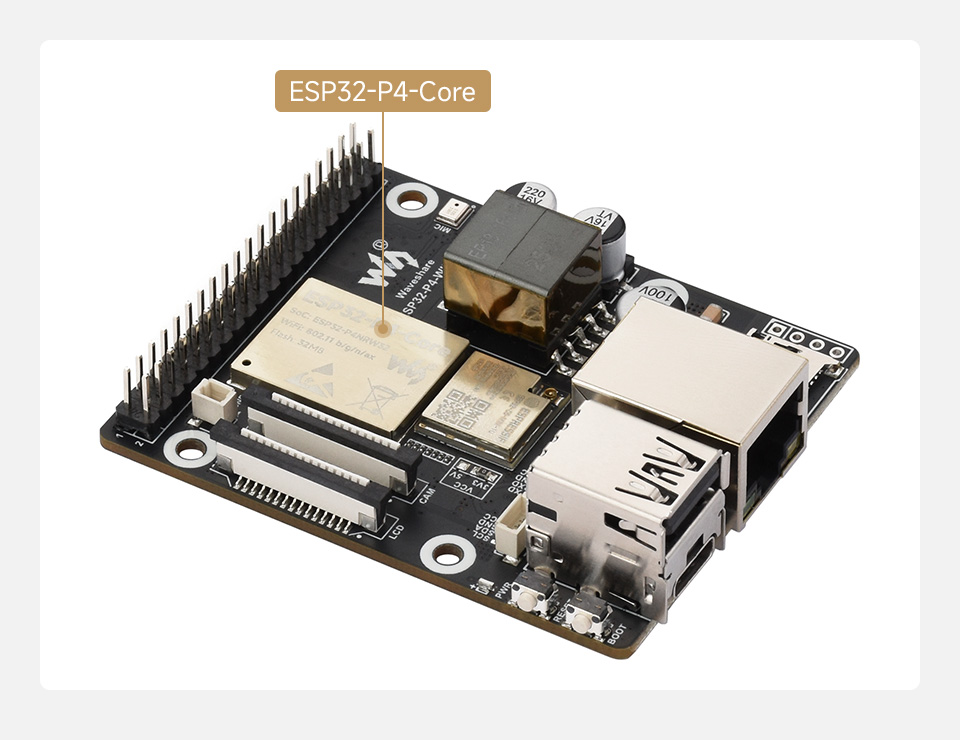

高度集成 强劲性能
开发板采用 ESP32-P4-Core 模组，
叠封 32MB PSRAM，板载 32MB Nor Flash
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板高度集成 强劲性能]()

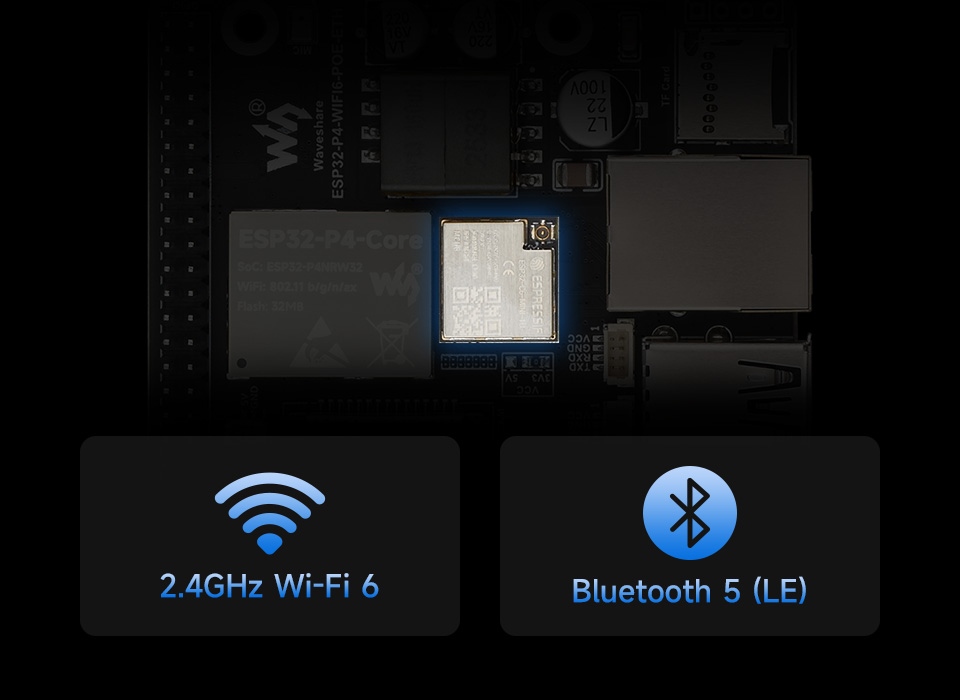

支持 Wi-Fi 6 和蓝牙模块
板载 ESP32-C6-MINI 模组，为 ESP32-P4 拓展了 2.4GHz Wi-Fi 6 和 Bluetooth 5 (LE)，使用 SDIO 接口协议通信，稳定连接、高效传输
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板，支持 Wi-Fi 6 和蓝牙模块]()

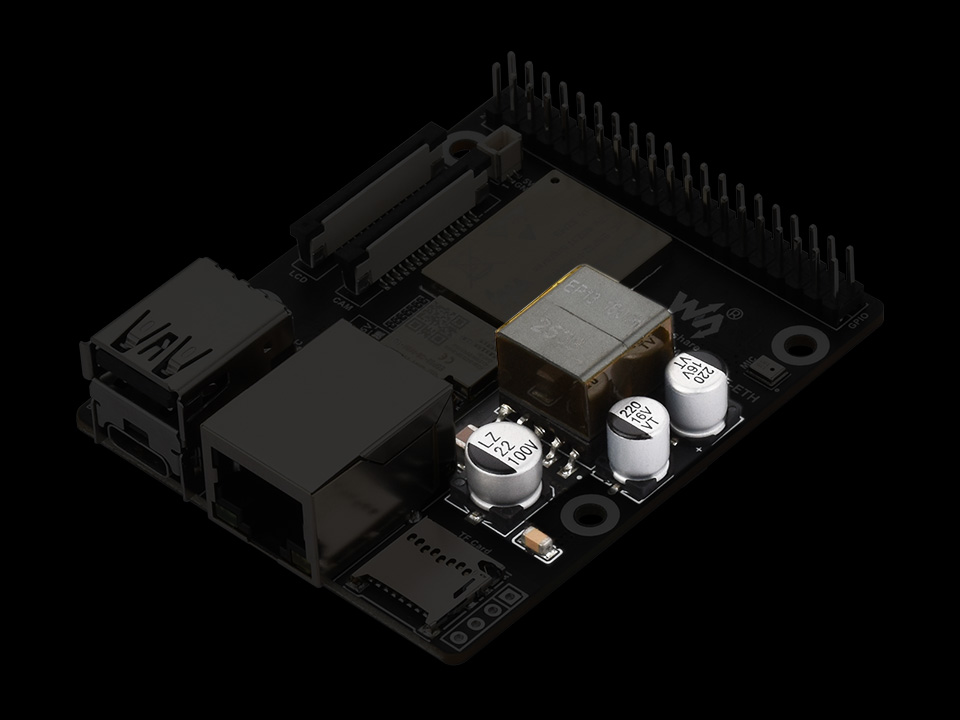

集成 PoE 模块
使开发板的供电方式更加灵活
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板集成 PoE 模块]()
可实现 PoE 以太网供电
仅一根网线接入 PoE 设备，
即可让 ESP32-P4-WIFI6-POE-ETH 实现联网和供电
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板可实现 PoE 以太网供电]()
图片仅供展示，详细配置请参考配置清单

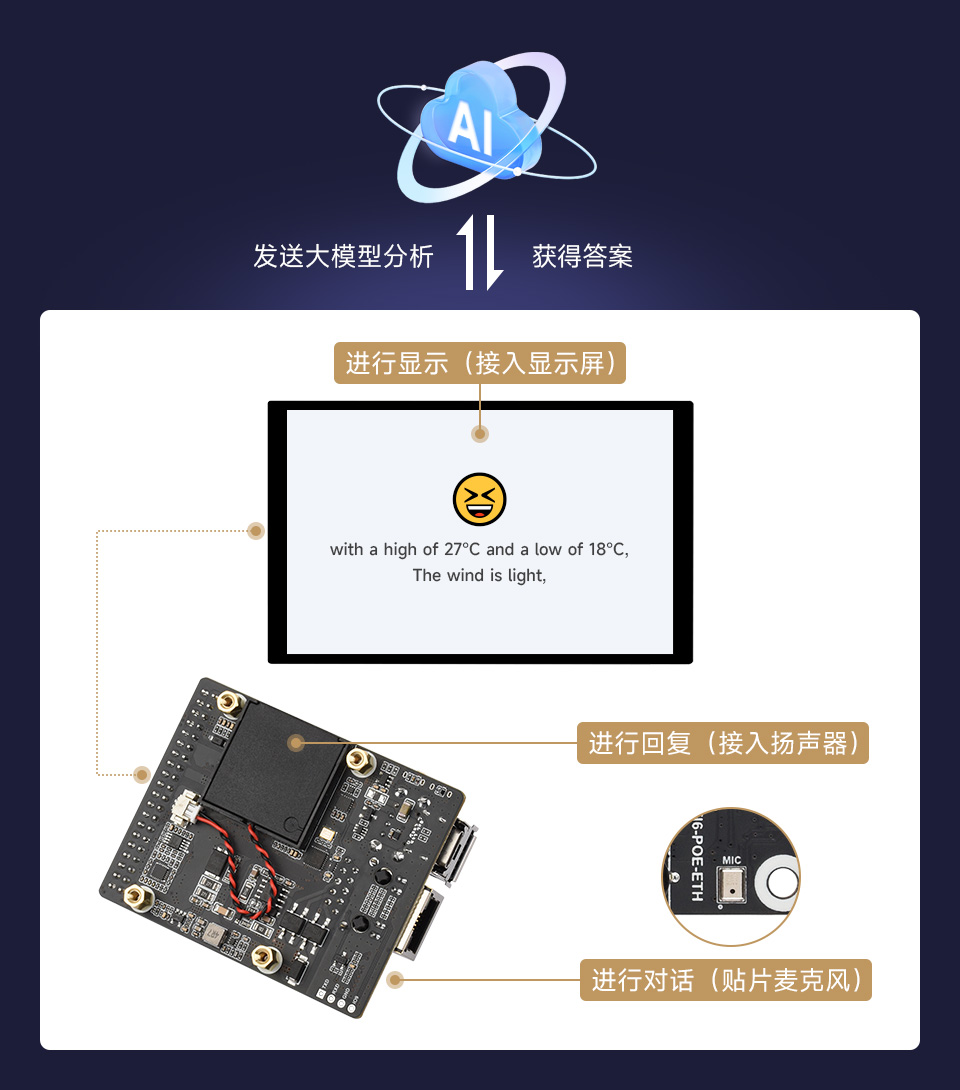

支持 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型]()
(仅开发板套餐 D 带屏幕)

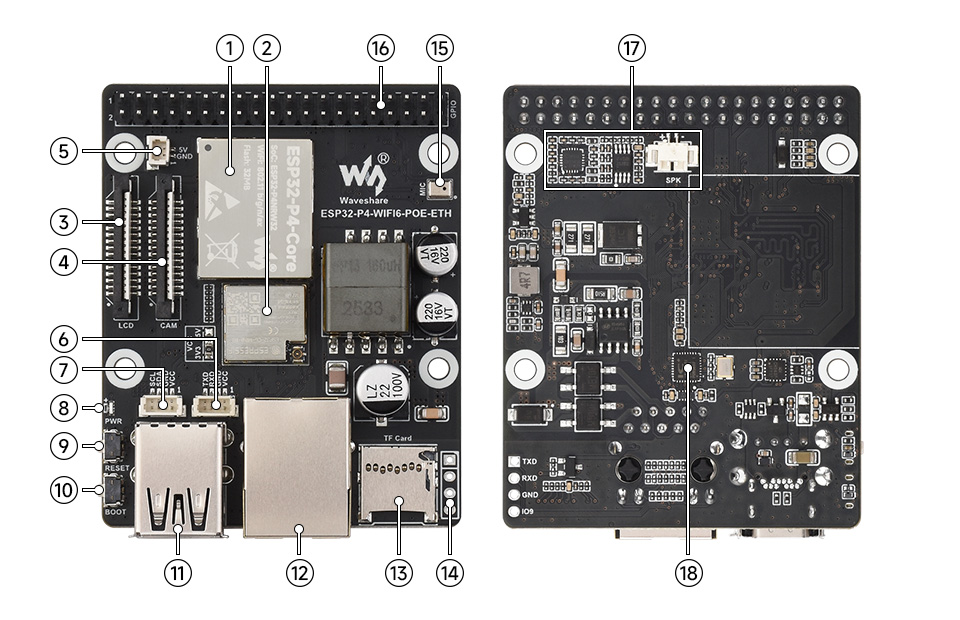

资源简介
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板资源简介]()
- ESP32-P4-Core
集成 ESP32-P4NRW32、32MB Nor Flash
- ESP32-C6-MINI-1U-H8 模组
SDIO 接口协议，拓展开发板 Wi-Fi 6、Bluetooth 5 (LE)，外接天线使用 IPEX 3 代接口
- 显示屏接口
MIPI-2lane
- 摄像头接口
MIPI-2lane
- 5V 供电端子
- UART 接口 SH1.0 4PIN
可用于程序烧录、调试
- I2C 接口 SH1.0 4PIN
可用于外接 I2C 设备
- 电源指示灯
- RST 按键
复位按键
- BOOT 按键
上电或者复位时按下，进入下载模式
- Type-A 和 Type-C 物理堆叠设计
Type-A 为 USB OTG 2.0 High Speed 接口，Type-C 为 UART 接口，可用于供电与程序烧录、调试
- 百兆 RJ45 网口
支持 PoE 供电
- Micro SD 卡槽
SDIO 3.0 接口协议
- ESP32-C6 UART 端子
- 贴片麦克风
- 40PIN 排针
- 音频编解码芯片、功放芯片和 MX1.25 喇叭接口
MX1.25 2P 连接器，支持 8Ω 2W 喇叭
- IP101
网口芯片

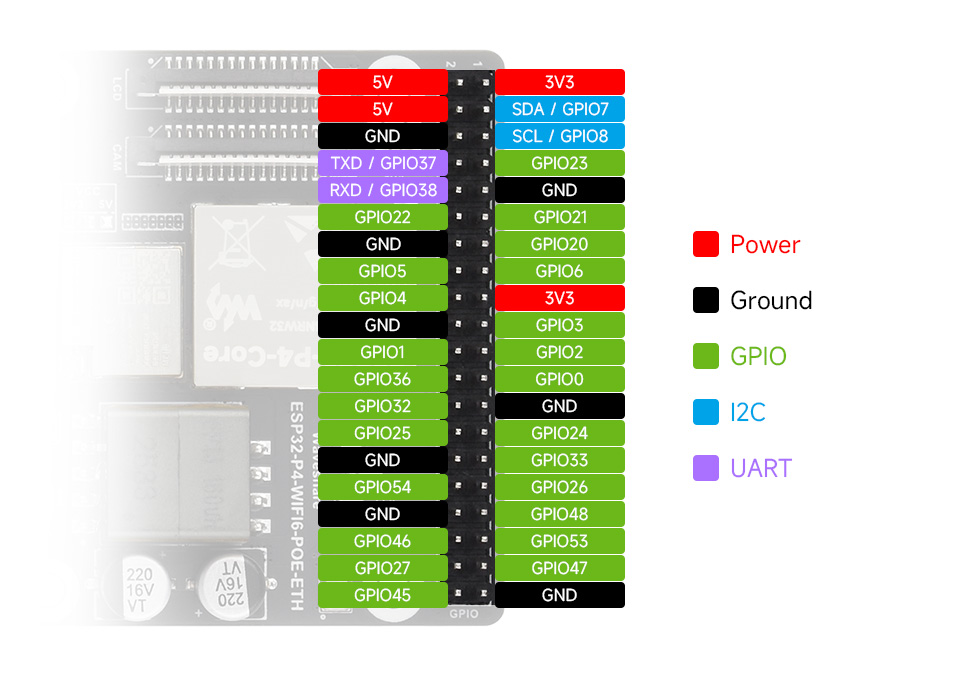

引脚定义
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板引脚定义]()
产品尺寸
![微雪 ESP32-P4-WIFI6-POE-ETH Wi-Fi 开发板产品尺寸]()
