ESP32-P4-WIFI6-DEV-KIT
开发板
基于 ESP32-P4 和 ESP32-C6 的高性能开发板
丰富的人机交互接口
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板主图]()
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板图标]()
开发板介绍
本产品是一款基于 ESP32-P4 的双核加单核 RISC-V 高性能开发板。支持丰富的人机交互接口，包含 MIPI-CSI (集成图像信号处理器 ISP) 和 MIPI-DSI 接口，此外还支持 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI 等常用外设。它还支持 USB OTG 2.0 HS、以太网和 SDIO Host 3.0，以实现高速连接。ESP32-P4 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性。ESP32-P4-WIFI6-DEV-KIT 专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求。
主要功能特性：
- 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM、8KB TCM
- 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP) 和 H264 视频编码器
- 芯片封装内叠封 32MB PSRAM，模组集成 16MB Nor Flash
- 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、SDIO 3.0 SD 卡槽、麦克风、扬声器端子和 RTC 电池端子等常用外设接口
- 板上引出 2 × 20 排针，引出 28 个剩余可编程 GPIO
- 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离
DSI 电容触摸屏对比
采用 IPS 全贴合钢化玻璃面板，拥有 178° 广视角
支持十点触摸，画面清晰，视觉体验出色
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板DSI 电容触摸屏]()
| 屏幕型号 |
7-DSI-TOUCH-A
|
10.1-DSI-TOUCH-A
|
| 分辨率 |
720 × 1280 (H×V) |
800 × 1280 (H×V) |
| 通信接口 |
MIPI-DSI (2-lane) |
| 亮度 |
450cd/m² (支持定制 1000cd/m² 高亮版本) |
400cd/m² (支持定制 1000cd/m² 高亮版本) |
| 触摸芯片 |
GT9271 |
| 外形尺寸 |
120.24 × 189.32 (mm) |
147.0 × 239.0 (mm) |
| 显示尺寸 |
88.0 × 155.0 (mm) |
135.36 × 216.58 (mm) |
| 像素大小 |
0.12075 (H) × 0.12075 (V)(mm) |
0.1692 (H) × 0.1692 (V) (mm) |
| 对比度 |
800:1 |
| 工作温度 |
0℃~60℃ |
(仅 B、C 套餐带屏幕)

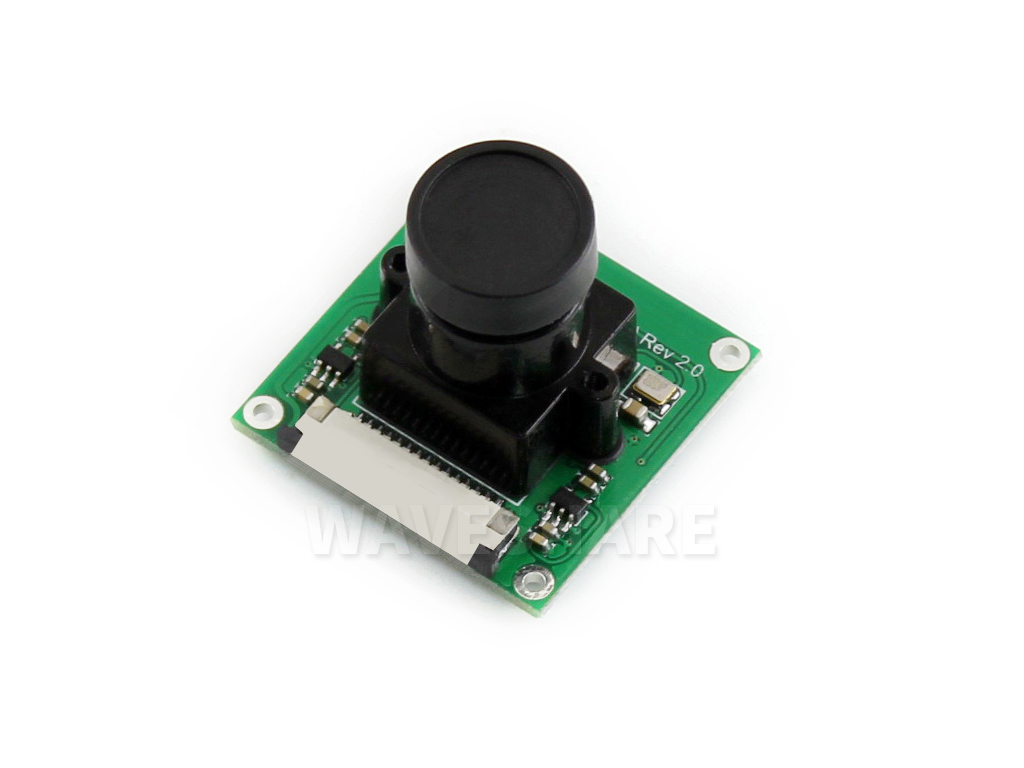

树莓派摄像头 B 型
500 万像素 | 手动对焦
兼容 Raspberry Pi 系列主板
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板]()
| 感光芯片 |
OV5647 |
CMOS 尺寸 |
1/4 英寸 |
| 像素 |
500 万 |
光圈 |
F2.0 |
| 焦距 |
6mm |
对角视场角 |
60.6° |
| 红外夜视 |
不支持 |
对焦方式 |
手动对焦 |
图片仅供展示，详细配置以配置清单为准

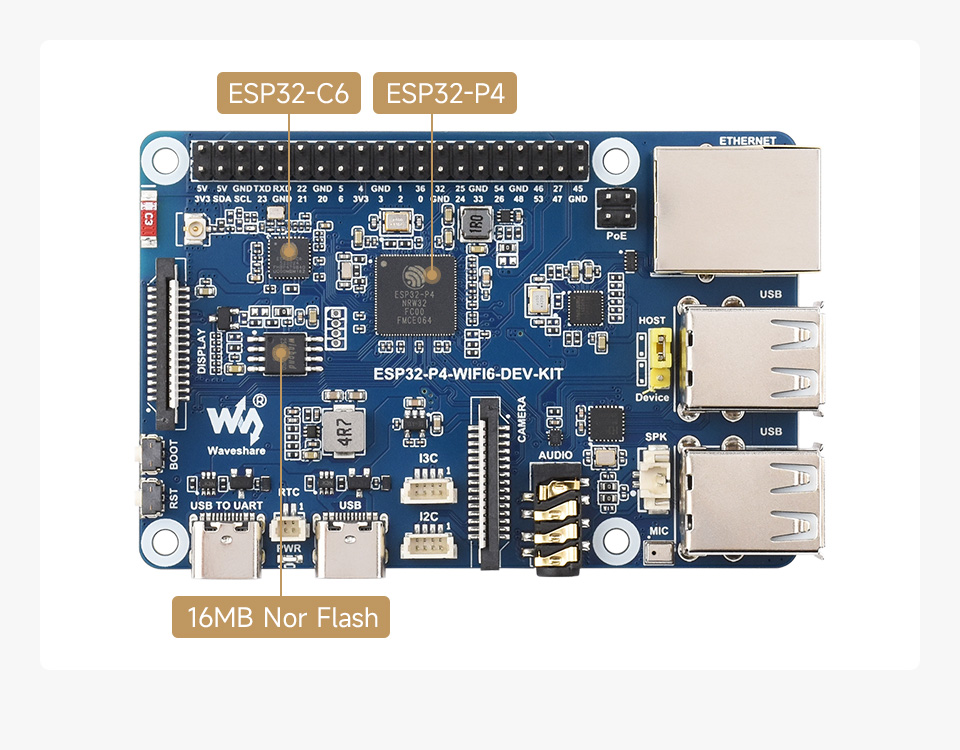

高度集成 强劲性能
开发板采用 ESP32-P4 芯片，板载 ESP32-C6、16MB Nor Flash
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板 高度集成 强劲性能]()

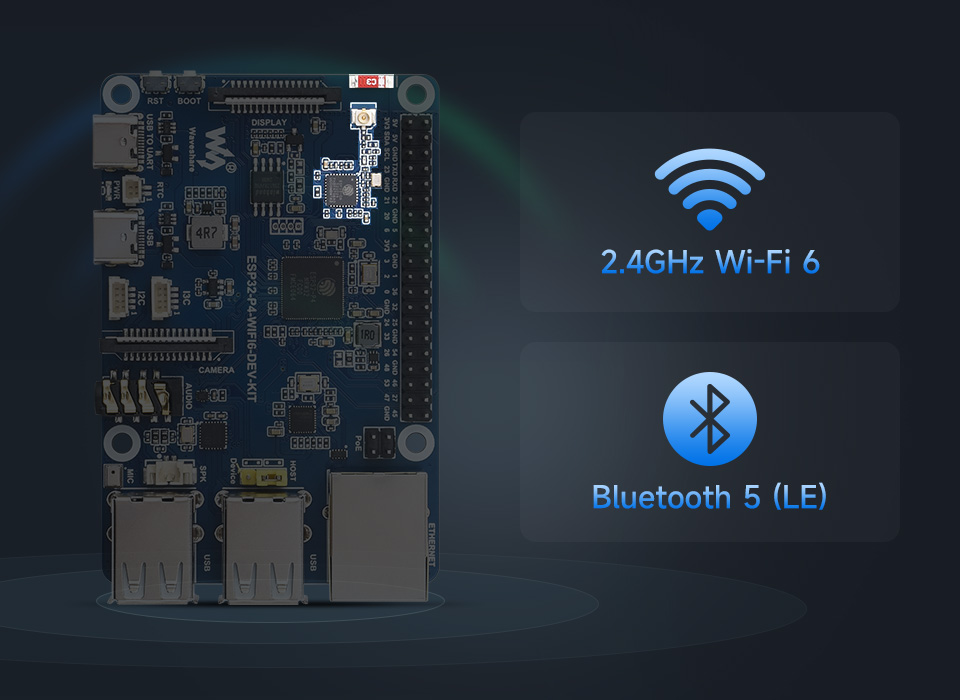

支持 Wi-Fi 6 和蓝牙模块
板载 ESP32-C6 芯片，为 ESP32-P4-WIFI6-DEV-KIT
拓展了 2.4GHz Wi-Fi 6 和 Bluetooth 5 (LE)，
使用 SDIO 接口协议通信，稳定连接、高效传输
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板，支持 Wi-Fi 6 和蓝牙模块]()

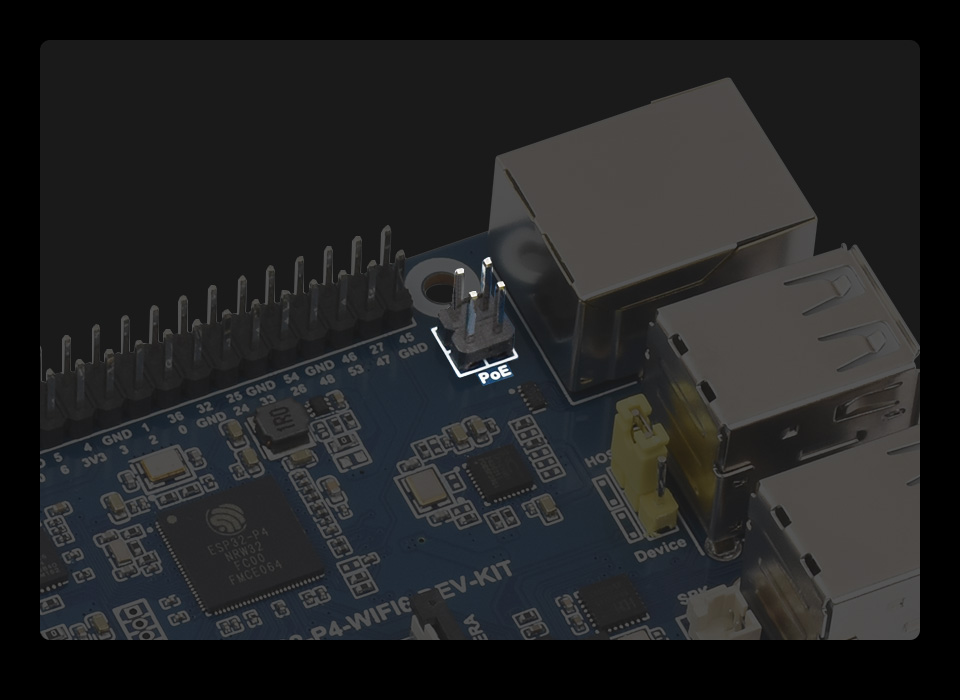

预留 PoE 模块接口
使开发板的供电方式更加灵活
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板预留 PoE 模块接口]()
使用 PoE 模块
可实现 PoE 以太网供电
仅一根网线接入 PoE 设备，
即可让 ESP32-P4-WIFI6-DEV-KIT 实现联网和供电
支持 AI 语音交互
支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板支持主流 AI 平台，可接入在线大模型平台如豆包、DeepSeek 等 AI 模型]()

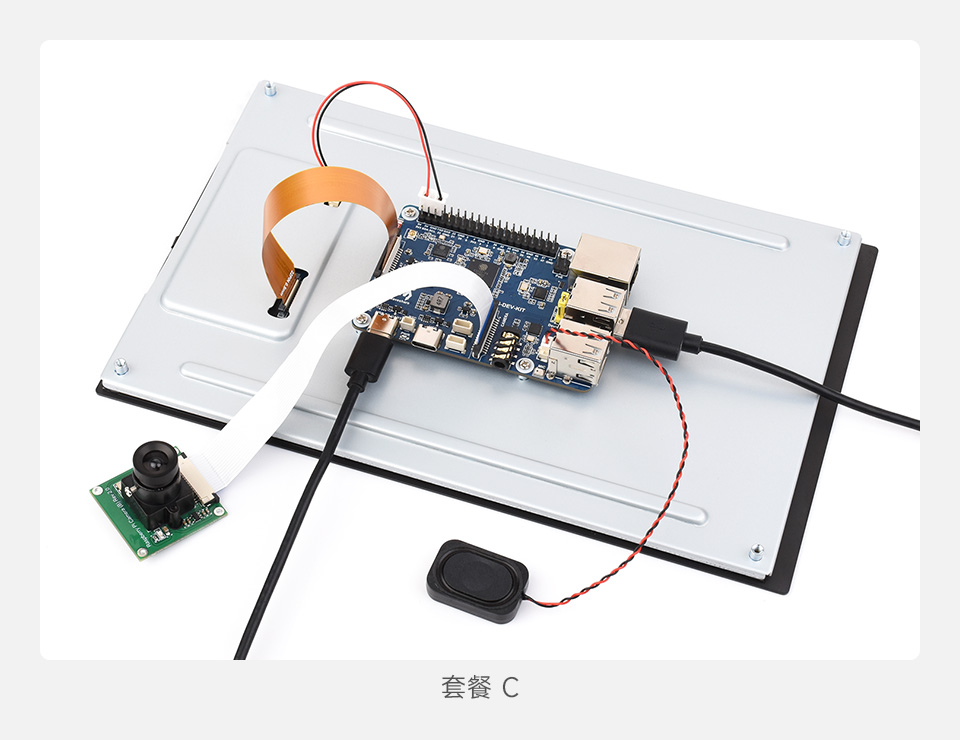

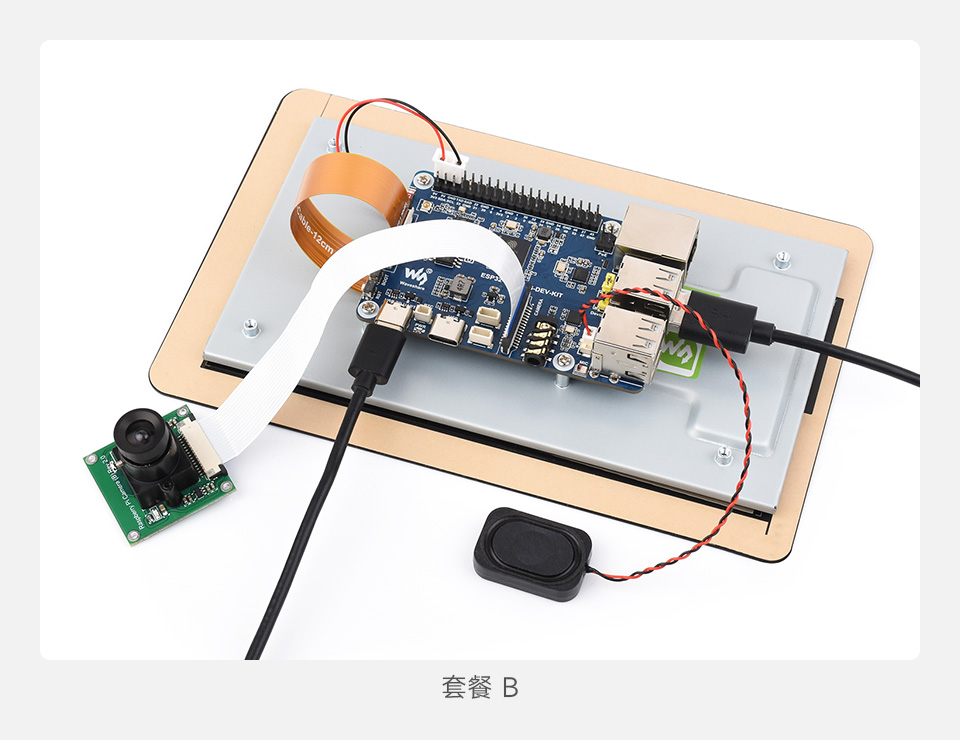

(仅开发板套餐 B、C 带屏幕)

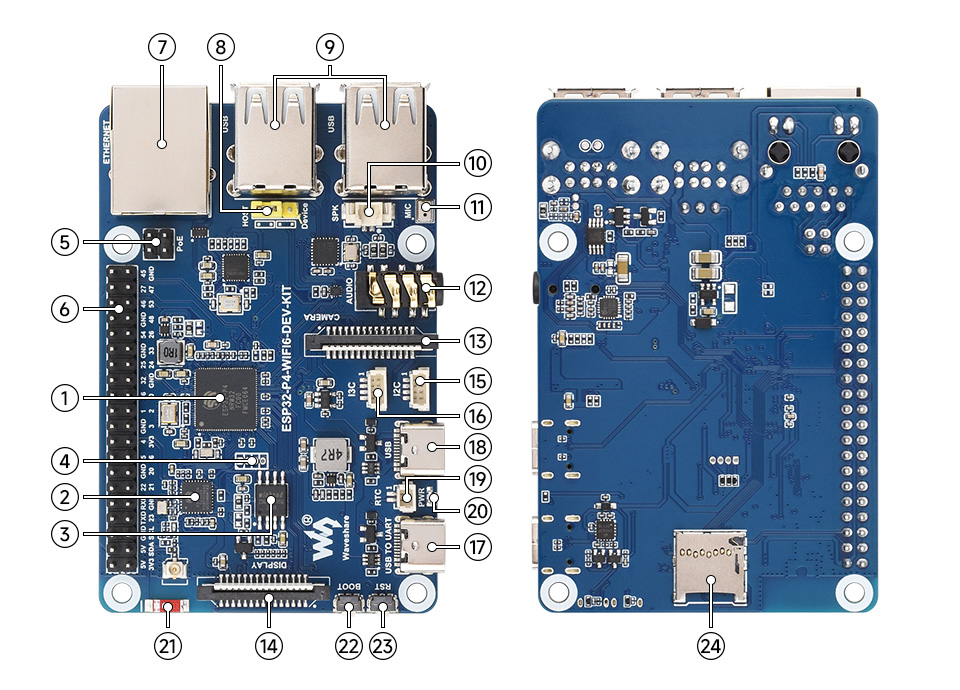

资源简介
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板资源简介]()
- ESP32-P4NRW32
ESP32-P4 叠封 32MB PSRAM
- ESP32-C6
SDIO 接口协议，拓展 ESP32-P4 Wi-Fi 6、Bluetooth 5 (LE)
- 16MB Nor Flash
- ESP32-C6 UART 焊盘
- PoE 模块接口
可外接 PoE 模块，使用 PoE 供电
- 40PIN 端子
- 百兆 RJ45 网口
- USB OTG 功能切换排针
可通过切换 HOST 拓展 USB 口
- USB-A 接口
USB OTG 2.0 High Speed 接口，可通过跳线帽切换功能
- 喇叭接口
MX1.25 2P 连接器，支持 8Ω 2W 喇叭
- 贴片麦克风
- 3.5mm 耳机插口
可接入耳机播放声音
- 摄像头接口
MIPI-CSI (2-lane)，可接入 OV5647
等摄像头
- 显示屏接口
MIPI-DSI (2-lane)，可接入
5 /
7 /
8 / 10.1 寸 DSI 屏幕
- I2C 接口
- I3C 接口
- Type-C UART 接口
可用于供电与程序烧录、调试
- Type-C USB 接口
可用于供电与程序烧录
- RTC 座子
接入可充电的 RTC 电池 (只支持可充电的 RTC 电池)
- PWR
电源指示灯
- ESP32-C6 贴片天线
- BOOT 按键
上电或者复位时按下，进入下载模式
- RST 按键
复位按键
- SD 卡槽
SDIO 3.0 接口协议
引脚定义
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板引脚定义]()
产品尺寸
![微雪 ESP32-P4-WIFI6-DEV-KIT Wi-Fi 开发板产品尺寸]()
