ESP32-P4-NANO-WIFI6-DB开发板 套餐C带PoE和摄像模块 RISC-V 双核400MHz+单核40MHz 双频Wi-Fi 6和BLE 5

引出多种外设接口：MIPI-CSI/DSI、USB2.0 OTG、百兆网口、PoE模块等，安全启动，支持人机界面、边缘计算与IO连接等
价格
原价
型号
ESP32-P4-NANO-WIFI6-DB-KIT-C
SKU
35557
品牌
Waveshare
套餐选择
基础套餐 A 套餐 B 套餐 C 套餐 D 套餐
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

ESP32-P4-NANO-WIFI6-DB
开发板

基于 ESP32-P4NRW32X 芯片的双核加单核 RISC-V 高性能开发板

微雪 ESP32-P4-NANO-WIFI6-DB 开发板搭配 FPC 天线和喇叭 ESP32-P4-NANO 功能特性：RISC-V MCU, PSRAM, Flash, RJ45 网口，Wi-Fi 6, MIPI 接口

套餐选择

ESP32-P4-NANO-WIFI6-DB 开发板基础套餐：主板、FPC 天线、喇叭
ESP32-P4-NANO-WIFI6-DB 套餐 A：含开发板、摄像头、转接线、天线及喇叭
ESP32-P4-NANO-WIFI6-DB 套餐 B：含开发板、PoE 模块、天线、喇叭及螺丝包

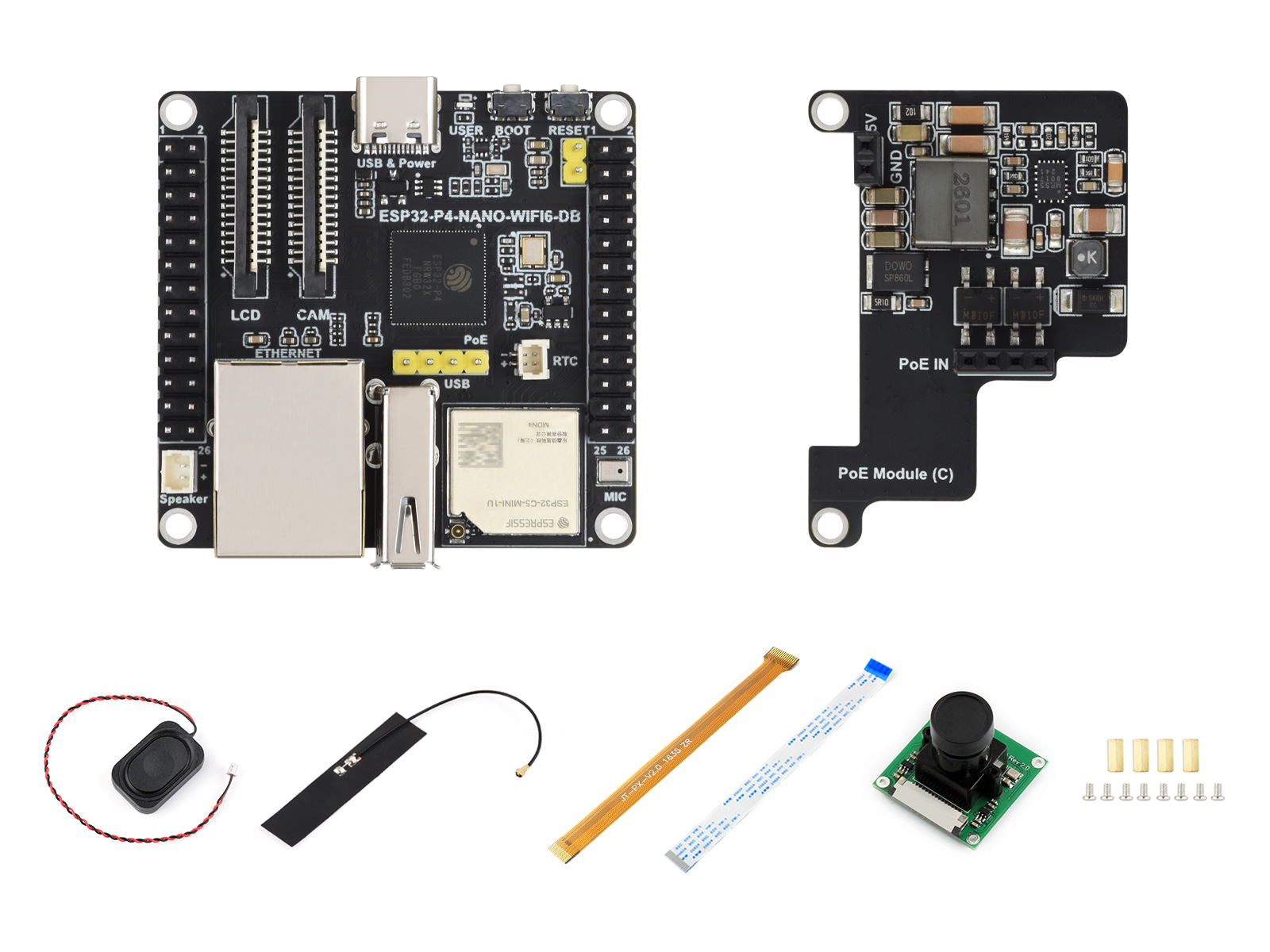

ESP32-P4-NANO-WIFI6-DB 套餐 C：含开发板、PoE 模块、摄像头、排线及天线
ESP32-P4-NANO-WIFI6-DB 套餐 D：含开发板、10.1 寸 DSI 屏幕、PoE 模块、摄像头及全套配件

套餐组合搭配示例

ESP32-P4-NANO 开发板A\B\C套餐实物组合展示图 ESP32-P4-NANO-WIFI6-DB D套餐搭配10.1寸DSI屏幕展示

10.1 英寸 DSI 电容触控屏

采用 IPS 全贴合钢化玻璃面板，分辨率为 800 × 1280
拥有 178° 广视角，支持十点触控，画面清晰，视觉体验出色

10.1 英寸 DSI 电容触控屏，分辨率 800x1280，适配 ESP32-P4
屏幕型号 10.1-DSI-TOUCH-A
分辨率 800 × 1280 (H×V)
通信接口 MIPI-DSI (2/4-lane)
亮度 400cd/m² (支持定制 1000cd/m² 高亮版本)
触摸芯片 GT9271
外形尺寸 147.0 × 239.0 (mm)
显示尺寸 135.36 × 216.58 (mm)
像素大小 0.1692 (H) × 0.1692 (V) (mm)
对比度 800 : 1
工作温度 0℃ ~ 60℃

(仅 D 套餐带屏幕，屏幕型号为 10.1-DSI-TOUCH-A)

树莓派摄像头 B 型

500 万像素 | 手动对焦

500 万像素 OV5647 摄像头模组，手动对焦，MIPI 接口
感光芯片 OV5647 CMOS 尺寸 1/4 英寸
像素 500 万 光圈 F2.0
焦距 6mm 对角视场角 60.6°
红外夜视 不支持 对焦方式 手动对焦

图片仅供展示，详细配置以配置清单为准

开发板介绍

本产品是一款基于 ESP32-P4NRW32X 芯片的双核加单核 RISC-V 高性能开发板：双核高性能处理器最高 400MHz，单核低功耗处理器最高 40MHz。支持丰富的人机交互接口，包含 MIPI-CSI (集成图像信号处理器 ISP) 和 MIPI-DSI 接口，此外还支持 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI 等常用外设。它还支持 USB OTG 2.0 High-Speed、Ethernet 与 Micro SD 存储扩展，以实现高速连接。

ESP32-P4NRW32X 芯片集成数字签名外设和专用密钥管理单元，可强化数据与操作安全。ESP32-P4-NANO-WIFI6-DB 面向高性能、高安全应用，满足人机界面、边缘计算与 IO 连接等需求。

主要功能特性：

  • 搭载 RISC-V 32 位双核高性能处理器 (最高 400MHz) 与单核低功耗处理器 (最高 40MHz)
  • 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM、8KB TCM
  • 集成 JPEG Codec、像素处理加速器 PPA、图像信号处理器 ISP 与 H.264 编码器
  • ESP32-P4NRW32X 封装内叠封 32MB PSRAM，板载 16MB Nor Flash
  • 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、Micro SD、麦克风、扬声器及 RTC 电池接口
  • 两组 2 × 13 GPIO 排针，引出 28 个 ESP32-P4NRW32X 可编程 GPIO
  • ESP32-C5-MINI-1U 外接天线模组提供 2.4GHz / 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE)
  • 支持安全启动、Flash 加密、硬件加密加速器、硬件随机数生成器、APM 权限管理与权限分离

高度集成 强劲性能

开发板采用 ESP32-P4NRW32X 高性能 MCU

ESP32-P4NRW32X 高性能双核 RISC-V 微控制器芯片特写

支持 Wi-Fi 6 和蓝牙模块

搭载 ESP32-C5-MINI-1U 外接天线版本无线模组，为 ESP32-P4NRW32X 扩展 2.4GHz / 5GHz 双频 Wi-Fi 6 与 Bluetooth 5 (LE)

ESP32-C5 模组支持双频 Wi-Fi 6 及蓝牙 5 (BLE)

实际功能以本型号配套固件与软件资料为准

预留 PoE 模块接口

板载 PoE 模块接口，可配合兼容 PoE 扩展板
通过网线同时传输数据与电力

开发板板载 PoE 扩展接口及 BOOT 按键细节

使用 PoE 模块

搭配兼容的 PoE 模块与 PoE 供电设备，可实现 PoE 以太网供电
仅一根网线即可让开发板同时实现百兆以太网通信与供电

PoE Module (C) 安装在 ESP32-P4-NANO 开发板上
通过支持 802.3af标准的 PoE 交换机为开发板供电示意图

PoE 模块为选配配件，包含于 B / C / D 套餐
基础套餐与 A 套餐不含，图中的 PoE 供电设备需另配

资源简介

ESP32-P4-NANO-WIFI6-DB 开发板硬件资源接口标注图
  1. ESP32-P4NRW32X

    ESP32-P4NRW32X，封装内叠封 32MB PSRAM

  2. ESP32-C5-MINI-1U

    外接天线模组，双频 Wi-Fi 6、Bluetooth 5 (LE)

  3. 显示屏接口

    MIPI-2lane

  4. 摄像头接口

    MIPI-2lane

  5. Type-C 接口

    5V 供电、程序烧录与串口调试

  6. USER-LED

    电源指示灯

  7. BOOT 按键

    上电或者复位时按下，进入下载模式

  8. RESET 按键

    开发板复位

  1. PoE 模块供电 / 外部供电接口

    可接入 5V 外部供电或兼容 PoE 模块供电

  2. RTC 电池接口

    仅支持可充电的 RTC 电池

  3. 贴片麦克风

    板载音频采集

  4. PoE 模块接口

    连接兼容的选配 PoE 扩展板

  5. Type-A 接口

    USB OTG 2.0 High-Speed 接口

  6. 百兆 RJ45 网口

    100Mbps Ethernet

  7. 扬声器接口

    MX1.25 2P，支持 8Ω 2W 扬声器

  8. GPIO 接口

    两组 2 × 13、2.54mm 扩展排针

  9. TF 卡槽

    本地存储与媒体资源扩展

引脚定义

ESP32-P4-NANO 引脚定义及 GPIO 功能分配图

产品尺寸

ESP32-P4-NANO-WIFI6-DB 开发板机械尺寸图 (52x50mm)

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：docs.waveshare.net/ESP32-P4-NANO-WIFI6-DB

配置清单

  1. ESP32-P4-NANO-WIFI6-DB 主板 × 1

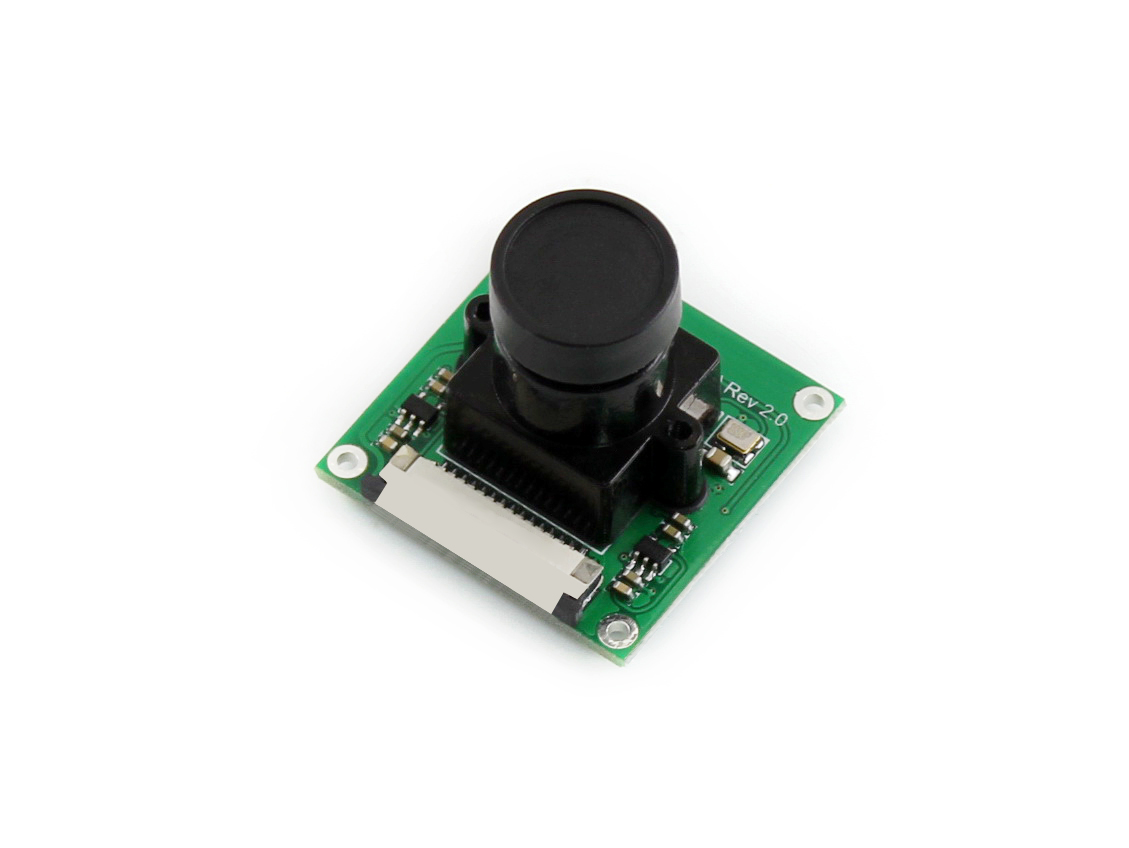

  2. RPi Camera (B) × 1
  3. PoE Module (C) × 1
  4. 8Ω 2W 喇叭 × 1
  1. FFC 15PIN 排线 × 1

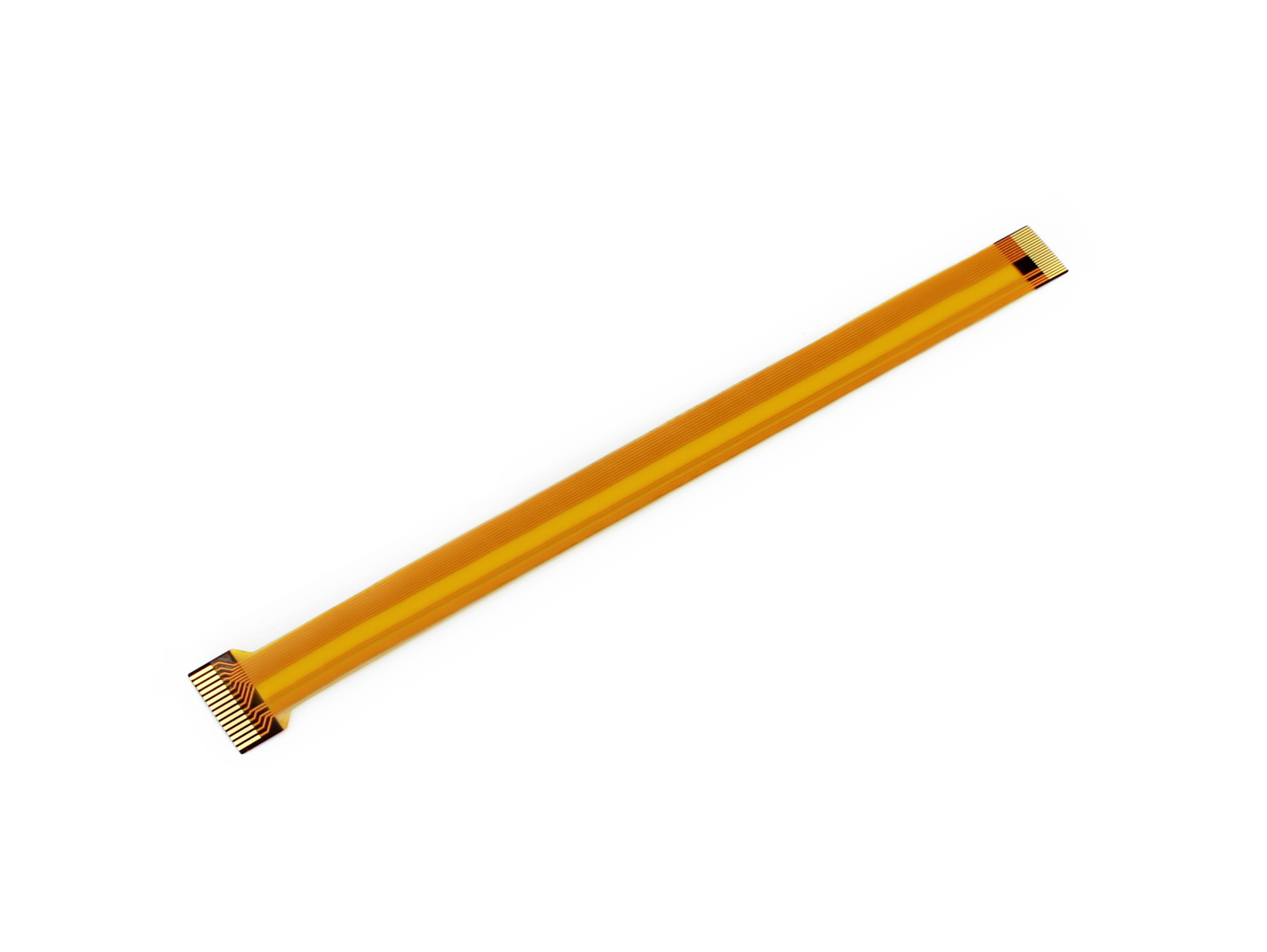

  2. RPi Zero V1.3 Camera Cable 15cm × 1
  3. FPC 双频 Wi-Fi 天线 × 1
  4. 螺丝包 × 1
