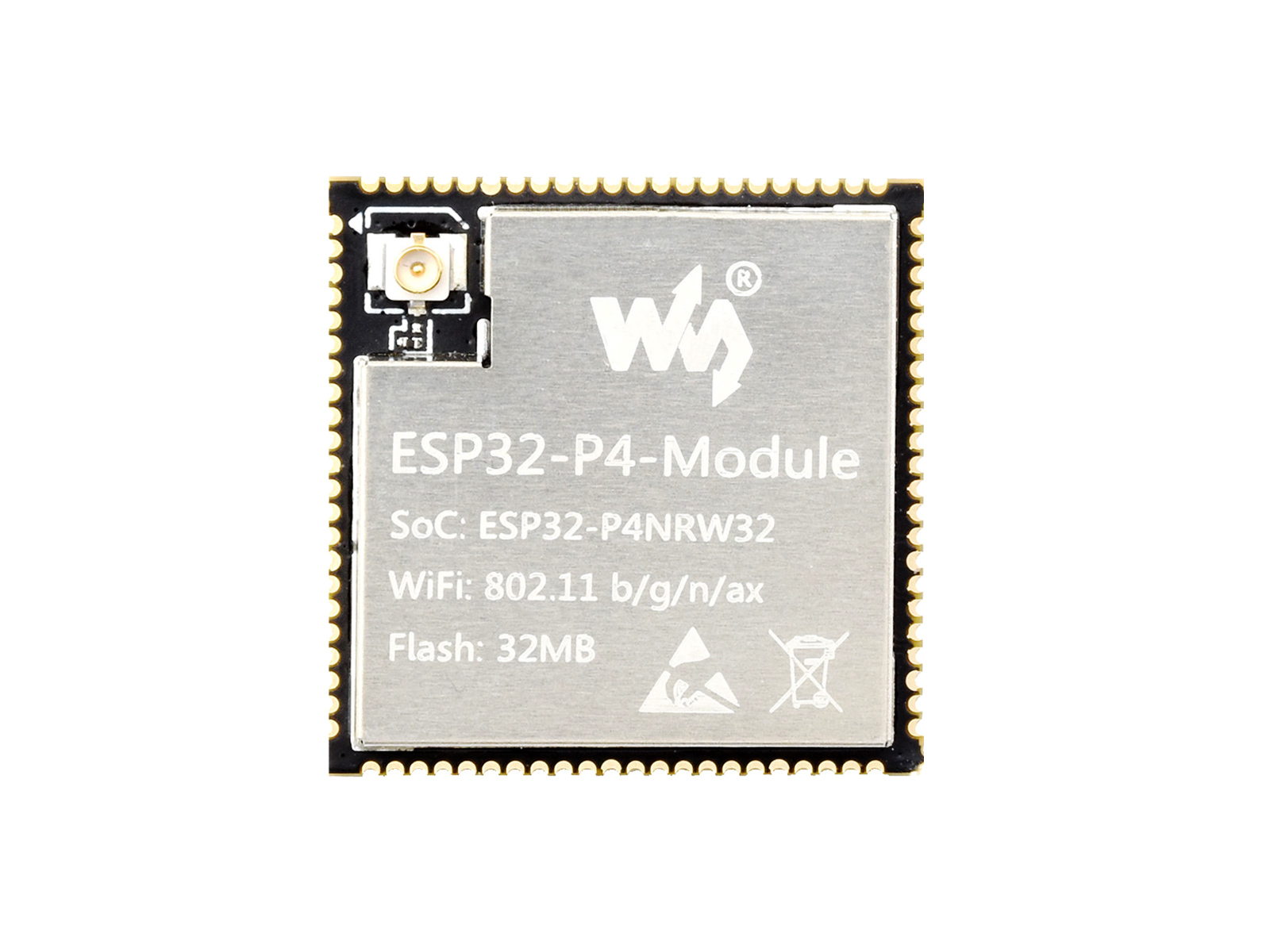

ESP32-P4-Module 模组 基于 ESP32-P4 和 ESP32-C6 双芯片架构 支持 2.4GHz Wi-Fi、Bluetooth 5.3

32MB PSRAM，32MB Nor Flash，JPEG编解码器、像素处理加速器(PPA)、图像信号处理器(ISP)及H264视频编码器

缺货

型号
ESP32-P4-Module-32MB
SKU
32604
品牌
Waveshare
Flash 版本
16MB 32MB
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

ESP32-P4-Module

基于 ESP32-P4 和 ESP32-C6 双芯片架构

ESP32-P4-Module 迷你开发板

版本选择

DSI 软排线版本选择
16MB Nor Flash 版本

DSI 软排线版本选择
32MB Nor Flash 版本

产品特性

  • 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
  • 集成 ESP32-C6 芯片，支持 2.4GHz Wi-Fi，支持 802.11 b/g/n/ax
  • 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM 及 8KB TCM
  • 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP) 及 H264 视频编码器
  • 芯片封装内叠封 32MB PSRAM，封装外集成 16MB / 32MB Nor Flash (可选)
  • 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离

产品参数

主控芯片 ESP32-P4NRW32
射频芯片 ESP32-C6H8
PSRAM 大小 32MB
Flash 大小 16MB / 32MB (可选)
射频频段 802.11 b/g/n/ax；2.4GHz Wi-Fi；Bluetooth 5.3
工作电压 3.3V
接口类型 邮票孔，间距 1mm
尺寸 25 × 25 (mm)

接口定义

ESP32-P4-Module 引脚定义

搭载高品质元器件

保障模组性能稳定发挥

ESP32-P4-Module 迷你开发板
原装芯片方案

ESP32-P4

ESP32-P4-Module 迷你开发板
双天线选择

IPEX / 邮票孔

ESP32-P4-Module 迷你开发板
专业屏蔽罩

抗干扰 防静电

应用领域

图像识别、智能手表、智能工业、人机接口 (HMI)、语音识别及物联网应用

ESP32-P4-Module 引脚定义

产品尺寸

ESP32-P4-Module 产品尺寸


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/ESP32-P4-Module

配置清单

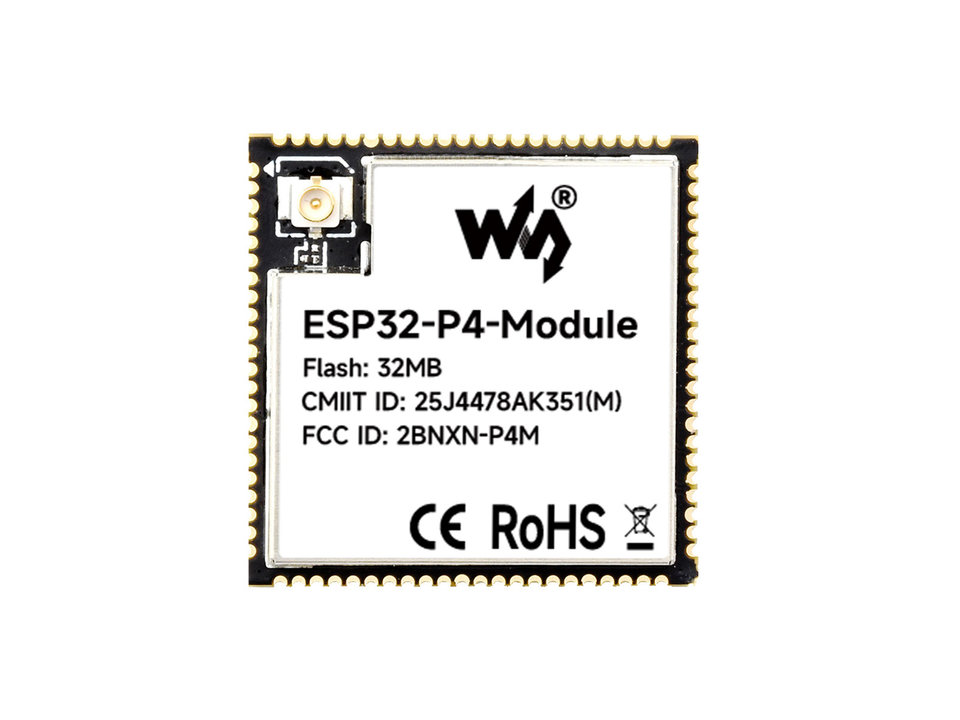

ESP32-P4-Module-32MB × 1

ESP32-P4-Module 配置清单

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
