ESP32-H2 迷你开发板
板载 ESP32-H2FH4S 芯片
支持 BLE / Zigbee / Thread 无线通信

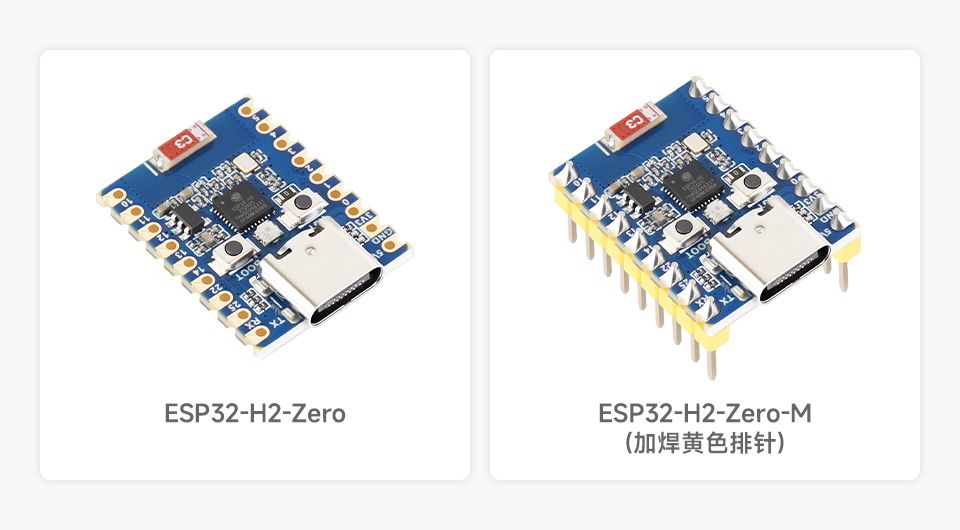

版本选择
产品特性
ESP32-H2-Zero 是一款集成了 BLE 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 的入门级 RISC-V 单片机开发板，体积小巧，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健和消费电子产品等领域。
在硬件上，采用 ESP32-H2FH4S 芯片，其搭载有 RISC-V 32 位单核处理器， 支持高达 96MHz 主频，内置 4MB Flash，集成了丰富的外设，包括 SPI、UART、I2C、I2S、LED PWM 和 ADC 等接口，可兼容扩展多种外围设备，使用更方便。
在软件上，可选择官方 ESP-IDF 开发环境来进行开发，提供相关示例程序和教程，方便用户快速地入门开发，并将其应用于产品中。
主要功能特性：
- 采用 ESP32-H2FH4S 芯片，搭载 RISC-V 32 位单核处理器，主频高达 96MHz，内置 4MB Flash 存储器
- 集成 BLE 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有优越的射频性能
- 采用 USB Type-C 接口，无需纠结正反插
- 引出丰富的外设接口，兼容性和扩展性强
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上
支持 ESP-IDF, Arduino 等平台
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

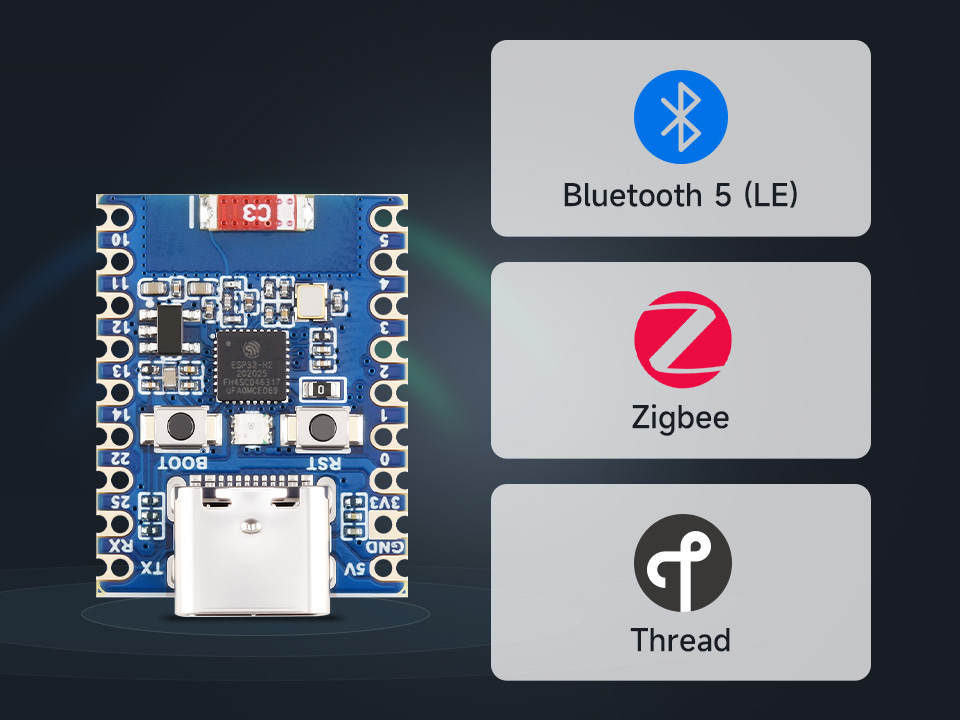

支持 BLE 5
支持 BLE 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
功能框图
引脚定义
资源简介
- ESP32-H2FH4S
搭载有 RISC-V 32 位单核处理器，支持高达 96MHz 主频
- 2.4G 陶瓷天线
- ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
- WS2812
炫酷 RGB LED
- BOOT 按键
按下后再按复位，进入下载模式
- RESET 复位按键
- USB Type-C 接口
用于下载程序与调试
- ESP32-H2FH4S 引脚引出

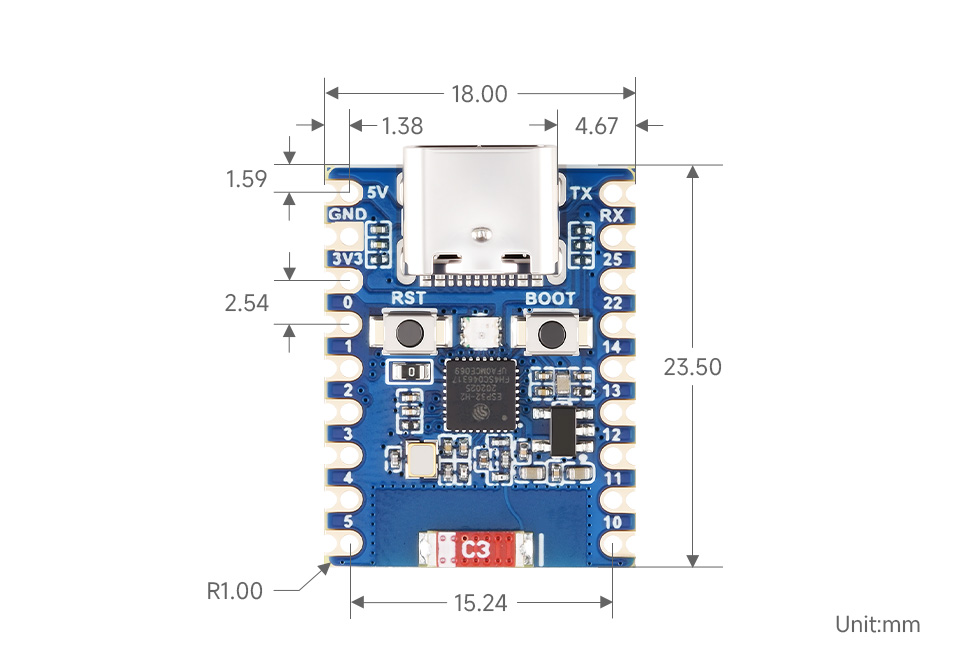

产品尺寸
ESP32-Zero 系列选型表
| 产品型号 | MCU | 主频 | Flash | SRAM | PSRAM | 特性 |
|---|---|---|---|---|---|---|
 ESP32-S3-Zero-N8R8 |
ESP32-S3-PICO-1-N8R8 | 240MHz | 8MB | 512KB | 8MB | 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE) |
 ESP32-S3-Zero |
ESP32-S3FH4R2 | 240MHz | 4MB | 512KB | 2MB | 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE) |
 ESP32-C6-Zero |
ESP32-C6FH8 | 160MHz | 8MB | 512KB | - | 支持 Wi-Fi 6、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) |
 ESP32-C5-Zero |
ESP32-C5-HF4 | 240MHz | 4MB | 384KB | - | 支持 2.4GHz 与 5GHz 双频 Wi-Fi、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) |
 ESP32-C3-Zero |
ESP32-C3FH4 | 160MHz | 4MB | 400KB | - | 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE) |
 ESP32-H2-Zero |
ESP32-H2FH4S | 96MHz | 4MB | 320KB | - | 支持蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) |
