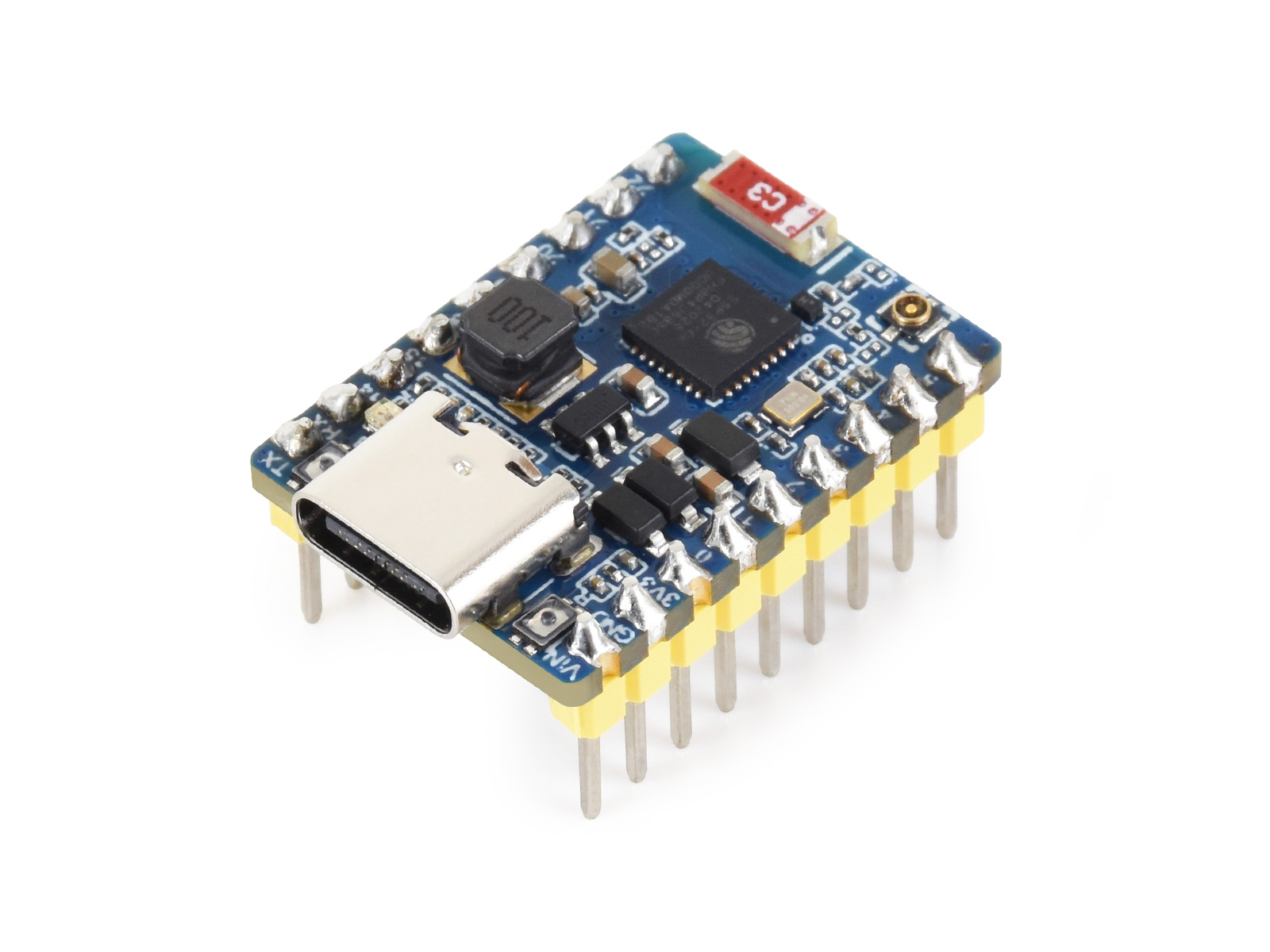

ESP32-C6迷你Wi-Fi 6宽电压开发板支持蓝牙5和IEEE 802.15.4 (Zigbee 3.0 和 Thread) 支持5 ~ 36V宽电压供电

ESP32-C6迷你Wi-Fi 6宽电压开发板支持蓝牙5和IEEE 802.15.4 (Zigbee 3.0 和 Thread) 支持5 ~ 36V宽电压供电

集成 320KB ROM、512KB HP SRAM、16KB LP SRAM 和 8MB Flash，采用邮票孔设计，引出 22 个 GPIO

缺货

型号

ESP32-C6-Zero-B-M

SKU

34919

品牌

Waveshare

版本选择

贴片版排针版

产品详情
产品资料

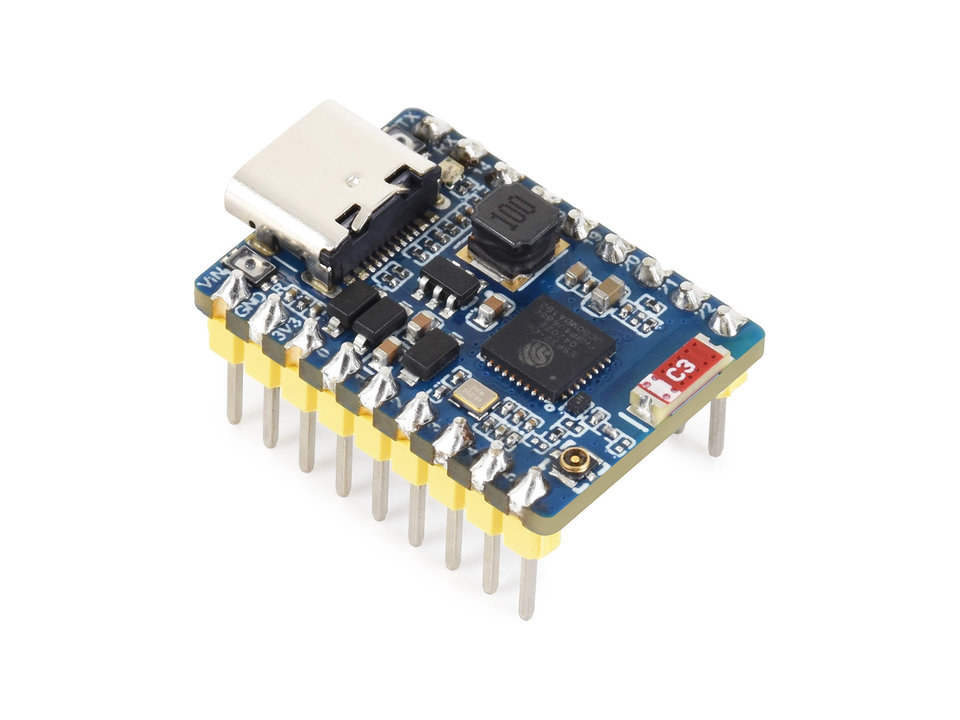

配置清单
保修&售后服务

ESP32-C6-Zero-B
迷你 Wi-Fi 6 宽电压开发板

基于 ESP32-C6FH8，在小板型下引出大部分引脚

采用半孔工艺，可以焊接在自定义的板子上，引脚线序兼容 ESP32-C6-Zero

ESP32-C6-Zero-B 迷你 WiFi 6 开发板展示图

产品特性

搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器，高性能处理器主频高达 160MHz，低功耗处理器时钟可达 20MHz
集成 320KB ROM、512KB HP SRAM、16KB LP SRAM 和 8MB Flash 存储器
集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有优越的射频性能
板载陶瓷天线 (默认) 与 IPEX 4 代天线座，用户可通过 GPIO7 选择使用何种天线
支持 5 ~ 36V 宽电压供电，方便工业供电使用
采用邮票孔设计，方便集成到用户自主设计的底板上
支持灵活时钟，模块电源单独设置等控制，实现多场景低功耗模式
板载 USB Type-C 接口，引出 22 个 GPIO 引脚，可灵活配置外设功能

版本选择

ESP32-C6-Zero-B

ESP32-C6-Zero-B

贴片版

ESP32-C6-Zero-B-M

ESP32-C6-Zero-B-M

排针版

ESP32-C6 适用于 AIoT 市场

搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器，
主频高达 160MHz，具有强大的 AI 运算能力和安全加密机制

ESP32-C6-Zero-B 迷你 WiFi 6 开发板搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器

支持 Wi-Fi 6 和 BLE 5

支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4（Zigbee 3.0 和 Thread)，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

ESP32-C6-Zero-B 迷你 WiFi 6 开发板支持 WiFi 6 和 BLE 5

支持 ESP-IDF，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

ESP32-C6-Zero-B 迷你 WiFi 6 开发板支持 ESP-IDF

ESP32-C6-Zero-B 迷你 WiFi 6 开发板支持 Arduino

资源简介

ESP32-C6-Zero-B 资源简介

ESP32-C6FH8
内置双处理器，主频高达 160MHz
SY8301
DC 电源，最大支持 1A 输出
USB Type-C 接口
用于下载程序与调试
WS2812 炫酷 RGB LED
BOOT 按键
按下后再按复位，进入下载模式

RESET 复位按键
2.4G 陶瓷天线
天线选择芯片
支持通过 GPIO7 控制使用天线座还是贴片天线 (默认使用贴片天线)
IPEX 4 代天线座
支持接入外部天线
ESP32-C6FH8 引脚引出

引脚定义

ESP32-C6-Zero-B 引脚定义

产品尺寸

ESP32-C6-Zero-B 产品尺寸

ESP32-Zero 系列选型表

产品型号	MCU	主频	Flash	SRAM	PSRAM	特性
ESP32-S3-Zero-N8R8	ESP32-S3-PICO-1-N8R8	240MHz	8MB	512KB	8MB	支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE)
ESP32-S3-Zero	ESP32-S3FH4R2	240MHz	4MB	512KB	2MB	支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE)
ESP32-C6-Zero	ESP32-C6FH8	160MHz	8MB	512KB	-	支持 Wi-Fi 6、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)
ESP32-C6-Zero-B	ESP32-C6FH8	160MHz	8MB	512KB	-	支持 Wi-Fi 6、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)、支持 5~36V 电源输入
ESP32-C5-Zero	ESP32-C5-HF4	240MHz	4MB	384KB	-	支持 2.4GHz 与 5GHz 双频 Wi-Fi、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)
ESP32-C3-Zero	ESP32-C3FH4	160MHz	4MB	400KB	-	支持 2.4GHz Wi-Fi (802.11 b/g/n) 和蓝牙 5 (LE)
ESP32-H2-Zero	ESP32-H2FH4S	96MHz	4MB	320KB	-	支持蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)
