ESP32-C6
1.47 英寸触控屏开发板
流畅运行 LVGL 等 GUI 界面程序，可快速开发 ESP32-C6 的 HMI 应用
版本选择

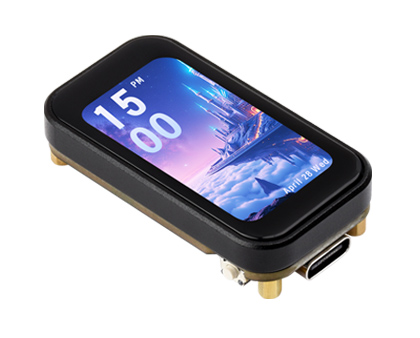

ESP32-C6-Touch-LCD-1.47
未焊接排针

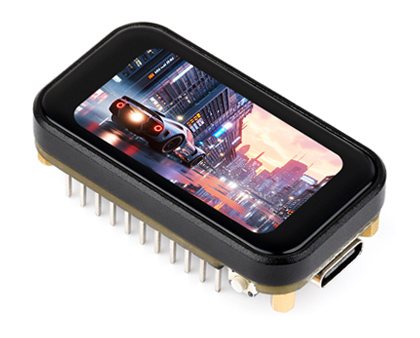

ESP32-C6-Touch-LCD-1.47-M

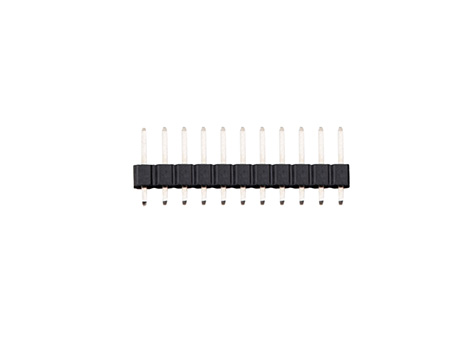

加焊黑色排针
产品特性
本产品采用 ESP32-C6FH8，支持 2.4GHz Wi-Fi 6 和蓝牙 BLE 5 的微控制器开发板。叠封 8MB Flash，板载 1.47 英寸电容触摸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-C6 的 HMI 等应用。
- 搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，高性能处理器时钟高达 160MHz，低功耗处理器时钟可达 20MHz
- 支持 2.4 GHz Wi-Fi 6 (802.11 ax/b/g/n) 和 Bluetooth 5 (LE) 无线通信协议，板载天线
- 板载 320KB ROM、512KB HP SRAM、16KB LP SRAM 和 8MB Flash
- 板载 1.47 英寸电容触摸 LCD 屏，172 × 320 分辨率，262K 彩色
- 引出大部分 GPIO，支持 USB 全速标准
- 板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
LCD 屏参数
| 显示尺寸 | 1.47inch | 分辨率 | 172 × 320 pixels |
|---|---|---|---|
| 显示芯片 | JD9853 | 触摸芯片 | AXS5106L |
| 显示接口 | 4-wire SPI | 触摸接口 | I2C |
| 显示面板 | IPS | 触摸类型 | 电容式感应 |
ESP32-C6 适用于 AIoT 市场
搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，主频高达 160MHz，强大的 AI 运算能力和安全加密机制

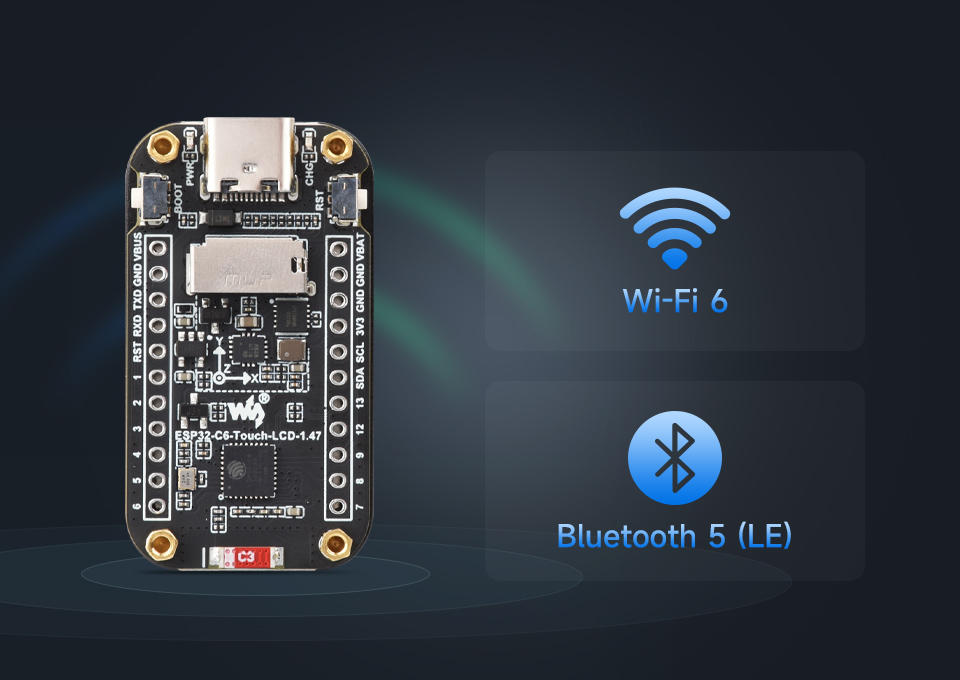

支持 Wi-Fi 6 和 BLE 5
ESP32-C6 集成 2.4GHz Wi-Fi 6 (802.11 ax/b/g/n)，可支持 40MHz 带宽，其低功耗蓝牙子系统支持 Bluetooth 5(LE) 和 Bluetooth Mesh
应用场景

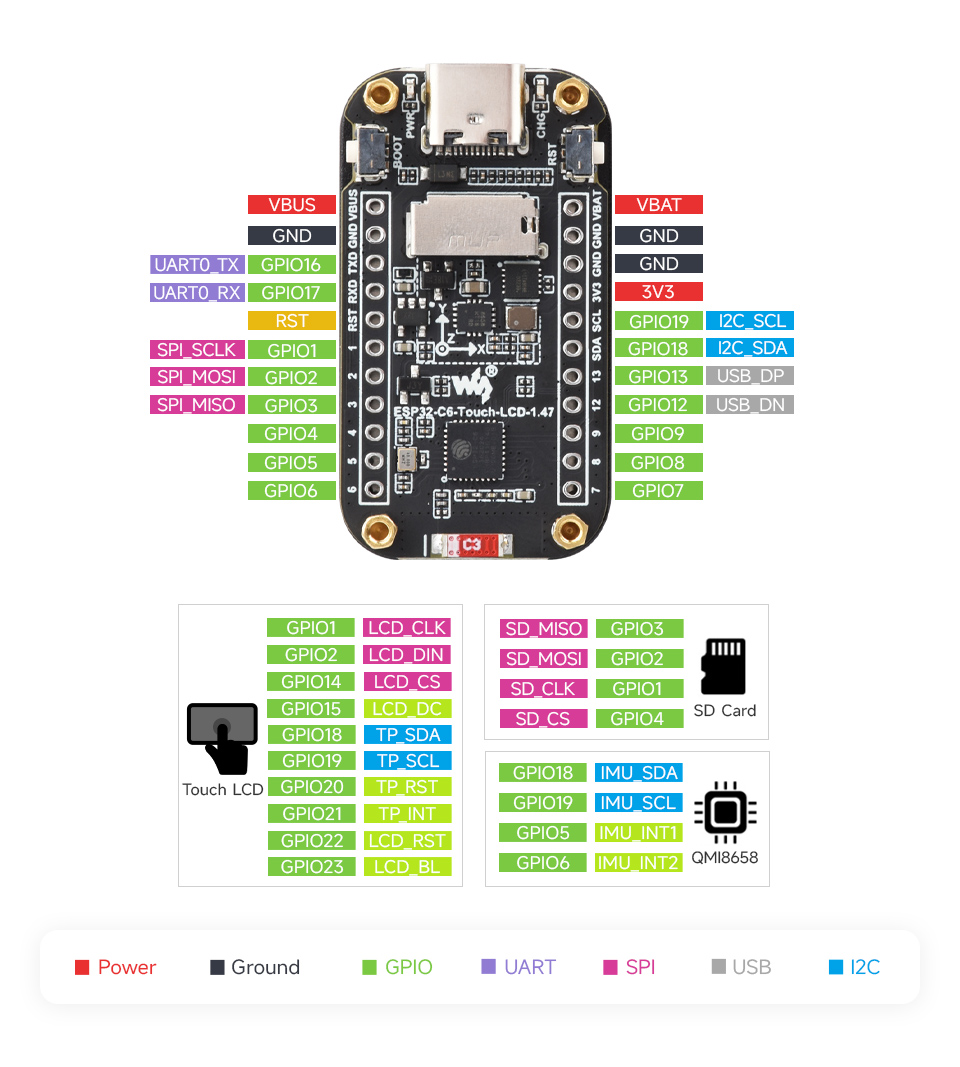

接口定义
支持扩展多种外设，可通过 GPIO 排针接入更多扩展设备

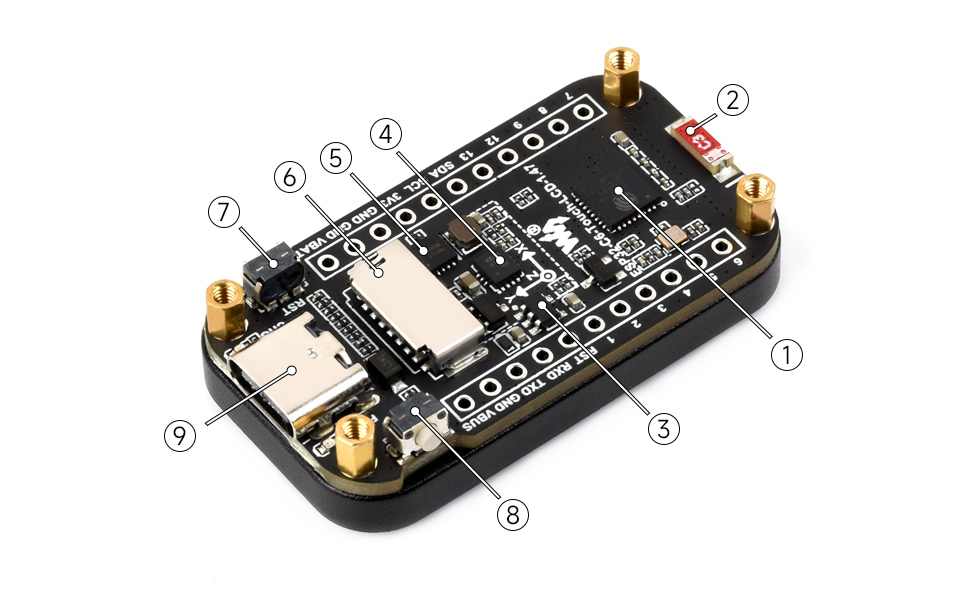

资源简介
- ESP32-C6FH8
- 贴片陶瓷天线
- ME6217C33M5G
低压降 LDO，电流 800mA (Max)
- QMI8658
IMU 六轴惯性传感器
- ETA6098
- Micro SD 卡座
- RESET 按键
- BOOT 按键
- Type-C 接口
产品尺寸
ESP32 显示屏选型表
| 产品型号 | 显示屏 | 板载资源 | 引出接口 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率 | 接口 | 显示 | 触摸 | IMU | RTC | SD | 蜂鸣器 | 喇叭 | 麦克风 | 电池接口 | 天线 | ||
| AMOLED 屏 | |||||||||||||
ESP32-S3-Touch-AMOLED-2.41 |
600 × 450 | QSPI | RM690B0 | FT6336 | - | - | - | I2C，UART， USB，34PIN接口 |
|||||
ESP32-S3-Touch-AMOLED-2.41-B |
600 × 450 | QSPI | RM690B0 | FT6336 | - | - | - | I2C，UART， USB，34PIN接口 |
|||||
 ESP32-S3-Touch-AMOLED-1.91 | 240 × 536 | QSPI | RM67162 | FT3168 | - | - | - | - | 40PIN排针 接口 | ||||
ESP32-S3-AMOLED-1.91 |
240 × 536 | QSPI | RM67162 | 无 | - | - | - | - | 40PIN排针 接口 |
||||
ESP32-S3-Touch-AMOLED-1.8 |
368 × 448 | QSPI | SH8601 | FT3168 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-Touch-AMOLED-1.75 |
466 × 466 | QSPI | CO5300 | CST9217 | - | I2C，UART，USB， 8PIN排座接口 (间距2.54mm) |
|||||||
ESP32-S3-Touch-AMOLED-1.75-B |
466 × 466 | QSPI | CO5300 | CST9217 | - | I2C，UART，USB， 8PIN排座接口 (间距2.54mm) |
|||||||
ESP32-S3-Touch-AMOLED-1.64 |
280 × 456 | QSPI | CO5300 | FT3168 | - | - | - | - | 22PIN排针 接口 (间距2.54mm) |
||||
ESP32-S3-Touch-AMOLED-1.43 |
466 × 466 | QSPI | SH8601/ CO5300 |
FT3168/ FT6146 |
- | - | - | I2C，UART， USB， 28PIN接口 |
|||||
ESP32-S3-Touch-AMOLED-1.43-B |
466 × 466 | QSPI | SH8601/ CO5300 |
FT3168/ FT6146 |
- | - | - | I2C，UART， USB， 28PIN接口 |
|||||
| LCD 屏 | |||||||||||||
ESP32-S3-Touch-LCD-3.5 |
320 × 480 | SPI | ST7796 | FT6336 | - | 32PIN接口 摄像头接口 |
|||||||
ESP32-S3-Touch-LCD-2.8 |
240 × 320 | SPI | ST7789 | CST328 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-LCD-2.8 |
240 × 320 | SPI | ST7789 | 无 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.8B |
480 × 640 | SPI | ST7701 | GT911 | - | - | 20PIN排针 接口 |
||||||
ESP32-S3-LCD-2.8B |
480 × 640 | SPI | ST7701 | 无 | - | - | 20PIN排针 接口 |
||||||
ESP32-S3-Touch-LCD-2.8C |
480 × 480 | RGB | ST7701 | GT911 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-LCD-2.8C |
480 × 480 | RGB | ST7701 | 无 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.1 |
480 × 480 | RGB | ST7701 | CST820 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.1B |
480 × 480 | RGB | ST7701 | CST820 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2 |
240 × 320 | SPI | ST7789T3 | CST816 | - | - | - | - | 28PIN排针 摄像头接口 |
||||
ESP32-S3-LCD-2 |
240 × 320 | SPI | ST7789T3 | 无 | - | - | - | - | 28PIN排针 摄像头接口 |
||||
ESP32-S3-Touch-LCD-1.9 |
170 × 320 | SPI | ST7789 | CST816 | - | - | - | - | 40PIN排针 接口 (兼容Pico) |
||||
ESP32-S3-LCD-1.9 |
170 × 320 | SPI | ST7789 | 无 | - | - | - | - | 40PIN排针 接口 (兼容Pico) |
||||
ESP32-C6-Touch-LCD-1.9 |
170 × 320 | SPI | ST7789 | CST816 | - | - | - | - | 40PIN排针 接口 (兼容Pico) |
||||
ESP32-C6-LCD-1.9 |
170 × 320 | SPI | ST7789 | 无 | - | - | - | - | 40PIN排针 接口 (兼容Pico) |
||||
ESP32-S3-Touch-LCD-1.85C |
360 × 360 | QSPI | ST77916 | CST816 | - | - | I2C，UART 2×14PIN 排母接口 (1.27mm间距) |
||||||
ESP32-S3-Touch-LCD-1.85C-BOX |
360 × 360 | QSPI | ST77916 | CST816 | - | - | I2C，UART 2×14PIN 排母接口 (1.27mm间距) |
||||||
ESP32-S3-Touch-LCD-1.85 |
360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-LCD-1.85 |
360 × 360 | QSPI | ST77916 | 无 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-Touch-LCD-1.69 |
240 × 280 | SPI | ST7789 | CST816 | - | - | - | I2C，UART GPIO触点 |
|||||
ESP32-S3-LCD-1.69 |
240 × 280 | SPI | ST7789 | 无 | - | - | - | SH1.0 12PIN 接口 |
|||||
ESP32-S3-Touch-LCD-1.47 |
172 × 320 | SPI | JD9853 | AXS5106L | - | - | - | - | - | 22PIN排针 接口 |
|||
ESP32-S3-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-C6-Touch-LCD-1.47 |
172 × 320 | SPI | JD9853 | AXS5106L | - | - | - | - | 22PIN排针 接口 |
||||
ESP32-C6-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-S3-Touch-LCD-1.46B |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-Touch-LCD-1.46 |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-LCD-1.3 |
240 × 240 | SPI | ST7789 | - | - | - | - | - | 2.54mm 13PIN排针 接口 |
||||
ESP32-S3-LCD-1.3-B |
240 × 240 | SPI | ST7789 | - | - | - | - | - | 2.54mm 13PIN排针 接口 |
||||
ESP32-S3-LCD-1.3-C |
240 × 240 | SPI | ST7789 | - | - | - | - | - | 2.54mm 13PIN排针 接口 |
||||
ESP32-S3-Touch-LCD-1.28 |
240 × 240 | SPI | GC9A01A | CST816 | - | - | - | - | - | SH1.0 12PIN 接口 |
|||
ESP32-S3-LCD-1.28 |
240 × 240 | SPI | GC9A01A | 无 | - | - | - | - | - | 2 × 20PIN 排母接口 (1.27mm 间距) |
|||
ESP32-C3-LCD-0.71 |
160 × 160 | SPI | GC9D01 | 无 | - | - | - | - | - | - | 12PIN 焊盘 | ||
ESP32-S3-GEEK |
240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | - | I2C，UART，GPIO | ||
