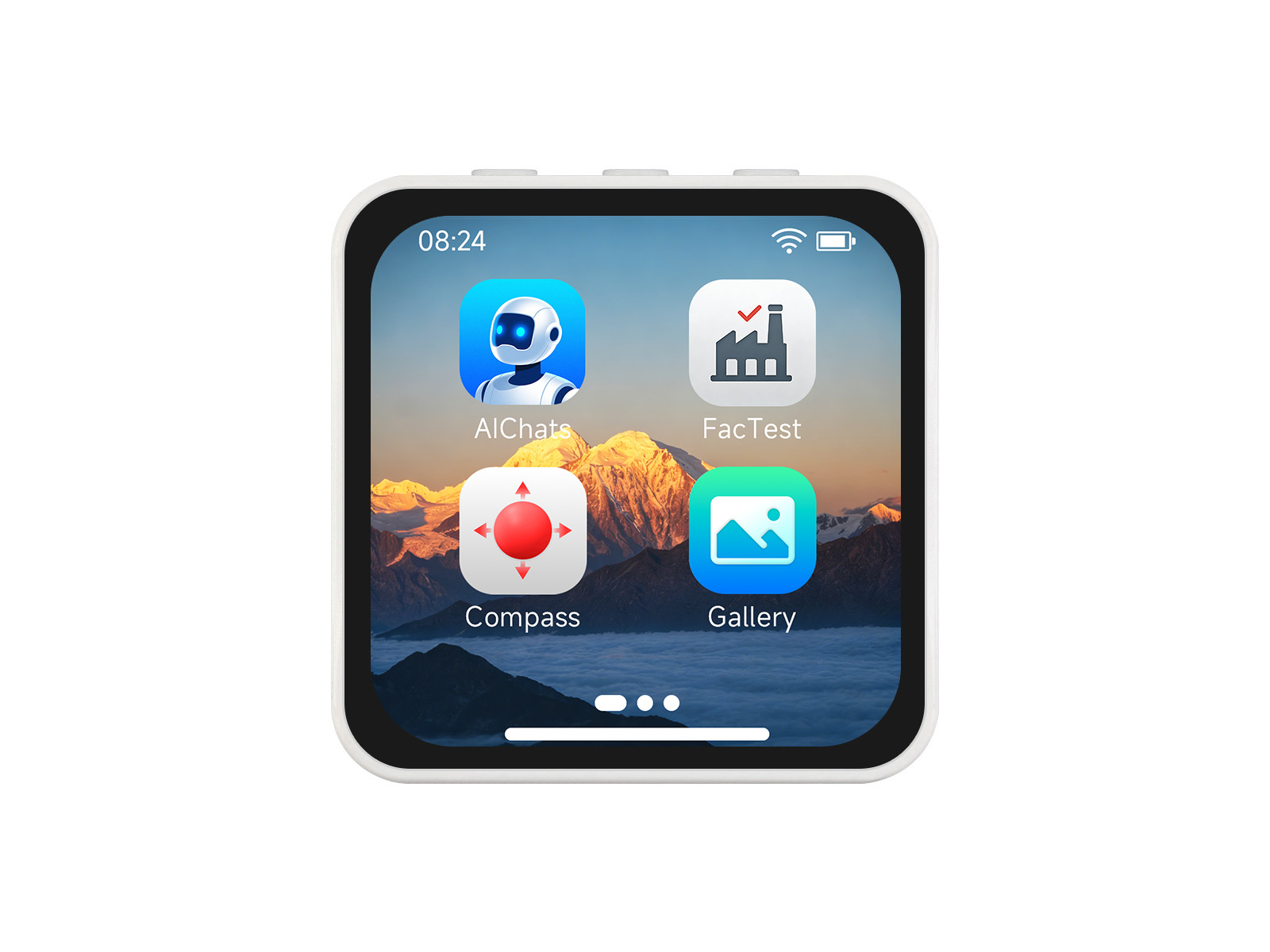

ESP32-C6 2.16 英寸触摸 AMOLED 开发板 480 × 480 分辨率 16.7M 彩色支持双麦克风、Wi-Fi 6 和 BLE 5 支持小智 AI deepseek

32 位 RISC-V 处理器，内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，外挂 16MB Flash

价格

原价

型号

ESP32-C6-Touch-AMOLED-2.16

SKU

34202

品牌

Waveshare

版本选择

不带锂电池版本带锂电池版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

产品详情
产品资料

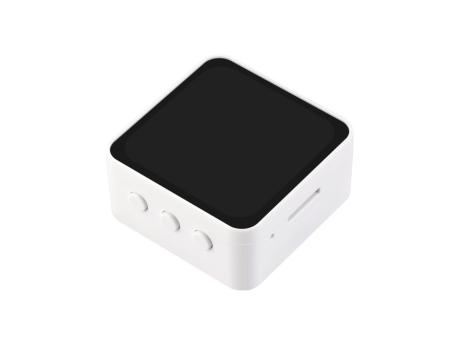

配置清单
保修&售后服务

加入购物车立即购买

ESP32-C6
2.16 英寸触摸液晶开发板

内置 CO5300 显示驱动芯片和 CST9220 电容触摸芯片

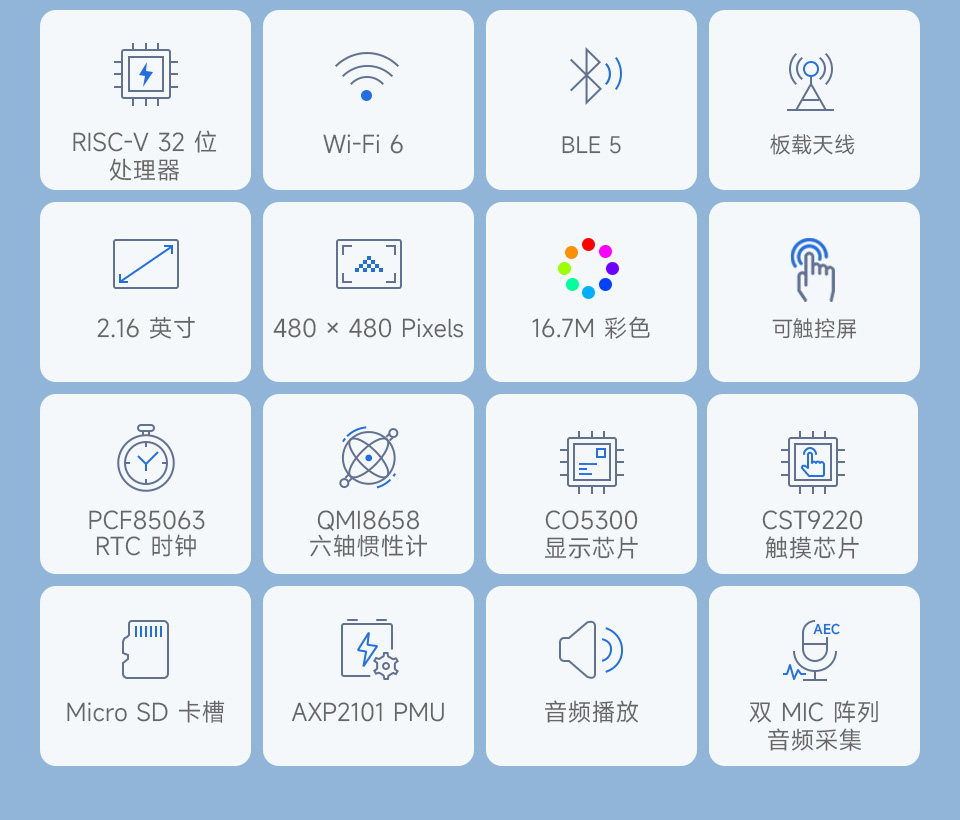

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板核心特性：RISC-V处理器/Wi-Fi6/BLE5/六轴传感器

版本选择

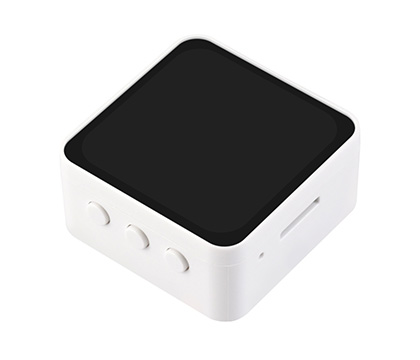

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板不带锂电池版本

ESP32-C6-Touch-AMOLED-2.16-EN
不带锂电池版本

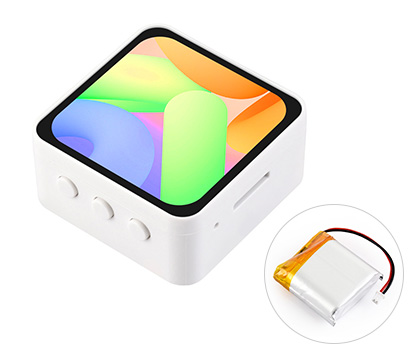

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板带锂电池版本

ESP32-C6-Touch-AMOLED-2.16
带锂电池版本

产品特性

ESP32-C6-Touch-AMOLED-2.16 是一款由微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。该产品基于 ESP32-C6 微控制器，集成了 2.16 英寸电容触控高清 AMOLED 屏、六轴传感器、RTC、音频编解码芯片及电源管理等多种功能模块，专为 AI 语音对话类智能体的原型开发与功能验证而设计。

搭载 ESP32-C6 高性能 32 位 RISC-V 处理器，主频高达 160MHz
支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能，板载天线
内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，外挂 16MB Flash
采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
板载 2.16 英寸电容触摸高清 AMOLED 屏，480 × 480 分辨率，16.7M 彩色，能清晰地显示彩色图片
内置 CO5300 驱动芯片和 CST9220 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，实现不间断供电
板载 KEY、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
板载 3.7V MX1.25 锂电池充放电接口
引出 1 路 I2C、1 路 UART 和 1 路 USB 焊盘，可供外接设备和调试使用
使用 AXP2101 的好处包括高效的电源管理、支持多种输出电压、充电和电池管理功能以及对电池寿命的优化
使用 AMOLED 屏幕，可以获得更高的对比度、更广的可视角度、更丰富的色彩和更快速的响应，而且机身纤薄，具有低功耗和灵活性等优点

AMOLED 屏幕参数

显示面板	AMOLED	显示尺寸	2.16 英寸
显示分辨率	480 × 480 pixels	显示颜色	16.7M
显示亮度	600cd/㎡	对比度	100000:1
通信接口	QSPI	驱动 IC	CO5300
触控	支持	触控 IC	CST9220

小巧面板触摸更多可能

适用于各种智能设备开发，可实现人机交互功能，内部可接电池，独立运行

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板小巧面板 178°广视角触摸操作演示

采用 AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动

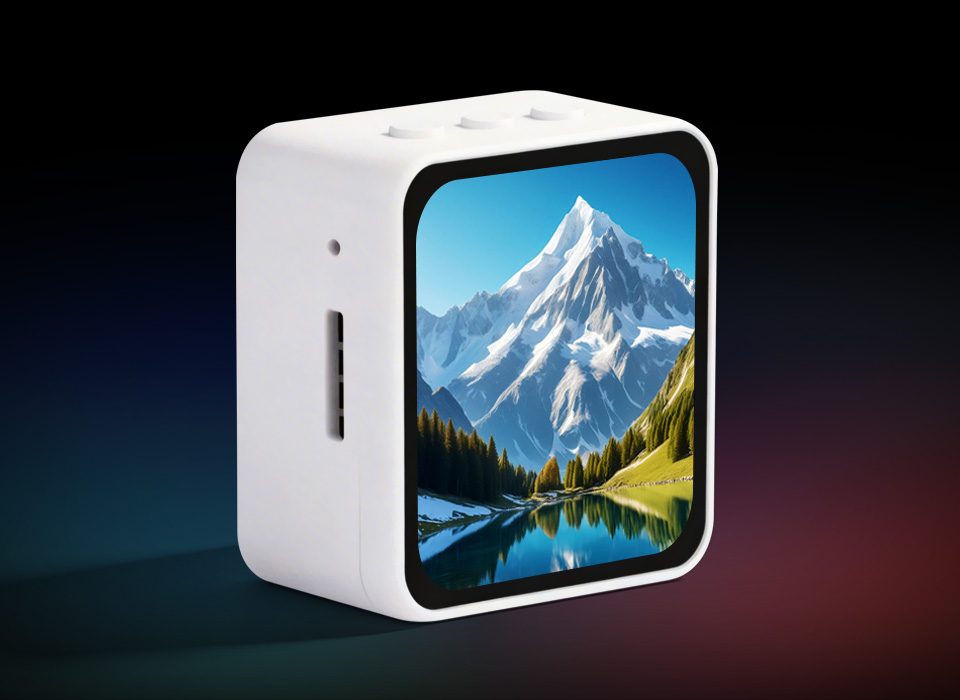

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板小巧面板高对比度高清画面展示

178° 广视角

出色的显示性能，16.7M 彩色，可视角度广

功能介绍

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板功能演示：AI语音/重力小球/电子相册/定制开发

支持 ESP-IDF、Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板支持 ESP-IDF 开发框架开源开发工具

ESP32-C6-Touch-AMOLED-2.16 英寸液晶开发板支持 Arduino IDE 快速上手开发

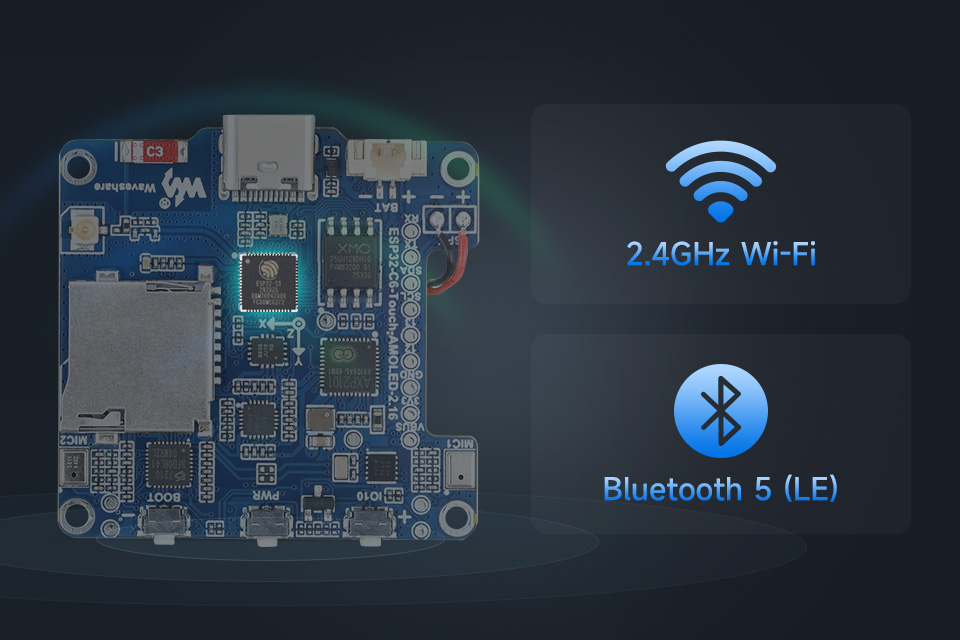

支持 Wi-Fi 6 和 BLE 5

支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

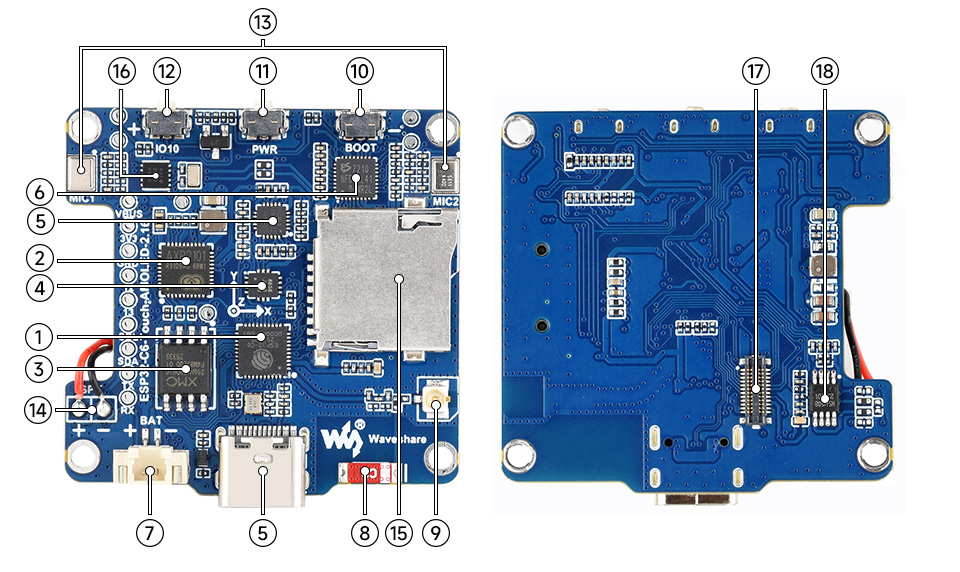

资源简介

ESP32-C6
集成 RISC-V 单核处理器，160MHz 运行频率，支持 2.4GHz Wi-Fi 6 和 BLE 5
AXP2101
高集成度的电源管理芯片
16MB NOR-Flash
用于存储数据
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
ES8311
低功耗音频编解码芯片
ES7210
ADC 芯片实现回声消除电路
MX1.25 锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线

BOOT 按键
按住 BOOT 按键，重新上电即可进入下载模式
PWR 电源按键
接入电源默认上电，长按关闭电源，单击则打开电源
KEY 按键
可用于自定义功能
双麦克风阵列设计
双麦克风阵列，支持更丰富的语音交互功能
2PIN 扬声器焊点
音频输出信号，支持外接扬声器
Micro SD 卡槽
支持 FAT32 格式的 SD 卡，用于数据扩展
PCF85063
RTC 时钟芯片，支持时间保持功能
屏幕接口
仅限于连接屏幕
扬声器功放芯片
专业音频功率放大芯片，提供清晰饱满的音频输出，保障高品质外放体验

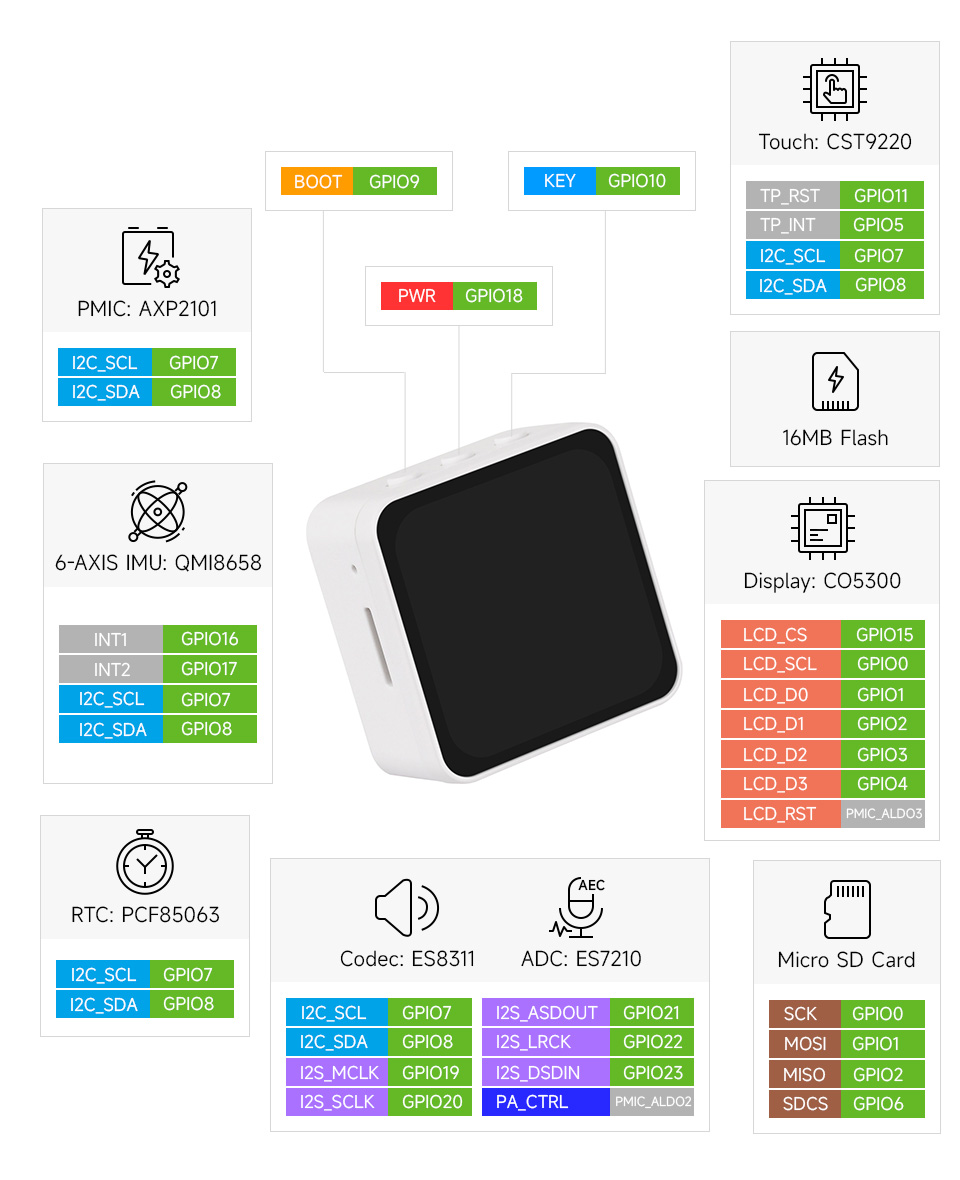

引脚定义

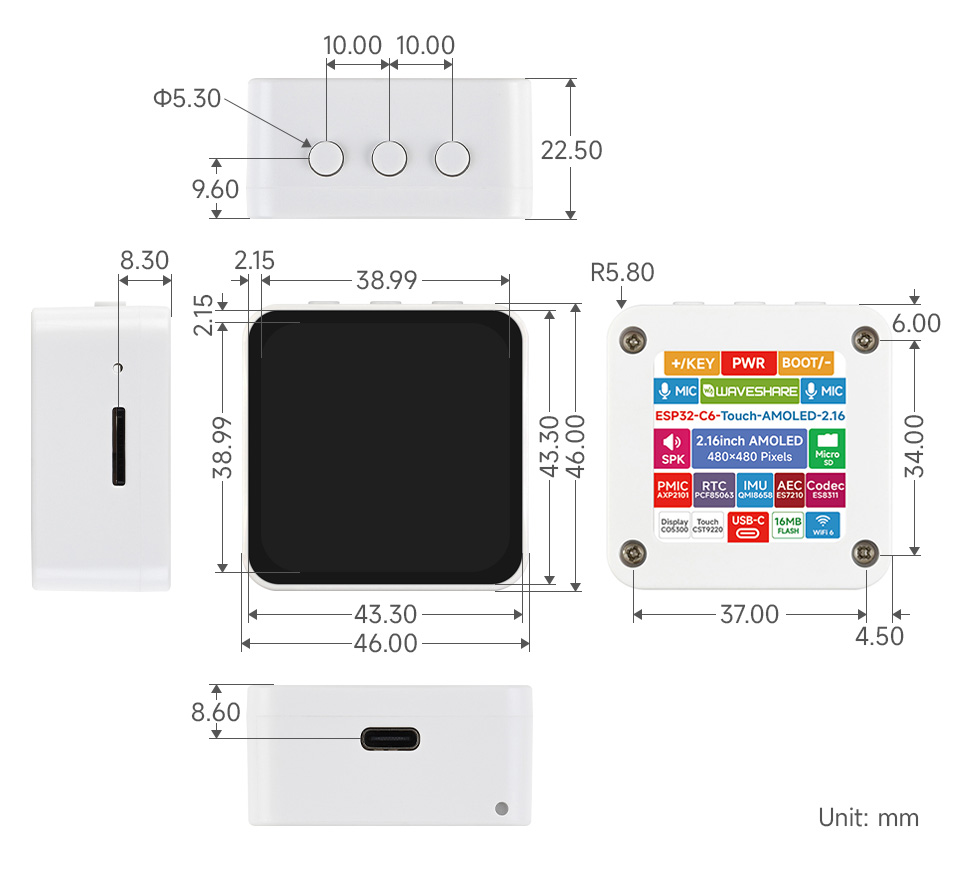

产品尺寸

ESP32 显示屏选型表

产品型号	核心配置			显示屏				板载资源						引出接口
产品型号	CPU	PSRAM	Flash	分辨率	接口	显示	触摸	IMU	RTC	SD	喇叭	麦克风	电池接口	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-C6-Touch-AMOLED-2.16	ESP32-C6	-	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.16	ESP32-S3R8	8MB	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.06	ESP32-S3R8	8MB	32MB	410 × 502	QSPI	CO5300	FT3168							I2C，UART， USB触点
ESP32-C6-Touch-AMOLED-2.06	ESP32-C6	-	16MB	410 × 502	QSPI	CO5300	FT3168			-				I2C，UART， USB触点
ESP32-S3-Touch-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	FT3168		-		-	-		40PIN排针接口
ESP32-S3-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	无		-		-	-		40PIN排针接口
ESP32-C6-Touch-AMOLED-1.8	ESP32-C6	/	16MB	368 × 448	QSPI	SH8601	FT3168 / FT6146							I2C，UART，USB触点
ESP32-S3-Touch-AMOLED-1.8	ESP32-S3R8	8MB	16MB	368 × 448	QSPI	SH8601	FT3168 / FT6146							I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75C	ESP32-S3R8	8MB	32MB	466 × 466	QSPI	CO5300	CST9217		-	-				I2C，UART，USB， GPIO焊盘
ESP32-C6-Touch-AMOLED-1.64	ESP32-C6	-	16MB	280 × 456	QSPI	CO5300	FT6146		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	ESP32-S3R8	8MB	16MB	280 × 456	QSPI	CO5300	FT3168		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-C6-Touch-AMOLED-1.43-B	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-S3-Touch-AMOLED-1.43	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART， USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART，USB， 28PIN接口
ESP32-C6-Touch-AMOLED-1.32	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
ESP32-S3-Touch-AMOLED-1.32	ESP32-S3-PICO-1-N8R8	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
LCD 屏
ESP32-Touch-LCD-3.5	ESP32-D0WDR2-V3	2MB	16MB	320 × 480	SPI	ST7796	FT6336	-						32PIN接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.49	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-Touch-LCD-3.49B	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16	ESP32-S3R8	8MB	16MB	320 × 820	RGB	ST7701	-				-	-		I2C，UART，USB
ESP32-S3-Touch-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	CST328					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	无					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	RGB	ST7701	GT911				-	-		20PIN排针接口
ESP32-S3-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	SPI	ST7701	无				-	-		20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	GT911				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	无				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	CST816		-		-	-		28PIN排针摄像头接口
ESP32-S3-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	无		-		-	-		28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816							I2C，UART GPIO触点
ESP32-S3-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	无							I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.83	ESP32-S3R8	8MB	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB触点
ESP32-C6-Touch-LCD-1.83	ESP32-C6	-	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB触点
ESP32-C6-Touch-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	CST816T			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-C6-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	无			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-S3-Touch-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	CST816			-	-	-		I2C，UART GPIO触点
ESP32-S3-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	无			-	-	-		SH1.0 12PIN接口
ESP32-S3-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	无		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	CST816		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-		22PIN排针接口
ESP32-S3-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-LCD-1.47B	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无		-		-	-		18PIN排针接口
ESP32-C6-Touch-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	JD9853	AXS5106L		-		-	-		22PIN排针接口
ESP32-C6-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-Touch-LCD-1.46	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-C6-LCD-1.3	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-	-	-	-		2.54mm 12PIN排针接口
ESP32-C6-LCD-1.3-M	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-	-	-	-		2.54mm 12PIN排针接口
ESP32-S3-LCD-1.3	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-B	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-C	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-Touch-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	CST816		-	-	-	-		SH1.0 12PIN接口
ESP32-S3-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	无		-	-	-	-		2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	ESP32-C3FH4	-	4MB	160 × 160	SPI	GC9D01	无	-	-	-	-	-		12PIN 焊盘
ESP32-S3-LCD-0.85	ESP32-S3	8MB	8MB	128 × 128	SPI	GC9107	无	-	-					I2C，UART触点
ESP32-C6-GEEK	ESP32-C6	-	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
ESP32-S3-GEEK	ESP32-S3R2	2MB	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
