ESP32-C6 1.64 英寸 AMOLED 屏开发板 280 × 456 分辨率 16.7M 彩色 QSPI 接口 支持 Wi-Fi 6 和蓝牙 5

板载 320KB ROM、512KB HP SRAM、16KB LP SRAM 和外接 16MB Flash， 采用 CNC 加工结构包边贴合
价格
原价
型号
ESP32-C6-Touch-AMOLED-1.64
SKU
34055
品牌
Waveshare
版本选择
未焊接排针版 加焊黑色排针
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车 立即购买

ESP32-C6
1.64 英寸 AMOLED 屏开发板

内置 CO5300 显示驱动芯片和 FT6146 电容触摸芯片

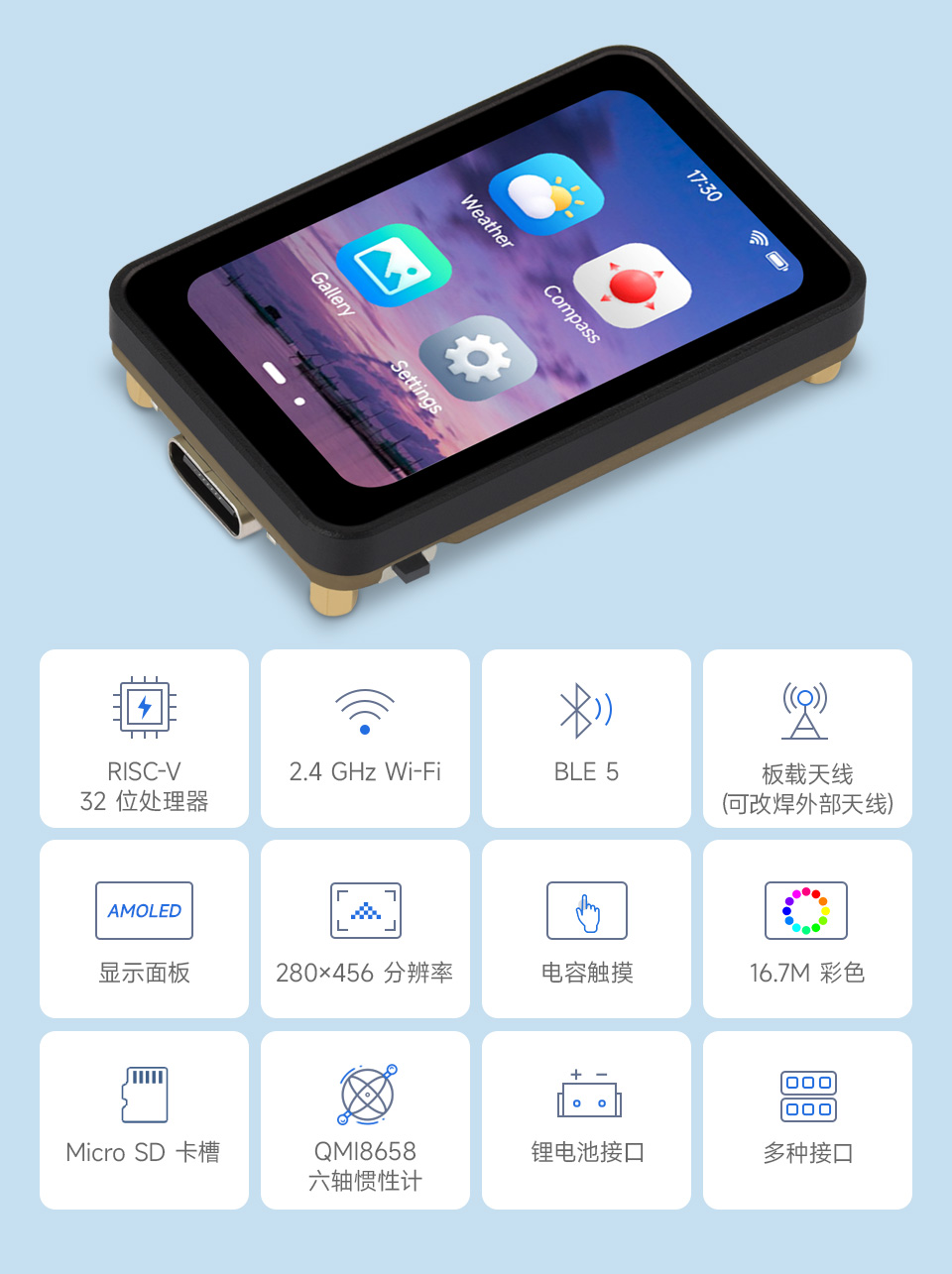

ESP32-C6-Touch-AMOLED-1.64 前视图和功能图标

版本选择

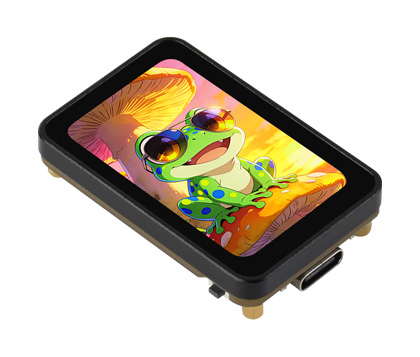

ESP32-C6-Touch-AMOLED-1.64 产品亮屏图片 不带排针

ESP32-C6-Touch-AMOLED-1.64
未焊接排针

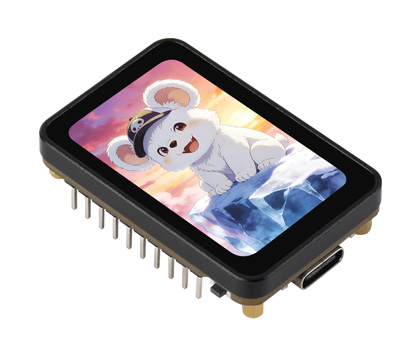

ESP32-C6-Touch-AMOLED-1.64-M 产品亮屏图片 带排针

ESP32-C6-Touch-AMOLED-1.64-M
加焊黑色排针

产品特性

ESP32-C6-Touch-AMOLED-1.64 是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。配备 1.64 英寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时引出 USB、UART、I2C 及多个 MUX_GPIO 接口，提供灵活的扩展能力，是快速开发基于 ESP32-C6 的 HMI 应用的理想选择。

  • 搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，高性能处理器时钟高达 160MHz，低功耗处理器时钟可达 20MHz
  • 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能，板载内部天线，预留焊点，可设置成外接天线
  • 板载 320KB ROM、512KB HP SRAM、16KB LP SRAM 和外接 16MB Flash
  • 板载 1.64 英寸 AMOLED 电容触摸屏，280 × 456 分辨率，16.7M 彩色
  • AMOLED 屏显示使用 QSPI 接口，电容触摸使用 I2C 接口
  • 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
  • 板载 RST、BOOT 侧边按钮，BOOT 支持自定义按键功能，开发使用更灵活
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 外露 I2C、UART 以及 USB 引脚，可供外接设备和调试使用，灵活配置外设功能
  • 屏幕采用 CNC 加工结构包边贴合，质感细腻柔和，整体美观耐用

AMOLED 屏参数

显示面板 AMOLED 显示尺寸 1.64 英寸
显示分辨率 280 × 456 像素 显示颜色 16.7M
显示亮度 350cd/m² 对比度 60000:1
通信接口 QSPI 驱动 IC CO5300
触控 支持 触控 IC FT6146

应用场景

ESP32-C6-Touch-AMOLED-1.64 应用场景

采用 AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩、更多的细节，影像画面更为生动

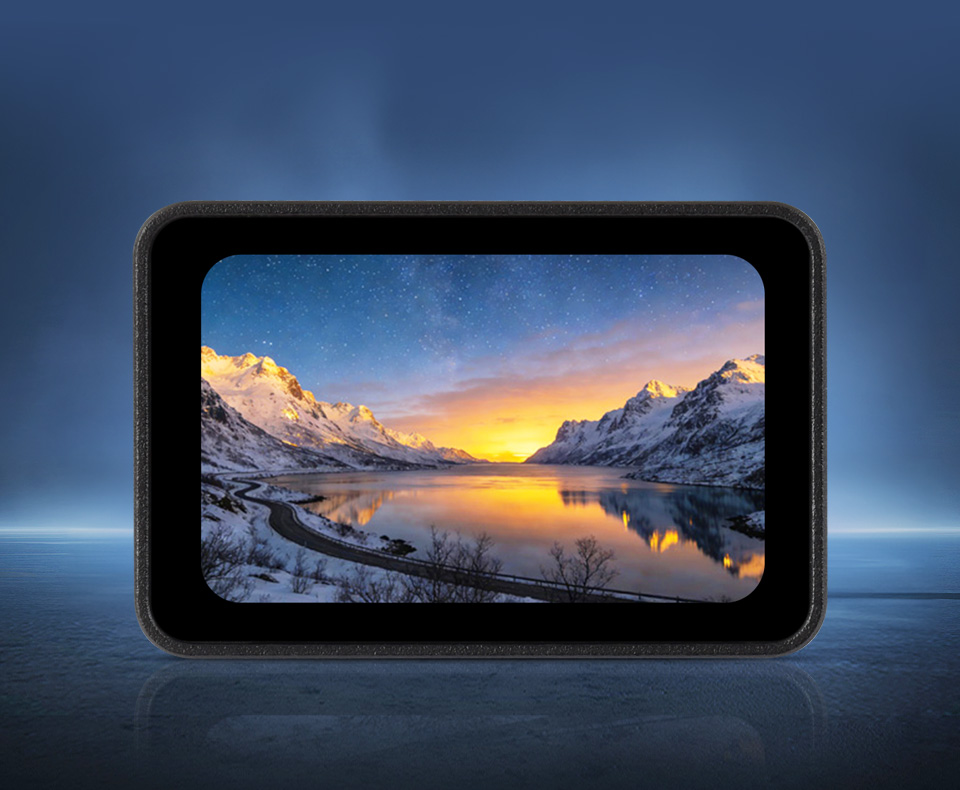

ESP32-C6-Touch-AMOLED-1.64 采用 AMOLED 屏幕

178° 广视角

出色的显示性能，16.7M 彩色，可视角度广

ESP32-C6-Touch-AMOLED-1.64 采用 AMOLED 屏幕

支持 ESP-IDF、Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

ESP32-C6 AMOLED 1.64 英寸触摸液晶开发板支持 ESP-IDF，Arduino ESP32-C6 AMOLED 1.64 英寸触摸液晶开发板支持 ESP-IDF，Arduino

支持 Wi-Fi 6 和 BLE 5

支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread)，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

ESP32-C6-Touch-AMOLED-1.64 支持 Wi-Fi 6 和 BLE 5

接口定义

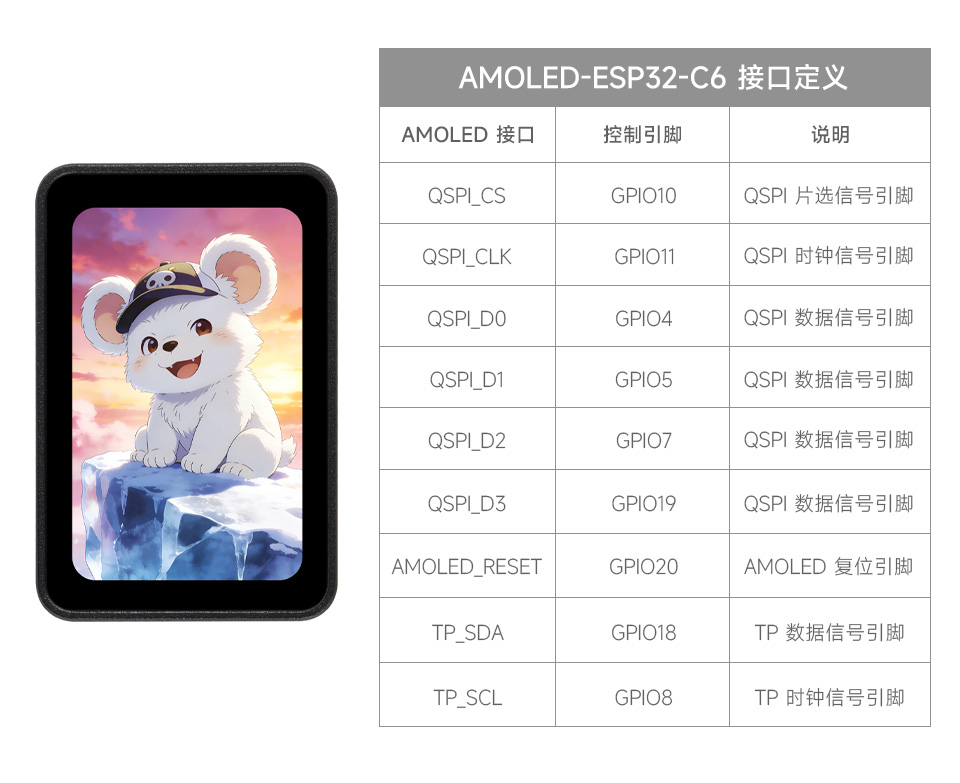

ESP32-C6-Touch-AMOLED-1.64 GPIO 接口定义 ESP32-C6-Touch-AMOLED-1.64 GPIO 接口定义

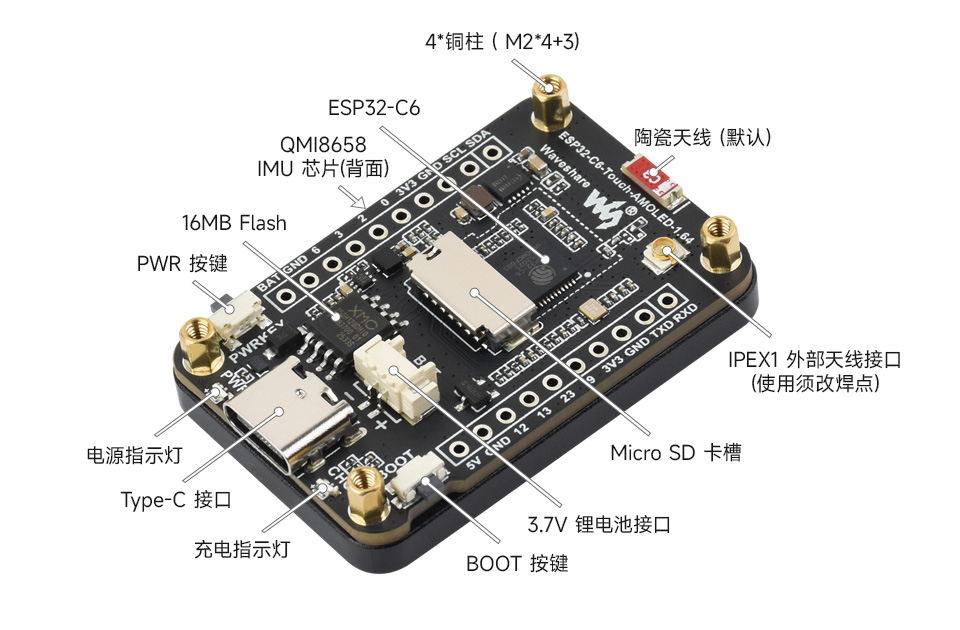

资源简介

ESP32-C6-Touch-AMOLED-1.64 资源简介

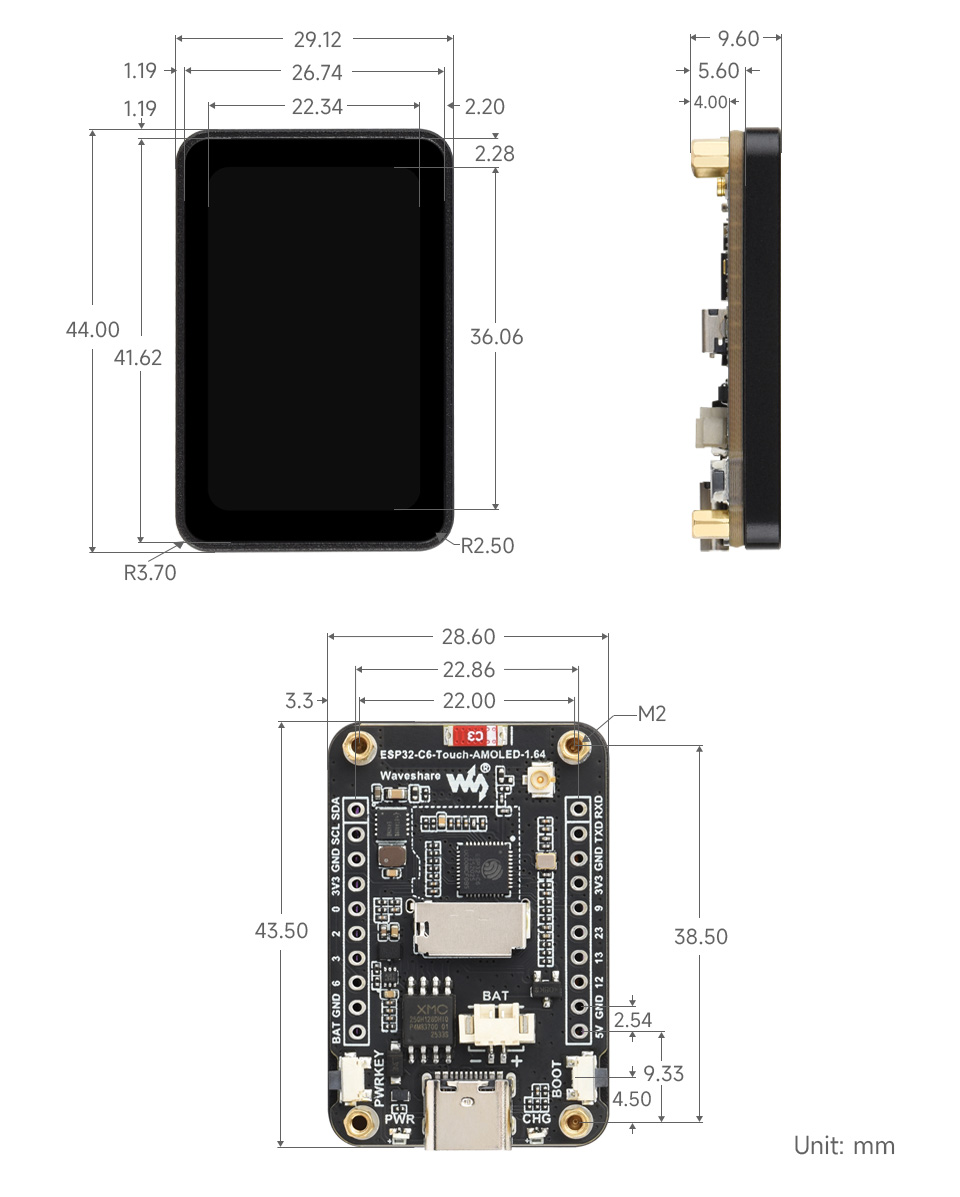

产品尺寸

ESP32-C6-Touch-AMOLED-1.64 开发板产品尺寸

ESP32 显示屏选型表

产品型号 核心配置 显示屏 板载资源 引出接口
CPU PSRAM Flash 分辨率 接口 显示 触摸 IMU RTC SD 喇叭 麦克风 电池接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41
ESP32-S3-Touch-AMOLED-2.41 		ESP32-S3R8 8MB 16MB 600 × 450 QSPI RM690B0 FT6336 - - I2C，UART，
USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41
ESP32-S3-Touch-AMOLED-2.41-B 		ESP32-S3R8 8MB 16MB 600 × 450 QSPI RM690B0 FT6336 - - I2C，UART，
USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.16
ESP32-S3-Touch-AMOLED-2.16 		ESP32-S3R8 8MB 16MB 480 × 480 QSPI CO5300 CST9220 I2C，UART，
USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.06
ESP32-S3-Touch-AMOLED-2.06 		ESP32-S3R8 8MB 32MB 410 × 502 QSPI CO5300 FT3168 I2C，UART，
USB触点
ESP32-C6-Touch-AMOLED-2.06
ESP32-C6-Touch-AMOLED-2.06 		ESP32-C6 - 16MB 410 × 502 QSPI CO5300 FT3168 - I2C，UART，
USB触点
ESP32-S3-Touch-AMOLED-1.91
ESP32-S3-Touch-AMOLED-1.91 		ESP32-S3R8 8MB 16MB 240 × 536 QSPI RM67162 FT3168 - - - 40PIN排针接口
ESP32-S3-AMOLED-1.91 (无触摸)
ESP32-S3-AMOLED-1.91 		ESP32-S3R8 8MB 16MB 240 × 536 QSPI RM67162 无 - - - 40PIN排针接口
ESP32-C6-Touch-AMOLED-1.8
ESP32-C6-Touch-AMOLED-1.8 		ESP32-C6 / 16MB 368 × 448 QSPI SH8601 FT3168 / FT6146 I2C，UART，USB触点
ESP32-S3-Touch-AMOLED-1.8
ESP32-S3-Touch-AMOLED-1.8 		ESP32-S3R8 8MB 16MB 368 × 448 QSPI SH8601 FT3168 / FT6146 I2C，UART
GPIO触点
ESP32-S3-Touch-AMOLED-1.75
ESP32-S3-Touch-AMOLED-1.75 		ESP32-S3R8 8MB 16MB 466 × 466 QSPI CO5300 CST9217 I2C，UART，USB，
8PIN排座接口
(间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B
ESP32-S3-Touch-AMOLED-1.75-B 		ESP32-S3R8 8MB 16MB 466 × 466 QSPI CO5300 CST9217 I2C，UART，USB，
8PIN排座接口
(间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75
ESP32-S3-Touch-AMOLED-1.75C 		ESP32-S3R8 8MB 32MB 466 × 466 QSPI CO5300 CST9217 - - I2C，UART，USB， GPIO焊盘
ESP32-C6-Touch-AMOLED-1.64
ESP32-C6-Touch-AMOLED-1.64 		ESP32-C6 - 16MB 280 × 456 QSPI CO5300 FT6146 - - - 22PIN排针接口
(间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64
ESP32-S3-Touch-AMOLED-1.64 		ESP32-S3R8 8MB 16MB 280 × 456 QSPI CO5300 FT3168 - - - 22PIN排针接口
(间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43
ESP32-C6-Touch-AMOLED-1.43 		ESP32-C6 - 16MB 466 × 466 QSPI CO5300 FT6146 UART，I2C，
16PIN排母接口
（间距 2.54mm）
ESP32-C6-Touch-AMOLED-1.43
ESP32-C6-Touch-AMOLED-1.43-B 		ESP32-C6 - 16MB 466 × 466 QSPI CO5300 FT6146 UART，I2C，
16PIN排母接口
（间距 2.54mm）
ESP32-S3-Touch-AMOLED-1.43
ESP32-S3-Touch-AMOLED-1.43 		ESP32-S3R8 8MB 16MB 466 × 466 QSPI SH8601/
CO5300 		FT3168/
FT6146 		- - I2C，UART，
USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B
ESP32-S3-Touch-AMOLED-1.43-B 		ESP32-S3R8 8MB 16MB 466 × 466 QSPI SH8601/
CO5300 		FT3168/
FT6146 		- - I2C，UART，USB，
28PIN接口
ESP32-C6-Touch-AMOLED-1.32
ESP32-C6-Touch-AMOLED-1.32 		ESP32-C6 - 16MB 466 × 466 QSPI CO5300 CST820 - - - SH1.0 12PIN
排母接口
ESP32-S3-Touch-AMOLED-1.32
ESP32-S3-Touch-AMOLED-1.32 		ESP32-S3-PICO-1-N8R8 8MB 8MB 466 × 466 QSPI CO5300 CST820 - - - SH1.0 12PIN
排母接口
LCD 屏
ESP32-Touch-LCD-3.5
ESP32-Touch-LCD-3.5 		ESP32-D0WDR2-V3 2MB 16MB 320 × 480 SPI ST7796 FT6336 - 32PIN接口
ESP32-S3-Touch-LCD-3.5
ESP32-S3-Touch-LCD-3.5 		ESP32-S3R8 8MB 16MB 320 × 480 SPI ST7796 FT6336 32PIN接口
摄像头接口
ESP32-S3-Touch-LCD-3.5
ESP32-S3-Touch-LCD-3.5 		ESP32-S3R8 8MB 16MB 320 × 480 SPI ST7796 FT6336 32PIN接口
摄像头接口
ESP32-S3-Touch-LCD-3.5B
ESP32-S3-Touch-LCD-3.5B 		ESP32-S3R8 8MB 16MB 320 × 480 QSPI AXS15231B AXS15231B 32PIN接口
摄像头接口
ESP32-S3-Touch-LCD-3.5B
ESP32-S3-Touch-LCD-3.5B 		ESP32-S3R8 8MB 16MB 320 × 480 QSPI AXS15231B AXS15231B 32PIN接口
摄像头接口
ESP32-S3-Touch-LCD-3.49
ESP32-S3-Touch-LCD-3.49 		ESP32-S3R8 8MB 16MB 172 × 640 QSPI AXS15231B AXS15231B 22PIN 2.54mm 间距焊盘接口
ESP32-S3-Touch-LCD-3.49B
ESP32-S3-Touch-LCD-3.49B 		ESP32-S3R8 8MB 16MB 172 × 640 QSPI AXS15231B AXS15231B 22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16
ESP32-S3-LCD-3.16 		ESP32-S3R8 8MB 16MB 320 × 820 RGB ST7701 - - - I2C，UART，USB
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-Touch-LCD-2.8 		ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789 CST328 - I2C，UART
SH1.0 12PIN接口
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-LCD-2.8 		ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789 无 - I2C，UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-2.8B 		ESP32-S3R8 8MB 16MB 480 × 640 RGB ST7701 GT911 - - 20PIN排针接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-LCD-2.8B 		ESP32-S3R8 8MB 16MB 480 × 640 SPI ST7701 无 - - 20PIN排针接口
ESP32-S3-Touch-LCD-2.8C
ESP32-S3-Touch-LCD-2.8C 		ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 GT911 - - I2C，UART
SH1.0 12PIN接口
ESP32-S3-LCD-2.8C
ESP32-S3-LCD-2.8C 		ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 无 - - I2C，UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1
ESP32-S3-Touch-LCD-2.1 		ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 CST820 - - I2C，UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B
ESP32-S3-Touch-LCD-2.1B 		ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 CST820 - - I2C，UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2
ESP32-S3-Touch-LCD-2 		ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789T3 CST816 - - - 28PIN排针
摄像头接口
ESP32-S3-LCD-2
ESP32-S3-LCD-2 		ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789T3 无 - - - 28PIN排针
摄像头接口
ESP32-S3-Touch-LCD-1.9
ESP32-S3-Touch-LCD-1.9 		ESP32-S3R8 8MB 16MB 170 × 320 SPI ST7789 CST816 - - - 40PIN排针
接口
(兼容Pico)
ESP32-S3-LCD-2
ESP32-S3-LCD-1.9 		ESP32-S3R8 8MB 16MB 170 × 320 SPI ST7789 无 - - - 40PIN排针
接口
(兼容Pico)
ESP32-C6-Touch-LCD-1.9
ESP32-C6-Touch-LCD-1.9 		ESP32-C6FH8 - 8MB 170 × 320 SPI ST7789 CST816 - - - 40PIN排针
接口
(兼容Pico)
ESP32-C6-LCD-1.9
ESP32-C6-LCD-1.9 		ESP32-C6FH8 - 8MB 170 × 320 SPI ST7789 无 - - - 40PIN排针
接口
(兼容Pico)
ESP32-S3-Touch-LCD-1.85C
ESP32-S3-Touch-LCD-1.85C 		ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 CST816 - I2C，UART
2×14PIN
排母接口
(1.27mm间距)
ESP32-S3-Touch-LCD-1.85C
ESP32-S3-Touch-LCD-1.85C-BOX 		ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 CST816 - I2C，UART
2×14PIN
排母接口
(1.27mm间距)
ESP32-S3-Touch-LCD-1.85
ESP32-S3-Touch-LCD-1.85 		ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 CST816 I2C，UART
GPIO触点
ESP32-S3-LCD-1.85
ESP32-S3-LCD-1.85 		ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 无 I2C，UART
GPIO触点
ESP32-S3-Touch-LCD-1.83
ESP32-S3-Touch-LCD-1.83 		ESP32-S3R8 8MB 16MB 240 × 284 SPI ST7789P CST816D I2C，UART，
USB触点
ESP32-C6-Touch-LCD-1.83
ESP32-C6-Touch-LCD-1.83 		ESP32-C6 - 16MB 240 × 284 SPI ST7789P CST816D I2C，UART，
USB触点
ESP32-C6-Touch-LCD-1.69
ESP32-C6-Touch-LCD-1.69 		ESP32-C6 - 16MB 240 × 280 SPI ST7789V2 CST816T - 引出接口 USB，I2C，UART，
GPIO触点
ESP32-C6-LCD-1.69
ESP32-C6-LCD-1.69 		ESP32-C6 - 16MB 240 × 280 SPI ST7789V2 无 - 引出接口 USB，I2C，UART，
GPIO触点
ESP32-S3-Touch-LCD-1.69
ESP32-S3-Touch-LCD-1.69 		ESP32-S3R8 8MB 16MB 240 × 280 SPI ST7789 CST816 - - - I2C，UART
GPIO触点
ESP32-S3-LCD-1.69
ESP32-S3-LCD-1.69 		ESP32-S3R8 8MB 16MB 240 × 280 SPI ST7789 无 - - - SH1.0 12PIN接口
ESP32-S3-LCD-1.54
ESP32-S3-LCD-1.54 		ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 无 - I2C，UART触点
ESP32-S3-Touch-LCD-1.54
ESP32-S3-Touch-LCD-1.54 		ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 CST816 - I2C，UART触点
ESP32-S3-Touch-LCD-1.47
ESP32-S3-Touch-LCD-1.47 		ESP32-S3R8 8MB 16MB 172 × 320 SPI JD9853 AXS5106L - - - - 22PIN排针接口
ESP32-S3-LCD-1.47
ESP32-S3-LCD-1.47 		ESP32-S3R8 8MB 16MB 172 × 320 SPI ST7789 无 - - - - - 18PIN排针接口
ESP32-S3-LCD-1.47B
ESP32-S3-LCD-1.47B 		ESP32-S3R8 8MB 16MB 172 × 320 SPI ST7789 无 - - - 18PIN排针接口
ESP32-C6-Touch-LCD-1.47
ESP32-C6-Touch-LCD-1.47 		ESP32-C6FH8 - 8MB 172 × 320 SPI JD9853 AXS5106L - - - 22PIN排针接口
ESP32-C6-LCD-1.47
ESP32-C6-LCD-1.47 		ESP32-C6FH8 - 8MB 172 × 320 SPI ST7789 无 - - - - - 18PIN排针接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-1.46B 		ESP32-S3R8 8MB 16MB 412 × 412 QSPI SPD2010 SPD2010 20PIN排针接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-1.46 		ESP32-S3R8 8MB 16MB 412 × 412 QSPI SPD2010 SPD2010 20PIN排针接口
ESP32-C6-LCD-1.3
ESP32-C6-LCD-1.3 		ESP32-C6FH4 4MB 240 × 240 SPI ST7789 - - - - - - 2.54mm 12PIN排针接口
ESP32-C6-LCD-1.3-M
ESP32-C6-LCD-1.3-M 		ESP32-C6FH4 4MB 240 × 240 SPI ST7789 - - - - - - 2.54mm 12PIN排针接口
ESP32-S3-LCD-1.3
ESP32-S3-LCD-1.3 		ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 - - - - 2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-B
ESP32-S3-LCD-1.3-B 		ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 - - - - 2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-C
ESP32-S3-LCD-1.3-C 		ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 - - - - 2.54mm 16PIN排针接口
ESP32-S3-Touch-LCD-1.28
ESP32-S3-Touch-LCD-1.28 		ESP32-S3R2 2MB 16MB 240 × 240 SPI GC9A01A CST816 - - - - SH1.0 12PIN接口
ESP32-S3-LCD-1.28
ESP32-S3-LCD-1.28 		ESP32-S3R2 2MB 16MB 240 × 240 SPI GC9A01A 无 - - - - 2 × 20PIN
排母接口
(1.27mm
间距)
ESP32-C3-LCD-0.71
ESP32-C3-LCD-0.71 		ESP32-C3FH4 - 4MB 160 × 160 SPI GC9D01 无 - - - - - 12PIN 焊盘
ESP32-S3-LCD-0.85
ESP32-S3-LCD-0.85 		ESP32-S3 8MB 8MB 128 × 128 SPI GC9107 无 - - I2C，UART触点
ESP32-S3-GEEK
ESP32-C6-GEEK 		ESP32-C6 - 16MB 240 × 135 SPI ST7789P3 无 - - - - - I2C，UART，GPIO
ESP32-S3-GEEK
ESP32-S3-GEEK 		ESP32-S3R2 2MB 16MB 240 × 135 SPI ST7789P3 无 - - - - - I2C，UART，GPIO


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： docs.waveshare.net/ESP32-C6-Touch-AMOLED-1.64


配置清单

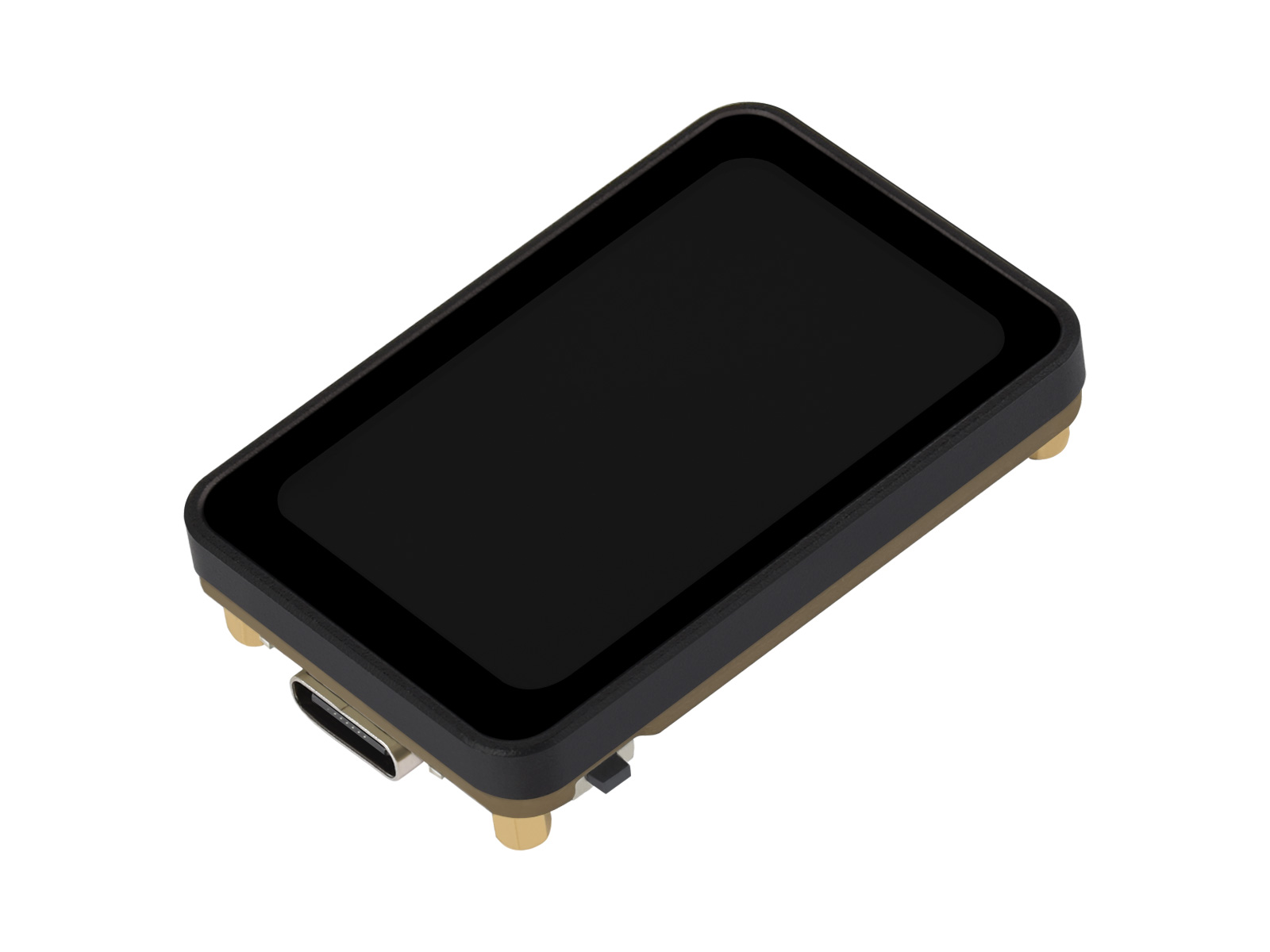

  1. ESP32-C6-Touch-AMOLED-1.64 主机 × 1

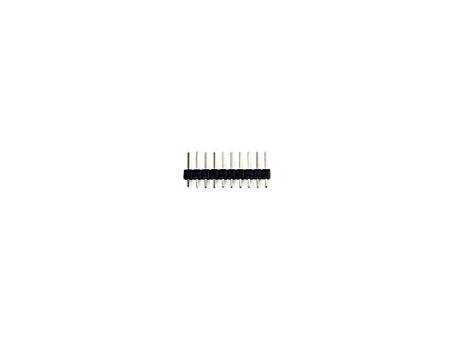

  2. 黑色直排针 × 2
