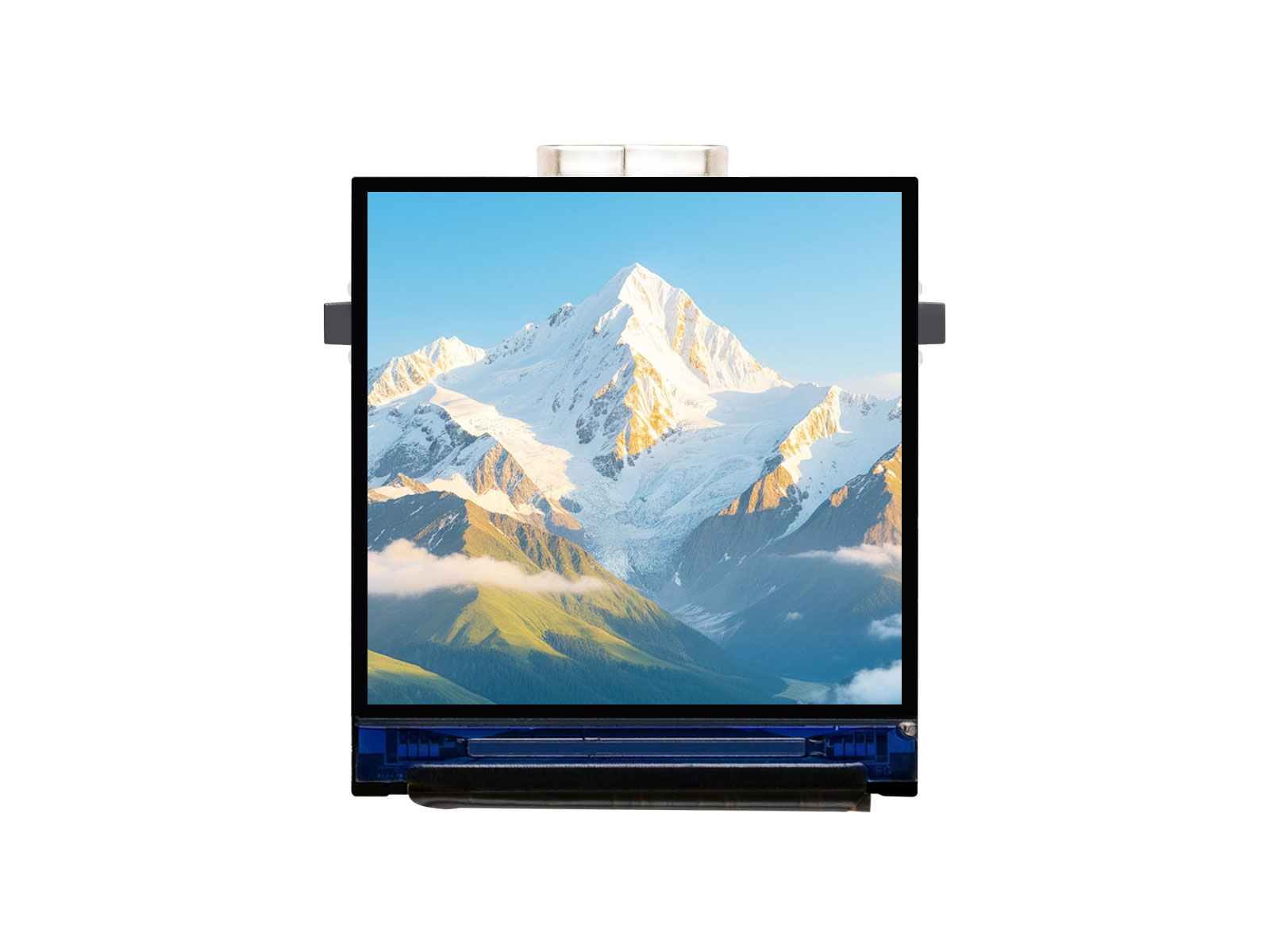

ESP32-C6 1.3 英寸 LCD 显示屏开发板 240×240 分辨率 262K 彩色 支持 Wi-Fi 6 和 BLE 5

沉金工艺,IPS 面板,Type-C 接口,集成 Wi-Fi 6、BLE 5, 262K 彩色
价格
原价
型号
ESP32-C6-LCD-1.3
SKU
33643
品牌
Waveshare
版本选择
不带排针版 加焊排针版
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

3.5 英寸圆角触摸液晶 3.5 英寸圆角触摸液晶 不带电池 3.5英寸LCD触控屏带摄像头接口 3.5英寸LCD触控屏带摄像头 3.5英寸LCD触控屏带摄像头 3.5英寸LCD触控屏带摄像头接口 3.49 英寸电容触摸带18650 锂电池 3.49 英寸电容触摸屏 双核 3.49 英寸电容触摸带聚合物锂电池 3.49 英寸电容触摸屏 双核 2.8 英寸电容触摸双核 2.8 英寸双核LCD屏 2.8英寸 LCD屏触摸双核带传感器 2.8英寸 LCD屏双核带传感器 2英寸 LCD触控屏带摄像头 2英寸 LCD触控屏带摄像头接口 2英寸 LCD屏带摄像头 2英寸 LCD屏带摄像头接口 1.9英寸电容触摸LCD屏 1.9英寸262K彩色LCD屏 1.9英寸电容触摸Wi-Fi6 1.9英寸LCD屏Wi-Fi6 1.85英寸电容触摸 带音箱不带电池 1.85英寸电容触摸 带音箱 1.85英寸电容触摸 板载音频解码芯片 1.85英寸电容触摸 双核262K色 1.85英寸 双核262k色 1.83 英寸wifi6开发板 不带电池 1.83 英寸wifi6开发板 1.69 英寸电容触摸液晶 低成本双核 1.69英寸液晶 低成本双核 1.69英寸液晶显示屏 1.69英寸液晶触控显示屏 1.47 262K色开发板带排针 带RGB 1.47 262K色微控制器开发板 带RGB 1.47英寸双核262K色 带RGB 1.47英寸双核262K色 1.47英寸双核262K色 带排针 1.46英寸 电容触摸带传感器 1.46英寸 电容触摸带传感器 带外壳 1.3英寸 262K 彩色 1.3英寸 262K 彩色 带排针 1.3英寸液晶开发板 带棱镜 1.3英寸液晶开发板 带外壳 1.3英寸液晶开发板 裸屏 1.28英寸液晶双核 带传感器 1.28英寸液晶双核 带传感器 金属外壳 1.28英寸电容触摸双核65K色 1.28英寸电容触摸双核65K色 带外壳 极客开发板集成LCD显示屏 极客开发板集成LCD显示屏 Wi-Fi 6
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

ESP32-C6
1.3 英寸 LCD 屏开发板

沉金工艺 | RGB LED | SD 卡槽

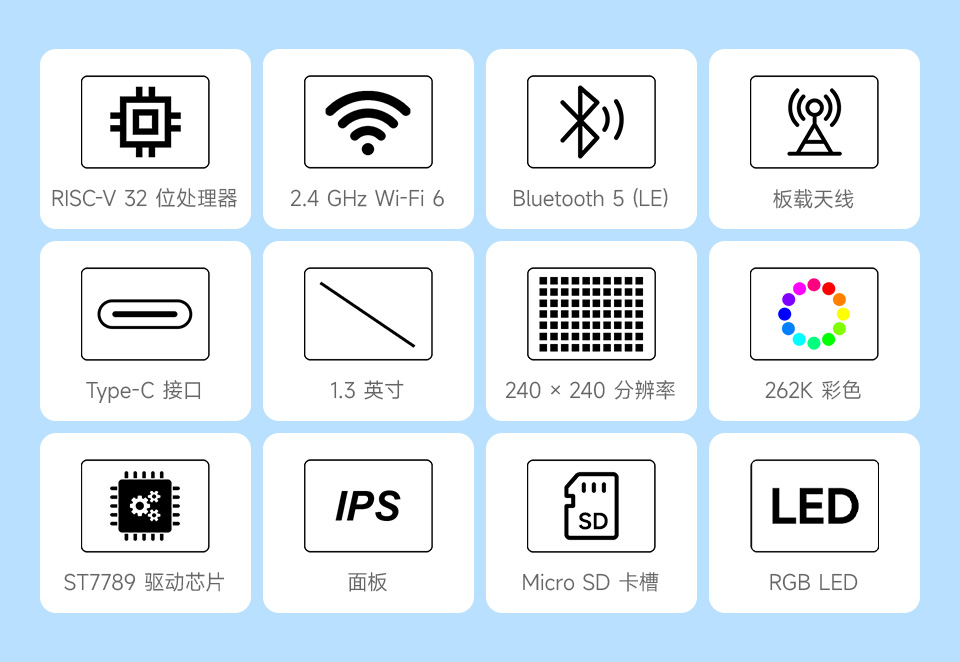

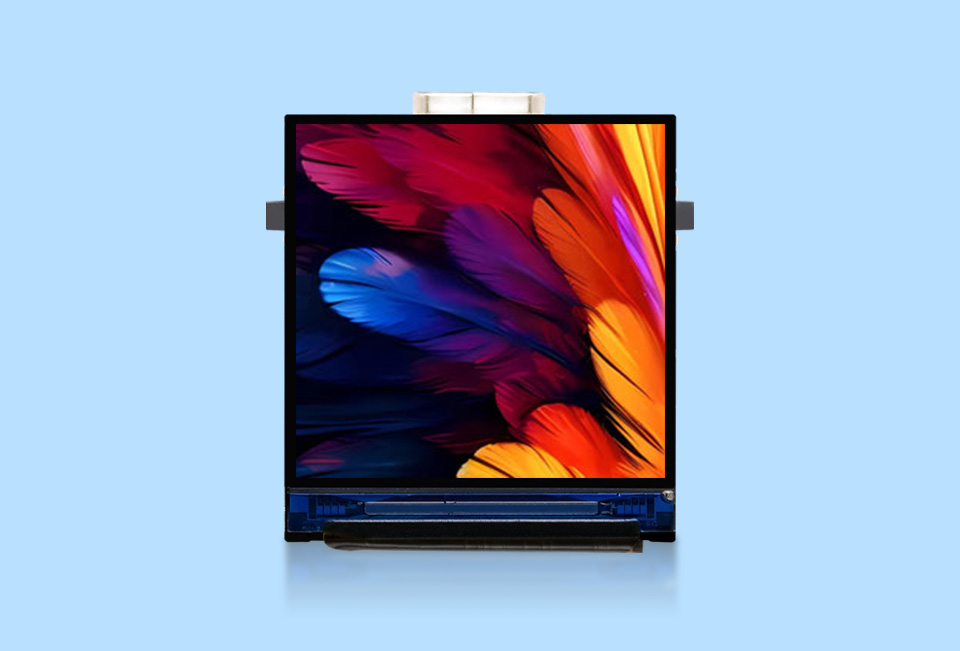

ESP32-C6 1.3 英寸 LCD 屏开发板,并带有特性图标如: 2.4GHz WiFi和 BLE5 模组,240 × 240分辨率和5点触控 ESP32-C6 1.3 英寸 LCD 屏开发板,并带有特性图标如: 2.4GHz WiFi和 BLE5 模组,240 × 240分辨率和5点触控

版本选择

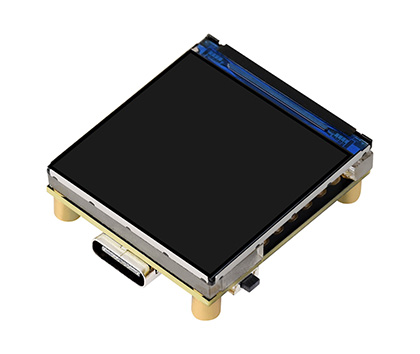

ESP32-C6 1.3 英寸 LCD 屏开发板,并带有特性图标如: 2.4GHz WiFi和 BLE5 模组,240 × 240分辨率和5点触控

ESP32-C6-LCD-1.3
不带排针版

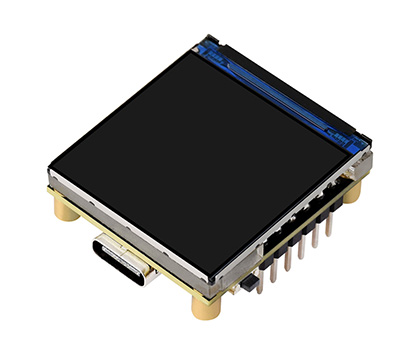

ESP32-C6 1.3 英寸 LCD 屏开发板,并带有特性图标如: 2.4GHz WiFi和 BLE5 模组,240 × 240分辨率和5点触控

ESP32-C6-LCD-1.3-M
加焊黑色排针

LCD 屏参数

显示面板 IPS 显示尺寸 1.3 英寸
显示分辨率 240 × 240 像素 显示颜色 262K
通信接口 SPI 驱动 IC ST7789

ESP32-C6 适用于 AIoT 市场

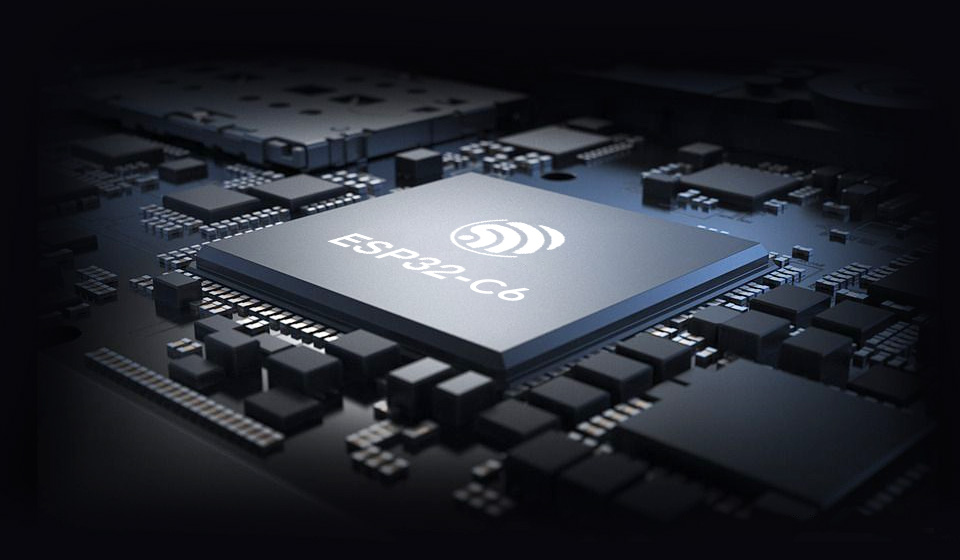

搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器

搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器

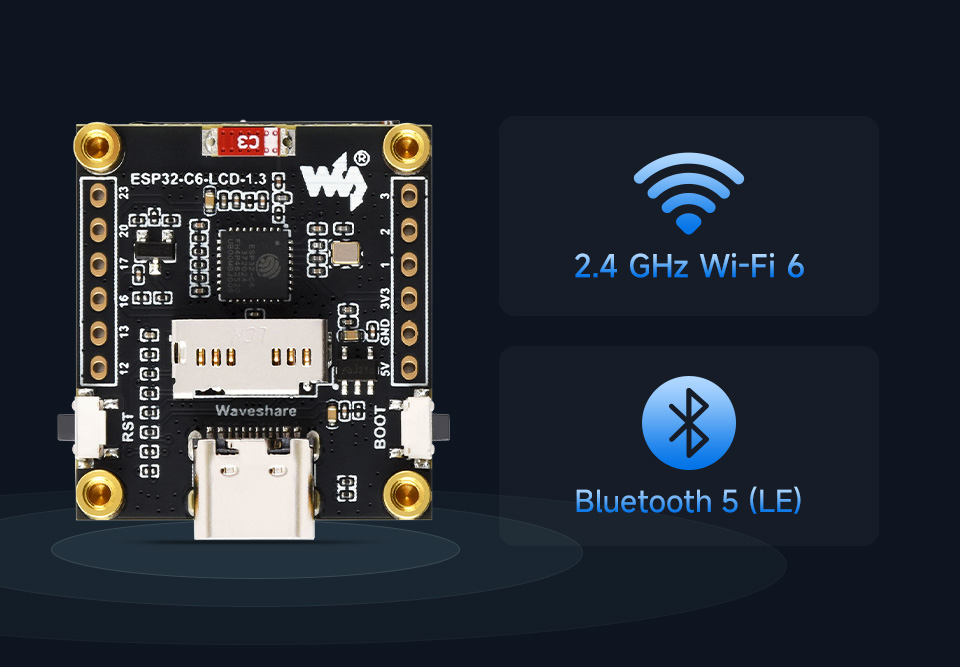

支持 Wi-Fi 6 和 BLE 5

支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4(Zigbee 3.0 和 Thread),
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4(Zigbee 3.0 和 Thread),其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

支持 ESP-IDF,Arduino

配备完善的 SDK、开源资料教程,方便上手,可快速嵌入到应用中

ESP32-C6-Touch-AMOLED-1.8 英寸液晶开发板支持 ESP-IDF,Arduino ESP32-C6-Touch-AMOLED-1.3 英寸液晶开发板支持 Arduino

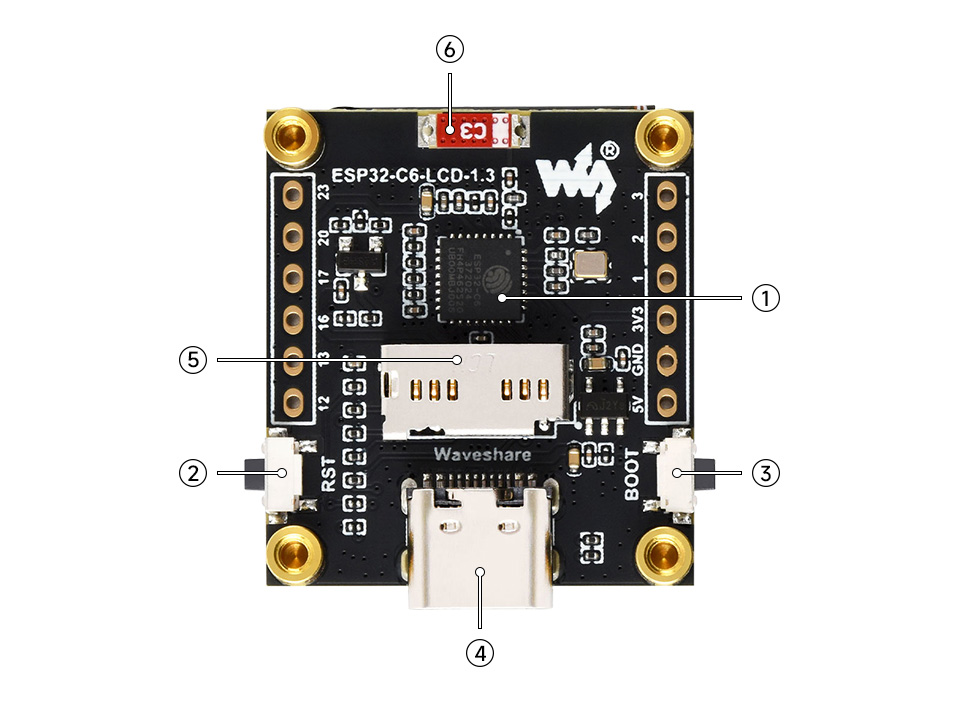

资源简介

ESP32-C6 4英寸电容触控屏开发板资源简介示意图
  1. ESP32-C6FH4
  2. RST 按键
  3. BOOT 按键
  1. Type-C 接口
  2. Micro SD 卡座
  3. 贴片陶瓷天线

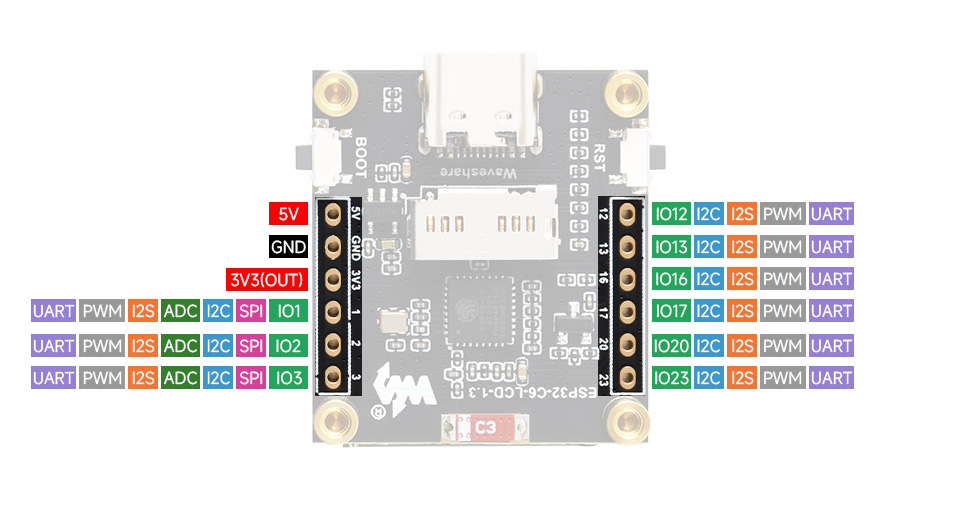

引脚定义

ESP32-C6 1.3 英寸 LCD 屏开发板引脚定义

产品尺寸

ESP32-C6 1.3 英寸 LCD 屏开发板产品尺寸

ESP32 显示屏选型表

产品型号 核心配置 显示屏 板载资源 引出接口
CPU PSRAM Flash 分辨率 接口 显示 触摸 IMU RTC SD 喇叭 麦克风 电池接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41
ESP32-S3-Touch-AMOLED-2.41
ESP32-S3R8 8MB 16MB 600 × 450 QSPI RM690B0 FT6336 - - I2C,UART,
USB,34PIN接口
ESP32-S3-Touch-AMOLED-2.41
ESP32-S3-Touch-AMOLED-2.41-B
ESP32-S3R8 8MB 16MB 600 × 450 QSPI RM690B0 FT6336 - - I2C,UART,
USB,34PIN接口
ESP32-S3-Touch-AMOLED-2.06
ESP32-S3-Touch-AMOLED-2.06
ESP32-S3R8 8MB 32MB 410 × 502 QSPI CO5300 FT3168 I2C,UART,
USB触点
ESP32-C6-Touch-AMOLED-2.06
ESP32-C6-Touch-AMOLED-2.06
ESP32-C6 - 16MB 410 × 502 QSPI CO5300 FT3168 - I2C,UART,
USB触点
ESP32-S3-Touch-AMOLED-1.91
ESP32-S3-Touch-AMOLED-1.91
ESP32-S3R8 8MB 16MB 240 × 536 QSPI RM67162 FT3168 - - - 40PIN排针接口
ESP32-S3-AMOLED-1.91 (无触摸)
ESP32-S3-AMOLED-1.91
ESP32-S3R8 8MB 16MB 240 × 536 QSPI RM67162 - - - 40PIN排针接口
ESP32-C6-Touch-AMOLED-1.8
ESP32-C6-Touch-AMOLED-1.8
ESP32-C6 / 16MB 368 × 448 QSPI SH8601 FT3168 / FT6146 I2C,UART,USB触点
ESP32-S3-Touch-AMOLED-1.8
ESP32-S3-Touch-AMOLED-1.8
ESP32-S3R8 8MB 16MB 368 × 448 QSPI SH8601 FT3168 / FT6146 I2C,UART
GPIO触点
ESP32-S3-Touch-AMOLED-1.75
ESP32-S3-Touch-AMOLED-1.75
ESP32-S3R8 8MB 16MB 466 × 466 QSPI CO5300 CST9217 I2C,UART,USB,
8PIN排座接口
(间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B
ESP32-S3-Touch-AMOLED-1.75-B
ESP32-S3R8 8MB 16MB 466 × 466 QSPI CO5300 CST9217 I2C,UART,USB,
8PIN排座接口
(间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75
ESP32-S3-Touch-AMOLED-1.75C
ESP32-S3R8 8MB 32MB 466 × 466 QSPI CO5300 CST9217 - - I2C,UART,USB, GPIO焊盘
ESP32-S3-Touch-AMOLED-1.64
ESP32-S3-Touch-AMOLED-1.64
ESP32-S3R8 8MB 16MB 280 × 456 QSPI CO5300 FT3168 - - - 22PIN排针接口
(间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43
ESP32-C6-Touch-AMOLED-1.43
ESP32-C6 - 16MB 466 × 466 QSPI CO5300 FT6146 UART,I2C,
16PIN排母接口
(间距 2.54mm)
ESP32-C6-Touch-AMOLED-1.43
ESP32-C6-Touch-AMOLED-1.43-B
ESP32-C6 - 16MB 466 × 466 QSPI CO5300 FT6146 UART,I2C,
16PIN排母接口
(间距 2.54mm)
ESP32-S3-Touch-AMOLED-1.43
ESP32-S3-Touch-AMOLED-1.43
ESP32-S3R8 8MB 16MB 466 × 466 QSPI SH8601/
CO5300
FT3168/
FT6146
- - I2C,UART,
USB,28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B
ESP32-S3-Touch-AMOLED-1.43-B
ESP32-S3R8 8MB 16MB 466 × 466 QSPI SH8601/
CO5300
FT3168/
FT6146
- - I2C,UART,USB,
28PIN接口
ESP32-C6-Touch-AMOLED-1.32
ESP32-C6-Touch-AMOLED-1.32
ESP32-C6 - 16MB 466 × 466 QSPI CO5300 CST820 - - - SH1.0 12PIN
排母接口
ESP32-S3-Touch-AMOLED-1.32
ESP32-S3-Touch-AMOLED-1.32
ESP32-S3-PICO-1-N8R8 8MB 8MB 466 × 466 QSPI CO5300 CST820 - - - SH1.0 12PIN
排母接口
LCD 屏
ESP32-Touch-LCD-3.5
ESP32-Touch-LCD-3.5
ESP32-D0WDR2-V3 2MB 16MB 320 × 480 SPI ST7796 FT6336 - 32PIN接口
ESP32-S3-Touch-LCD-3.5
ESP32-S3-Touch-LCD-3.5
ESP32-S3R8 8MB 16MB 320 × 480 SPI ST7796 FT6336 32PIN接口
摄像头接口
ESP32-S3-Touch-LCD-3.5
ESP32-S3-Touch-LCD-3.5
ESP32-S3R8 8MB 16MB 320 × 480 SPI ST7796 FT6336 32PIN接口
摄像头接口
ESP32-S3-Touch-LCD-3.5B
ESP32-S3-Touch-LCD-3.5B
ESP32-S3R8 8MB 16MB 320 × 480 QSPI AXS15231B AXS15231B 32PIN接口
摄像头接口
ESP32-S3-Touch-LCD-3.5B
ESP32-S3-Touch-LCD-3.5B
ESP32-S3R8 8MB 16MB 320 × 480 QSPI AXS15231B AXS15231B 32PIN接口
摄像头接口
 ESP32-S3-Touch-LCD-3.49
ESP32-S3-Touch-LCD-3.49
ESP32-S3R8 8MB 16MB 172 × 640 QSPI AXS15231B AXS15231B 22PIN 2.54mm 间距焊盘接口
 ESP32-S3-Touch-LCD-3.49B
ESP32-S3-Touch-LCD-3.49B
ESP32-S3R8 8MB 16MB 172 × 640 QSPI AXS15231B AXS15231B 22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16
ESP32-S3-LCD-3.16
ESP32-S3R8 8MB 16MB 320 × 820 RGB ST7701 - - - I2C,UART,USB
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-Touch-LCD-2.8
ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789 CST328 - I2C,UART
SH1.0 12PIN接口
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-LCD-2.8
ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789 - I2C,UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-2.8B
ESP32-S3R8 8MB 16MB 480 × 640 RGB ST7701 GT911 - - 20PIN排针接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-LCD-2.8B
ESP32-S3R8 8MB 16MB 480 × 640 SPI ST7701 - - 20PIN排针接口
ESP32-S3-Touch-LCD-2.8C
ESP32-S3-Touch-LCD-2.8C
ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 GT911 - - I2C,UART
SH1.0 12PIN接口
ESP32-S3-LCD-2.8C
ESP32-S3-LCD-2.8C
ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 - - I2C,UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1
ESP32-S3-Touch-LCD-2.1
ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 CST820 - - I2C,UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B
ESP32-S3-Touch-LCD-2.1B
ESP32-S3R8 8MB 16MB 480 × 480 RGB ST7701 CST820 - - I2C,UART
SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2
ESP32-S3-Touch-LCD-2
ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789T3 CST816 - - - 28PIN排针
摄像头接口
ESP32-S3-LCD-2
ESP32-S3-LCD-2
ESP32-S3R8 8MB 16MB 240 × 320 SPI ST7789T3 - - - 28PIN排针
摄像头接口
ESP32-S3-Touch-LCD-1.9
ESP32-S3-Touch-LCD-1.9
ESP32-S3R8 8MB 16MB 170 × 320 SPI ST7789 CST816 - - - 40PIN排针
接口
(兼容Pico)
ESP32-S3-LCD-2
ESP32-S3-LCD-1.9
ESP32-S3R8 8MB 16MB 170 × 320 SPI ST7789 - - - 40PIN排针
接口
(兼容Pico)
ESP32-C6-Touch-LCD-1.9
ESP32-C6-Touch-LCD-1.9
ESP32-C6FH8 - 8MB 170 × 320 SPI ST7789 CST816 - - - 40PIN排针
接口
(兼容Pico)
ESP32-C6-LCD-1.9
ESP32-C6-LCD-1.9
ESP32-C6FH8 - 8MB 170 × 320 SPI ST7789 - - - 40PIN排针
接口
(兼容Pico)
ESP32-S3-Touch-LCD-1.85C
ESP32-S3-Touch-LCD-1.85C
ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 CST816 - I2C,UART
2×14PIN
排母接口
(1.27mm间距)
ESP32-S3-Touch-LCD-1.85C
ESP32-S3-Touch-LCD-1.85C-BOX
ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 CST816 - I2C,UART
2×14PIN
排母接口
(1.27mm间距)
ESP32-S3-Touch-LCD-1.85
ESP32-S3-Touch-LCD-1.85
ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 CST816 I2C,UART
GPIO触点
ESP32-S3-LCD-1.85
ESP32-S3-LCD-1.85
ESP32-S3R8 8MB 16MB 360 × 360 QSPI ST77916 I2C,UART
GPIO触点
ESP32-S3-Touch-LCD-1.83
ESP32-S3-Touch-LCD-1.83
ESP32-S3R8 8MB 16MB 240 × 284 SPI ST7789P CST816D I2C,UART,
USB触点
ESP32-C6-Touch-LCD-1.83
ESP32-C6-Touch-LCD-1.83
ESP32-C6 - 16MB 240 × 284 SPI ST7789P CST816D I2C,UART,
USB触点
ESP32-C6-Touch-LCD-1.69
ESP32-C6-Touch-LCD-1.69
ESP32-C6 - 16MB 240 × 280 SPI ST7789V2 CST816T - 引出接口 USB,I2C,UART,
GPIO触点
ESP32-C6-LCD-1.69
ESP32-C6-LCD-1.69
ESP32-C6 - 16MB 240 × 280 SPI ST7789V2 - 引出接口 USB,I2C,UART,
GPIO触点
ESP32-S3-Touch-LCD-1.69
ESP32-S3-Touch-LCD-1.69
ESP32-S3R8 8MB 16MB 240 × 280 SPI ST7789 CST816 - - - I2C,UART
GPIO触点
ESP32-S3-LCD-1.69
ESP32-S3-LCD-1.69
ESP32-S3R8 8MB 16MB 240 × 280 SPI ST7789 - - - SH1.0 12PIN接口
ESP32-S3-Touch-LCD-1.47
ESP32-S3-Touch-LCD-1.47
ESP32-S3R8 8MB 16MB 172 × 320 SPI JD9853 AXS5106L - - - - 22PIN排针接口
ESP32-S3-LCD-1.47
ESP32-S3-LCD-1.47
ESP32-S3R8 8MB 16MB 172 × 320 SPI ST7789 - - - - - 18PIN排针接口
ESP32-S3-LCD-1.47B
ESP32-S3-LCD-1.47B
ESP32-S3R8 8MB 16MB 172 × 320 SPI ST7789 - - - 18PIN排针接口
ESP32-C6-Touch-LCD-1.47
ESP32-C6-Touch-LCD-1.47
ESP32-C6FH8 - 8MB 172 × 320 SPI JD9853 AXS5106L - - - 22PIN排针接口
ESP32-C6-LCD-1.47
ESP32-C6-LCD-1.47
ESP32-C6FH8 - 8MB 172 × 320 SPI ST7789 - - - - - 18PIN排针接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-1.46B
ESP32-S3R8 8MB 16MB 412 × 412 QSPI SPD2010 SPD2010 20PIN排针接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-1.46
ESP32-S3R8 8MB 16MB 412 × 412 QSPI SPD2010 SPD2010 20PIN排针接口
ESP32-C6-LCD-1.3
ESP32-C6-LCD-1.3
ESP32-C6FH4 4MB 240 × 240 SPI ST7789 - - - - - - 2.54mm 12PIN排针接口
ESP32-C6-LCD-1.3-M
ESP32-C6-LCD-1.3-M
ESP32-C6FH4 4MB 240 × 240 SPI ST7789 - - - - - - 2.54mm 12PIN排针接口
ESP32-S3-LCD-1.3
ESP32-S3-LCD-1.3
ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 - - - - 2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-B
ESP32-S3-LCD-1.3-B
ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 - - - - 2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-C
ESP32-S3-LCD-1.3-C
ESP32-S3R8 8MB 16MB 240 × 240 SPI ST7789 - - - - 2.54mm 16PIN排针接口
ESP32-S3-Touch-LCD-1.28
ESP32-S3-Touch-LCD-1.28
ESP32-S3R2 2MB 16MB 240 × 240 SPI GC9A01A CST816 - - - - SH1.0 12PIN接口
ESP32-S3-LCD-1.28
ESP32-S3-LCD-1.28
ESP32-S3R2 2MB 16MB 240 × 240 SPI GC9A01A - - - - 2 × 20PIN
排母接口
(1.27mm
间距)
ESP32-C3-LCD-0.71
ESP32-C3-LCD-0.71
ESP32-C3FH4 - 4MB 160 × 160 SPI GC9D01 - - - - - 12PIN 焊盘
ESP32-S3-GEEK
ESP32-C6-GEEK
ESP32-C6 - 16MB 240 × 135 SPI ST7789P3 - - - - - I2C,UART,GPIO
ESP32-S3-GEEK
ESP32-S3-GEEK
ESP32-S3R2 2MB 16MB 240 × 135 SPI ST7789P3 - - - - - I2C,UART,GPIO


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

ESP32-C6-LCD-1.3 × 1

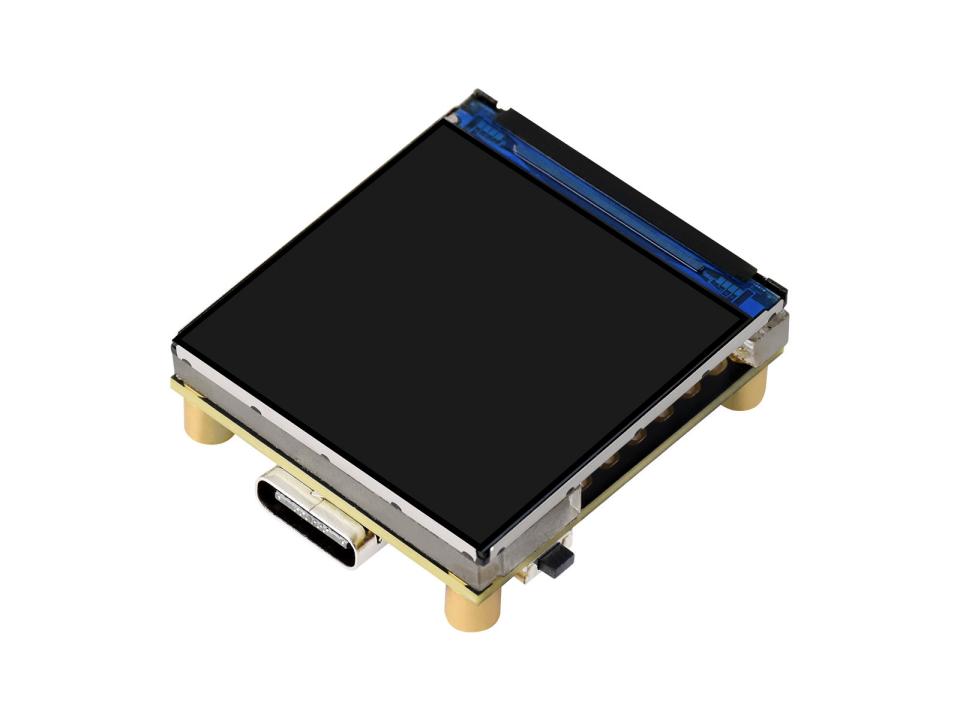

ESP32-C6 1.3 英寸 LCD 屏开发板俯视图

保修服务


保修3个月



免费保修


保修期内,正常使用下产生的质量问题,比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品,请妥善存放和使用,若屏幕或镜头出现磨损或爆裂,无法保修。
