ESP32-C5 双频 Wi-Fi 6 开发板
支持 ESP-IDF 和 Arduino 等开发环境
板载 ESP32-C5-WROOM-1 系列模组
版本选择
ESP32-C5-WIFI6-KIT-N16R8
8MB PSRAM 版本
16MB Flash
ESP32-C5-WIFI6-KIT-N16R8-M
8MB PSRAM 版本 (加焊排针)
16MB Flash
ESP32-C5-WIFI6-KIT-N32R8
8MB PSRAM 版本
32MB Flash
ESP32-C5-WIFI6-KIT-N32R8-M
8MB PSRAM 版本 (加焊排针)
32MB Flash
ESP32-C5-WIFI6-KIT-N32R8-U
8MB PSRAM 版本
32MB Flash，带双频 Wi-Fi 天线
ESP32-C5-WIFI6-KIT-N32R8-UM
8MB PSRAM 版本 (加焊排针)
32MB Flash，带双频 Wi-Fi 天线
产品特性
ESP32-C5-WIFI6-KIT 是微雪电子基于 ESP32-C5-WROOM-1 模组设计的一款面向双频 Wi-Fi 与多协议物联网网关场景的开发板。ESP32-C5 为乐鑫支持 Wi-Fi 6 双频 (2.4GHz 与 5GHz) RISC-V 的单核芯片，还同时集成 BLE 5、Zigbee 和 Thread 协议，可灵活作为智能家居中枢或跨协议通信网关使用。硬件方面配备 240MHz RISC-V 处理器、384KB SRAM、8MB PSRAM，16MB 或 32MB Flash (版本可选)，能够稳定处理多协议栈并发任务及中等负载应用。开发者可借助 ESP-IDF 或 Arduino 等成熟开发框架，快速进行原型验证与产品实现，适用于智能网关、多协议设备接入等实际物联网场景。
主要功能特性：
- 采用 ESP32-C5-WROOM-1 系列模组，搭载 RISC-V 32 位处理器，主频高达 240MHz
- 集成 384KB SRAM、320KB ROM 和 8MB PSRAM，并提供 16MB 或 32MB Flash 的可选版本
- 集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
- 板载电池充电管理模块，预留 3.7V MX1.25 锂电池接口，可外接电池进行供电
- 采用正反可插拔的 USB Type-C 接口
- 引出丰富的外设接口，邮票孔设计，方便焊接集成到用户自主设计的底板上
- 支持多种低功耗工作状态，可灵活调节通信距离、数据率和功耗之间的平衡，以满足各种应用场景的功耗需求
支持 ESP-IDF、Arduino
配套完善的 SDK 和开源资料教程，方便上手，可快速嵌入到应用中
基于 ESP32-C5
乐鑫 ESP32-C5 是一款多协议 RISC-V MCU，支持双频 Wi-Fi 6、
蓝牙 (LE) 及 Zigbee/Thread，专为需要高效无线传输的物联网应用设计
支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee
集成 2.4GHz 和 5GHz 双频 Wi-Fi，Bluetooth 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
功能框图
引脚布局
引脚接口兼容 ESP32-S3-DevKitC-1 开发板
资源简介
产品展示
标准版本

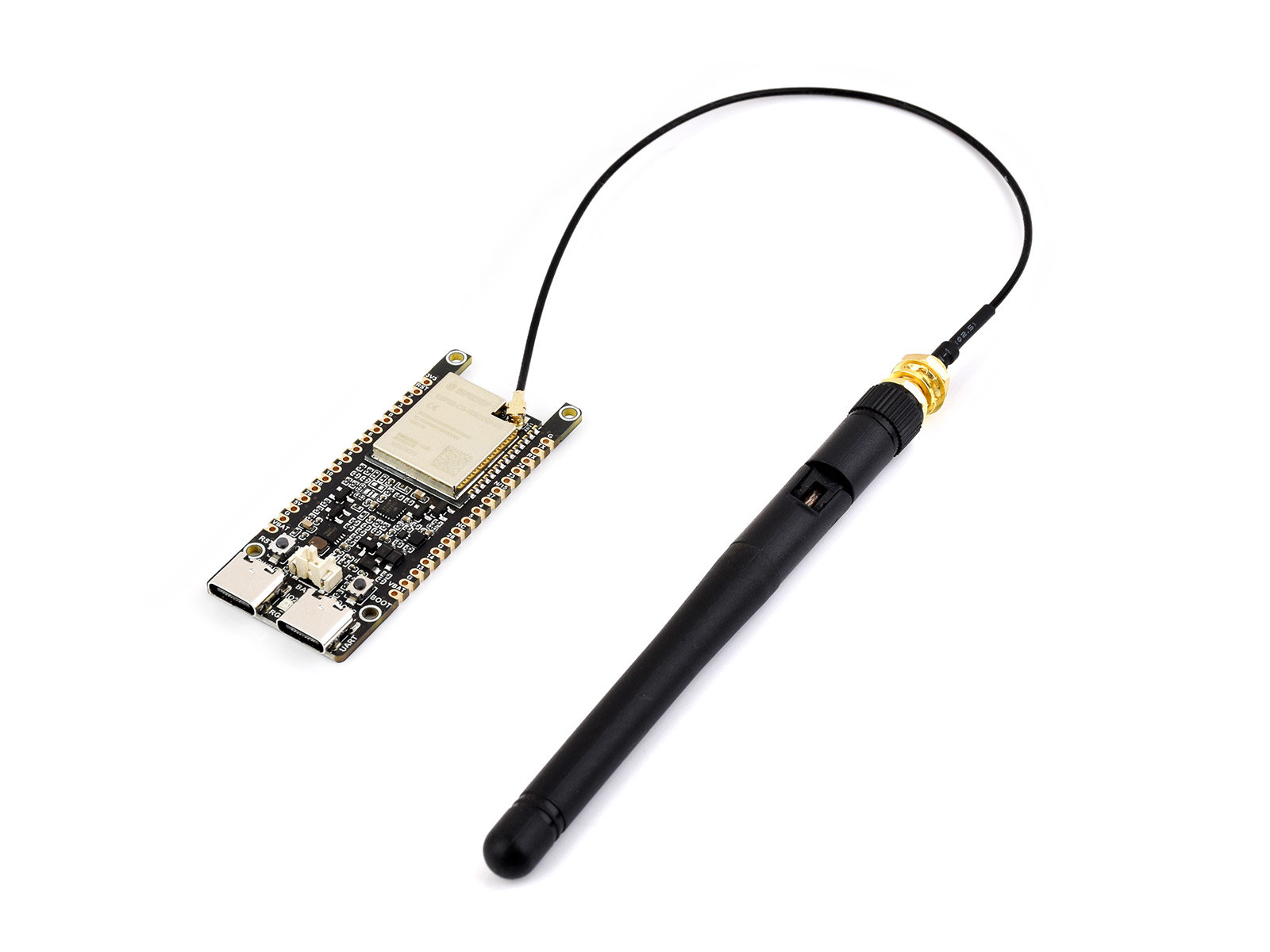

带双频 Wi-Fi 天线版本
| 频率范围 | 2400 ~ 2500 / 5150 ~ 5850 MHz | 最大功率 | 10 W |
|---|---|---|---|
| 工作频段 | 100 ~ 700 MHz | 天线尺寸 | 109 × 10 (mm) |
| 驻波比 | ≤1.92 | 连接器类型 | SMA 内针 |
| 峰值增益 | 2±0.5 dBi | 外壳材料 | TPEE |
| 输出阻抗 | 50 Ω | 工作温度 | -20˚C ~ + 70˚C |
| 极化方式 | 垂直 | 辐射方向 | 全向 |
产品尺寸
