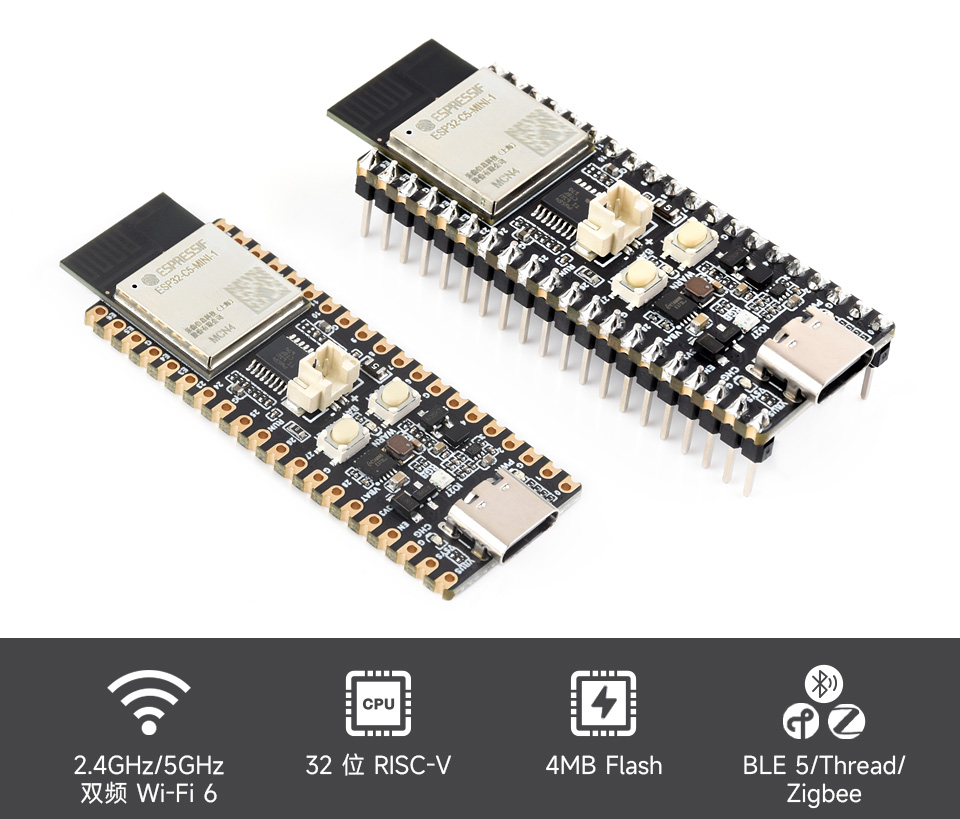

ESP32-C5 双频 Wi-Fi 6 开发板

支持 ESP-IDF 和 Arduino 等开发环境

板载 ESP32-C5-MINI-1 系列模组

版本选择

ESP32-C5-Pico

4MB Flash (未焊接排针)

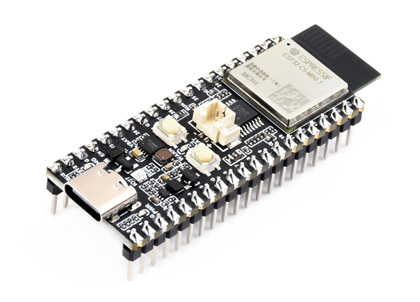

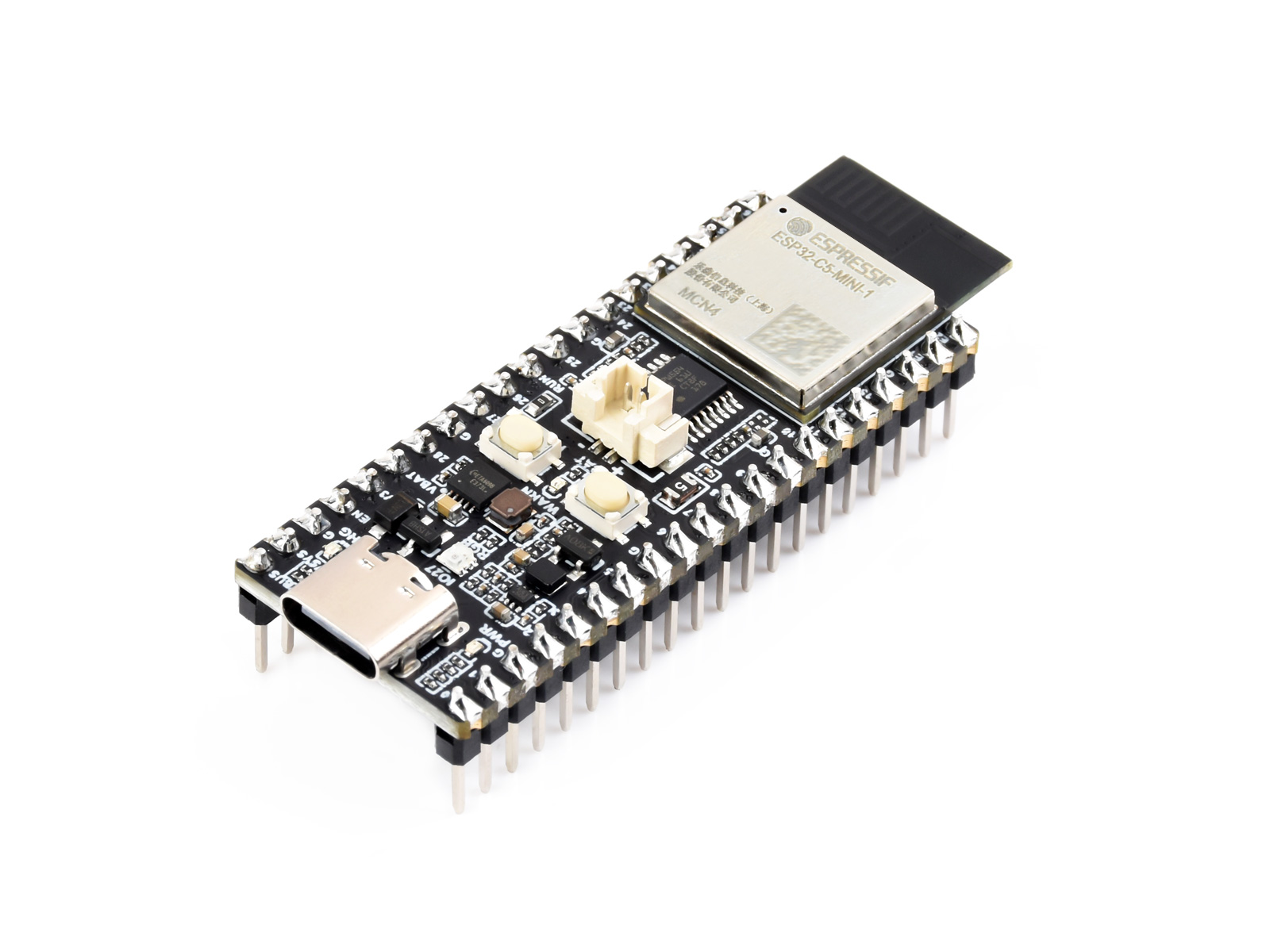

ESP32-C5-Pico-M

4MB Flash (焊接黑色排针)

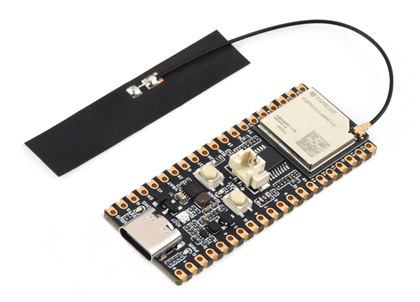

ESP32-C5-Pico-U

4MB Flash，带双频 Wi-Fi 天线
(未焊接排针)

ESP32-C5-Pico-UM

4MB Flash，带双频 Wi-Fi 天线
(焊接黑色排针)

产品特性

ESP32-C5-Pico 是一款体积小巧、集成 2.4GHz 和 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 的入门级 RISC-V 单片机开发板。尺寸和接口兼容大部分 Raspberry Pi Pico 扩展板，方便扩展使用，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。

在硬件上，ESP32-C5-Pico 采用 ESP32-C5-MINI-1 作为主控模组，内置 RISC-V 32 位单核处理器，主频最高可达 240MHz，集成 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash。电源部分采用 MP1605GTF-Z DC-DC 降压芯片，可输出稳定 3.3V 电源，最大负载电流可达 2A。同时板载 ETA6098 电源管理电路，支持锂电池供电、充电状态指示及电池电压检测。

在软件上，可选择 ESP-IDF、Arduino 等开发环境来进行开发，从而可以轻松快速地入门，并将其应用于产品中。

主要功能特性：

采用 ESP32-C5-MINI-1 系列模组作为主控，搭载 RISC-V 32 位单核处理器，主频最高可达 240MHz
集成 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash 存储器
支持 2.4GHz 与 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
采用 USB Type-C 接口，无需纠结正反插，支持便捷供电与开发调试
板载 MP1605GTF-Z 高效率 DC-DC 电源芯片，负载电流最高可达 2A
板载 ETA6098 电源管理电路，支持锂电池供电、充电状态指示和电池电压采样
引出多路 GPIO，并通过 TCA9554 扩展 6 路 IO，便于连接更多外设
拥有丰富外设接口，包括 USB、UART、I2C、SPI、ADC、PWM 等，可灵活实现多种功能
邮票孔设计，可直接焊接集成到用户自主设计的底板上
支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求
支持大部分 Raspberry Pi Pico 扩展板生态，适用于人工智能物联网应用开发

支持 ESP-IDF，Arduino

配套完善的 SDK 和开源资料教程，方便上手，可快速嵌入到应用中

基于 ESP32-C5

乐鑫 ESP32-C5 是一款多协议 RISC-V MCU，支持双频 Wi-Fi 6、蓝牙 (LE) 及 Zigbee/Thread，专为需要高效无线传输的物联网应用设计

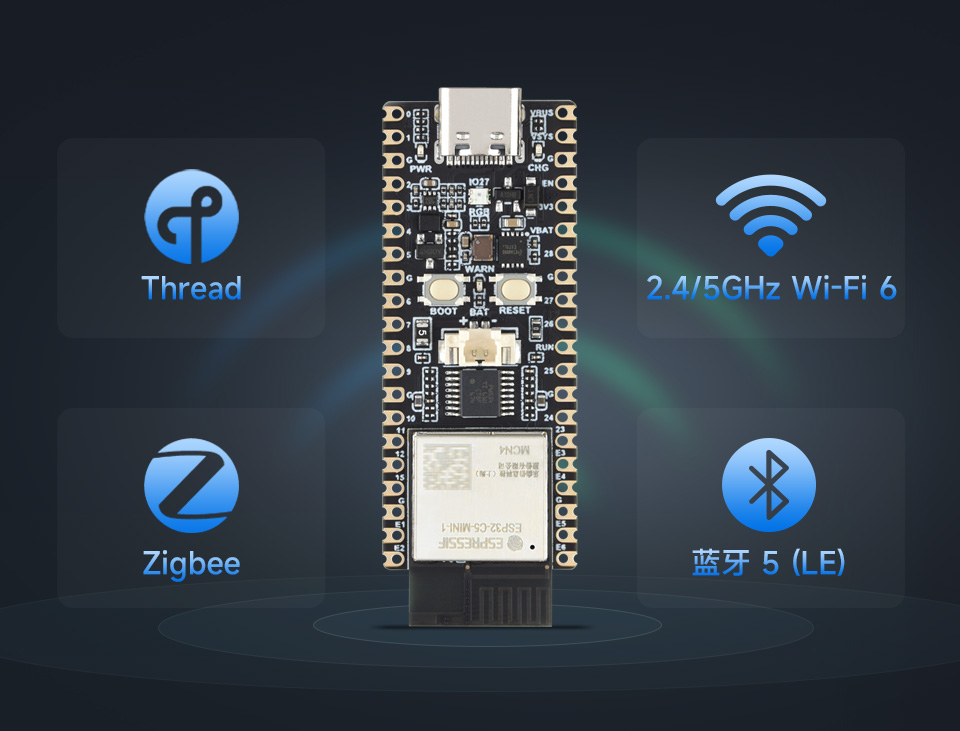

支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee

集成 2.4GHz 和 5GHz 双频 Wi-Fi，Bluetooth 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能

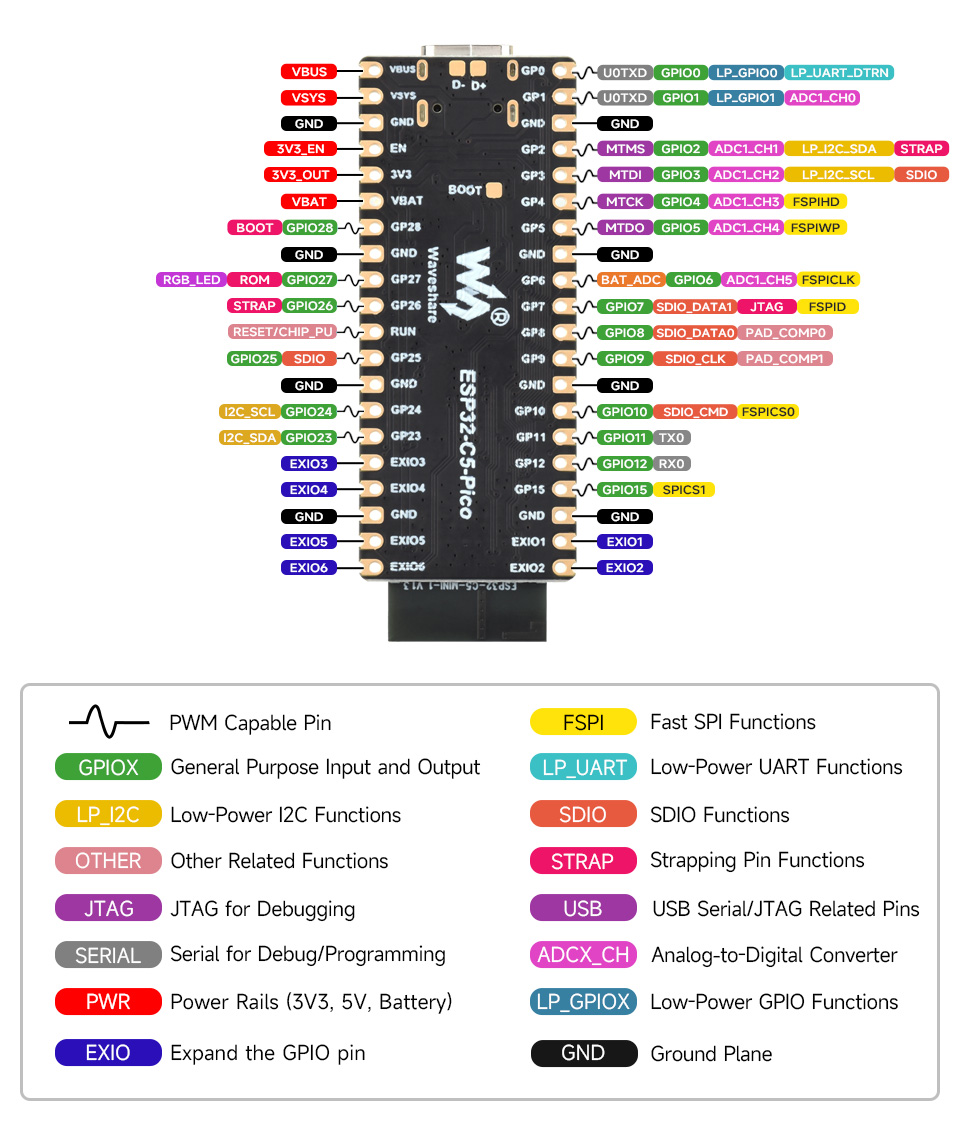

20 个多功能的 GPIO 引脚
与 6 路扩展 IO

支持配置引脚功能，可方便灵活地开发和集成
基于 ESP32-C5-MINI-1，2.4/5GHz 双频 Wi-Fi 6 + 蓝牙 5 (LE) + 802.15.4

注：SPI、I2C、UART 等接口可通过 GPIO 交换矩阵和 IO MUX 映射到大多数 GPIO 上

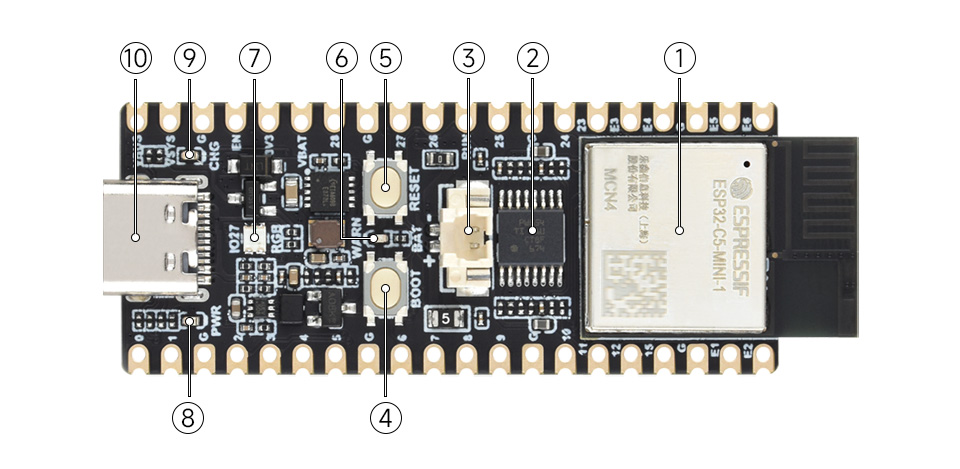

资源简介

ESP32-C5-MINI-1 模组
TCA9554PWR
GPIO 扩展芯片，扩展出 E1 ~ E6 等 6 个引脚
3.7V 锂电池接口
GH1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
BOOT 按键
复位时按下，进入下载模式

RESET 按键
复位按键
电池反接警告灯
RGB 指示灯
电源指示灯
充电指示灯
USB Type-C 接口
用于下载程序和串口调试

产品展示

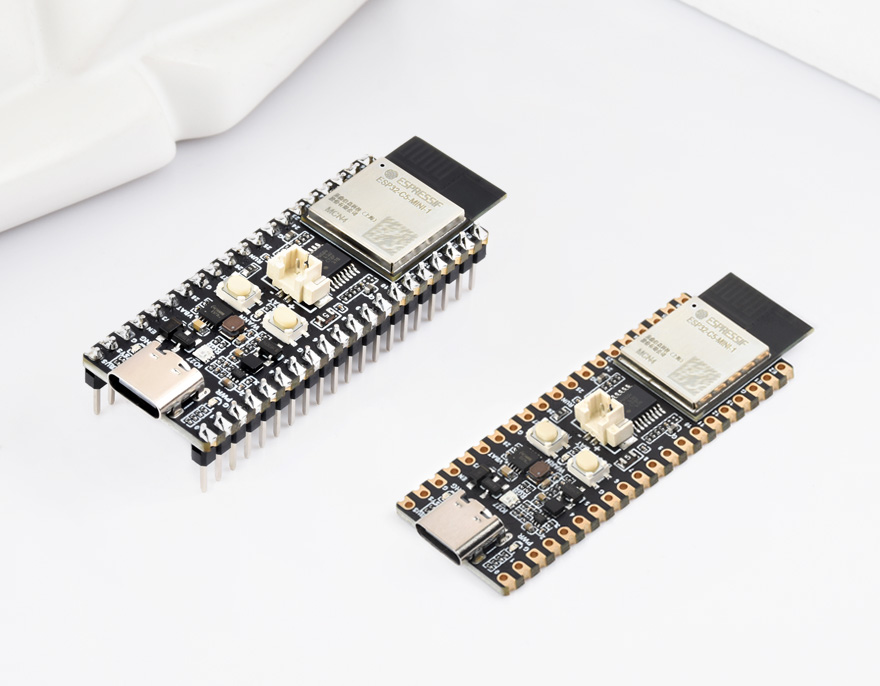

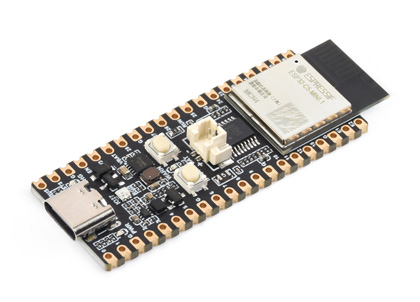

板载天线版本

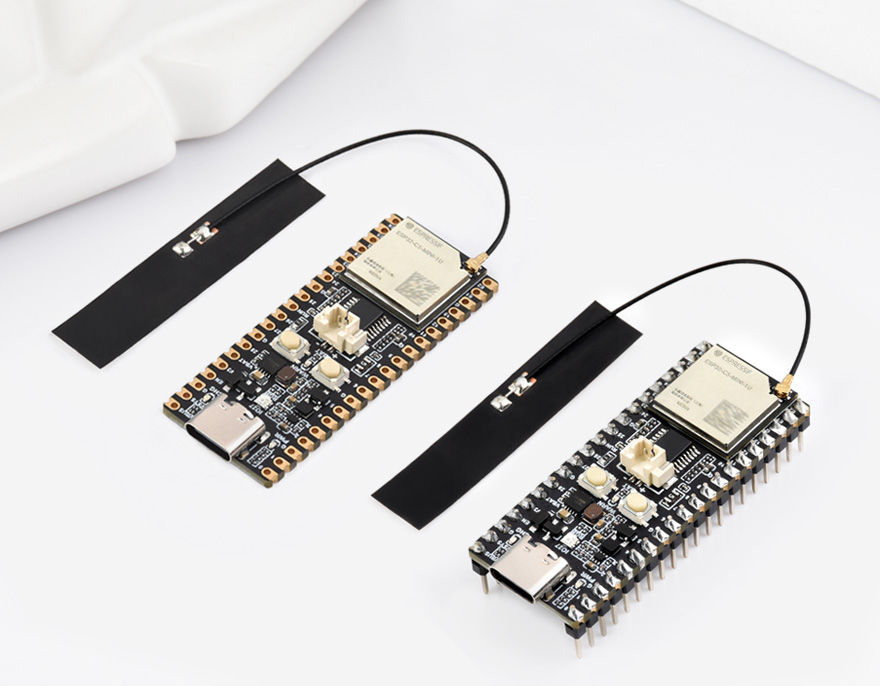

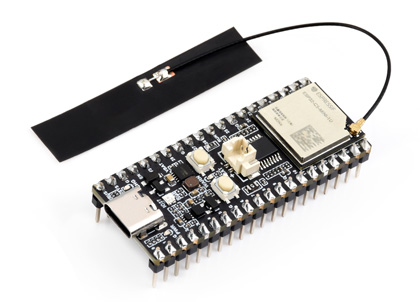

外置 FPC 天线版本

FPC 双频 Wi-Fi 天线参数
频率范围	2400 ~ 2500MHz/5200 ~ 5800MHz	最大功率	5W
天线尺寸	48.0 × 10.0 × 0.2 (mm)	线长	80mm
驻波比	<3	接口规格	IPEX 4 代
峰值增益	6.49dBi 2.4G 频段/8.24dBi 5.8G 频段	天线材料	FPC
输出阻抗	50Ω	工作温度	-30˚C ~ + 80˚C
极化方式	垂直	辐射方向	全向
