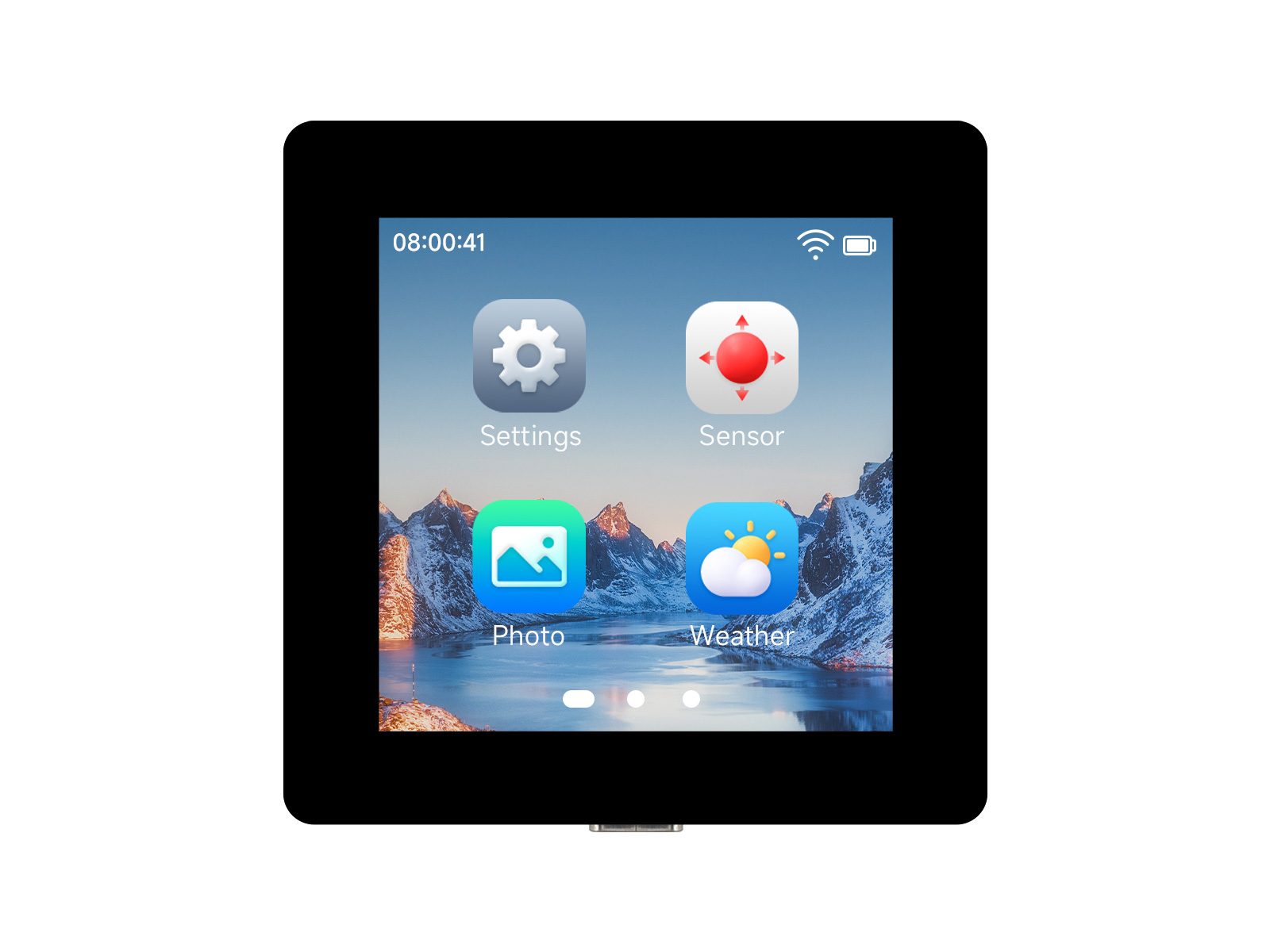

ESP32-C5 2.73英寸LCD屏开发板 RISC-V 32位处理器 320×320分辨率 262K彩色支持2.4GHz/5GHz双频Wi-Fi与蓝牙5(LE)

内置 384KB SRAM 和 320KB ROM，板载 8MB PSRAM 与 32MB Flash，支持 ESP-IDF、Arduino，及定制亚克力盖板

价格

原价

型号

ESP32-C5-LCD-2.73

SKU

35224

品牌

Waveshare

版本选择

不带锂电池版本带 3.7V 锂电池版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车立即购买

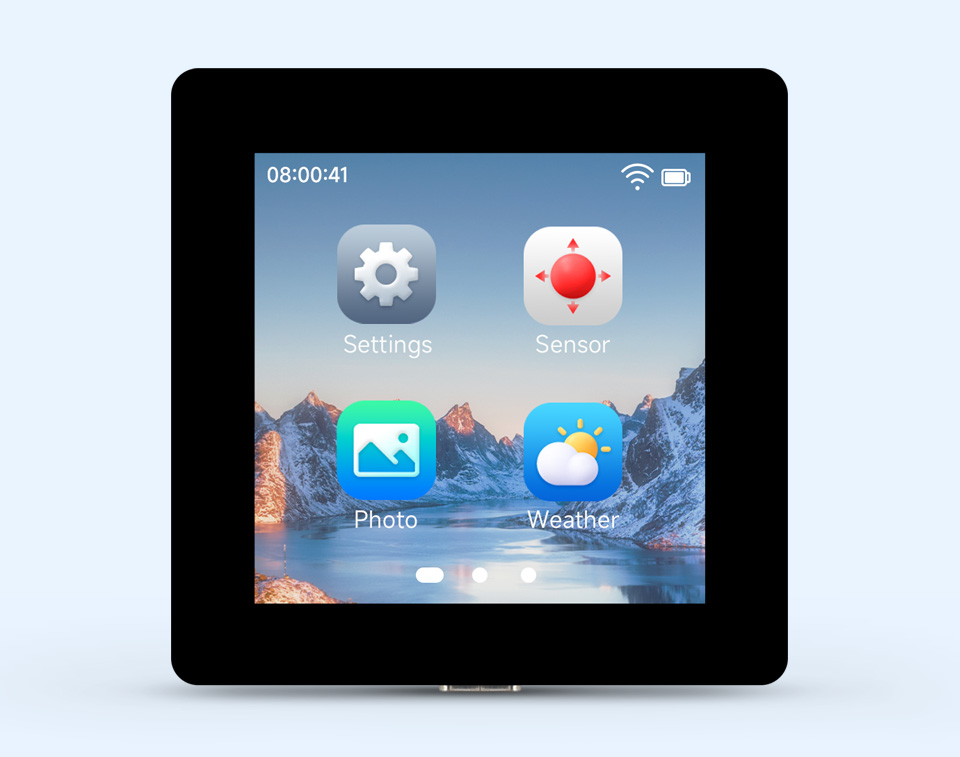

ESP32-C5
2.73 英寸液晶开发板

集成 ILI9488 显示驱动

版本选择

ESP32-C5-LCD-2.73-EN

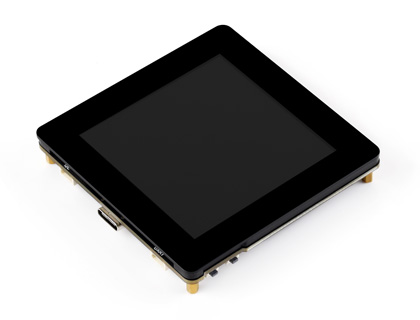

不带锂电池版本

ESP32-C5-LCD-2.73

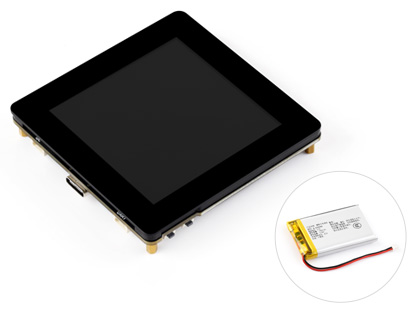

带 3.7V 锂电池版本

注意: 以上两款均不带触控功能 (非触摸屏)

产品特性

ESP32-C5-LCD-2.73 是一款由微雪 (Waveshare) 设计的低成本、高性能微控制器开发板。开发板在紧凑板型下集成了 2.73 英寸 LCD 显示屏、三个用户自定义按键、TF 卡槽、锂电池充电管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC 实时时钟、温湿度传感器等外设资源，可满足图形界面显示、按键交互、数据记录、姿态检测、环境感知和电池供电等多种应用需求，方便开发者快速开发并嵌入到实际产品中。

主要功能特性有：

搭载 ESP32-C5 高性能 RISC-V 32 位单核处理器，主频高达 240MHz
内置 384KB SRAM 和 320KB ROM，板载 8MB PSRAM 与 32MB Flash，兼顾程序运行、图形界面和数据存储需求
集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5.0 (LE) 以及 IEEE 802.15.4 (支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
板载 2.73 英寸 LCD 显示屏，可用于图形界面、状态信息、数据曲线等内容显示
板载三个用户自定义按键，便于实现菜单切换、参数设置、人机交互等多种功能
板载 TF 卡槽，支持外部存储扩展，可用于图片、日志、配置文件或采集数据存储
板载锂电池充电管理芯片，支持便携式和电池供电应用开发
板载六轴传感器 (三轴加速度计与三轴陀螺仪)，可用于姿态检测、交互控制
板载 RTC 实时时钟，支持时间记录、离线计时等应用
板载温湿度传感器，可用于环境数据采集和监测
采用 USB Type-C 接口，方便供电、程序下载和调试
支持 ESP-IDF / Arduino 等开发环境，资料丰富，上手方便
引出多路 GPIO 与外设接口，便于连接传感器、执行器等模块

LCD 屏参数

显示面板	LCD	显示尺寸	2.73 英寸
显示分辨率	320 × 320 pixels	显示颜色	262K
显示亮度	620cd/m²	对比度	1200 : 1
通信接口	SPI	驱动 IC	ILI9488

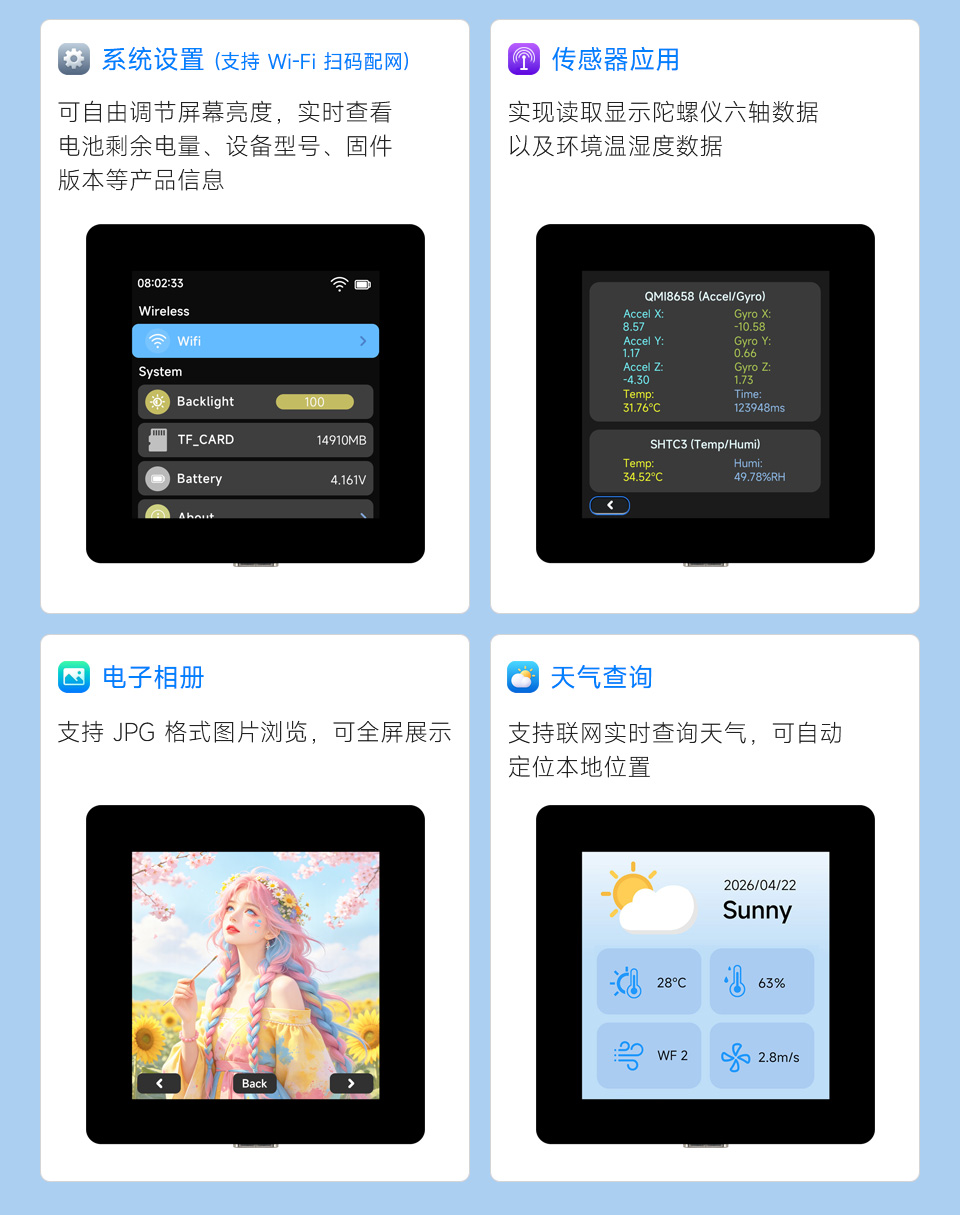

功能介绍

定制亚克力盖板

黑色一体化视觉设计，贴合屏幕显示区域，简洁美观，提升产品正面质感

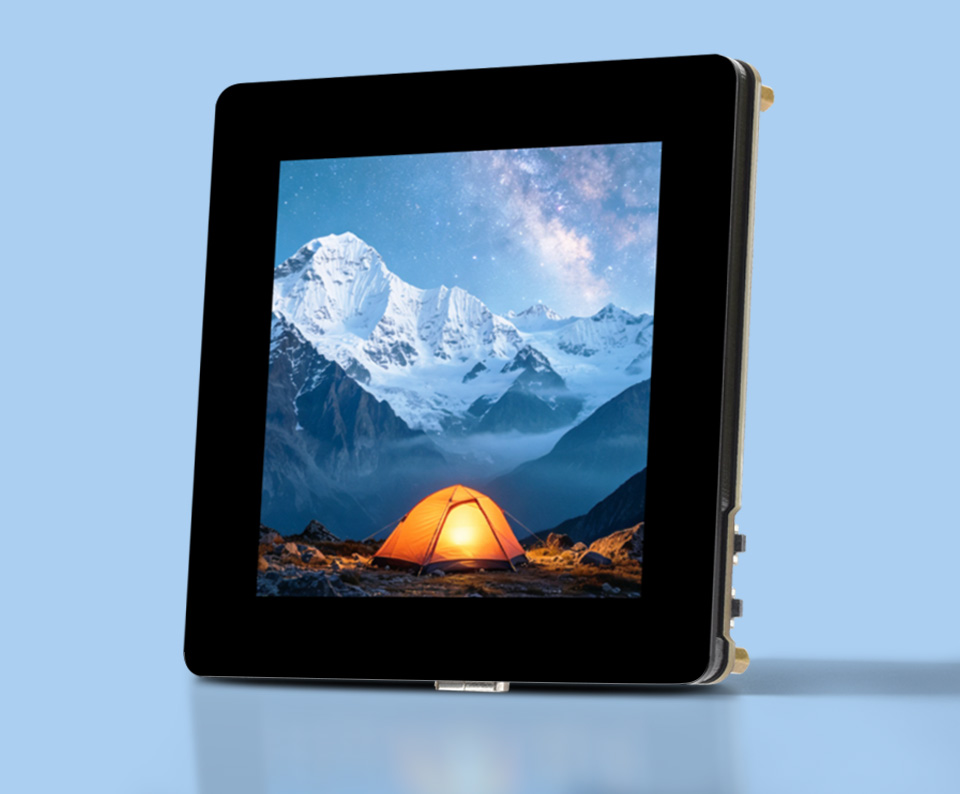

ESP32-C5 2.73 英寸液晶开发板 262K 彩色，320 × 320 分辨率，可视角度广

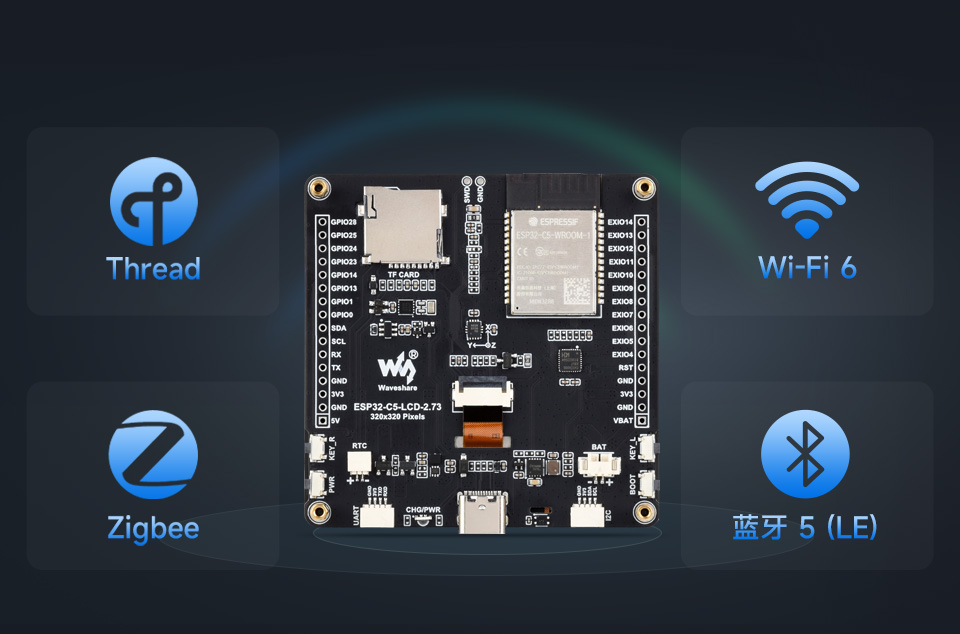

支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee

集成 2.4GHz 和 5GHz 双频 Wi-Fi、Bluetooth 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能

支持 ESP-IDF、Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

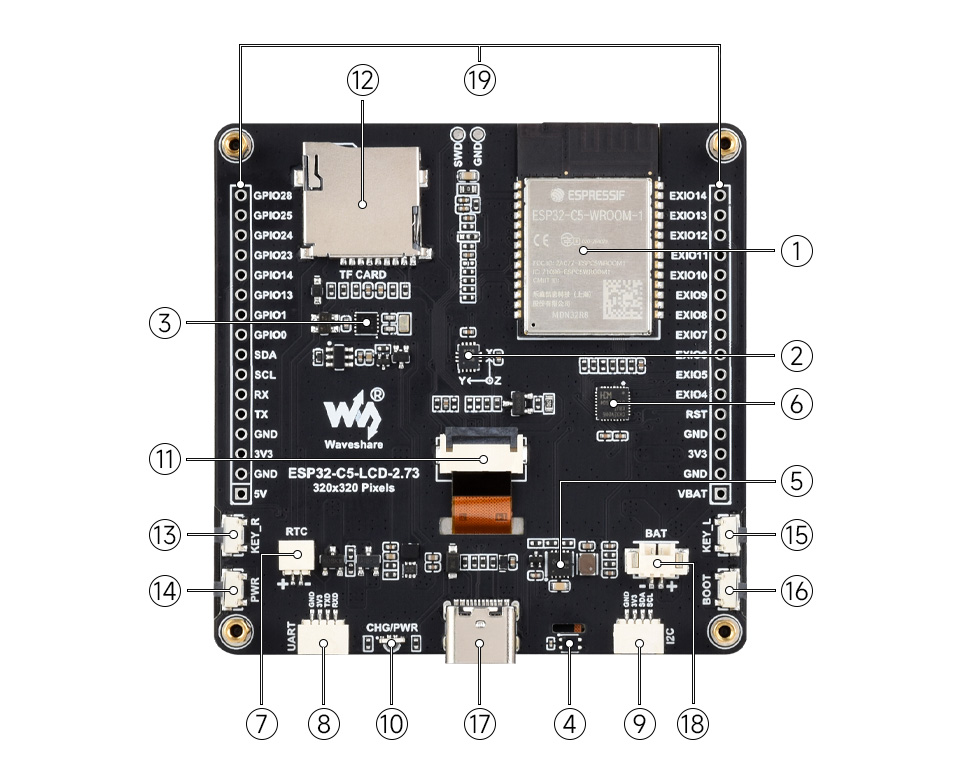

资源简介

ESP32-C5-WROOM-1
Wi-Fi 蓝牙 SoC，240MHz 运行频率，封装 8MB PSRAM 和 32M Flash
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
PCF85063
RTC 实时时钟
SHTC3
温湿度传感器
ETA6098
高效锂电池充电芯片
CH32V006
扩展 IO 芯片
SH1.0 2PIN RTC 电池座子
支持接入可充电式 RTC 电池
串口通信接口
SH1.0 4PIN 连接器
I2C 通信接口
SH1.0 4PIN 连接器

电源、充电指示灯
开机红灯常亮，关机红灯熄灭；连接电池时，充电为绿色常亮，充满熄灭
LCD 排线接口
TF 卡槽
KEY_R 自定义按键
接入 ESP32 主控 GPIO3 引脚
开关机按键
长按 2 秒关机，短按开机
KEY_L 自定义按键
接入 ESP32 主控 GPIO2 引脚
BOOT 按键
接入 ESP32 主控 GPIO28 引脚
Type-C 接口
USB 接口，可烧录程序及打印日志

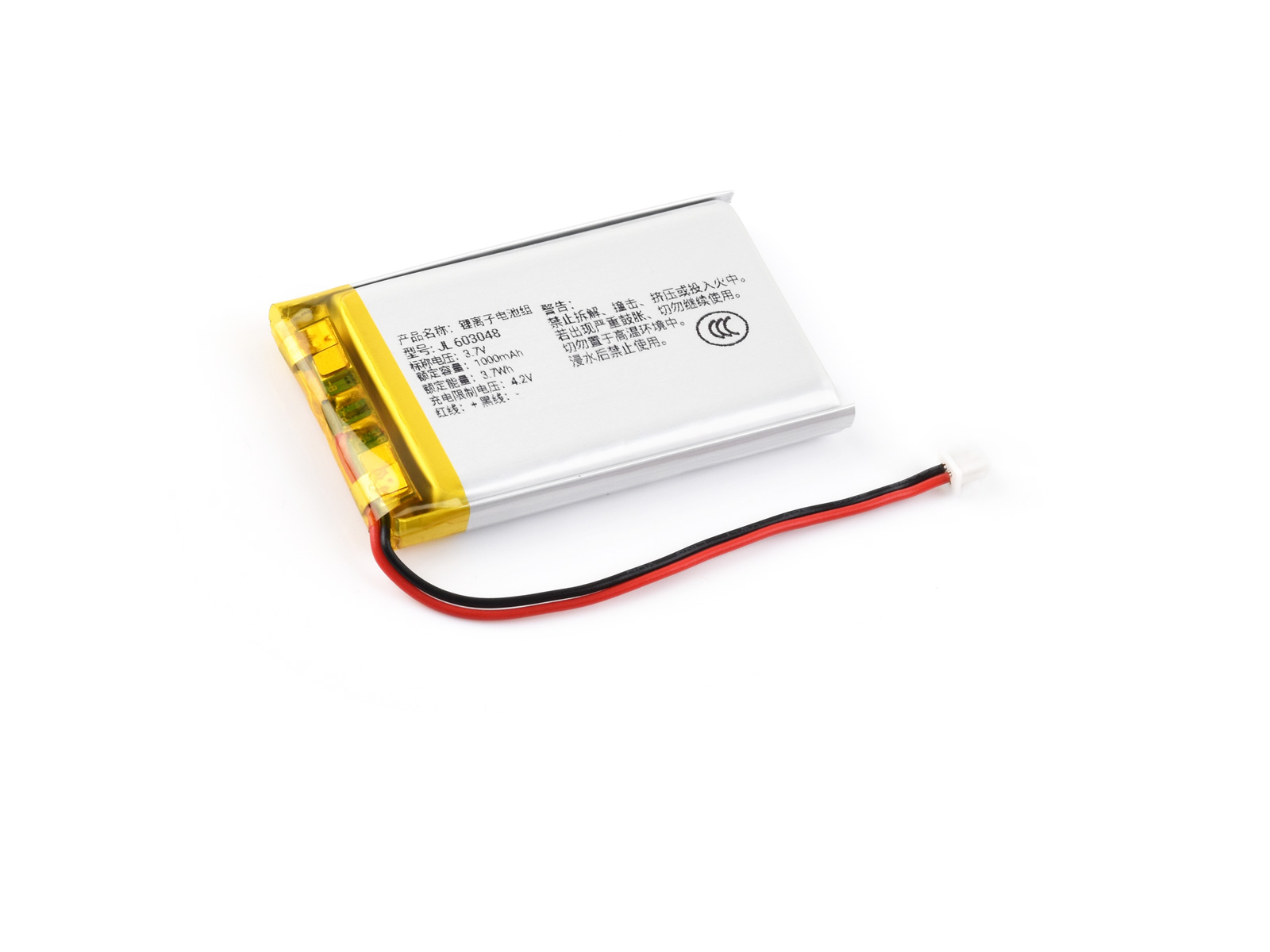

锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
GPIO 接口
16PIN 2.54mm 间距

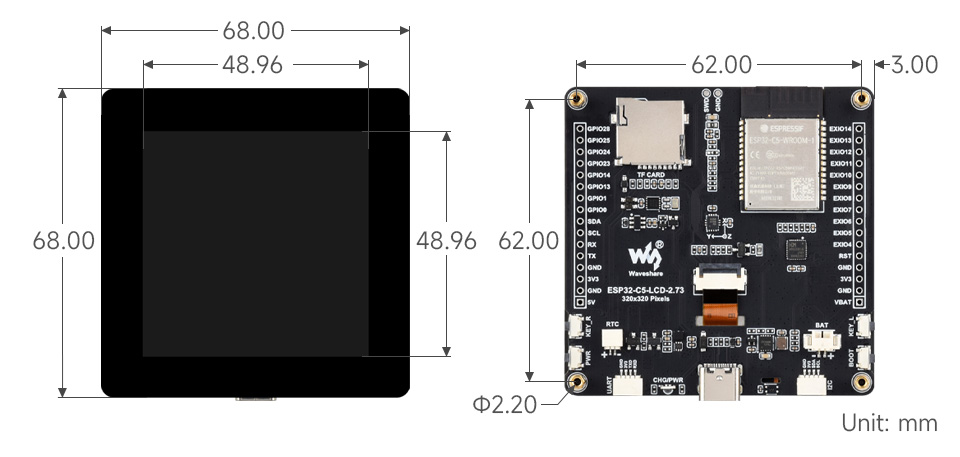

产品尺寸

ESP32 显示屏选型表

产品型号	核心配置			显示屏				板载资源						引出接口
产品型号	CPU	PSRAM	Flash	分辨率	接口	显示	触摸	IMU	RTC	SD	喇叭	麦克风	电池接口	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-C6-Touch-AMOLED-2.16	ESP32-C6	-	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.16	ESP32-S3R8	8MB	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.06	ESP32-S3R8	8MB	32MB	410 × 502	QSPI	CO5300	FT3168							I2C，UART， USB 触点
ESP32-C6-Touch-AMOLED-2.06	ESP32-C6	-	16MB	410 × 502	QSPI	CO5300	FT3168			-				I2C，UART， USB 触点
ESP32-S3-Touch-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	FT3168		-		-	-		40PIN排针接口
ESP32-S3-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	无		-		-	-		40PIN排针接口
ESP32-C6-Touch-AMOLED-1.8	ESP32-C6	/	16MB	368 × 448	QSPI	CO5300	CST820							I2C，UART，USB 触点
ESP32-S3-Touch-AMOLED-1.8	ESP32-S3R8	8MB	16MB	368 × 448	QSPI	CO5300	CST820							I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75C	ESP32-S3R8	8MB	32MB	466 × 466	QSPI	CO5300	CST9217		-	-				I2C，UART，USB， GPIO焊盘
ESP32-C6-Touch-AMOLED-1.64	ESP32-C6	-	16MB	280 × 456	QSPI	CO5300	FT6146		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	ESP32-S3R8	8MB	16MB	280 × 456	QSPI	CO5300	FT3168		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-C6-Touch-AMOLED-1.43-B	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-S3-Touch-AMOLED-1.43	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART， USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART，USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43C	ESP32-S3	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				I2C，UART，USB 触点
ESP32-C6-Touch-AMOLED-1.32	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
ESP32-S3-Touch-AMOLED-1.32	ESP32-S3-PICO-1-N8R8	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
LCD 屏
ESP32-Touch-LCD-3.5	ESP32-D0WDR2-V3	2MB	16MB	320 × 480	SPI	ST7796	FT6336	-						32PIN接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5-C	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B-C	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.49	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-Touch-LCD-3.49B	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16	ESP32-S3R8	8MB	16MB	320 × 820	RGB	ST7701	-				-	-		I2C，UART，USB
ESP32-S3-Touch-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	CST3530					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	无					-		I2C，UART SH1.0 12PIN接口
ESP32-C5-Touch-LCD-2.8	ESP32-C5HR8	8MB	32MB	240 × 320	SPI	ST7789	CST3530							I2C，UART SH1.0 12PIN接口
ESP32-C6-Touch-LCD-2.8	ESP32-C6	-	16MB	240 × 320	SPI	ST7789	CST3530							I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	RGB	ST7701	GT911				-	-		20PIN排针接口
ESP32-S3-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	SPI	ST7701	无				-	-		20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	GT911				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	无				-	-		I2C，UART SH1.0 12PIN接口
ESP32-C5-LCD-2.73	ESP32-C5HR8	8MB	32MB	320 × 320	SPI	ILI9488	无				-	-		I2C，UART SH1.0 32PIN接口
ESP32-S3-Touch-LCD-2.1	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	CST816		-		-	-		28PIN排针摄像头接口
ESP32-S3-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	无		-		-	-		28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85B	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816S							UART, GPIO
ESP32-S3-Touch-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816							I2C，UART GPIO触点
ESP32-S3-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	无							I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.83	ESP32-S3R8	8MB	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB 触点
ESP32-C6-Touch-LCD-1.83	ESP32-C6	-	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB 触点
ESP32-C6-Touch-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	CST816T			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-C6-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	无			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-S3-Touch-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	CST816			-	-	-		I2C，UART GPIO触点
ESP32-S3-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	无			-	-	-		SH1.0 12PIN接口
ESP32-C6-LCD-1.54	ESP32-C6		16MB	240 × 240	SPI	ST7789	无		-					I2C，UART触点
ESP32-C6-Touch-LCD-1.54	ESP32-C6		16MB	240 × 240	SPI	ST7789	CST816		-					I2C，UART触点
ESP32-S3-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	无		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	CST816		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-		22PIN排针接口
ESP32-S3-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-LCD-1.47B	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无		-		-	-		18PIN排针接口
ESP32-C6-Touch-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	JD9853	AXS5106L		-		-	-		22PIN排针接口
ESP32-C6-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-C5-LCD-1.47	ESP32-C5FH4	-	4MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-C3-LCD-1.47	ESP32-C3FH4	-	4MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-Touch-LCD-1.46	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-C6-LCD-1.3	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-		-	-	-	2.54mm 12PIN排针接口
ESP32-C6-LCD-1.3-M	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-		-	-	-	2.54mm 12PIN排针接口
ESP32-S3-LCD-1.3	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-B	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-C	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-Touch-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	CST816		-	-	-	-		SH1.0 12PIN接口
ESP32-S3-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	无		-	-	-	-		2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	ESP32-C3FH4	-	4MB	160 × 160	SPI	GC9D01	无	-	-	-	-	-		12PIN焊盘
ESP32-S3-LCD-0.85	ESP32-S3	8MB	8MB	128 × 128	SPI	GC9107	无	-	-					I2C，UART触点
ESP32-C6-LCD-0.85	ESP32-C6	-	8MB	128 × 128	SPI	ST7735	无	-	-					I2C，UART触点
ESP32-C6-GEEK	ESP32-C6	-	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
ESP32-S3-GEEK	ESP32-S3R2	2MB	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
