微雪电子

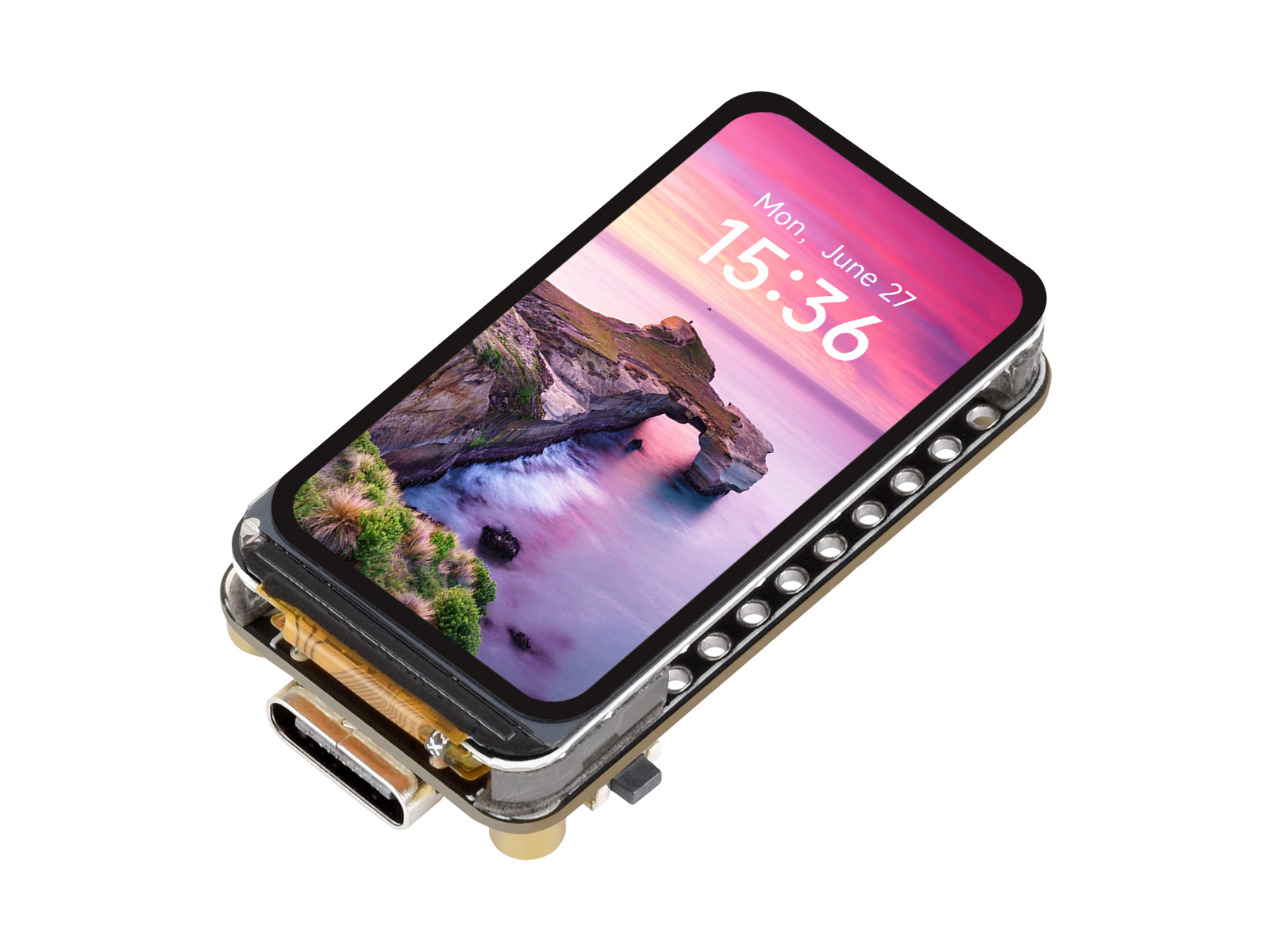

ESP32-C5 1.47英寸LCD屏开发板 RISC-V 32位处理器 172×320分辨率 262K彩色支持2.4GHz/5GHz Wi-Fi 6与蓝牙 5 (LE)

板载 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash，支持灵活的时钟配置和多种电源管理模式

缺货

型号

ESP32-C5-LCD-1.47

SKU

34961

品牌

Waveshare

版本选择

未焊接排针版加焊黑色排针

产品详情
产品资料
配置清单
保修&售后服务

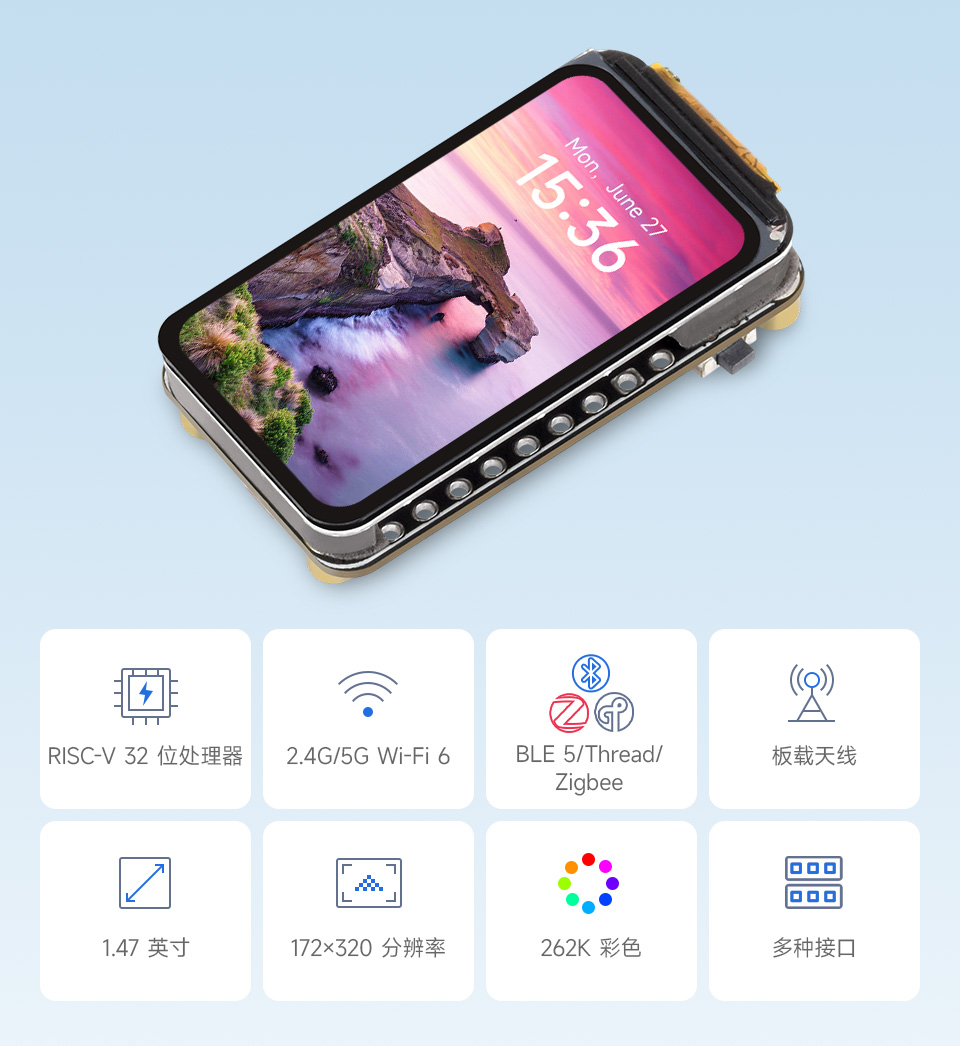

ESP32-C5

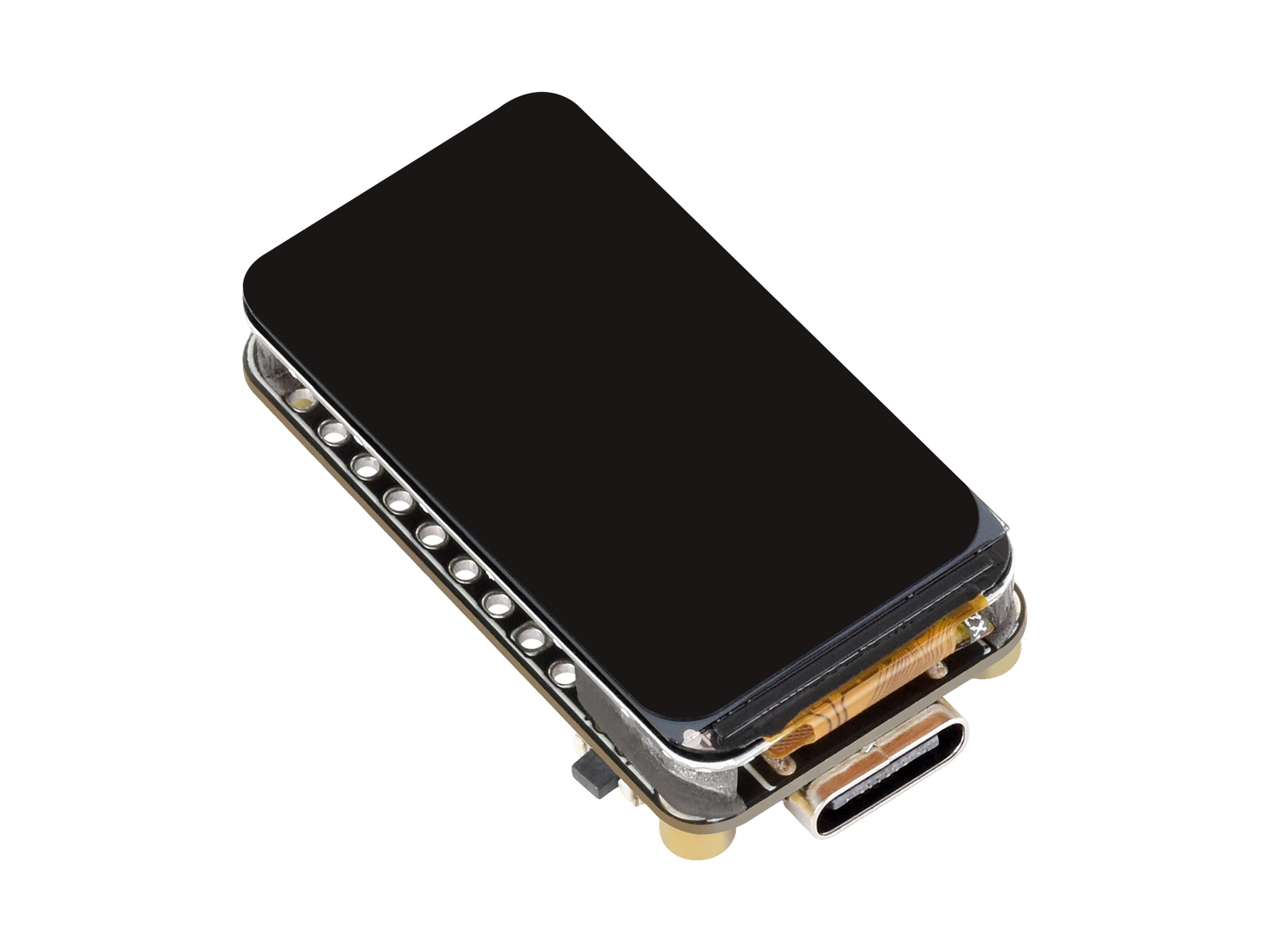

1.47 英寸 LCD 屏开发板

集成 LCD 显示屏，Micro SD 卡槽和常用外设接口

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

图片仅供参考，画面效果请以实际为准

版本选择

ESP32-C5-LCD-1.47

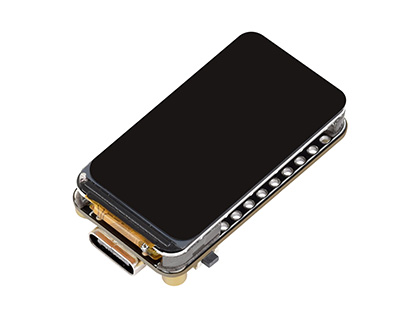

未焊接排针版

ESP32-C5-LCD-1.47-M

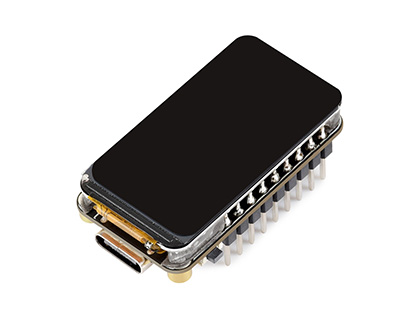

加焊黑色排针

产品特性

本产品是一款支持 2.4GHz/5GHz Wi-Fi 6 和蓝牙 5 (LE) 的微控制器开发板。叠封 4MB Flash，板载 1.47 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序。结合多种外设接口，可快速开发 ESP32-C5 的 HMI 等应用。
主要功能特性有：

搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器，高性能处理器时钟高达 240MHz，低功耗处理器时钟可达 48MHz
集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread 1.4) 无线通信，具有优越的射频性能
板载 320KB ROM、384KB HP SRAM、16KB LP SRAM 和 4MB Flash
板载 1.47 英寸 LCD 屏，172 × 320 分辨率，262K 彩色
板载 USB-C 接口，支持 ESP32-C5 原生 USB 下载/调试/串口功能，具体功能取决于固件配置
板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
支持灵活的时钟配置和多种电源管理模式，便于实现多场景低功耗应用
板载 RGB 彩色灯珠，搭配透明亚克力夹层可实现酷炫灯光效果
引出大部分 GPIO

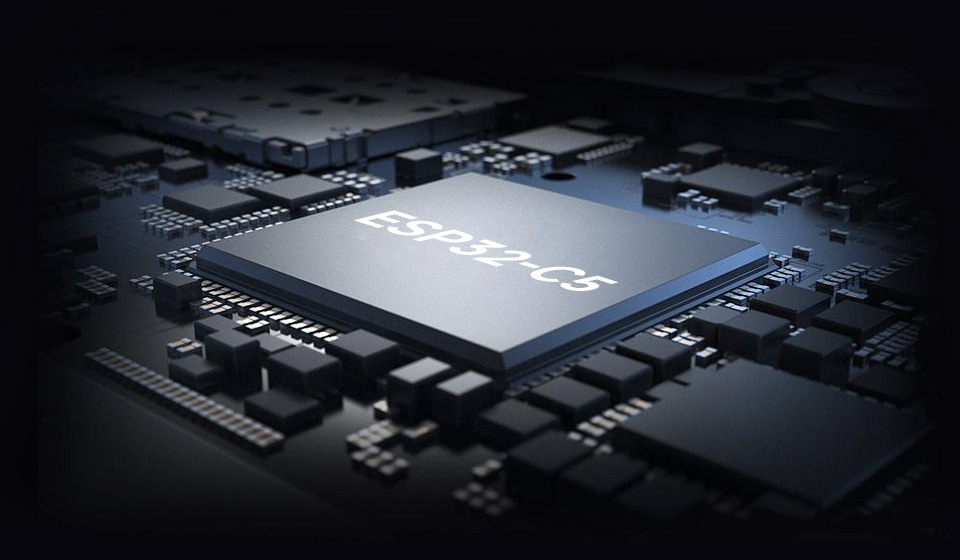

ESP32-C5 适用于 AIoT 市场

搭载高性能 RISC-V 32 位处理器和低功耗 RISC-V 32 位处理器，
主频高达 240MHz，具有强大的无线连接能力和安全加密机制

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

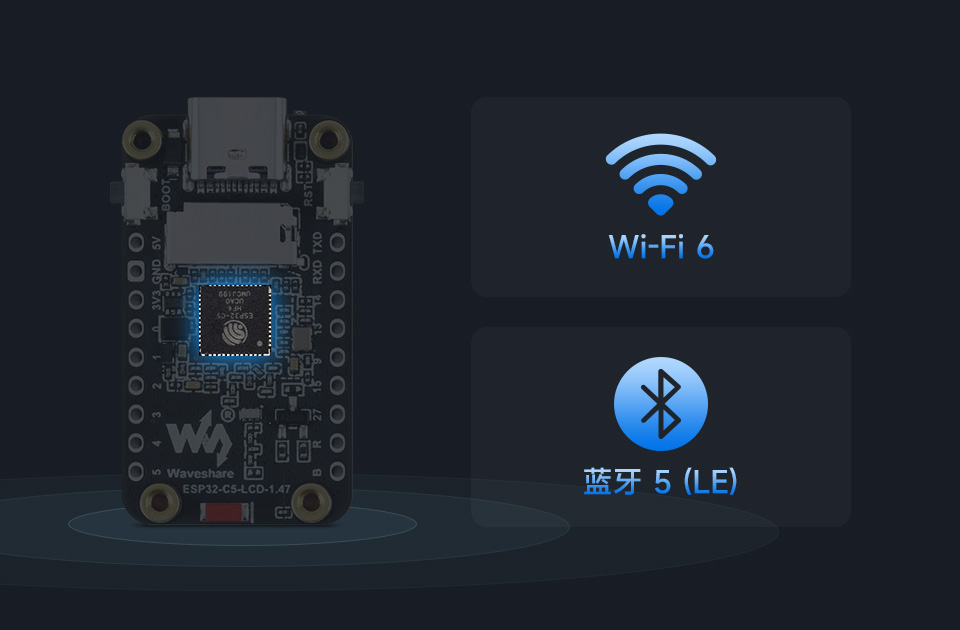

支持 Wi-Fi 6 和 BLE 5

支持 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread 1.4)，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

应用场景

ESP32-S3 4英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

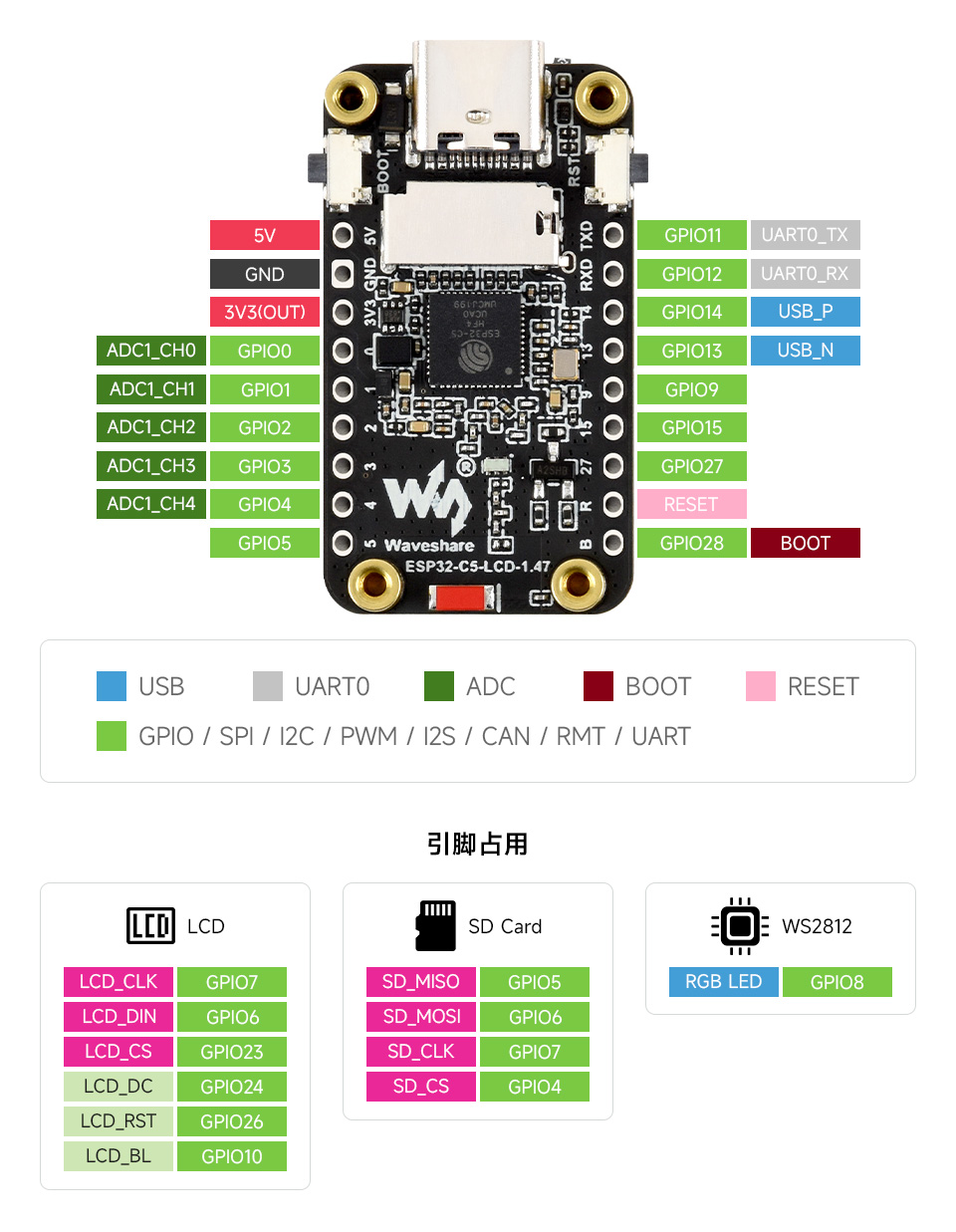

支持扩展多种外设

可通过 GPIO 排针接入更多扩展设备

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

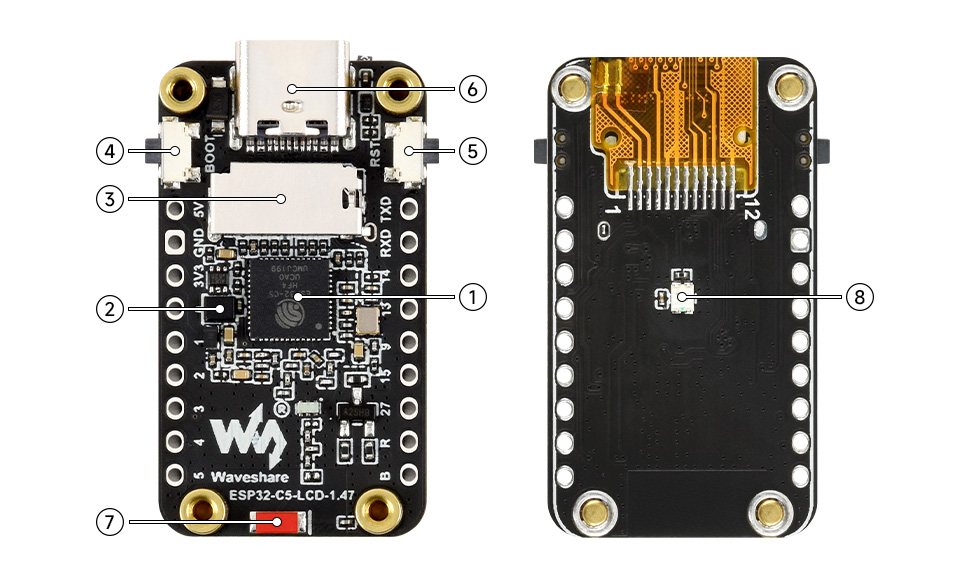

资源简介

ESP32-C5FH4
MP1605GTF
降压 DC-DC，电流 1A (Max)
Micro SD 卡座
BOOT 按键

RESET 按键
USB-C 接口
贴片陶瓷天线
WS2812 RGB LED

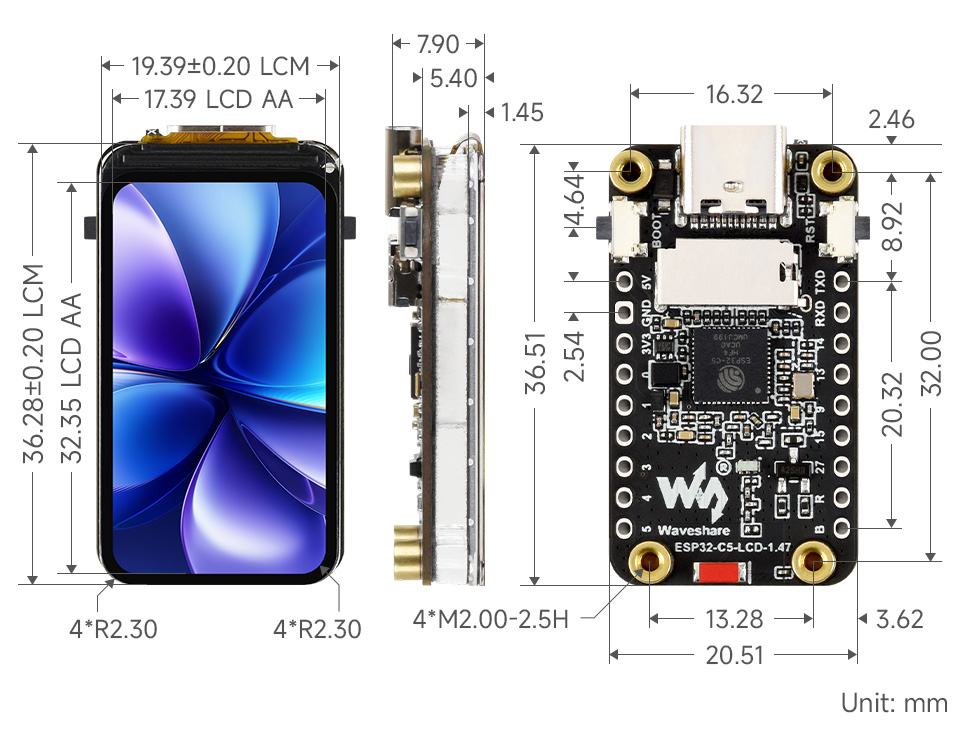

产品尺寸

ESP32 显示屏选型表

产品型号	核心配置			显示屏				板载资源						引出接口
产品型号	CPU	PSRAM	Flash	分辨率	接口	显示	触摸	IMU	RTC	SD	喇叭	麦克风	电池接口	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-C6-Touch-AMOLED-2.16	ESP32-C6	-	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.16	ESP32-S3R8	8MB	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.06	ESP32-S3R8	8MB	32MB	410 × 502	QSPI	CO5300	FT3168							I2C，UART， USB 触点
ESP32-C6-Touch-AMOLED-2.06	ESP32-C6	-	16MB	410 × 502	QSPI	CO5300	FT3168			-				I2C，UART， USB 触点
ESP32-S3-Touch-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	FT3168		-		-	-		40PIN排针接口
ESP32-S3-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	无		-		-	-		40PIN排针接口
ESP32-C6-Touch-AMOLED-1.8	ESP32-C6	/	16MB	368 × 448	QSPI	SH8601	FT3168 / FT6146							I2C，UART，USB 触点
ESP32-S3-Touch-AMOLED-1.8	ESP32-S3R8	8MB	16MB	368 × 448	QSPI	SH8601	FT3168 / FT6146							I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75C	ESP32-S3R8	8MB	32MB	466 × 466	QSPI	CO5300	CST9217		-	-				I2C，UART，USB， GPIO焊盘
ESP32-C6-Touch-AMOLED-1.64	ESP32-C6	-	16MB	280 × 456	QSPI	CO5300	FT6146		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	ESP32-S3R8	8MB	16MB	280 × 456	QSPI	CO5300	FT3168		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-C6-Touch-AMOLED-1.43-B	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-S3-Touch-AMOLED-1.43	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART， USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART，USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43C	ESP32-S3	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				I2C，UART，USB 触点
ESP32-C6-Touch-AMOLED-1.32	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
ESP32-S3-Touch-AMOLED-1.32	ESP32-S3-PICO-1-N8R8	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
LCD 屏
ESP32-Touch-LCD-3.5	ESP32-D0WDR2-V3	2MB	16MB	320 × 480	SPI	ST7796	FT6336	-						32PIN接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5-C	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B-C	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.49	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-Touch-LCD-3.49B	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16	ESP32-S3R8	8MB	16MB	320 × 820	RGB	ST7701	-				-	-		I2C，UART，USB
ESP32-S3-Touch-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	CST3530					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	无					-		I2C，UART SH1.0 12PIN接口
ESP32-C5-Touch-LCD-2.8	ESP32-C5HR8	8MB	32MB	240 × 320	SPI	ST7789	CST3530							I2C，UART SH1.0 12PIN接口
ESP32-C6-Touch-LCD-2.8	ESP32-C6	-	16MB	240 × 320	SPI	ST7789	CST3530							I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	RGB	ST7701	GT911				-	-		20PIN排针接口
ESP32-S3-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	SPI	ST7701	无				-	-		20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	GT911				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	无				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	CST816		-		-	-		28PIN排针摄像头接口
ESP32-S3-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	无		-		-	-		28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85B	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816S							UART, GPIO
ESP32-S3-Touch-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816							I2C，UART GPIO触点
ESP32-S3-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	无							I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.83	ESP32-S3R8	8MB	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB 触点
ESP32-C6-Touch-LCD-1.83	ESP32-C6	-	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB 触点
ESP32-C6-Touch-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	CST816T			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-C6-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	无			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-S3-Touch-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	CST816			-	-	-		I2C，UART GPIO触点
ESP32-S3-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	无			-	-	-		SH1.0 12PIN接口
ESP32-C6-LCD-1.54	ESP32-C6		16MB	240 × 240	SPI	ST7789	无		-					I2C，UART触点
ESP32-C6-Touch-LCD-1.54	ESP32-C6		16MB	240 × 240	SPI	ST7789	CST816		-					I2C，UART触点
ESP32-S3-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	无		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	CST816		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-		22PIN排针接口
ESP32-S3-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-LCD-1.47B	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无		-		-	-		18PIN排针接口
ESP32-C6-Touch-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	JD9853	AXS5106L		-		-	-		22PIN排针接口
ESP32-C6-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-C5-LCD-1.47	ESP32-C5FH4	-	4MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-C3-LCD-1.47	ESP32-C3FH4	-	4MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-Touch-LCD-1.46	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-C6-LCD-1.3	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-		-	-	-	2.54mm 12PIN排针接口
ESP32-C6-LCD-1.3-M	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-		-	-	-	2.54mm 12PIN排针接口
ESP32-S3-LCD-1.3	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-B	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-C	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-Touch-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	CST816		-	-	-	-		SH1.0 12PIN接口
ESP32-S3-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	无		-	-	-	-		2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	ESP32-C3FH4	-	4MB	160 × 160	SPI	GC9D01	无	-	-	-	-	-		12PIN焊盘
ESP32-S3-LCD-0.85	ESP32-S3	8MB	8MB	128 × 128	SPI	GC9107	无	-	-					I2C，UART触点
ESP32-C6-LCD-0.85	ESP32-C6	-	8MB	128 × 128	SPI	ST7735	无	-	-					I2C，UART触点
ESP32-C6-GEEK	ESP32-C6	-	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
ESP32-S3-GEEK	ESP32-S3R2	2MB	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
