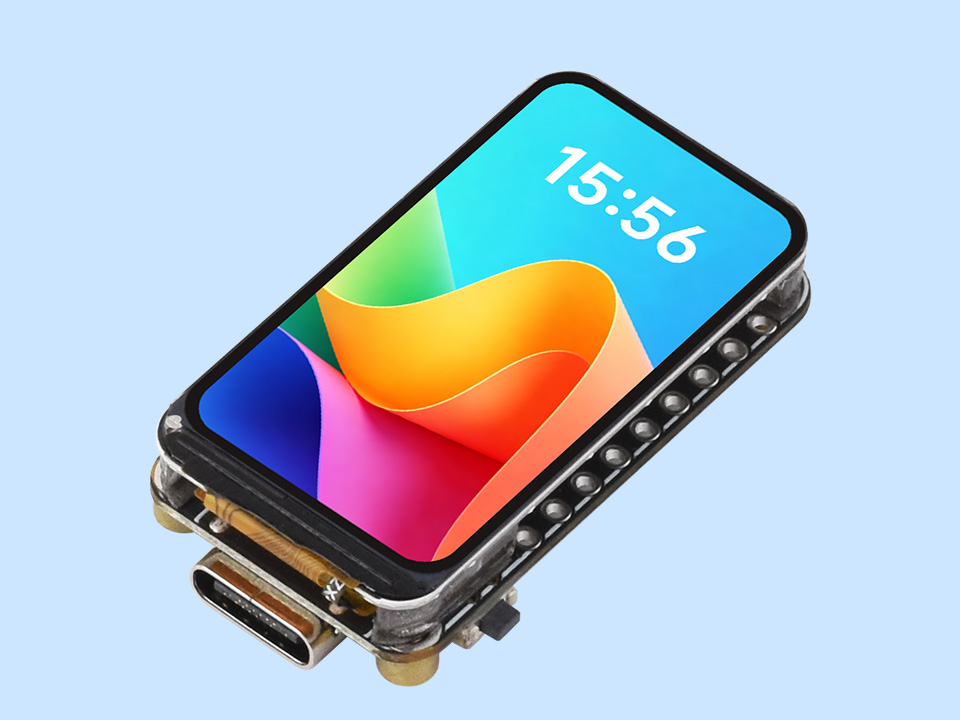

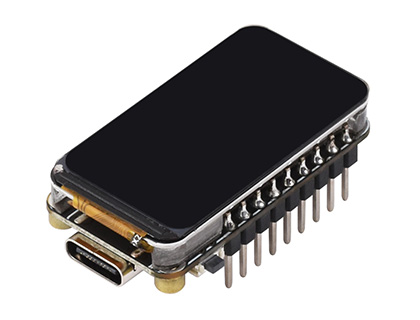

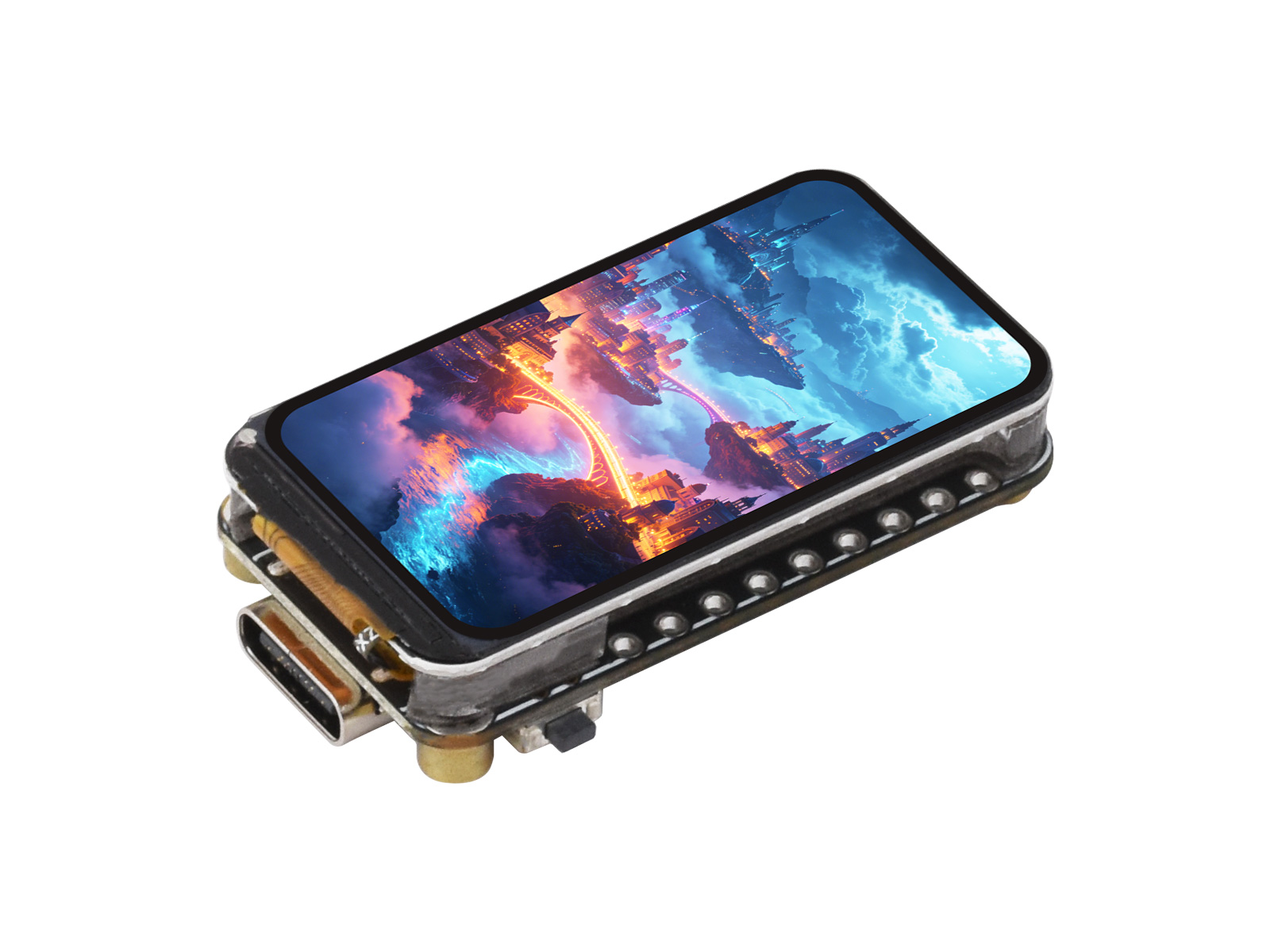

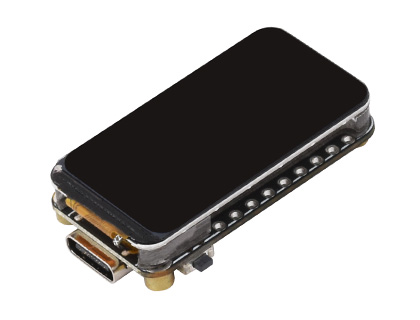

ESP32-C3
1.47 英寸 LCD 屏开发板
集成 Micro SD 卡槽、六轴传感器和常用外设接口
版本选择
ESP32-C3-LCD-1.47
未焊接排针版
ESP32-C3-LCD-1.47-M
加焊黑色排针版

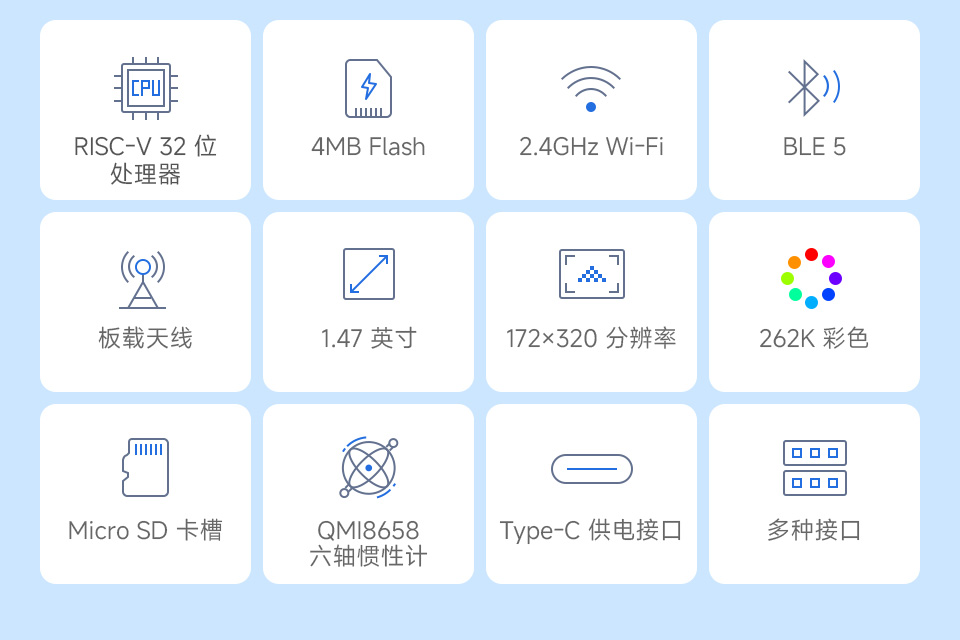

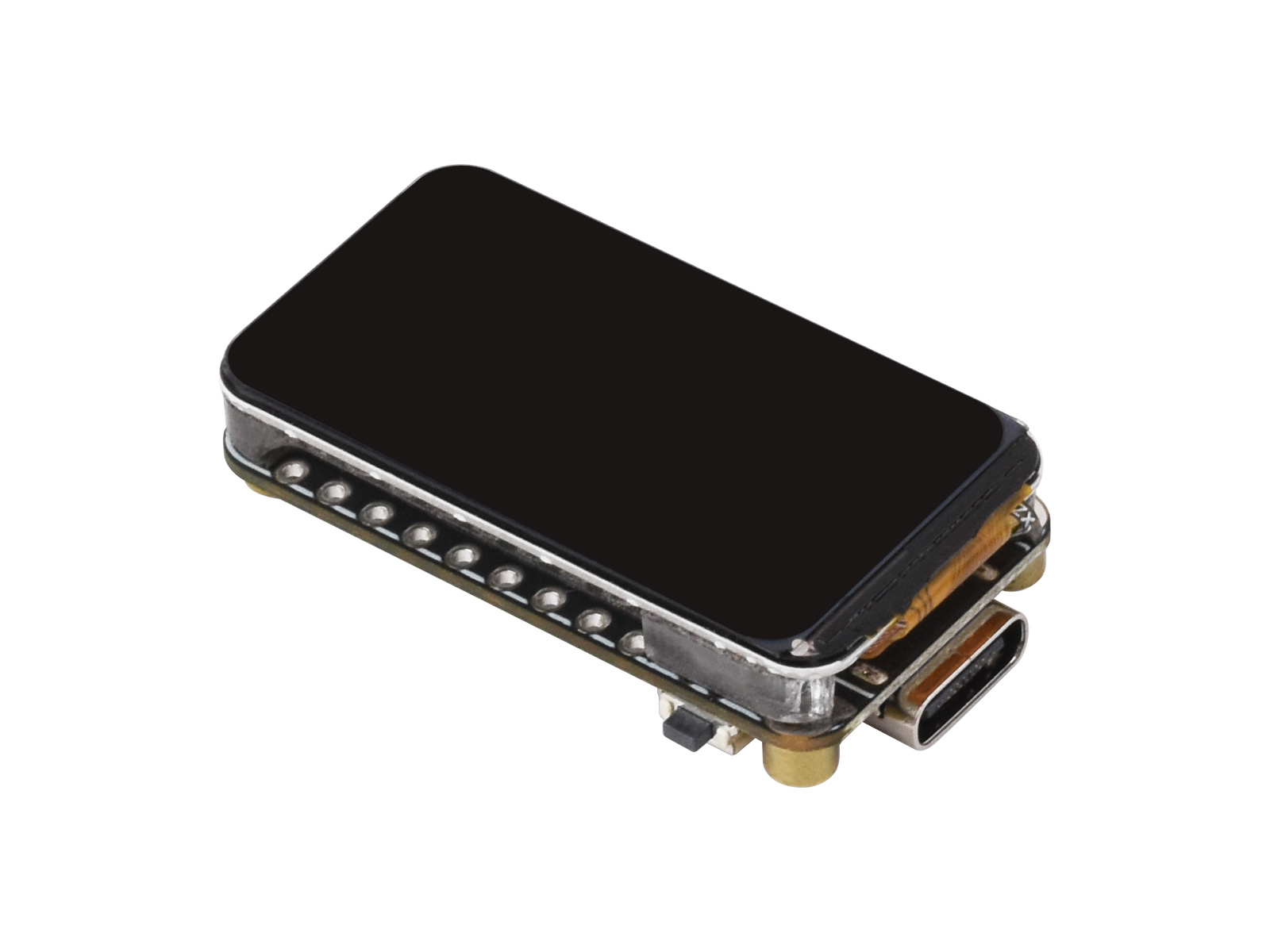

产品特性

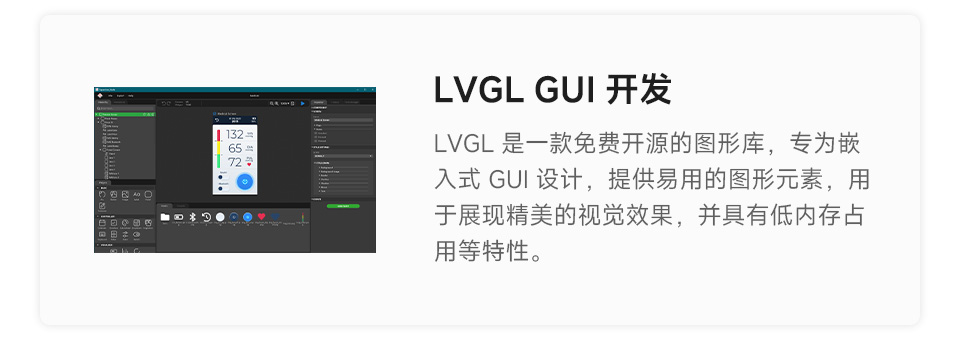

本产品是一款支持 2.4GHz Wi-Fi 与蓝牙 BLE 5 的微控制器开发板，集成大容量 Flash 与 1.47 英寸 LCD 显示屏，可流畅运行 LVGL 等 GUI 界面程序。结合丰富的外设接口，能够快速实现人机交互、物联网终端、智能显示等基于 ESP32-C3 的应用开发。
主要功能特性有：
- 采用 ESP32-C3FH4 主控芯片，搭载 RISC-V 32 位单核低功耗 SoC，主频最高可达 160MHz
- 支持 2.4GHz Wi-Fi（802.11 b/g/n）与蓝牙 BLE 5 无线通信
- 内置 400KB SRAM 和 384KB ROM，叠封 4MB Flash
- 板载陶瓷天线，便于集成到用户自定义底板或嵌入式设备中
- 集成 USB 全速串口控制器，方便程序下载与调试

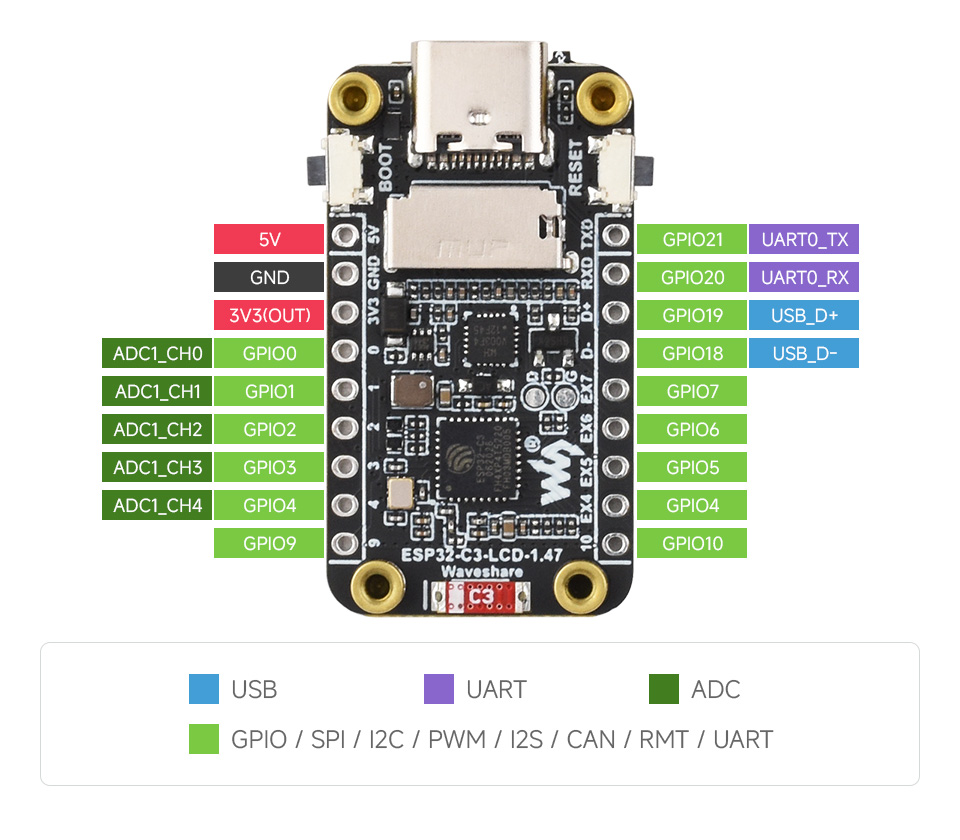

- 引出 15 路 GPIO，可灵活扩展多种外设功能
- 提供丰富外设资源，包括 3 × SPI、1 × I2C、2 × UART、1 × I2S、2 × ADC 等接口
高性价比无线 SoC，具备
低功耗与高安全性
搭载 RISC-V 32 位单核处理器，主频高达 160MHz，
并且具有安全的加密机制和耐高温的特性

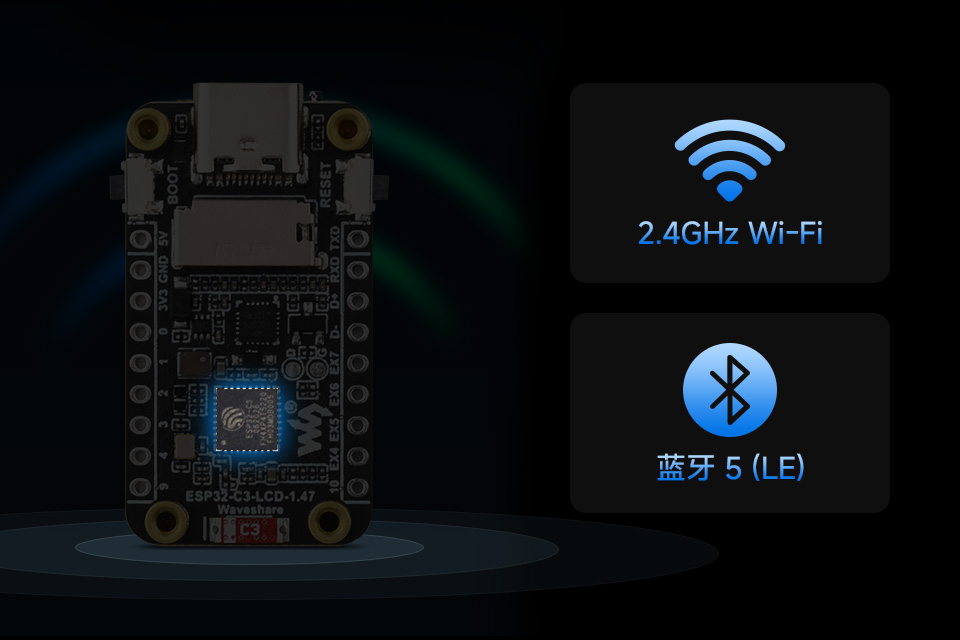

支持 Wi-Fi 和 BLE 5
ESP32-C3 集成 2.4GHz Wi-Fi 和支持长距离的蓝牙 5 (LE)，
它还支持蓝牙 Mesh 协议和乐鑫 Wi-Fi Mesh，在较高的工作温度下仍能保持卓越的射频性能
应用场景
支持扩展多种外设
可通过 GPIO 排针接入更多扩展设备

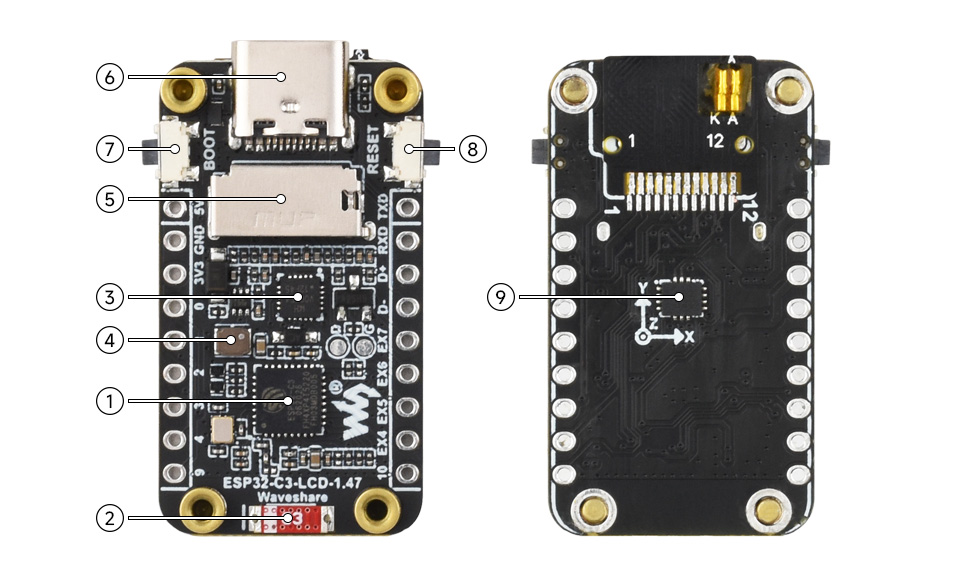

资源简介
-
ESP32-C3FH4
RISC-V 32 位单核处理器的低功耗 SoC，主频高达 160MHz
- 板载天线
-
CH32V003F4U6 扩展 IO
配合主控实现外设控制和提供外扩引脚
-
MP1605GTF-Z
DC-DC 电源芯片
- SD 卡槽
-
Type-C 接口
提供供电和程序烧录调试功能
- BOOT 按键
- RESET 按键
-
QMI8658
六轴陀螺加速度计

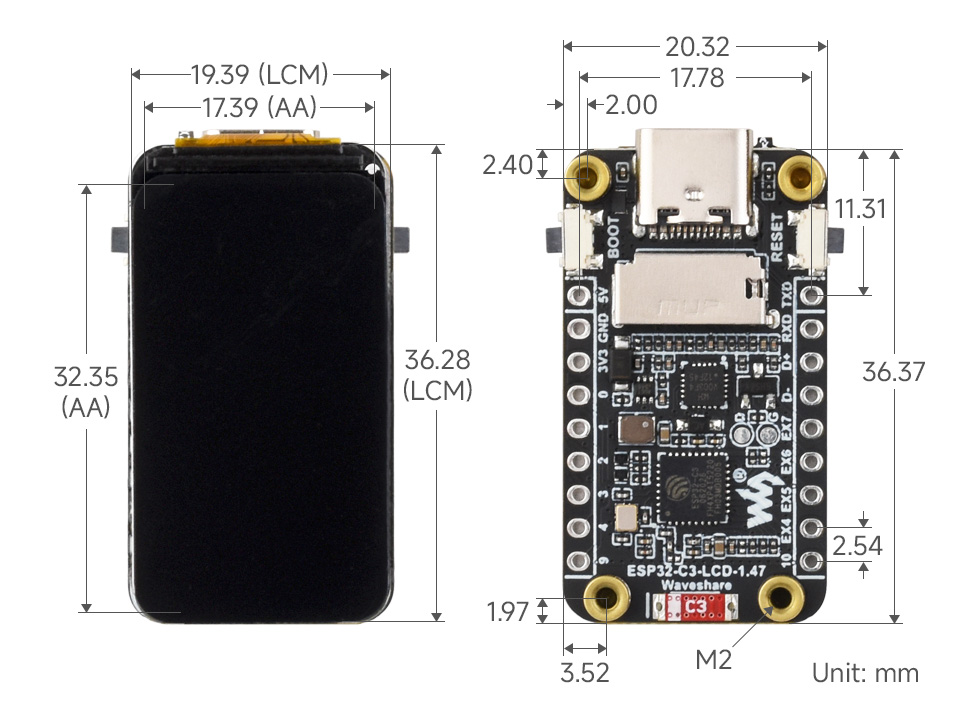

产品尺寸
ESP32 显示屏选型表
| 产品型号 | 核心配置 | 显示屏 | 板载资源 | 引出接口 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CPU | PSRAM | Flash | 分辨率 | 接口 | 显示 | 触摸 | IMU | RTC | SD | 喇叭 | 麦克风 | 电池接口 | ||
| AMOLED 屏 | ||||||||||||||
ESP32-S3-Touch-AMOLED-2.41 |
ESP32-S3R8 | 8MB | 16MB | 600 × 450 | QSPI | RM690B0 | FT6336 | - | - | I2C，UART， USB，34PIN接口 |
||||
ESP32-S3-Touch-AMOLED-2.41-B |
ESP32-S3R8 | 8MB | 16MB | 600 × 450 | QSPI | RM690B0 | FT6336 | - | - | I2C，UART， USB，34PIN接口 |
||||
ESP32-C6-Touch-AMOLED-2.16 |
ESP32-C6 | - | 16MB | 480 × 480 | QSPI | CO5300 | CST9220 | I2C，UART， USB，GPIO焊盘 |
||||||
ESP32-S3-Touch-AMOLED-2.16 |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | QSPI | CO5300 | CST9220 | I2C，UART， USB，GPIO焊盘 |
||||||
ESP32-S3-Touch-AMOLED-2.06 |
ESP32-S3R8 | 8MB | 32MB | 410 × 502 | QSPI | CO5300 | FT3168 | I2C，UART， USB 触点 |
||||||
ESP32-C6-Touch-AMOLED-2.06 |
ESP32-C6 | - | 16MB | 410 × 502 | QSPI | CO5300 | FT3168 | - | I2C，UART， USB 触点 |
|||||
ESP32-S3-Touch-AMOLED-1.91 |
ESP32-S3R8 | 8MB | 16MB | 240 × 536 | QSPI | RM67162 | FT3168 | - | - | - | 40PIN排针接口 | |||
ESP32-S3-AMOLED-1.91 |
ESP32-S3R8 | 8MB | 16MB | 240 × 536 | QSPI | RM67162 | 无 | - | - | - | 40PIN排针接口 | |||
ESP32-C6-Touch-AMOLED-1.8 |
ESP32-C6 | / | 16MB | 368 × 448 | QSPI | SH8601 | FT3168 / FT6146 | I2C，UART，USB 触点 | ||||||
ESP32-S3-Touch-AMOLED-1.8 |
ESP32-S3R8 | 8MB | 16MB | 368 × 448 | QSPI | SH8601 | FT3168 / FT6146 | I2C，UART GPIO触点 |
||||||
ESP32-S3-Touch-AMOLED-1.75 |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | CO5300 | CST9217 | I2C，UART，USB， 8PIN排座接口 (间距2.54mm) |
||||||
ESP32-S3-Touch-AMOLED-1.75-B |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | CO5300 | CST9217 | I2C，UART，USB， 8PIN排座接口 (间距2.54mm) |
||||||
ESP32-S3-Touch-AMOLED-1.75C |
ESP32-S3R8 | 8MB | 32MB | 466 × 466 | QSPI | CO5300 | CST9217 | - | - | I2C，UART，USB， GPIO焊盘 | ||||
ESP32-C6-Touch-AMOLED-1.64 |
ESP32-C6 | - | 16MB | 280 × 456 | QSPI | CO5300 | FT6146 | - | - | - | 22PIN排针接口 (间距2.54mm) |
|||
ESP32-S3-Touch-AMOLED-1.64 |
ESP32-S3R8 | 8MB | 16MB | 280 × 456 | QSPI | CO5300 | FT3168 | - | - | - | 22PIN排针接口 (间距2.54mm) |
|||
ESP32-C6-Touch-AMOLED-1.43 |
ESP32-C6 | - | 16MB | 466 × 466 | QSPI | CO5300 | FT6146 | UART，I2C， 16PIN排母接口 （间距 2.54mm） |
||||||
ESP32-C6-Touch-AMOLED-1.43-B |
ESP32-C6 | - | 16MB | 466 × 466 | QSPI | CO5300 | FT6146 | UART，I2C， 16PIN排母接口 （间距 2.54mm） |
||||||
ESP32-S3-Touch-AMOLED-1.43 |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | SH8601/ CO5300 |
FT3168/ FT6146 |
- | - | I2C，UART， USB，28PIN接口 |
||||
ESP32-S3-Touch-AMOLED-1.43-B |
ESP32-S3R8 | 8MB | 16MB | 466 × 466 | QSPI | SH8601/ CO5300 |
FT3168/ FT6146 |
- | - | I2C，UART，USB， 28PIN接口 |
||||
ESP32-S3-Touch-AMOLED-1.43C |
ESP32-S3 | 8MB | 8MB | 466 × 466 | QSPI | CO5300 | CST820 | - | - | - | I2C，UART，USB 触点 | |||
ESP32-C6-Touch-AMOLED-1.32 |
ESP32-C6 | - | 16MB | 466 × 466 | QSPI | CO5300 | CST820 | - | - | - | SH1.0 12PIN 排母接口 |
|||
ESP32-S3-Touch-AMOLED-1.32 |
ESP32-S3-PICO-1-N8R8 | 8MB | 8MB | 466 × 466 | QSPI | CO5300 | CST820 | - | - | - | SH1.0 12PIN 排母接口 |
|||
| LCD 屏 | ||||||||||||||
ESP32-Touch-LCD-3.5 |
ESP32-D0WDR2-V3 | 2MB | 16MB | 320 × 480 | SPI | ST7796 | FT6336 | - | 32PIN接口 | |||||
ESP32-S3-Touch-LCD-3.5 |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | SPI | ST7796 | FT6336 | 32PIN接口 摄像头接口 |
||||||
ESP32-S3-Touch-LCD-3.5-C |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | SPI | ST7796 | FT6336 | 32PIN接口 摄像头接口 |
||||||
ESP32-S3-Touch-LCD-3.5B |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | QSPI | AXS15231B | AXS15231B | 32PIN接口 摄像头接口 |
||||||
ESP32-S3-Touch-LCD-3.5B-C |
ESP32-S3R8 | 8MB | 16MB | 320 × 480 | QSPI | AXS15231B | AXS15231B | 32PIN接口 摄像头接口 |
||||||
ESP32-S3-Touch-LCD-3.49 |
ESP32-S3R8 | 8MB | 16MB | 172 × 640 | QSPI | AXS15231B | AXS15231B | 22PIN 2.54mm 间距焊盘接口 | ||||||
ESP32-S3-Touch-LCD-3.49B |
ESP32-S3R8 | 8MB | 16MB | 172 × 640 | QSPI | AXS15231B | AXS15231B | 22PIN 2.54mm 间距焊盘接口 | ||||||
ESP32-S3-LCD-3.16 |
ESP32-S3R8 | 8MB | 16MB | 320 × 820 | RGB | ST7701 | - | - | - | I2C，UART，USB | ||||
ESP32-S3-Touch-LCD-2.8 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789 | CST328 | - | I2C，UART SH1.0 12PIN接口 |
|||||
ESP32-S3-LCD-2.8 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789 | 无 | - | I2C，UART SH1.0 12PIN接口 |
|||||
ESP32-S3-Touch-LCD-2.8B |
ESP32-S3R8 | 8MB | 16MB | 480 × 640 | RGB | ST7701 | GT911 | - | - | 20PIN排针接口 | ||||
ESP32-S3-LCD-2.8B |
ESP32-S3R8 | 8MB | 16MB | 480 × 640 | SPI | ST7701 | 无 | - | - | 20PIN排针接口 | ||||
ESP32-S3-Touch-LCD-2.8C |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | GT911 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-LCD-2.8C |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | 无 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-Touch-LCD-2.1 |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | CST820 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-Touch-LCD-2.1B |
ESP32-S3R8 | 8MB | 16MB | 480 × 480 | RGB | ST7701 | CST820 | - | - | I2C，UART SH1.0 12PIN接口 |
||||
ESP32-S3-Touch-LCD-2 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789T3 | CST816 | - | - | - | 28PIN排针 摄像头接口 |
|||
ESP32-S3-LCD-2 |
ESP32-S3R8 | 8MB | 16MB | 240 × 320 | SPI | ST7789T3 | 无 | - | - | - | 28PIN排针 摄像头接口 |
|||
ESP32-S3-Touch-LCD-1.9 |
ESP32-S3R8 | 8MB | 16MB | 170 × 320 | SPI | ST7789 | CST816 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-S3-LCD-1.9 |
ESP32-S3R8 | 8MB | 16MB | 170 × 320 | SPI | ST7789 | 无 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-C6-Touch-LCD-1.9 |
ESP32-C6FH8 | - | 8MB | 170 × 320 | SPI | ST7789 | CST816 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-C6-LCD-1.9 |
ESP32-C6FH8 | - | 8MB | 170 × 320 | SPI | ST7789 | 无 | - | - | - | 40PIN排针 接口 (兼容Pico) |
|||
ESP32-S3-Touch-LCD-1.85C |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART 2×14PIN 排母接口 (1.27mm间距) |
|||||
ESP32-S3-Touch-LCD-1.85C-BOX |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART 2×14PIN 排母接口 (1.27mm间距) |
|||||
ESP32-S3-Touch-LCD-1.85B |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | CST816S | I2C， UART， USB 焊盘 |
||||||
ESP32-S3-Touch-LCD-1.85 |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | CST816 | I2C，UART GPIO触点 |
||||||
ESP32-S3-LCD-1.85 |
ESP32-S3R8 | 8MB | 16MB | 360 × 360 | QSPI | ST77916 | 无 | I2C，UART GPIO触点 |
||||||
ESP32-S3-Touch-LCD-1.83 |
ESP32-S3R8 | 8MB | 16MB | 240 × 284 | SPI | ST7789P | CST816D | I2C，UART， USB 触点 |
||||||
ESP32-C6-Touch-LCD-1.83 |
ESP32-C6 | - | 16MB | 240 × 284 | SPI | ST7789P | CST816D | I2C，UART， USB 触点 |
||||||
ESP32-C6-Touch-LCD-1.69 |
ESP32-C6 | - | 16MB | 240 × 280 | SPI | ST7789V2 | CST816T | - | 引出接口 USB，I2C，UART， GPIO触点 |
|||||
ESP32-C6-LCD-1.69 |
ESP32-C6 | - | 16MB | 240 × 280 | SPI | ST7789V2 | 无 | - | 引出接口 USB，I2C，UART， GPIO触点 |
|||||
ESP32-S3-Touch-LCD-1.69 |
ESP32-S3R8 | 8MB | 16MB | 240 × 280 | SPI | ST7789 | CST816 | - | - | - | I2C，UART GPIO触点 |
|||
ESP32-S3-LCD-1.69 |
ESP32-S3R8 | 8MB | 16MB | 240 × 280 | SPI | ST7789 | 无 | - | - | - | SH1.0 12PIN接口 | |||
ESP32-S3-LCD-1.54 |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | 无 | - | I2C，UART触点 | |||||
ESP32-S3-Touch-LCD-1.54 |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | CST816 | - | I2C，UART触点 | |||||
ESP32-S3-Touch-LCD-1.47 |
ESP32-S3R8 | 8MB | 16MB | 172 × 320 | SPI | JD9853 | AXS5106L | - | - | - | - | 22PIN排针接口 | ||
ESP32-S3-LCD-1.47 |
ESP32-S3R8 | 8MB | 16MB | 172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | 18PIN排针接口 | |
ESP32-S3-LCD-1.47B |
ESP32-S3R8 | 8MB | 16MB | 172 × 320 | SPI | ST7789 | 无 | - | - | - | 18PIN排针接口 | |||
ESP32-C6-Touch-LCD-1.47 |
ESP32-C6FH8 | - | 8MB | 172 × 320 | SPI | JD9853 | AXS5106L | - | - | - | 22PIN排针接口 | |||
ESP32-C6-LCD-1.47 |
ESP32-C6FH8 | - | 8MB | 172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | 18PIN排针接口 | |
ESP32-C3-LCD-1.47 |
ESP32-C3FH4 | - | 4MB | 172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | 18PIN排针接口 | |
ESP32-S3-Touch-LCD-1.46B |
ESP32-S3R8 | 8MB | 16MB | 412 × 412 | QSPI | SPD2010 | SPD2010 | 20PIN排针接口 | ||||||
ESP32-S3-Touch-LCD-1.46 |
ESP32-S3R8 | 8MB | 16MB | 412 × 412 | QSPI | SPD2010 | SPD2010 | 20PIN排针接口 | ||||||
ESP32-C6-LCD-1.3 |
ESP32-C6FH4 | 4MB | 240 × 240 | SPI | ST7789 | - | - | - | - | - | - | 2.54mm 12PIN排针接口 | ||
ESP32-C6-LCD-1.3-M |
ESP32-C6FH4 | 4MB | 240 × 240 | SPI | ST7789 | - | - | - | - | - | - | 2.54mm 12PIN排针接口 | ||
ESP32-S3-LCD-1.3 |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | - | - | - | - | 2.54mm 16PIN排针接口 | |||
ESP32-S3-LCD-1.3-B |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | - | - | - | - | 2.54mm 16PIN排针接口 | |||
ESP32-S3-LCD-1.3-C |
ESP32-S3R8 | 8MB | 16MB | 240 × 240 | SPI | ST7789 | - | - | - | - | 2.54mm 16PIN排针接口 | |||
ESP32-S3-Touch-LCD-1.28 |
ESP32-S3R2 | 2MB | 16MB | 240 × 240 | SPI | GC9A01A | CST816 | - | - | - | - | SH1.0 12PIN接口 | ||
ESP32-S3-LCD-1.28 |
ESP32-S3R2 | 2MB | 16MB | 240 × 240 | SPI | GC9A01A | 无 | - | - | - | - | 2 × 20PIN 排母接口 (1.27mm 间距) |
||
ESP32-C3-LCD-0.71 |
ESP32-C3FH4 | - | 4MB | 160 × 160 | SPI | GC9D01 | 无 | - | - | - | - | - | 12PIN焊盘 | |
ESP32-S3-LCD-0.85 |
ESP32-S3 | 8MB | 8MB | 128 × 128 | SPI | GC9107 | 无 | - | - | I2C，UART触点 | ||||
ESP32-C6-LCD-0.85 |
ESP32-C6 | - | 8MB | 128 × 128 | SPI | ST7735 | 无 | - | - | I2C，UART触点 | ||||
ESP32-C6-GEEK |
ESP32-C6 | - | 16MB | 240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | I2C，UART，GPIO | |
ESP32-S3-GEEK |
ESP32-S3R2 | 2MB | 16MB | 240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | I2C，UART，GPIO | |
