ALTERA PLD EP1C3

EP1C3

芯片信息

型号 封装 在线定购
EP1C3T100C8N（查看） TQFP100
EP1C3T100I7N（查看） TQFP100
EP1C3T144C8N（查看） TQFP144
EP1C3T144I7N（查看） TQFP144

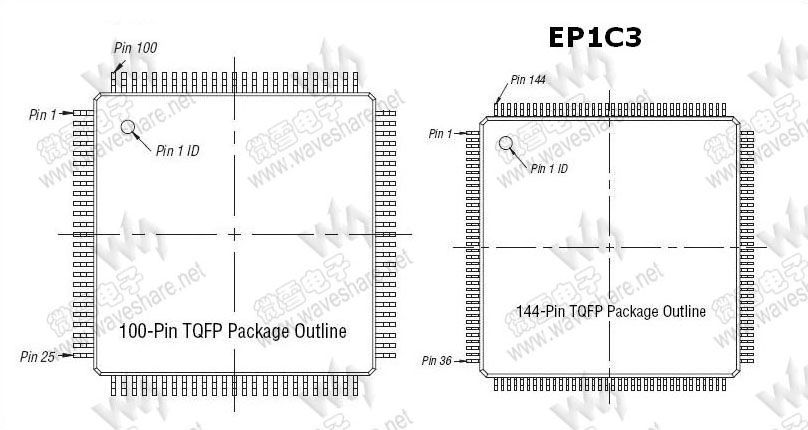

引脚布局

（点击图片看大图）
技术资料—— EP1C3 PDF技术资料

EP1C3资料


EP1C3基本参数（与同系列其它型号相比）：

型号 逻辑元 M4K 内存模块
(128 × 36 bits)		 锁相环 工作电压
EP1C3 2,910 13 1 1.4V～3.6V
EP1C4 4,000 17 2 1.4V～3.6V
EP1C6 5,980 20 2 1.4V～3.6V
EP1C12 12,060 52 2 1.4V～3.6V
EP1C20 20,060 64 2 1.4V～3.6V

EP1C3速度（与同系列其它型号相比）：

型号 速度等级
-6 -7 -8
EP1C3 Y Y Y
EP1C4 Y Y Y
EP1C6 Y Y Y
EP1C12 Y Y Y
EP1C20 Y Y Y

EP1C3封装与可使用的引脚数（与同系列其它型号相比）：

型号 封装类型
TQFP100 TQFP144 PQFP240 FBGA256 FBGA324 FBGA400
EP1C3 65 104
EP1C4         249 301
EP1C6   98 185 185
EP1C12     173 185 249
EP1C20         233 301
