树莓派LTE Cat 6通信扩展板 双天线LTE-A多国家地区多频段全球GNSS定位

支持 LTE-A 和 UMTS/HSPA(+)、云平台通信，发短信
价格
原价
型号
EM06-E LTE Cat-6 HAT
SKU
21706
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

EM060K-GL 扩展板套件 EM06-E 扩展板套件
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

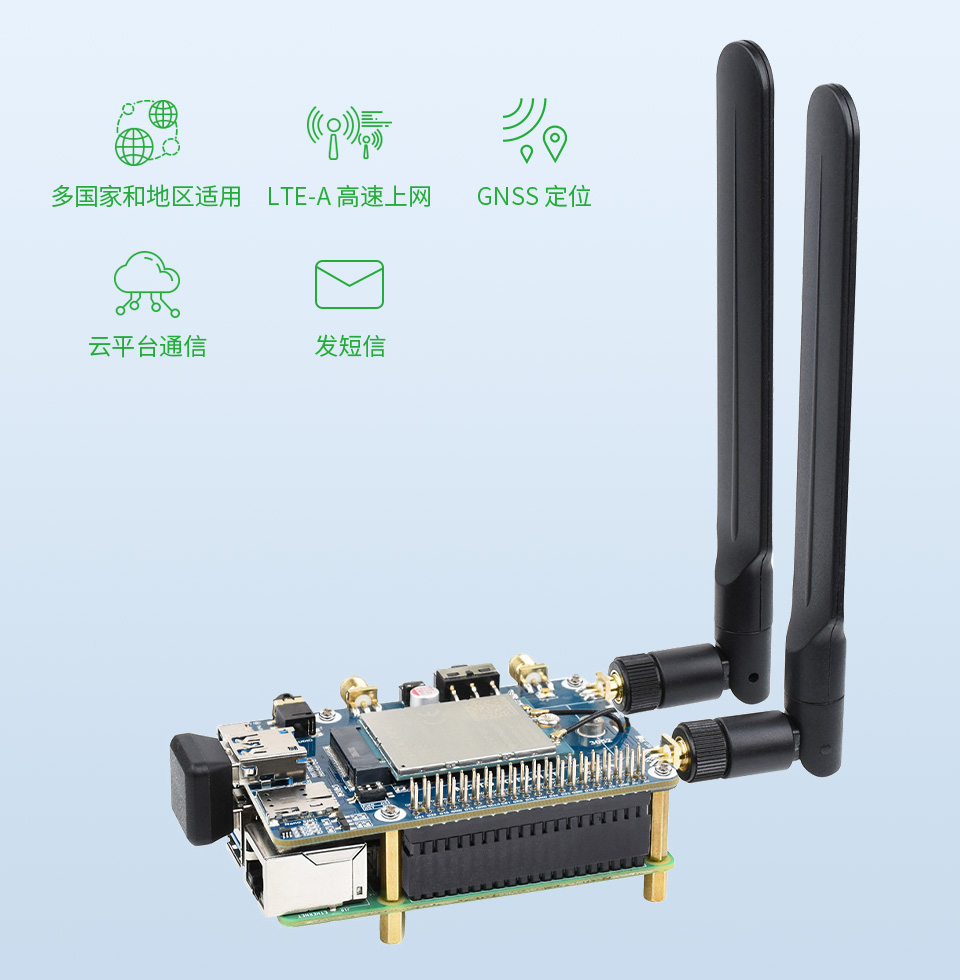

树莓派 LTE Cat 6 通信扩展板

支持 LTE-A 和 UMTS/HSPA(+) 多种网络制式

集成多星座高精度全球 GNSS 定位，云平台通信，LTE-A 上网

树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

图片仅供展示，本产品不含树莓派主板

一款集成 LTE Cat 6 通信和 GNSS 定位功能的树莓派扩展板、支持高达 300Mbps 下行和 50Mbps 上行速率，适用于欧洲、中东、非洲、亚太地区和巴西等多个区域和国家；可以接入到电脑、树莓派或 Jetson Nano 等主板上，轻松实现 LTE-A 高速上网，云平台通信，发短信，全球 GNSS 定位等功能。

产品特性

  • 集成多星座高精度定位 GNSS：GPS，GLONASS，BeiDou/Compass，Galileo，QZSS
  • 集成丰富的网络协议，支持多种驱动和软件功能，支持 Windows、Linux 和 Android 等操作系统
  • 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入电脑、树莓派或 Jetson Nano 主板进行高速 LTE-A 上网
  • 板载 M.2 B KEY 标准接口，可兼容 QUECTEL 和 SIMCOM M.2 封装大部分 4G/5G 模组
  • 板载 PWR 和 RST 控制引脚，可通过拨码开关使能，可外接 IO 口控制模组开关机和复位
  • 板载 USB Type-C 接口，可通过开关使能，可用于外加电源给模块单独供电，以便外接更多负载，供电稳定且灵活
  • 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
  • 预留有 4 路 SMA 转 IPEX 天线转换接口，天线安装方便，可灵活自定义更换 SMA 天线位置
  • 板载高效能的电源电路，可输出高达 3A 电流

EM06-E 模组参数

LTE Cat 6
区域/运营商 EMEA / APAC(不包括日本和 CMCC) / 巴西
模块尺寸 42.0 × 30.0 × 2.3 (mm)
温度范围
工作温度 -30°C ~ +70°C
扩展温度 -40°C ~ +85°C
频段信息
LTE-FDD B1, B3, B5, B7, B8, B20, B28, B32 (B32 仅支持接收)
LTE-TDD B38, B40, B41
2xCA B1+B1, B5, B8, B20, B28；
B3+B3, B5, B7, B8, B20, B28；
B7+B5, B7, B8, B20, B28；
B20+B32 (B32 仅用于辅助分量载波), B38+B38, B40+B40, B41+B41
WCDMA B1, B3, B5, B8
GNSS GPS/GLONASS/BeiDou (Compass)/Galileo/QZSS
数据传输
LTE-FDD 300 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 226 Mbps (DL) / 28 Mbps (UL)
DC-HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)

专为 IoT/M2M 应用而设计

支持 LTE-A 和 UMTS/HSPA(+) 多种网络制式
适用于欧洲、中东及非洲，亚太地区，巴西等多个区域和国家

树莓派 LTE Cat 6 通信扩展板 LTE-A 和 UMTS/HSPA(+)

多系统兼容，操作简单

支持 Windows / Linux / Android 等系统，只需插上 USB 接口，简单配置即可实现高速 LTE-A 联网

支持 Windows / Linux / Android 系统的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

设备连接演示

支持通过 USB 转接线接入 Windows 计算机，Jetson Nano 系列主控板上网，支持直接插入树莓派 4B/3B+ 和 CM4-IO-BASE-A/B 主板，配套有定制的 USB 转接头

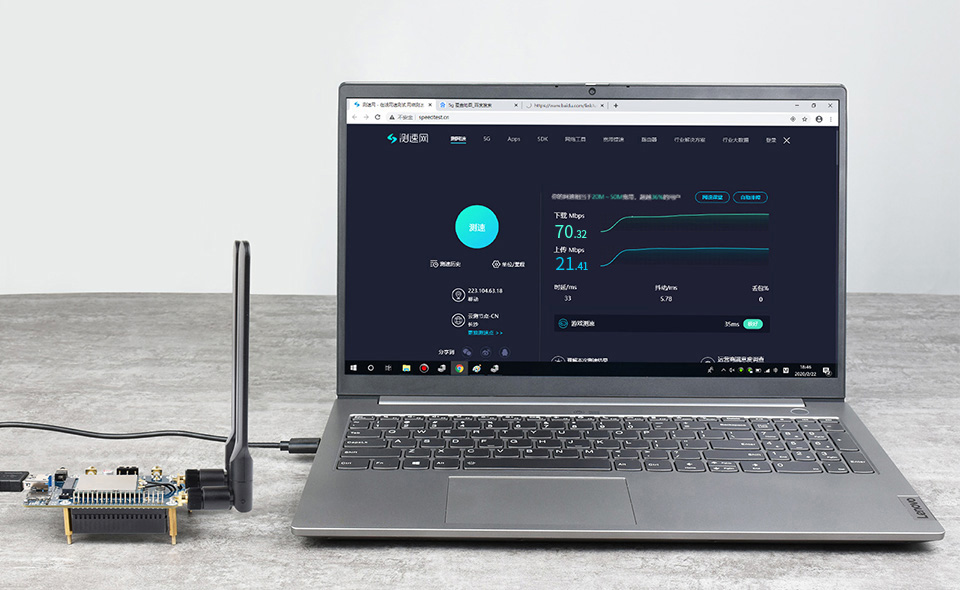

树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信连接演示
接入树莓派 4B的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

接入树莓派 4B

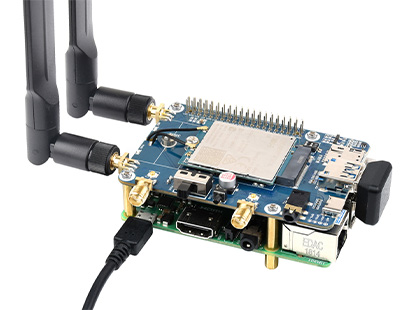

 接入树莓派 3B+的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

接入树莓派 3B+

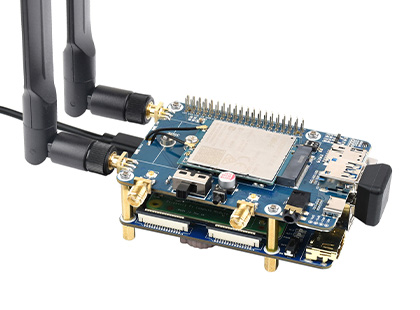

 接入 CM4 扩展板的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

接入 CM4 扩展板

支持 GNSS 定位

支持 GPS、GLONASS、 BeiDou/Compass、Galileo、QZSS 基站定位

支持云平台通信的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

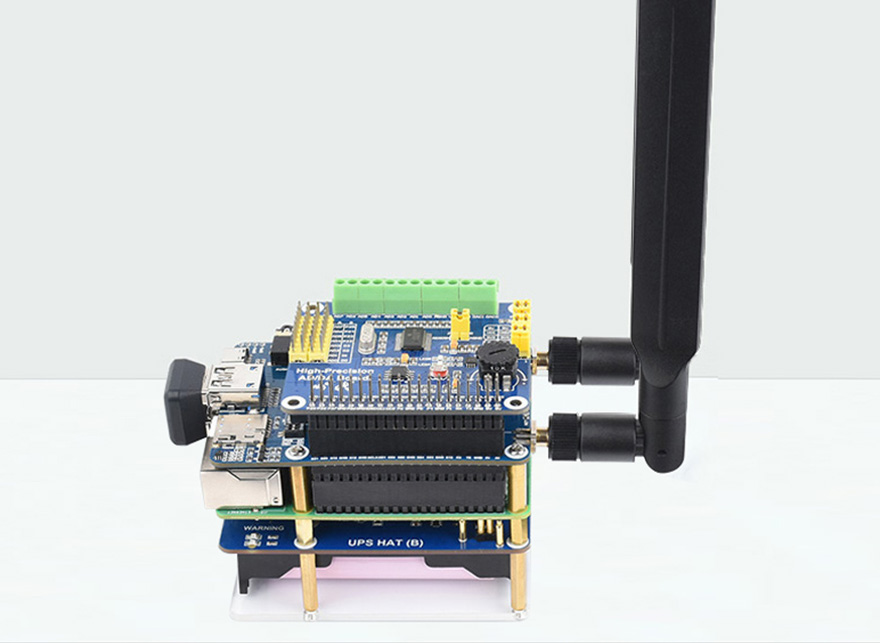

板载树莓派 40PIN GPIO 接口

可兼容 Raspberry Pi 系列主板和 Jetson Nano，支持堆叠外接扩展板

载树莓派 40PIN GPIO 接口的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

图片仅做展示，具体配置请参考配置清单

高转速散热风扇

同时给树莓派和 LTE-A 模组散热，散热效果好

树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信高转速散热风扇

M.2 B KEY 标准接口

可选配 EM06-E、EM06-J、EM06-A 系列模组

LTE Cat 6 EM06-E EM06-J EM06-A
区域/运营商 EMEA/APAC①/巴西 日本 北美/墨西哥
工作温度 -30 °C ~ +70 °C
扩展温度 -40 °C ~ +85 °C
模块尺寸 42.0 × 30.0 × 2.3 (mm)
供电电压 3.135V~4.4V，典型值 3.7V
功耗 50μA @关机
4.1mA @休眠，典型值
22.1mA @空闲
 47μA @关机
3.8mA @休眠，典型值
19.5mA @空闲		 50μA @关机
3.8mA @休眠，典型值
21.3mA @空闲
工作频段
LTE-FDD B1, B3, B5, B7, B8, B20, B28, B32② B1, B3, B8, B18, B19, B26, B28 B2, B4, B5, B7, B12, B13, B25, B26, B29②, B30, B66
LTE-TDD B38, B40, B41 B41 B41
2xCA B1+B1, B5, B8, B20, B28;
B3+B3, B5, B7, B8, B20, B28;
B7+B5, B7, B8, B20, B28;
B20+B32②; B38+B38; B40+B40; B41+B41		 B1+B1, B8, B18, B19, B26, B28;
B3+B3, B8, B18, B19, B26, B28;
B41+B41		 B2+B2, B5, B12, B13, B29②;
B4+B4, B5, B12, B13, B29②;
B7+B5, B7, B12, B26;
B25+B5, B12, B25, B26;
B30+B5, B12, B29②;
B66+B5, B12, B13, B29②, B66;
B41+B41
WCDMA B1, B3, B5, B8 B1, B3, B6, B8, B19 B2, B4, B5
GNSS GPS / GLONAS S/ BeiDou (Compass) / Galileo / QZSS（可选）
数据传输速率
LTE-FDD 300 Mbps (DL)；50 Mbps (UL)
LTE-TDD 226 Mbps (DL)；28 Mbps (UL)
DC-HSPA+ 42 Mbps (DL)；5.76 Mbps (UL)
WCDMA 384 kbps (DL)；384 kbps (UL)
说明 ① 不包括日本和 CMCC；
② LTE-FDD 中 B29 和 B32 仅支持接收，在 2×CA 中仅用于辅助分量载波；
本产品出货默认配套 EM06-E 模组，如须选配更换模组或者定制改动硬件，请联系销售

资源简介

树莓派 5G 通信扩展套件资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. 拨码开关

    使能开关机控制和复位引脚

  3. M.2 接口

    可兼容 SIMCom 和 QUECTEL M.2 封装大部分 4G/5G 模组

  4. SIM 卡座 1

    板载两路 SIM 卡槽，双卡单待

  5. USB3.1 接口

    向下兼容 USB 2.0，可用于接入各类主板

  6. USB Type-C 接口

    5V 3A 输入，供电稳定且灵活

  1. 音频接口

    SIM7600X / SIM8XXX 系列支持音频功能，RM5XX / EM06XX 系列暂不支持

  2. 天线接口

    板载四路天线

  3. 复位开关

    一键复位

  4. 电源切换开关

    方便控制模块的供电模式：
    设置为 USB，则模块通过 “5. USB3.1 接口” 提供供电；
    设置为 EXT PWR，则模块通过 “6. USB Type-C 接口” 外部电源提供供电

  5. 指示灯

    方便查看模块运行状态

树莓派 5G 通信扩展套件资源简介
  1. 散热风扇

    可同时给树莓派和 HAT 模块散热

  2. SIM 卡座 2

    可通过 AT 指令配置选用

  3. 模组设置开关

    A 丝印开关切到 ON，可用于 SIM7600X / A7906X / SIM7906X / SIM7912X 系列 4G M.2 模组；
    B 丝印开关切到 ON，可用于 SIM8202X / SIM8200EA / SIM8262X 系列 5G M.2 模块；
    C 丝印开关切到 ON，可用于 RM50X / RM520N-GL / EM06X 系列 5G / LTE-A M.2 模组

  1. USB 接口焊盘

    USB 2.0 接口焊盘

  2. NAU8810X 音频芯片

    适用于 SIMN7600X / SIM8XXX 系列模组，不支持 RM5XX 和 EM06XX 系列模组

  3. 散热风扇供电接口

    5V 散热风扇供电

应用示例

支持 M.2 B KEY 标准接口的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信
LTE-A 无线路由器

树莓派搭载 OpenWrt 系统，化身 LTE-A 无线路由器，手机连接树莓派 WiFi 热点，畅享 LTE-A 上网

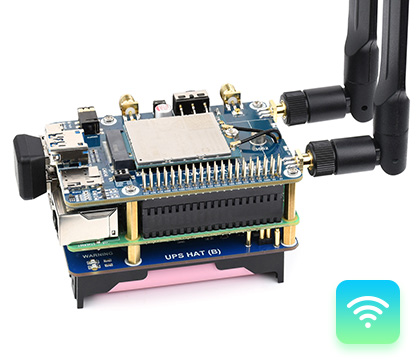

支持 M.2 B KEY 标准接口的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信
LTE-A 视频直播

树莓派加装摄像头和支架，通过 ffmpeg 视频流可直接推送到网页或直播平台进行实时直播

更多应用场景

树莓派 LTE Cat 6 通信扩展板应用场景

产品展示

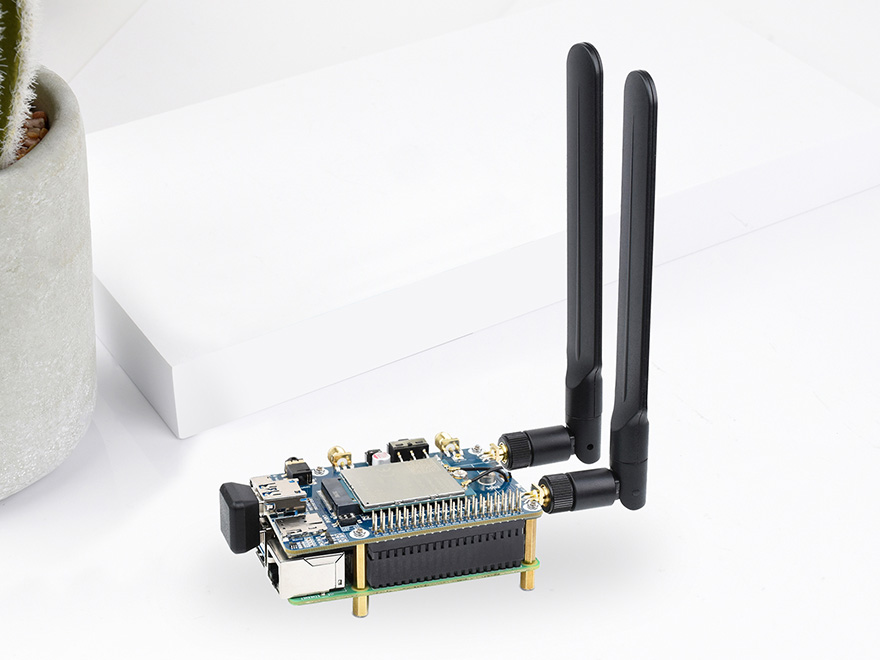

树莓派 LTE Cat 6 通信扩展板产品展示

产品尺寸

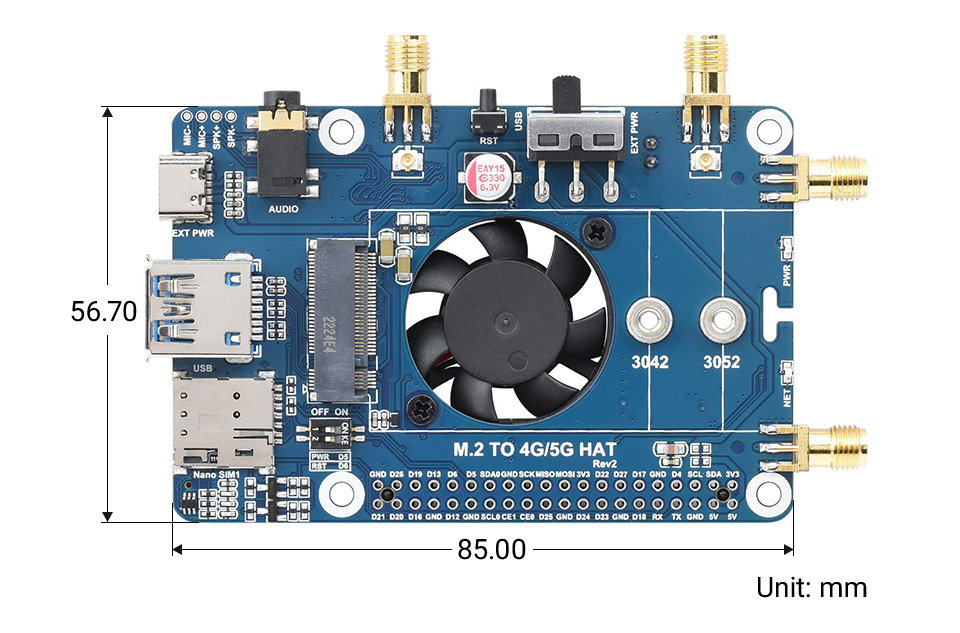

树莓派 LTE Cat 6 通信扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/EM06-E_LTE_Cat-6_HAT

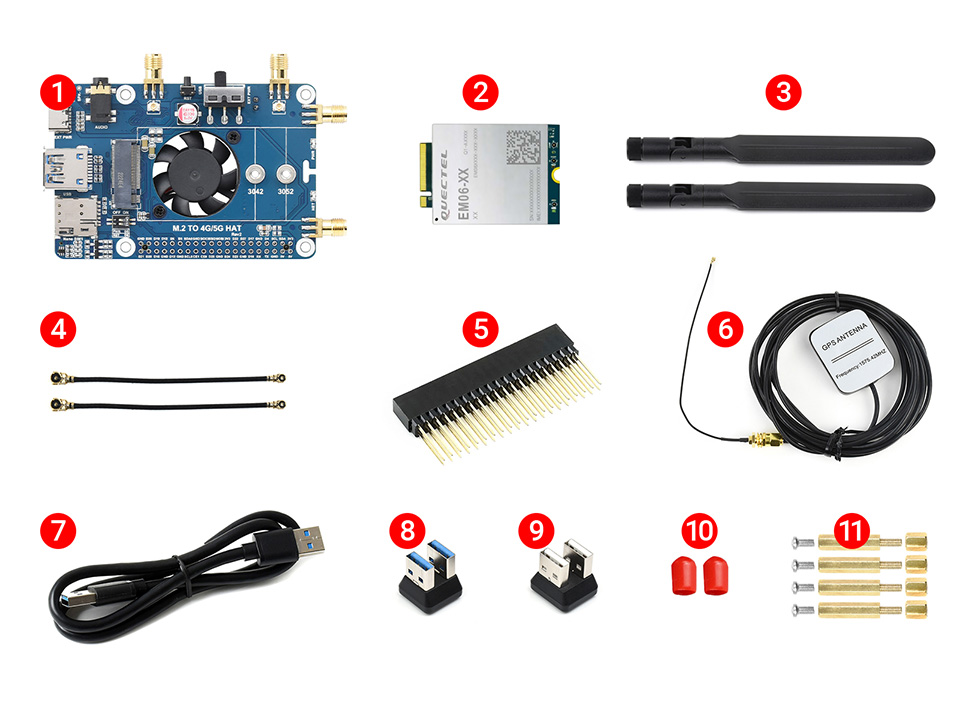

配置清单

树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信配置
  1. M.2 TO 4G/5G HAT × 1
  2. EM06-E × 1
  3. 船桨天线 2pcs × 1
  4. IPEX 转接线 2pcs × 1
  5. 2*20PIN 长排座 × 1
  6. 无源 GPS 天线 × 1
  1. 双头 USB3.0 数据线 × 1
  2. USB3.0 转接头 × 1
  3. USB2.0 转接头 × 1
  4. SMA 保护帽 2pcs × 1
  5. 螺丝包× 1

本产品不包含外壳，如有需要，推荐选购：4G/5G 扩展板外壳 (树莓派 4B 适用)

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
