RTC 时钟模块 DS1302实时时钟 SPI接口

板载纽扣电池座 支持三线或四线同步串行通信 应用于手持设备 电子手表 闹钟

型号 DS1302 RTC Board

SKU 9709

品牌 Waveshare

PCF8563 RTC时钟模块 I2C接口 PCF8563,I2C RTC 时钟模块 DS1302实时时钟 SPI接口 DS1302,SPI
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

产品特性:

  • 采用DS1302串行实时时钟芯片
    • 可对年、月、周、日、时、分、秒进行计时,年计数可达2100年,具有闰年补偿功能
    • 可选择24小时制或12小时制(AM / PM格式)
    • 可对后备电源进行涓细电流充电
  • 采用通用的32.768kHz晶振
  • 板载纽扣电池座
  • 引出SPI接口,支持三线或四线同步串行通信

主要参数:

  • 工作电压 :2.0V ~ 5.5V
  • 后备电源电压:3.0V ~ 5.0V
  • 工作温度:0°C ~ +70°C
  • 功率:小于1mW (保持数据和时钟信息)
  • 尺寸:31mm * 15mm

应用案例:

  • 手持设备
  • 电子手表
  • 电子闹钟

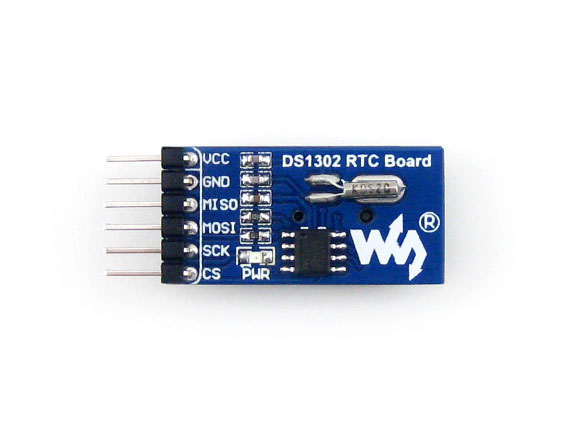

产品图片

产品资料

资料包括:

  • 电路原理图
  • 示例程序
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/DS1302_RTC_Board

配置清单

  1. DS1302 RTC Board (带纽扣电池) × 1
