nRF52840蓝牙5.0模块

nRF52840蓝牙5.0模块

型号 Core52840

SKU 15897

品牌 Waveshare

nRF52840蓝牙5.0模块 模块,贴片 nRF52840 蓝牙5.0开发套件 支持树莓派 Arduino 模块+底板
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】
我是个基于nRF52840的蓝牙5.0模块,尺寸小巧,稳定可靠,可被直接应用于产品中。

【我的参数】
  • 主控芯片:nRF52840
  • 有效通信距离:150m(空旷地),40m(室内)
  • 传输速度: 2Mbps,1Mbps,500 kbps和125 kbps
  • 工作频段:2.4GHz
  • 工作电压:2.0V ~ 3.6V (推荐3.0V)
  • 工作温度:-40℃ ~ +85℃
  • 存储温度:-55℃ ~ +125℃
  • 产品尺寸:18mm × 13.5mm
  • 天线接口:板载天线
【我的应用】
  • 可穿戴设备
  • 蓝牙智能应用
  • 智能家用电器
  • 工业物联网控制
  • 交互式娱乐设备
【nRF52840芯片简介】

nRF52840是一款低功耗、高度灵活的单芯片解决方案, 非常适用于可穿戴设备、交互式娱乐设备等短距离无线应用。

基本情况如下:
  • 蓝牙5.0,IEEE 802.15.4-2006,2.4 GHz多协议收发器
  • 兼容nRF52,nRF51,nRF24L和nRF24AP系列
  • ARM Cortex-M4F 32位处理器(带FPU,64MHz)
  • 1MB flash和256kB RAM
  • 48个GPIO口
  • 2个双线接口(I2C兼容)
  • 1个I2S 数字音频接口
  • 12 位/200KSPS ADC
  • 1个USB2.0接口
  • 1个 QSPI 串口(32Mbps)
  • 4个SPI主接口,3个SPI从接口
  • 2个UART接口
  • 4路PWM接口
  • 1个SWD接口
  • 工作电压范围(1.7V~5.5V)

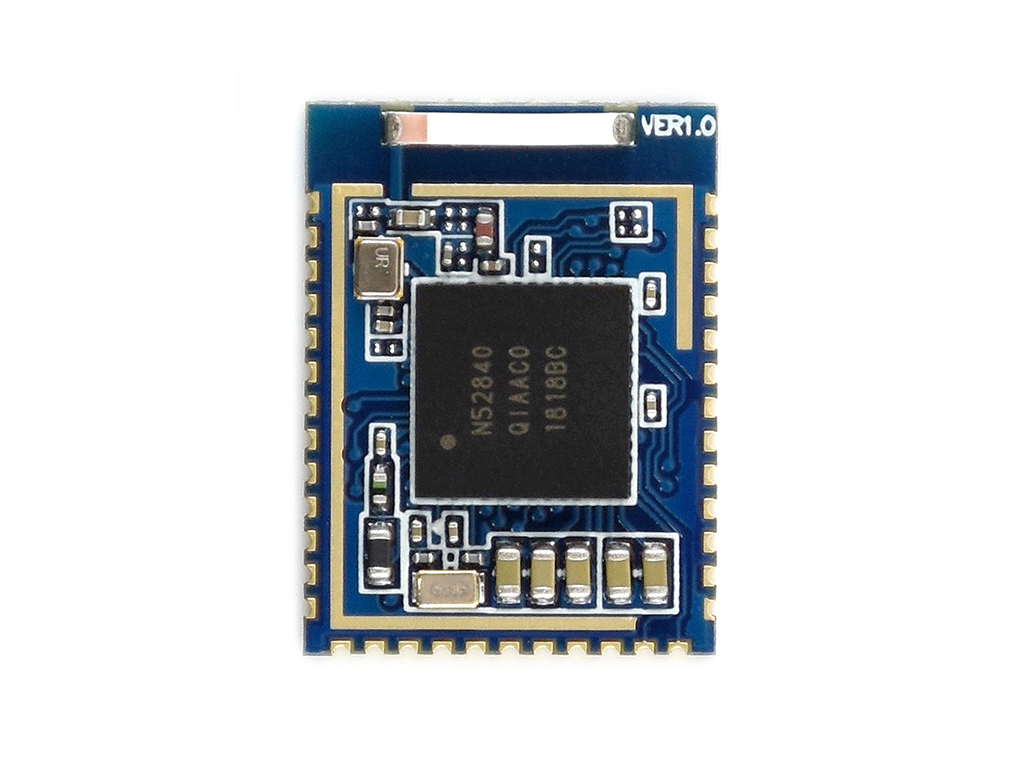

产品图片

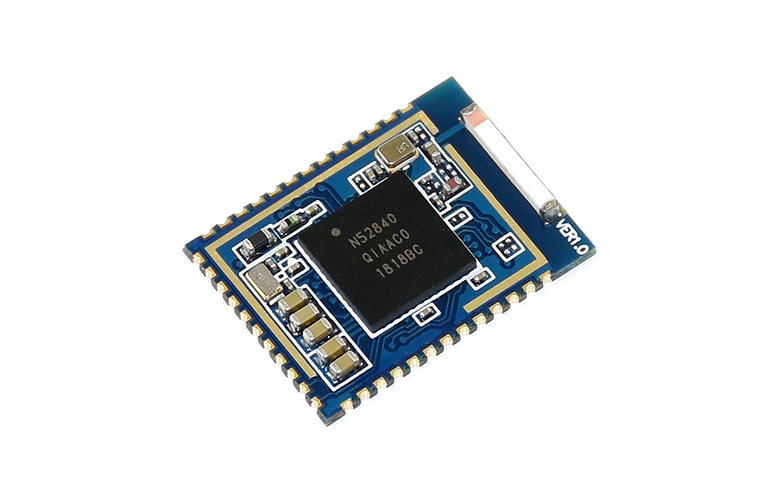

nRF52840 Core52840

引脚说明

【Core52840引脚说明】
蓝牙模块 Core52840引脚说明

产品尺寸图

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件
  • 开发资料

路径: www.waveshare.net/wiki/NRF52840_Eval_Kit

配置清单

  1. Core52840 x1
推荐选购:①.ST-LINK/V2 (mini)或J-Link,方便下载调试;②.NRF52840 Eval Kit,集成了Core52840,方便测试对比。
