nRF51822 蓝牙4.0模块 贴片封装

尺寸小巧,稳定可靠

型号 Core51822 (B)

SKU 10649

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 包装信息
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】
我是个基于nRF51822的蓝牙4.0模块,尺寸小巧,稳定可靠,可被直接应用于产品中。

【我的参数】
  • 主控芯片:nRF51822
  • 通信距离:30m(条件:空旷区域 / 1M速率)
  • 工作频段:2.4GHz
  • 工作电压:2.0V ~ 3.6V
  • 温度范围:-40℃ ~ 85℃
  • 尺寸:17.0mm x 20.8mm(PCB)
  • 接口:除P0.26和P0.27外,所有I/O接口
  • 天线:板载天线
【我的应用】
  • 可穿戴设备
  • 蓝牙智能应用
  • 移动电话外设
  • RF智能射频标签
  • 智能家用电器
  • 工业控制
  • 数据采集系统
【nRF51822简介】
nRF51822是一款为超低功耗无线应用(ULP wirelesss applications)打造的多协议单芯片解决方案。
它整合了Nordic一流的无线传送器,同时支持Bluetooth(R) low energy 和专用的2.4GHz协议栈。
基本情况是:
  • 2.4GHZ多协议无线射频
  • 32位ARM Cortex M0 处理器
  • 128位AES硬件加密处理器
  • 256kB flash / 32kB RAM
  • 可编程外设接口PPI
  • 全功能数字接口: SPI / I2C / UART
  • 10位ADC
  • 可编程的输出功率: +4dBm to -20dBm
  • 应用开发和协议堆栈完全独立
  • 与NRF24L系列完全兼容
  • 与NRF51xxx系列管脚兼容
  • 全局独立电源管理
  • 工作电压范围(1.8 V ~ 3.6 V)
【版本更新说明
  • Core51822 (B)现使用Rev3版芯片,RAM翻倍至32kB,支持更高版本的SDK,所有程序兼容原Rev2版芯片

产品图片

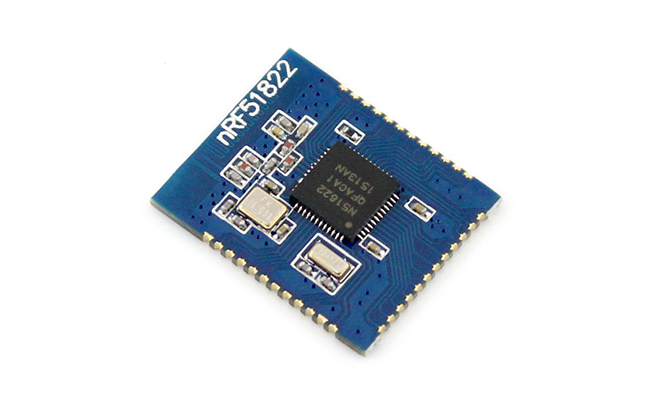

nRF51822 Core51822 (B)
nRF51822 Core51822 (B)

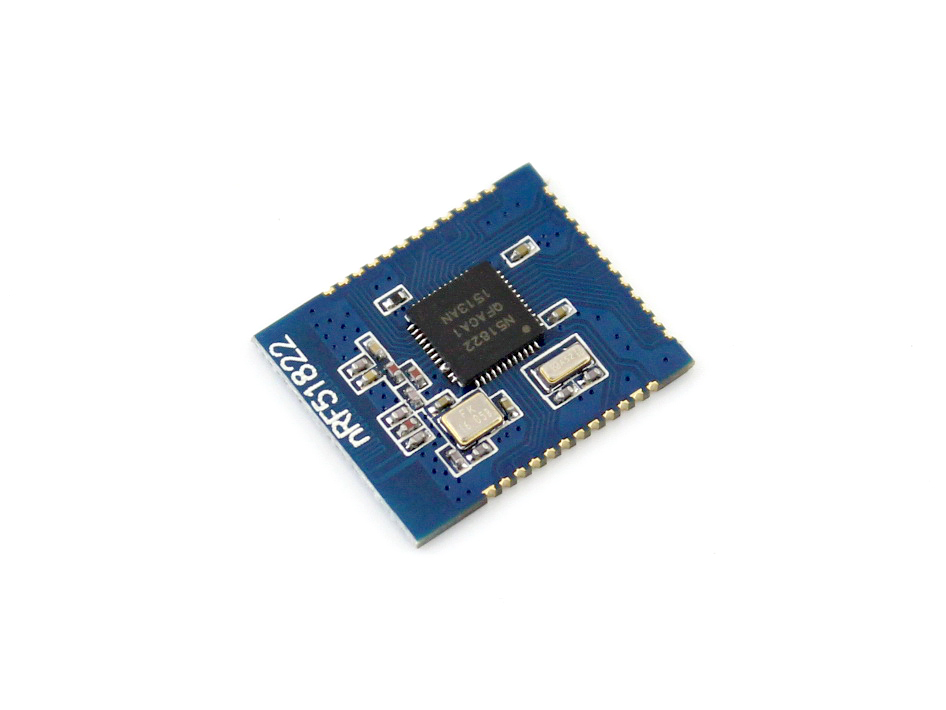

Core51822 (B)正面斜视图
nRF51822 Core51822 (B)
Core51822 (B)背面斜视图
nRF51822 Core51822 (B)
Core51822 (B)正面图
nRF51822 Core51822 (B)
Core51822 比较图

引脚说明

【Core51822 (B)引脚说明】
蓝牙模块 Core51822-B引脚说明

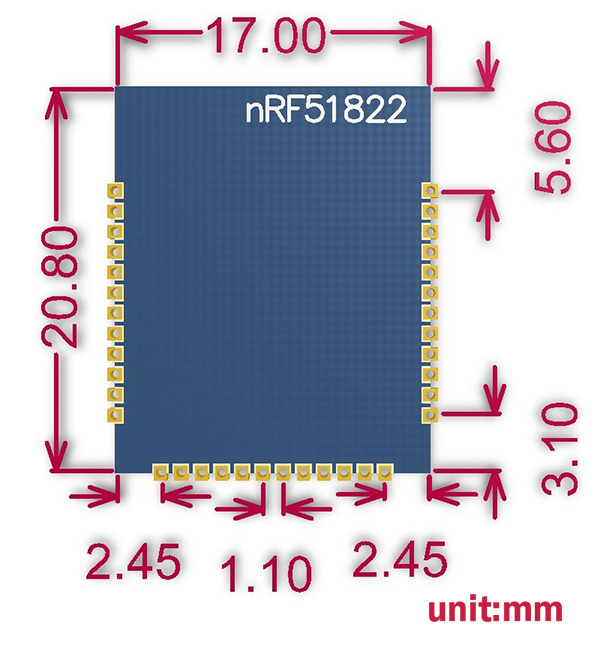

产品尺寸

产品资料

资料包括:

  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/Core51822 (B)

配置清单

  1. Core51822 (B) x1
建议用户同时购买ARM Debugger方便下载调试。
