LPC4337JBD144 核心板 最小系统板

引出了所有I/O资源 带JTAG/SWD调试下载接口

已停产

型号
Core4337
SKU
7310
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
批量：价格面议；     零售：谢绝还价。     50片以上，可定制使用的MCU型号。

产品简介

Core4337是一款基于LPC4337JBD144为主控芯片的核心板，它的主要特点是：

  • 板载MCU的基本电路，包括晶振电路，USB电源管理电路，USB接口等
  • 引出了所有I/O资源
  • 带JTAG/SWD调试下载接口
  • 排针间距2.0mm，体积较小，适合接入用户系统

资源简介

STM32开发板 Core4337
    [ 芯片简介 ]
  1. LPC4337JBD144
    内核：Cortex-M4 Processor core；204MHz Max；
    内核：Cortex-M0 Processor core；204MHz Max；
    封装：LQFP144； I/O口：83；
    存储资源：FLASH total 1M，SRAM total 136kB，ROM 64kB，E2PROM 16kB，OTP memory 64 bit；
    接口资源：1 x SPIFI，1 x 10/100T MAC；
    1 x High-speed USB2.0 Host/Device/OTG；
    1 x High-speed USB 2.0 Host/Device；
    1 x 550 UART，3 x 550 USART，1 x IrDA；
    2 x CAN 2.0，2 x SSP，1 x SPI，1 x Fast-mode Plus I2C；
    1 x standard I2C-bus，2 x I2S，1 x EMC，1 x SD/MMC；
    1 x PWM，1 x QEI，1 x 10-bit DAC，2 x 10-bit ADC；
  2. AMS1117-3.3 （PCB背面）
    3.3V稳压器件。
  3. LM3625-H （PCB背面）
    USB电源管理器件。
  4. QSPI FLASH器件焊盘 （PCB背面）
    如果需要外部Flash，可以焊上。

    5. [ 其它器件简介 ]
  5. 电源LED
  6. USB1 VBUS LED
  7. USB0 VBUS LED
  8. 复位按键
  9. 12M晶振
  10. 32.768K晶振 （PCB背面）
    可供内置RTC使用，或用以校准。
    [ 接口简介 ]
  1. JTAG/SWD接口
    支持下载与调试。
  2. USB1接口
    作为Device：通过连接线，与计算机进行USB通信。
    作为Host：通过转接线，U盘等USB设备。
  3. USB0接口
    具备USB OTG功能。
  4. MCU引脚接口
    引出VCC、GND及所有I/O，方便与外设进行连接。
  5. 5Vin输入接口
    可由外部为核心板供电（当USB作为HOST/OTG时，需要输入5V电源）

    6. [ 跳线/开关说明 ]
  6. BOOT状态设置开关
  7. VBAT选择跳线
    短接跳线：采用系统电源供电；
    断开跳线：可将VBAT接入外部电源，如电池。
  8. VREF选择跳线
    短接跳线：采用内部3.3V基准电源；
    断开跳线：采用外部基准电源。
  9. USB PWR OUT跳线
    短接跳线：USB1 VBUS供电（通过5V插针可对底板供电）。
    断开跳线：USB1 VBUS不供电（只能由底板供电）。
  10. USB1跳线
    短接跳线：使用USB1功能，占用I/O。
    断开跳线：不占用I/O。
  11. USB0跳线
    短接跳线：使用USB0功能，占用I/O。
    断开跳线：不占用I/O。

产品图片

STM32开发板 Core4337
Core4337正面侧视图
divider
STM32开发板 Core4337
Core4337背面侧视图
divider
divider
STM32开发板 Core4337

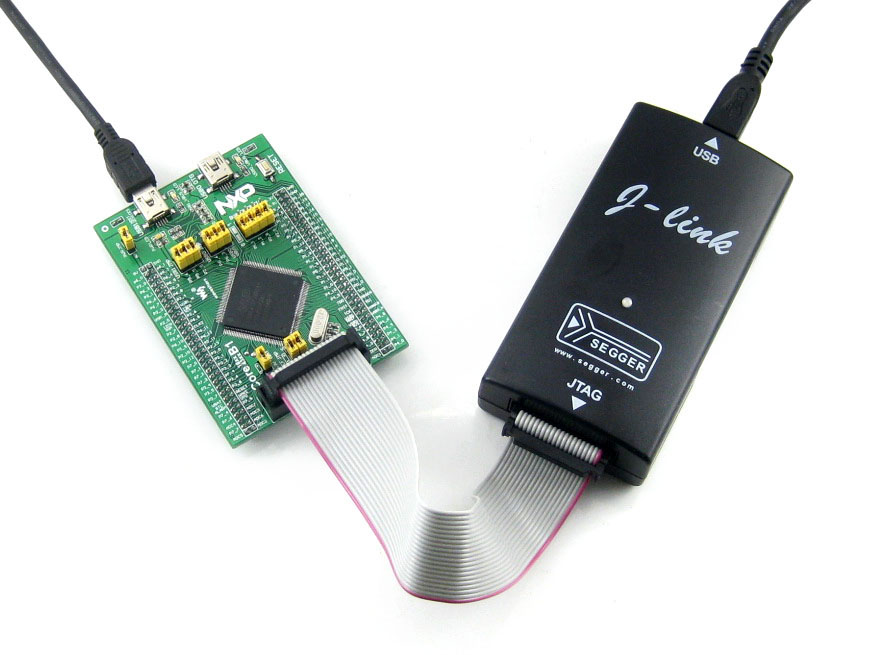

Core4337接入仿真器
divider
STM32开发板 Core4337
Core4337接入底板
特别注意：
· 本产品提供调试、下载接口，但不自带仿真、下载功能，亦不配送下载器。
· 本产品不包括示意图中的仿真器，如有需要，请另行购买。

外形尺寸

开发资料

包括如下内容：

  • 原理图
  • 示例程序（C程序）
  • LPC开发软件（KEIL等软件）
  • LPC器件手册
  • LPC开发资料
资料路径：www.waveshare.net/wiki/Core4337

详细配置

  1. Core4337开发板 x1
  2. USB线 type A公口 转 mini-B公口 x1
  3. 软件光盘 x1
