STM32F405RGT6 核心板 最小系统板

引出了所有I/O资源 带JTAG/SWD调试下载接口
价格
原价
型号
Core405R
SKU
8145
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
STM32开发板 Core405R

批量:价格面议;     零售:谢绝还价。     50片以上,可定制使用的MCU型号( RE )。

产品简介

Core405R是一款基于STM32F405RGT6为主控芯片的核心板,它的主要特点是:

  • 板载MCU的基本电路,包括晶振电路,USB电源管理电路,USB接口等
  • 引出了所有I/O资源
  • 带JTAG/SWD调试下载接口
  • 排针间距2.54mm,体积较小,适合接入用户系统

资源简介

STM32开发板 CorexxxR
    [ 芯片简介 ]
  1. STM32F405RGT6
    内  核:Cortex-M4 32-bit RISC;
    工作频率:168MHz,210 DMIPS/1.25 DMIPS/MHz;
    工作电压:1.8V-3.6V;
    封  装:LQFP64;
    存储资源:1MB Flash,192+4kB SRAM;
    资  源:3 x SPI,4 x USART,2 x UART,2 x I2S,3 x I2C;
    1 x SDIO,2 x CAN;
    1 x USB 2.0 FS/HS 控制器(带专用DMA);
    1 x USB HS ULPI;(用于外接USB HS PHY)
    3 x AD(12位,1us,分时16道),2 x DA(12位);
    调试下载:支持JTAG/SWD接口的调试下载,支持IAP。
  2. AMS1117-3.3
    3.3V稳压器件。
  3. MIC2075-2
    USB电源管理器件。
    [ 其它器件简介 ]
  1. "5Vin"或"USB"供电选择开关
    切换到左面,选择USB供电;
    切换到右面,选择5Vin供电。
  2. BOOT状态设置开关
    可设置BOOT0的状态。(BOOT1极少需要被使用,可通过改焊PCB背面的BOOT1焊接点来改其状态)
  3. 电源LED
  4. VBUS LED
  5. 复位按键
  6. 8M晶振
  7. 32.768K晶振
    可供内置RTC使用,或用以校准。
    [ 接口简介 ]
  1. JTAG/SWD接口
    支持下载与调试。
  2. USB接口
    可与PC进行USB通信。
  3. MCU引脚接口(含VCC/GND)
    引出VCC、GND及所有I/O,方便与外设进行连接。
  4. 5Vin输入接口
    当USB作为HOST/OTG时,需要输入5V电源。
    [ 跳线/开关说明 ]
  1. USB跳线
    短接跳线:使用USB时跳上。
    断开跳线:不影响I/O。
  2. VBAT选择跳线
    短接跳线:采用系统供电;
    断开跳线:可将VBAT接入外部电源,如电池。

产品图片

STM32开发板 Core405R
STM32 Cortex M4开发板正面图
divider
STM32开发板 Core405R

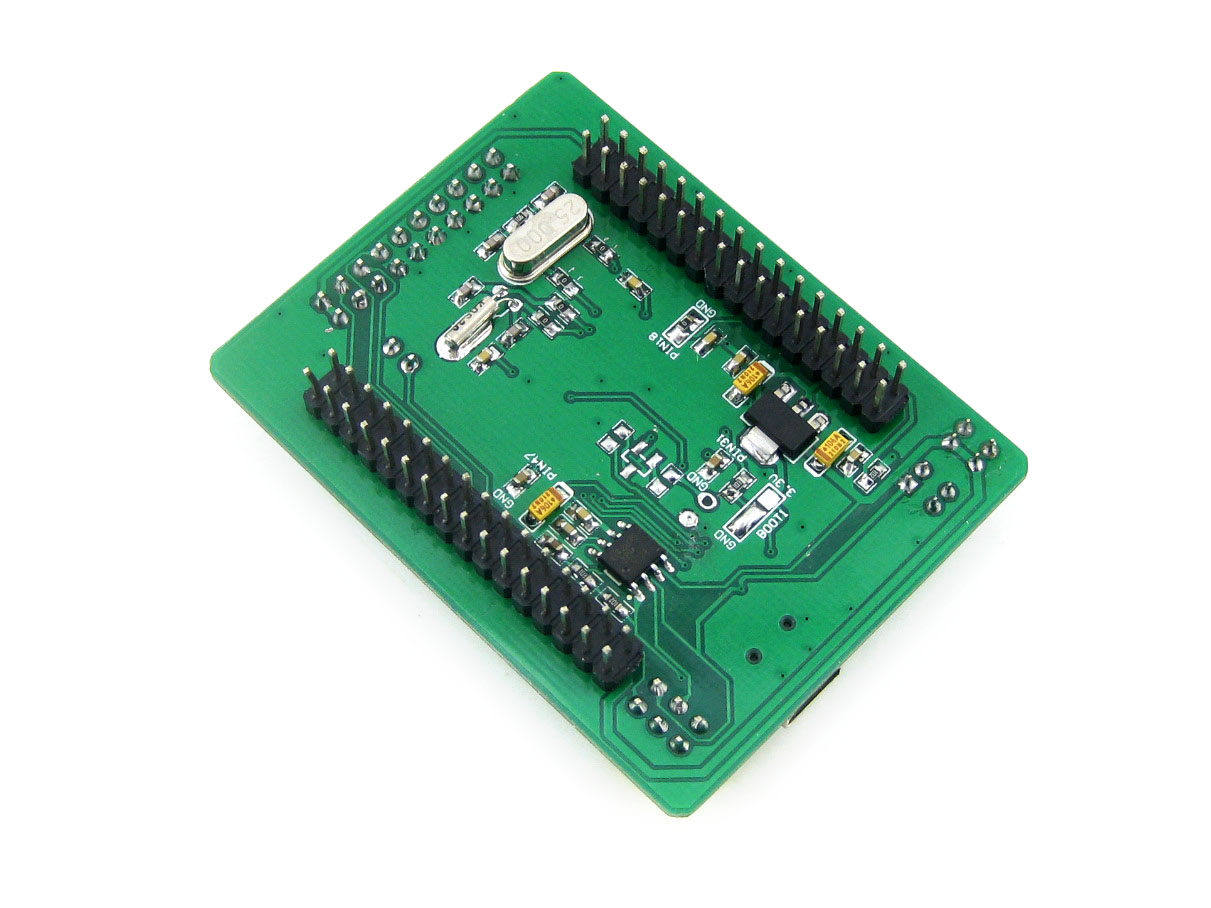

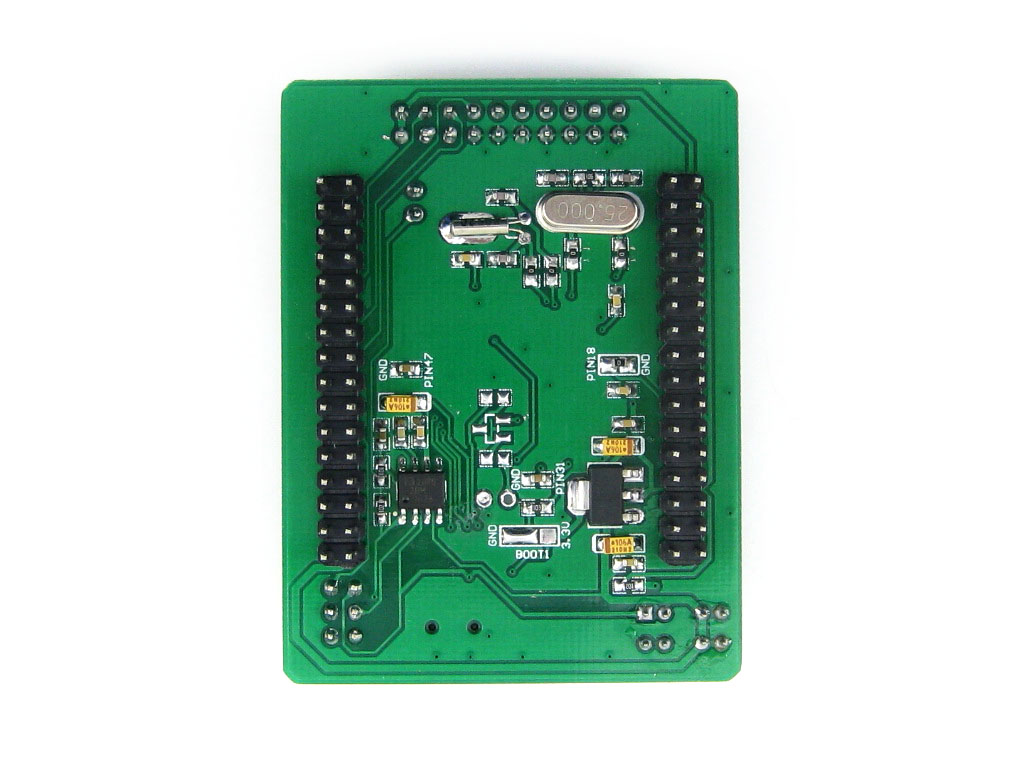

STM32 Cortex M4开发板背面图
divider
divider
STM32开发板 Core405R

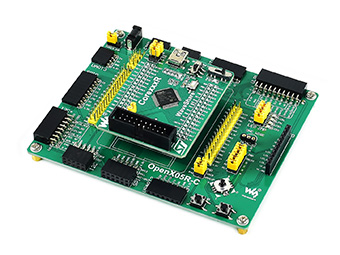

Core405R接入底板
divider
STM32实验板 Core405R

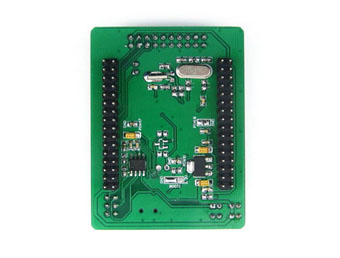

Core405R背面
特别注意:
· 本产品提供调试、下载接口,但不自带仿真、下载功能,亦不配送下载器。
· 本产品不包括示意图中的模块及仿真器,如有需要,请另行购买。

外形尺寸

JTAG/SWD接口定义

开发资料

包括如下内容:

  • 原理图
  • 示例程序(C程序、μC/OS-II)
  • STM32开发软件(KEIL等软件)
  • STM32器件手册
  • STM32开发资料
资料路径:www.waveshare.net/wiki/Core405R

配置清单

标准版配置

  1. Core405R开发板 x1
  2. USB连接线(mini) x1
1
2

保修服务(保修1年)

免费保修

保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修

非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明

若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修


售后服务

• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
