XC3S500E 核心板 最小系统板

XC3S500E 核心板 最小系统板

引出了所有I/O资源 带JTAG调试下载接口

缺货

型号
Core3S500E
SKU
6692
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

产品简介

产品缺货中，仅支持 20 pcs 起订，若有需要，请联系在线客服
注：Xilinx ISE 12支持Winxp/Win7，不兼容Win8

Core3S500E是一款基于XC3S500E为主控芯片的核心板，它的主要特点是：

  • 板载1pcs XCF04S
  • 板载FPGA的基本电路，包括晶振电路等
  • 板载nCONFIG按键、RESET按键、4 x LED
  • 引出了所有I/O资源
  • 带JTAG调试下载接口
  • 排针间距2.0mm，体积较小，适合接入用户系统

资源简介

FPGA开发板 CoreXC3S500E
    [ 芯片简介 ]
  1. XC3S500E
    以下为 XC3S500E的核心资源参数：
    工作频率：50MHz；
    工作电压：1.15V～3.3V；
    封　　装：QFP208；I/O口：116 ；
    Les：500K；RAM：360kb；
    DCMs：4；
    调试下载：可通过JTAG接口实现下载。
  2. AMS1117-3.3
    3.3V稳压器件。
  3. AMS1117-2.5
    2.5V稳压器件。
  4. AMS1117-1.2
    1.2V稳压器件。
  5. XCF04S
    串行FLASH存储器，用于存储代码。
    [ 其它器件简介 ]
  1. 电源LED
  2. 用户LED
  3. 芯片初始化标志LED
  4. 复位按键
  5. nCONFIG按键
    可对FPGA芯片进行重配置，相当于重启电源。
  6. 50M有源晶振
    [ 接口简介 ]
  1. JTAG接口
    支持下载与调试。
  2. FPGA引脚接口
    引出VCC、GND及所有I/O，方便与外设进行连接。

产品图片

FPGA开发板 Core3S500E

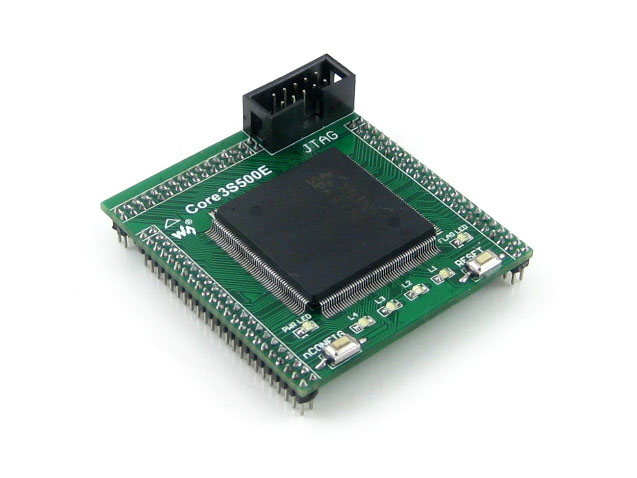

Core3S500E正面侧视图
divider
FPGA开发板 Core3S500E

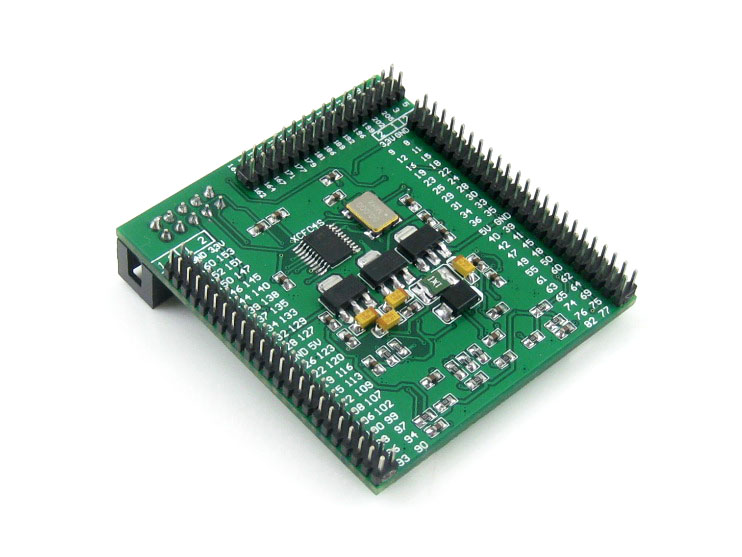

Core3S500E背面侧视图
divider
divider
FPGA开发板 Open3S500E-C

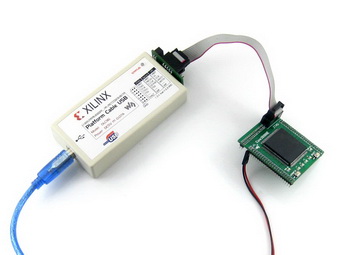

Core3S500E接入仿真器
divider
FPGA开发板 Open3S500E-C

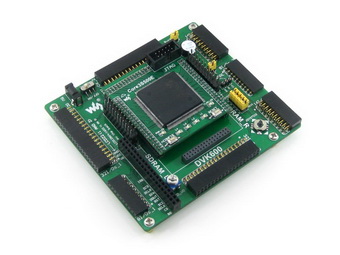

Core3S500E接入底板
特别注意：
· 本产品提供调试、下载接口，但不自带仿真、下载功能，亦不配送下载器。
· 本产品不包括示意图中的仿真器，如有需要，请另行购买。

外形尺寸

JTAG接口定义

开发资料

包含如下内容：

  • 电路原理图（PDF格式）
  • 用户手册
  • 示例代码（Verilog，VHDL）
  • Xilinx器件手册（包括各类器件Datasheet，开发资料）
  • Xilinx开发软件（Xilinx ISE 12——支持Winxp/Win7，不兼容Win8）
资料路径：www.waveshare.net/wiki/Core3S500E
