Core3506 幸狐 RK3506B 核心板板载 512MB DDRL3 集成三核 Arm Cortex-A7 与 Arm Cortex-M0 处理器

32个 Rockchip MatrixIO 引脚，支持 MIPI DSI 2-lane 信号输出

价格

原价

型号

Core35060800

SKU

31147

品牌

Luckfox

eMMC

0GB 8GB

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单

加入购物车

Core3506

基于瑞芯微 RK3506B 芯片

本产品是一款高性能、高拓展性的核心板，基于瑞芯微 RK3506B 芯片设计，旨在简化硬件开发流程。其采用邮票孔焊接接口，提供紧凑可靠的物理连接，并引出丰富的高速接口，包括 MIPI DSI、RMII 以太网及 USB 接口，可满足多种应用场景。采用 Rockchip Matrix IO 设计，使低速引脚支持高达 98 种复用功能，如 PWM、UART、I2C、SPI 以及 I2S，实现接口的自由组合与灵活配置，极大提升开发调试效率。开发者可快速验证设计方案或直接用于产品量产，显著缩短研发周期。此外，可选配是否板载 eMMC，满足不同存储需求。

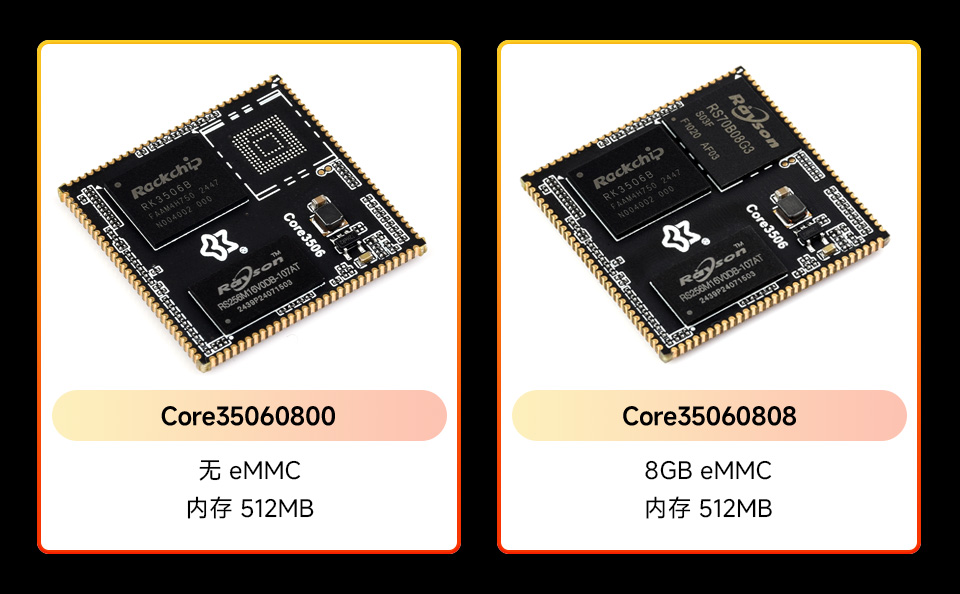

版本选择

参数对比

版本	Core35060800	Core35060808
处理器	瑞芯微 RK3506B
内存	板载 512MB DDR3L
板载存储介质	-	8GB eMMC

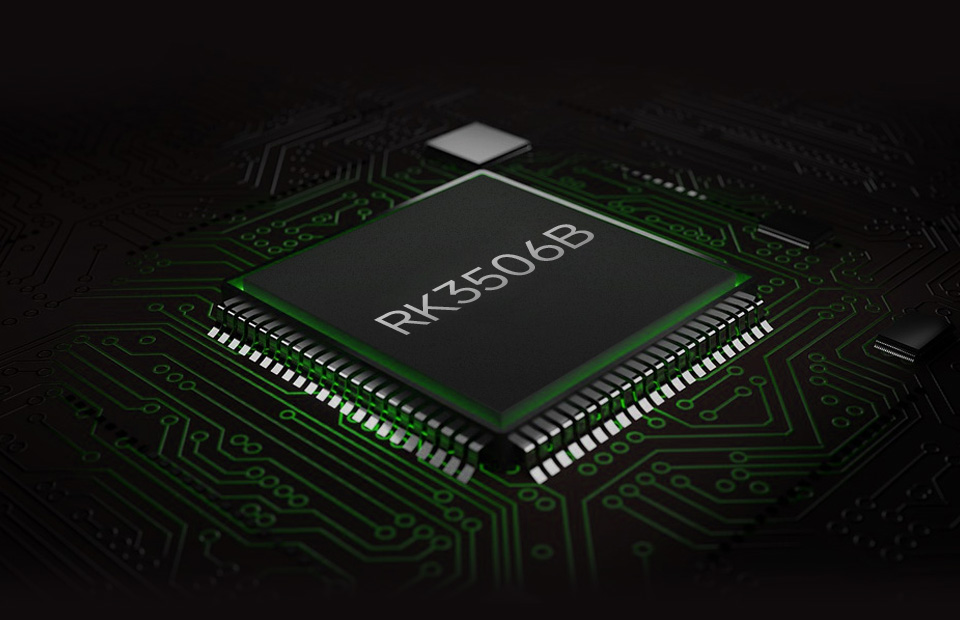

高度集成强劲性能

三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
支持 DDR3L 内存接口拓展，满足多种拓展需求
低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
支持多种音频输入和输出，提供高质量的音频播放和录制功能

典型应用领域

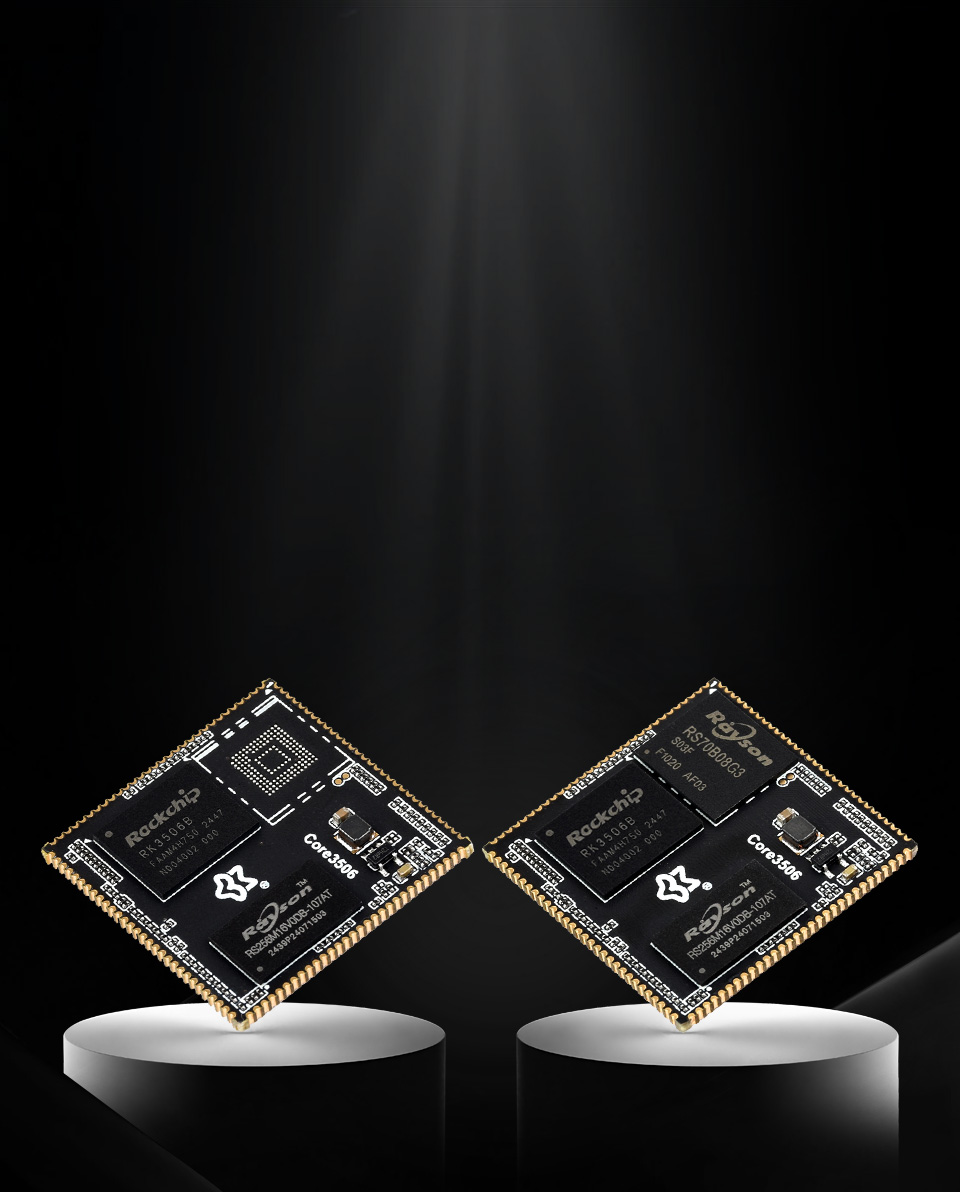

产品展示

开发资料提供

完整的软硬件资料和活跃的社区，助力二次开发

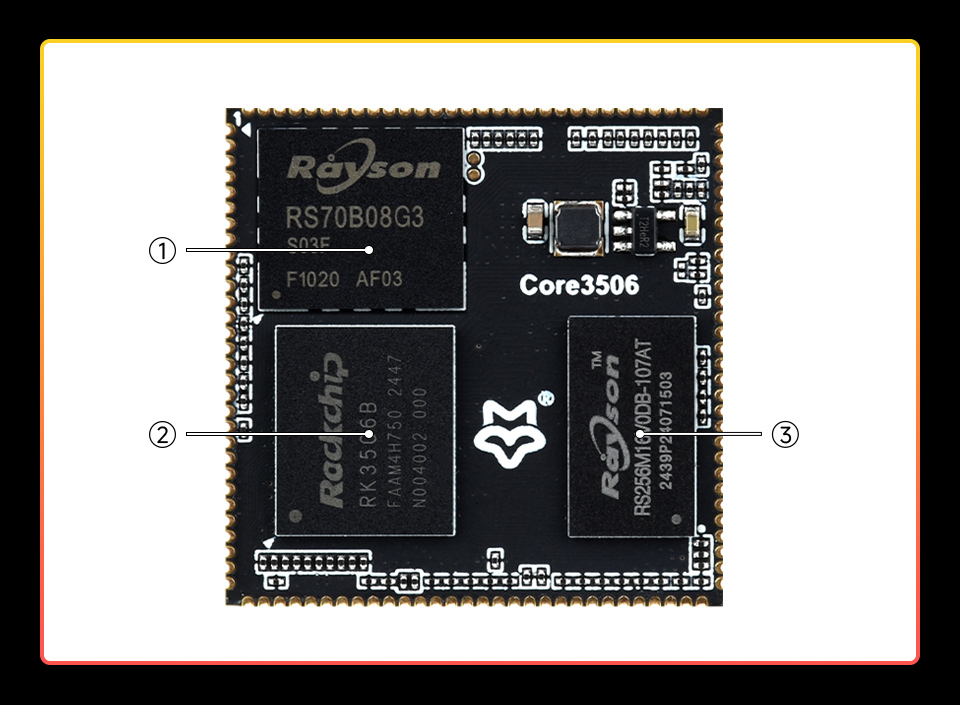

资源简介

eMMC
8GB eMMC (仅 Core35060808 版本)
RK3506B
多核异构 SoC，内置三核 ARM Cortex-A7 + ARM Cortex-M0

512MB DDR3L

硬件资源表

参数	Core35060800	Core35060808
处理器	RK3506B
CPU	三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0
内存	板载 512MB DDR3L
USB	USB OTG2.0 × 2
屏幕接口	MIPI DSI 2-lane 最大支持 1280 × 1280@60fps
RM_IO	32 个 Rockchip Matrix IO 引脚
以太网	10M / 100M RMII 接口 × 2
麦克风接口	模拟差分 MIC 接口 × 1
板载存储介质	-	8GB eMMC
支持存储拓展	SPI FLASH / eMMC / SDMMC	SPI FLASH
其他资源	ADC × 4、FSPI × 1 等
核心板尺寸	32 × 32 (mm)
邮票孔	120PIN

部分引脚资源存在复用关系，引脚定义详见 wiki

产品尺寸

Luckfox Lyra 选型对比

产品	主芯片	内存	默认存储介质	DSI	USB	特性
Luckfox Lyra	RK3506G2	128MB DDR3L	Micro SD 卡 (需另购)	2-lane @1.5Gbps	USB OTG × 2	多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，预留RMII接口等
Luckfox Lyra B			SPI NAND FLASH (256MB)
Luckfox Lyra Plus			SPI NAND FLASH (256MB)			多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，10M/100M网口等
Luckfox Lyra Ultra	RK3506B	512MB DDR3L	eMMC (8GB)			多核异构CPU，板载DDR3L，兼容树莓派DSI屏幕， Rockchip Matrix IO（共享复用PWM，UART，I2C，SPI，CAN等控制器信号），ADC，10M/100M带指示网口，喇叭，RTC电池接口等
Luckfox Lyra Ultra W			eMMC (8GB)		USB OTG2.0 × 1，HUB USB HOST2.0 × 2	多核异构CPU，板载Wi-Fi模块，DDR3L，兼容树莓派DSI屏幕， Rockchip Matrix IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC电池接口等
Luckfox Lyra Zero W			SPI NAND FLASH(256MB)		USB OTG2.0 × 1，HUB USB HOST2.0 × 2	多核异构CPU，板载Wi-Fi模块、DDR3L，兼容树莓派DSI屏幕、 Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI和CAN等控制器信号)和贴片天线等
Core35060800			-		USB OTG × 2	多核异构CPU，板载DDR3L,Rockchip Matrix IO(共享复用PWM、UART、I2C、SPI、CAN等控制器信号)、ADC、10M/100M RMII等
Core35060808			eMMC (8GB)		USB OTG × 2
