CC2530 ZigBee通信模块 兼容XBee接口

支持自动组网 可实时监测协调器和路由、终端之间的信号强度 支持板载PCB天线及IPEX外接天线

型号 Core2530 (B)

SKU 11212

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
至少需要两个CC2530模块才能实现ZigBee组网,本产品只含一个。

产品简介

【一分钟自我介绍】
我是个基于CC2530的ZigBee模块,兼容XBee接口。
你有两种方式使用我:
  • 应用方式:(由我实现底层,你只做应用)
    使用与我配套的固件。这种方式下,我是个ZigBee无线串口模块,操作我就像操作串口一样简单,你无需了解复杂的ZigBee协议。
  • 开发方式:(重新开发我,亲自实现底层)
    自己编写ZigBee通信协议。这种方式下,你需要CC Debugger调试器等,也需要学习、了解复杂的ZigBee协议。
推荐购买CC2530 Eval Kit5 (Core+底板),可烧写BIN文件,测试开发更方便
【我的特点】
[ 硬件接口 ]
  • 直插接口兼容XBee(出厂默认焊接排针)
  • 贴片接口采用邮票孔方式(可批量定制不焊接排针,以使用贴片接口)
[ 串口相关 ]
  • 操作我就像操作串口一样简单
  • 配套三种串口透传固件:协调器、路由器及终端
  • 出厂默认配置为路由器(通过下载协调器或终端固件,可改为协调器或终端)
  • 支持串口发送大数据包及广播快速发包
  • 支持串口下载程序(固件支持通过串口Bootloader;需要串口模块)
  • 支持上位机软件设置工作模式、串口通道、波特率、信道等参数
[ 其他 ]
  • 支持自动组网(至少需要一个协调器和一个路由器才能组网)
  • 可实时监测协调器和路由、终端之间的信号强度
  • 支持板载PCB天线及IPEX外接天线
【我的参数】
  • 主控芯片:CC2530F256RHAR
  • 通信距离:使用板载PCB天线,距离可达130米(工作环境:空旷区域)
  • 工作频段:2.4GHz
  • 工作电压:2.0V-3.6V
  • 温度范围:-40℃~85℃
  • 串口波特率:38400bps(默认),可设为其它波特率
  • 体积:26mm x 28mm(PCB)
【CC2530F256核心参数】
  • 工作频段:2.4GHz
  • 16个传输信道,根据环境进行切换可靠通信信道
  • 无线传输速率达250kbps
  • 高性能、低功耗的8051微控制器内核
  • 适应2.4GHz IEEE 802.15.4的RF收发器
  • 电源电压范围宽(2.0~3.6V)
  • 看门狗、电池监视器和温度传感器
  • 具有8路输入12位ADC
  • 2个支持多种串行通信协议的USART, 1个红外发生电路
  • 1个通用的16位和2个8位定时器
  • 高级加密标准(AES)协处理器
  • 21个通用I/O引脚,2个具有20mA的电流吸收或电流供给能力

产品图片

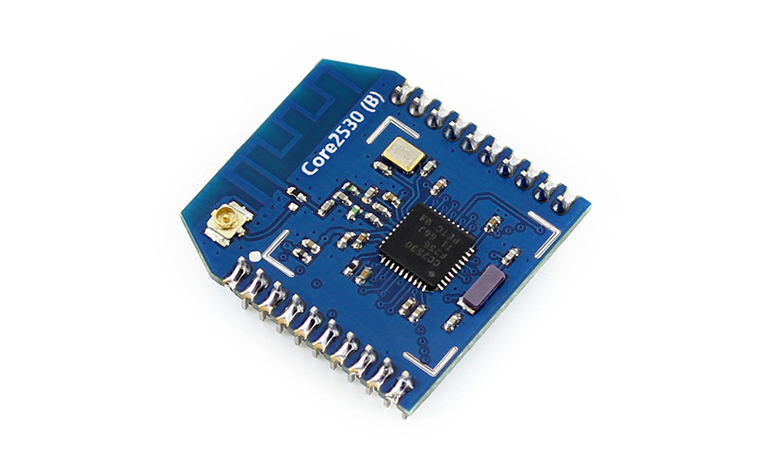

ZIGBEE开发板 Core2530 (B)
ZIGBEE开发板 Core2530 (B)正面图 ZIGBEE开发板 Core2530 (B)背面图 ZIGBEE开发板 Core2530 (B)接入XNUCLEO和IO Expansion Shield ZIGBEE开发板 Core2530 (B)接入XNUCLEO和Accessory Shield
特别注意:
· 本产品不包括示意图中的模块、配件,如有需要,请另行购买。

产品尺寸

ZIGBEE开发板 Core2530 (B)尺寸图

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/Core2530 (B)

配置清单

  1. Core2530 (B)x1
