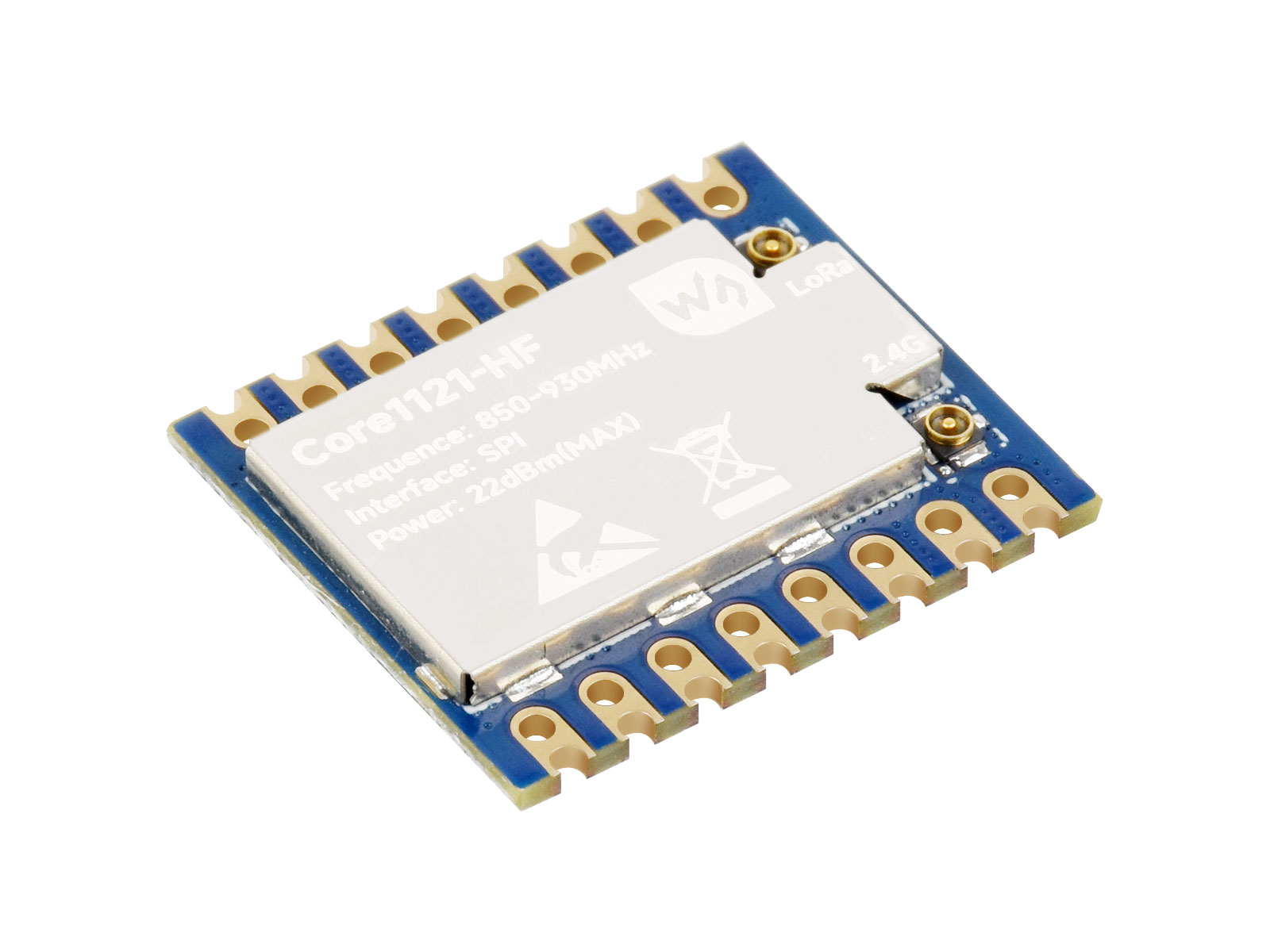

Core1121 LoRa 双频模组
适用于 Sub-GHz 与 2.4GHz 频段
版本选择

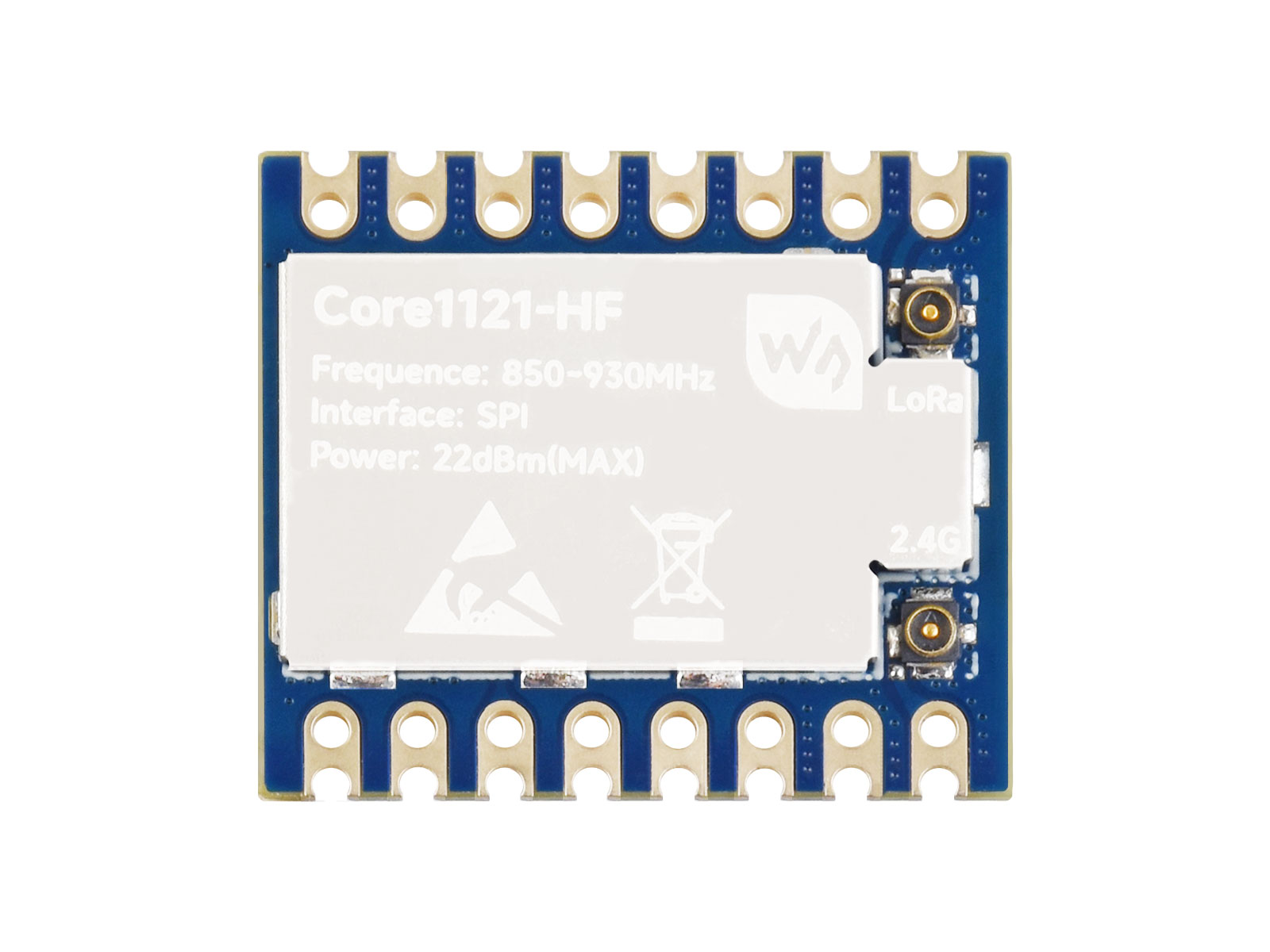

Core1121-HF
HF 版本 (不焊接排针)

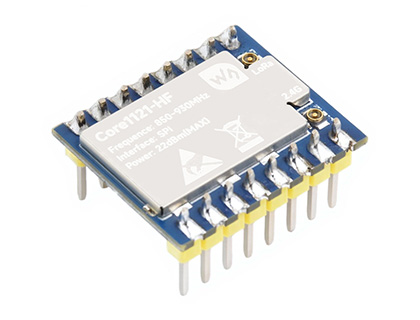

Core1121-HF-M
HF 版本 (焊接排针)
HF 版本频率为 850MHz ~ 930MHz，适用于欧美大洋洲区域
Core1121-LF

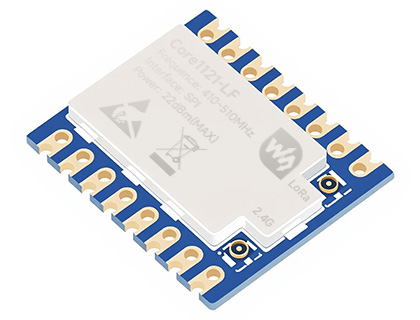

LF 版本 (不焊接排针)
Core1121-LF-M
LF 版本 (焊接排针)
LF 版本频率为 410MHz ~ 510MHz，适用于亚欧区域
请根据当地无线电管理规定选择频率版本
产品特性
- 采用 Semtech LR11xx 系列中的第三代低功耗 LoRa 收发器 LR1121
- 支持 Sub-GHz (150MHz ~ 960MHz)、S 频段 (1.9GHz ~ 2.1GHz) 和 2.4GHz ISM 频段
- 通过 LoRa 或 LoRaWAN 协议结合网关接入云端，构建低功耗广域网络
- 支持 LoRa、(G)FSK 和 LR-FHSS 调制方式，与 SX126X / SX127X 频段兼容，便于产品升级
- SPI 接口通信，支持主流 MCU 平台，便于集成和移植
- 集成 AES-128 加密引擎，提升数据安全性
- 板载 TCXO 晶振，确保在高低温工况下频率稳定
- 适用于工业遥测、智能家居、环境监测和远程数据采集等 IoT 应用场景
- 提供完善的配套资料手册 (ESP32、树莓派、STM32 和 Raspberry Pi Pico 等产品的示例程序和使用手册等)
产品对比
| 型号 | Core1121-XF | Core1262-XF |
|---|---|---|
| 频段支持 | Sub‑GHz (150MHz ~ 960 MHz)、 S‑band (1.9GHz ~ 2.1GHz)、 2.4GHz |
Sub‑GHz (150MHz ~ 960MHz) |
| 调制方式 | LoRa、(G)FSK、LR‑FHSS | LoRa、(G)FSK |
| Sigfox 协议支持 |
- | |
| AES‑128 加密引擎 |
||
| 安全密钥存储 | (NwkKey、AppKey 等) | - |
| 设备标识管理 | (DevEUI / JoinEUI 处理) | - |
| LoRaWAN 安全规范支持 |
(完整流程：存储、认证) | - (仅基础加密) |
| 应用场景 | 全球部署、多频段应用、 资产追踪、高安全场景 |
经典 Sub‑GHz LoRa 通信 |
产品参数
| 版本型号 | Core1121-HF | Core1121-LF |
|---|---|---|
| 射频特性 | ||
| 射频芯片 | LR1121 | |
| 工作频段 | HF：850MHz ~ 930MHz | LF：410MHz ~ 510MHz |
| 1900MHz ~ 2100MHz、2400MHz ~ 2500MHz | ||
| 信号调制 | LoRa、(G)FSK、LR-FHSS | |
| 通信速率 | LoRa：0.091Kbps ~ 62.5Kbps (G)FSK：0.6Kbps ~ 300Kbps |
|
| 发射功率 | -9dBm ~ 22dBm@Sub-GHz 频段， -18dBm ~ 13dBm@ISM 频段 |
|
| 接收灵敏度 | -127dBm@Sub-GHz 频段，SF=7，CR4_5，BWL=125KHz -111dBm@ISM 频段，SF=7，CR4_5，BWL=800KHz |
|
| 参考通信距离 | Sub-GHz 频段：5KM ISM 频段：2KM |
|
| 扩频因子 | SF5 ~ SF12 | |
| 电气特性 | ||
| 工作电压 | 3.3V (最高 3.8V) | |
| 逻辑电压 | 3.3V (其他逻辑电平需要搭配电平转换器) | |
| 模组耗流 | Sub-GHz 频段： 发射电流：115mA@22dBm 接收电流：9.2mA@125KHz |
|

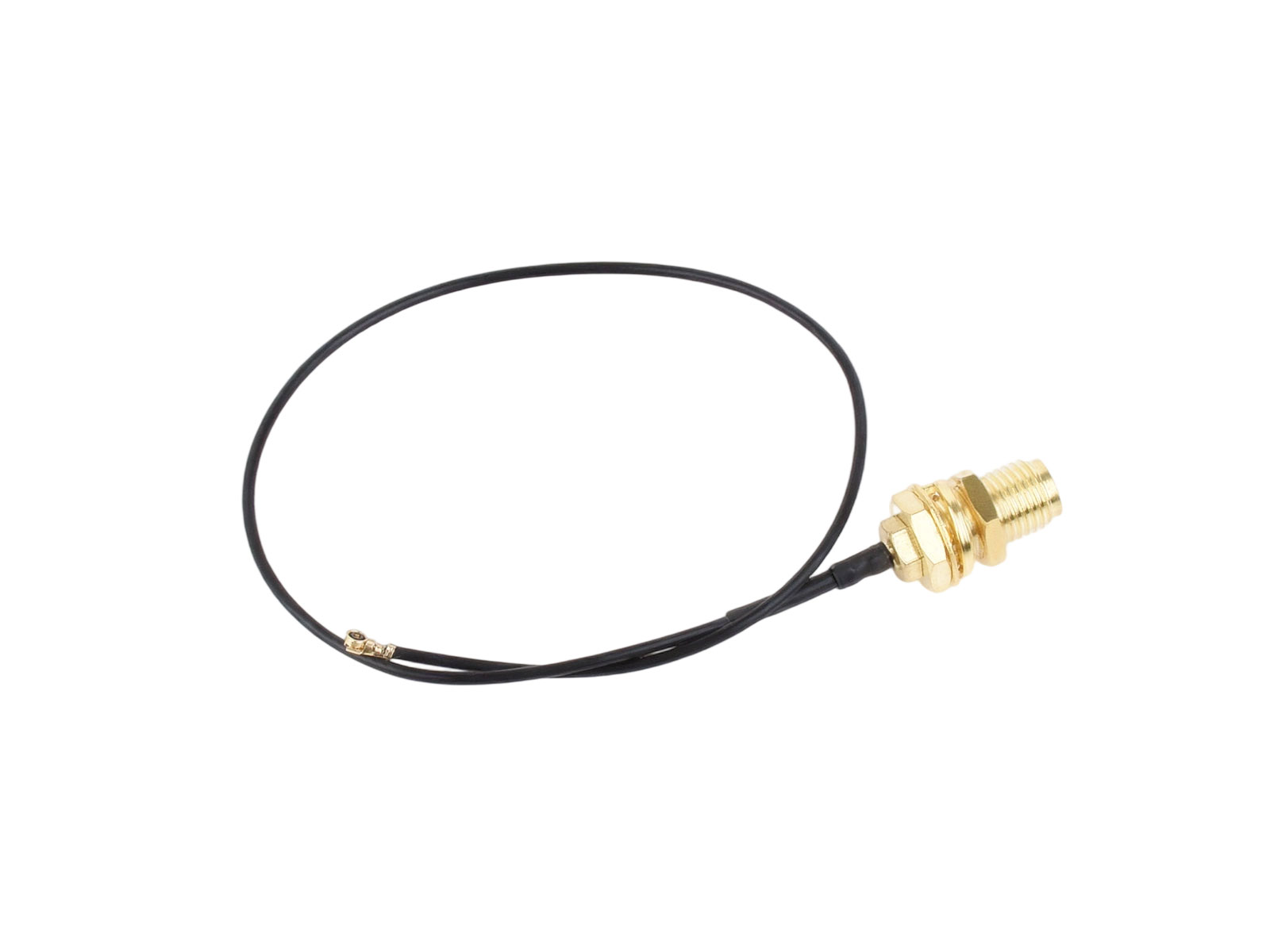

| ISM 频段： 发射电流：25mA@13dBm 接收电流：8.1mA@125KHz |
||
| 硬件特性 | ||
| 通信接口 | SPI | |
| 晶振 | TCXO 32MHz | |
| 天线接口 | IPEX-4、邮票孔 (需额外操作) | |
| 天线保护 | TVS 保护 | |
| 工作温度 | -40℃ ~ 85℃ | |
| 接口类型 | 邮票孔 / 排座，间距 2.54mm | |
| 尺寸 | 19.00 × 22.00 (mm) | |
应用示例
工业、智能家居和数据采集
通信兼容性强
LR1121 均可与 SX126X、SX127X 和 SX128X 相互通信，
升级后依然可以与以往 LoRa 产品兼容，
同时功耗、通信距离均得到大幅度优化
双扩频调制 适配多种复杂环境
LR1121 支持 LoRa 啁啾扩频 (CSS) 与跳频 (LR-FHSS) 并存，
调制频段覆盖 Sub-GHz、S 频段及 2.4GHz ISM 频段，
满足工业、农业、智慧城市和卫星物联网等应用
ISM 频段
该频段全球免许可使用，适合短距离高速数据传输
引脚说明

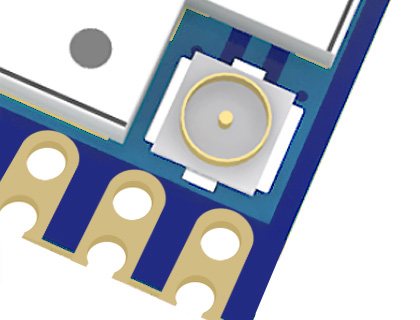

搭载高品质元器件
为通信模组的稳定性能发挥提供了保障
原装芯片方案
LR1121
工业级晶振
-40℃ ~ 85℃

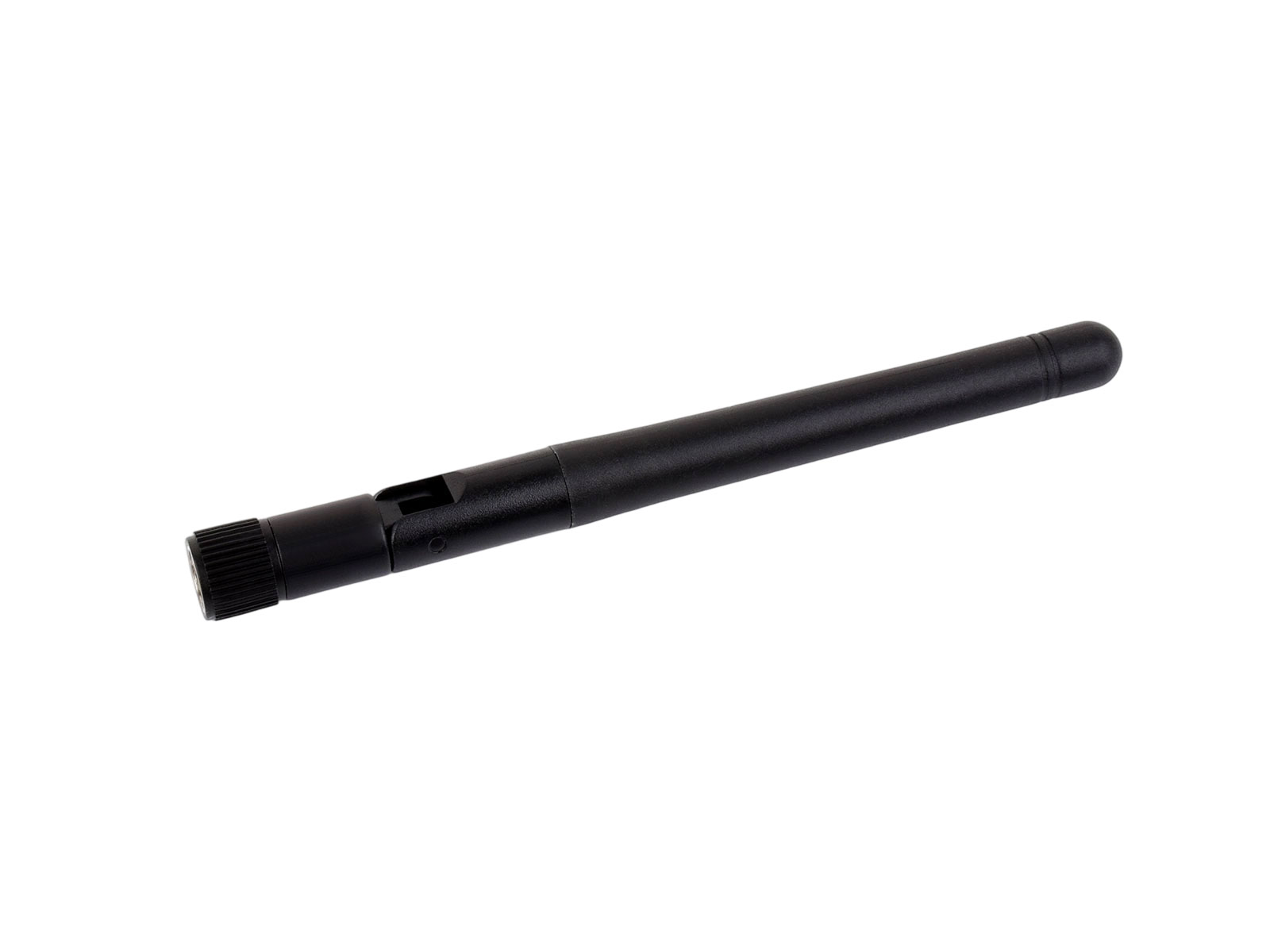

双天线选择
IPEX / 邮票孔
专业屏蔽罩
抗干扰 防静电

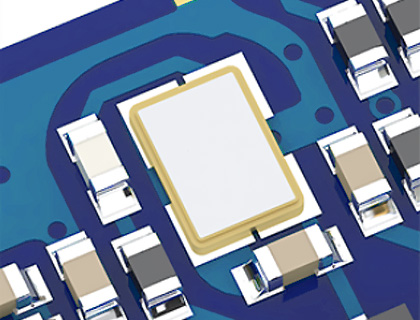

温补晶振
确保模块长时间工作频率不偏移，适应工业高低温恶劣环境
产品尺寸
LoRa 模组选型表
| 产品型号 | 射频特性 | 电气特性 | ||||
|---|---|---|---|---|---|---|
| 工作频段 (MHz) | 信号调制 | 发射功率 (dBm) | 扩频因子 | 工作电压 | 模组耗流 | |
 Core1121-LF |
410 ~ 510 | LoRa, GFSK, LR-FHSS | 22 | SF5 ~ SF12 | 3.3V | 发射电流：115mA@22dBm 接收电流：9.2mA@125KHz |
| 2400 ~ 2500 | LoRa, GFSK, LR-FHSS | 13 | SF5 ~ SF12 | 3.3V | 发射电流：25mA@13dBm 接收电流：8.1mA@125KHz |
|
 Core1121-HF |
850 ~ 930 | LoRa, GFSK, LR-FHSS | 22 | SF5 ~ SF12 | 3.3V | 发射电流：115mA@22dBm 接收电流：9.2mA@125KHz |
| 2400 ~ 2500 | LoRa, GFSK, LR-FHSS | 13 | SF5 ~ SF12 | 3.3V | 发射电流：25mA@13dBm 接收电流：8.1mA@125KHz |
|
 Core1262-LF |
410 ~ 510 | LoRa / (G)FSK | 22 | SF5 ~ SF12 | 3.3V | 发射电流：107mA@22dBm 接收电流：5.3mA@125KHz |
 Core1262-HF |
850 ~ 930 | LoRa / (G)FSK | 22 | SF5 ~ SF12 | 3.3V | 发射电流：45mA@14dBm 接收电流：5.3mA@125KHz |
