树莓派工业级物联网工控主板 支持全球通4G蜂窝 PoE以太网供电

兼容CM3系列主板、WiFi 模块、铝合金散热

型号 Compute Module PoE 4G Board

SKU 18866

品牌 Waveshare

版本选择
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派工业级物联网工控主板

适用于各种工业物联网应用

兼容 CM3 / CM3 Lite / CM3+ / CM3+ Lite

基于树莓派计算模块设计的工业级主机,支持全球通 4G/3G/2G 蜂窝、PoE 以太网和 WiFi 等网络通信,扩展了多种工业隔离型接口资源,比如:CAN,RS485,RS232,ADC,GPIO 等等,功能强大,便于各种工业物联网应用。

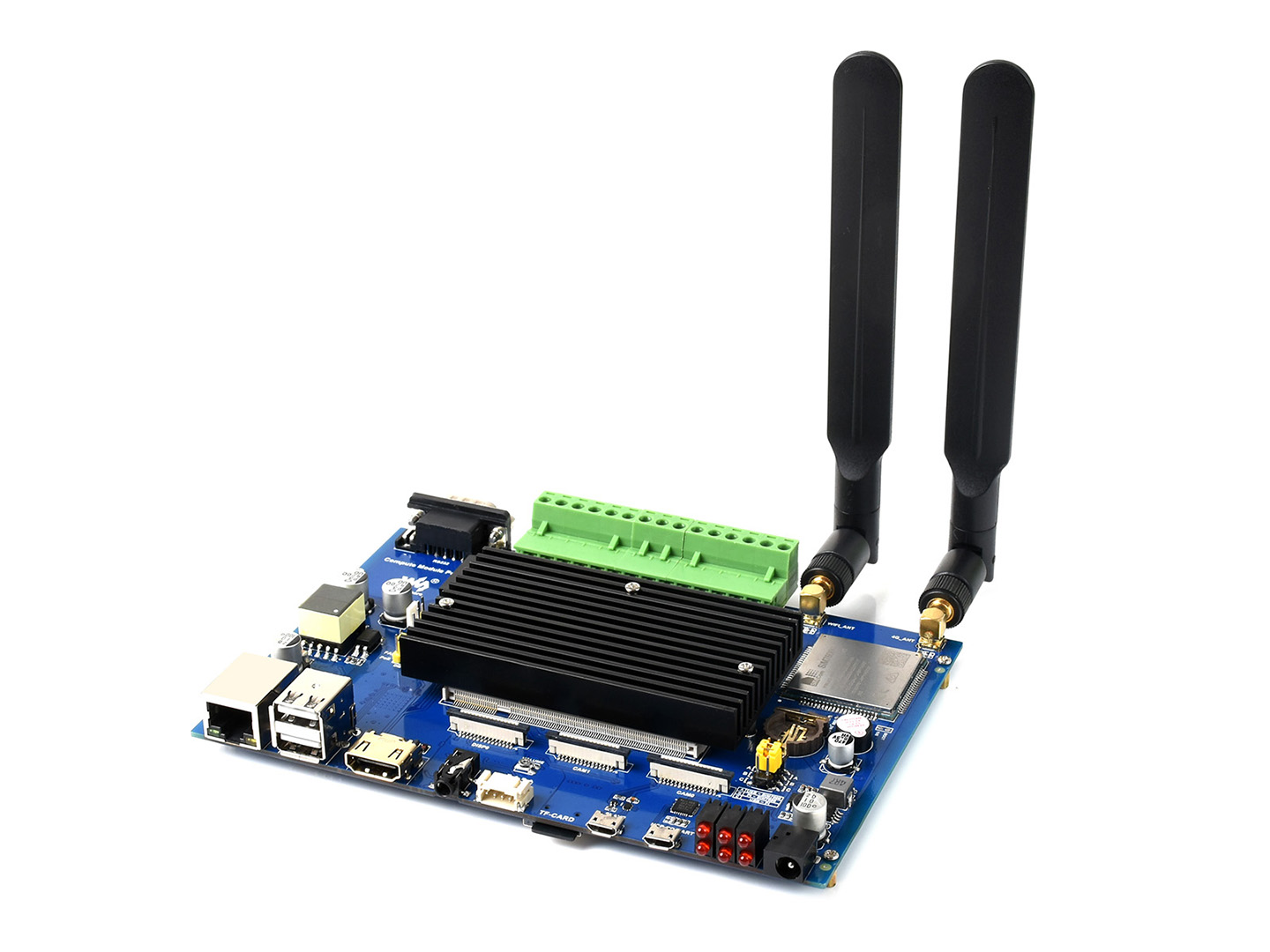

Compute Module PoE 4G Board 树莓派工业级物联网工控主板

产品特性

  • 兼容树莓派主板 CM3 / CM3 Lite / CM3+ / CM3+ Lite
  • 板载 SIM7600G-H 模块,支持 4G/3G/2G,全球通用
  • 板载 10/100M 自适应以太网口,支持 PoE 以太网供电
  • 板载 WiFi 网卡,支持 2.4GHz WiFi 联网
  • 板载 USB HUB 和 USB TO UART,方便接入更多的 USB 设备和通讯
  • 板载 CAN/RS485/RS232/ADC/GPIO/RTC 等多种工业隔离型接口资源
  • 板载 HDMI/DSI/CSI 等多种音视频接口

产品参数

网络通信
以太网 支持 10/100M 自适应,支持 PoE 以太网供电,RJ45 接口
蜂窝通信 支持 4G/3G/2G,全球通用 (通过板载 SIM 卡插槽)
WiFi 支持 802.11b/g/n,2.4GHz
视频/音频输入输出
摄像头接口 CSI 接口,支持 2 路同时使用
HDMI 接口 HDMI 高清接口
DSI 接口 DSI 接口,可接入树莓派 DSI 显示屏
音频接口 3.5mm 音频接口,立体声输出
喇叭接口 4PIN 喇叭接口,可外接 8 欧 5W 喇叭
工业隔离型接口
1 × RS232 DR9 公口,带隔离,带 TVS 管保护,浪涌和静电保护
1 × RS485 接线端子,带隔离,提供 600W 防雷、浪涌和 15KV 静电保护,可设置 120Ω 终端电阻
1 × CAN 接线端子,带隔离,防雷和防静电,可设置 120Ω 终端电阻
4 × GPIO 接线端子,带隔离,2 路作为隔离输入,2 路作为隔离输出
1 × ADC 接线端子,带隔离,16位,860SPS
常用资源接口
2 × USB2.0 USB type-A 接口
1 × USB SLAVE CM3 和 CM3+ 可通过此接口烧录系统镜像
1 × USB TO UART 默认与树莓派串口相连,可通过跳线帽设置
1 × RTC 实时时钟
1 × Micro SD 卡槽 用于接入带系统的 Micro SD 卡 (CM3 Lite 或 CM3+ Lite)
1 × SIM 卡槽 可接入标准 SIM 卡 (4G/3G/2G 蜂窝通信用到)
其它参数
电源供电 DC 7~36V 宽电压范围输入

兼容树莓派 CM3 / CM3+ 系列主板

支持接入 Compute Module 3 / 3 Lite / 3+ / 3+ Lite 系列主板
板载多种重要资源,可外接显示屏、摄像头、USB 设备等

Compute Module PoE 4G Board 树莓派工业级物联网工控主板兼容 CM3 系列主板

说明:本产品不配套树莓派计算模块,用户可根据需要另外选购

板载丰富的接口外设,使用方便

板载了 CAN/RS485/RS232/ADC/GPIO/RTC 等多种工业隔离型接口

Compute Module PoE 4G Board 树莓派工业级物联网工控主板板载多种接口

支持 PoE 以太网
4G/3G/2G 和 WiFi 上网

支持 PoE 以太网供电,支持 802.3af PoE 网络标准
支持 4G/3G/2G,全球通用,网速高可达 150Mbps
支持 2.4GHz WiFi 上网

Compute Module PoE 4G Board 树莓派工业级物联网工控主板支持 4G 模块和 WiFi 模块

铝合金散热,散热性强

Compute Module PoE 4G Board 树莓派工业级物联网工控主板铝合金散热

应用示例

适用于多功能外设要求的树莓派应用或其他工业场合

Compute Module PoE 4G Board 树莓派工业级物联网工控主板应用示例

资源简介

Compute Module PoE 4G Board 树莓派工业级物联网工控主板资源简介 Compute Module PoE 4G Board 树莓派工业级物联网工控主板资源简介

核心接口简介

  1. Compute Module 接口

    可接入 CM3 / CM3 Lite / CM3+ / CM3+ Lite

  2. 10/100M 自适应以太网口

    支持 PoE 以太网供电

  3. USB 接口

    可接入各种 USB 设备

  4. HDMI 接口

    可接入各种 HDMI 设备

  5. 3.5mm 耳机接口
  6. 双通道喇叭接口

    可直接接入扬声器

  7. USB SLAVE 接口

    CM3 和 CM3+ 可通过此接口烧录系统镜像

  8. USB TO UART 接口

    方便进行串口调试

  9. DC 电源接口

    可接入 7-36V 电源

  10. DSI 显示接口

    可接入 Raspberry Pi LCD

  11. CSI 摄像头接口

    可接入 Raspberry Pi Camera

  12. RTC 实时时钟供电电池座

    需接入可充电锂电池 ML1220

  13. 4G 天线接口
  14. WiFi 天线接口
  15. 隔离 ADC

    ADC 差分输入

  16. 隔离 5V 电源

    最大输出电流 100mA

  17. 隔离 GPIO

    可通过 GPIO 控制或检测设备

  18. 隔离 RS485 接口

    可通过 RS485 接口通信

  19. 隔离 CAN 接口

    可通过 CAN 接口通信

  1. 隔离 RS232 接口

    可通过 232 接口通信

  2. SIM 卡槽

    可接入标准 SIM 卡,用于 4G/3G/2G 上网

  3. Micro SD 卡槽

    用于接入带系统的 Micro SD 卡,以启动 CM3 Lite / CM3+ Lite

器件简介

  1. SIM7600G-H 模组

    支持 4G/3G/2G 通信和 GNSS 功能

  2. WiFi 模组

    可连接 2.4G WiFi

  3. 蜂鸣器
  4. DS3231

    高精度 RTC 芯片,I2C 接口

  5. 树莓派指示灯

    ACT:树莓派工作状态指示灯
    PWR:树莓派电源指示灯

  6. SIM7600G-H 指示灯

    NET:网络指示灯
    STA:状态指示灯

  7. 用户 LED

    便于 I/O 输出测试或显示程序运行状态

跳线说明

  1. 串口连接选择
  2. 音量调节
  3. PoE 使能控制

    DIS (禁用 PoE 供电)
    EN (使能 PoE 供电)

  4. 隔离 IO 逻辑电压选择
  5. RS485 CAN 终端电阻选择

外形尺寸

Compute Module PoE 4G Board 树莓派工业级物联网工控主板外形尺寸

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


配置清单

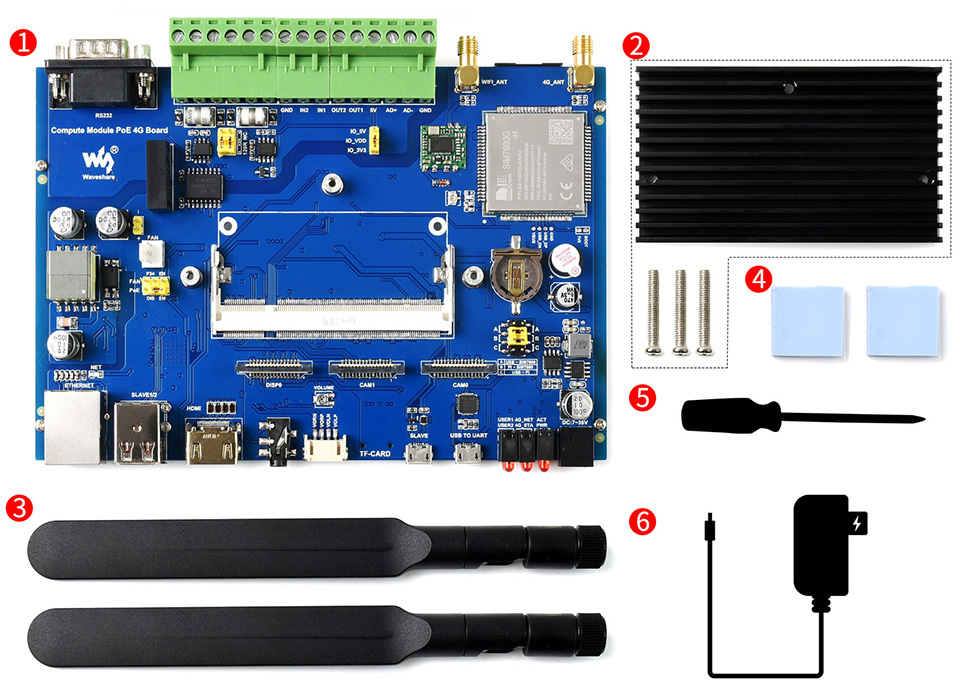

Compute Module PoE 4G Board 树莓派工业级物联网工控主板配置清单
  1. Compute Module PoE 4G Board × 1
  2. 铝合金散热器 × 1
  3. 天线 × 2
  1. 导热贴 × 2
  2. 小十字螺丝刀 × 1
  3. 12V/2A适配器 × 1
